2G/3G/4G LTE antena

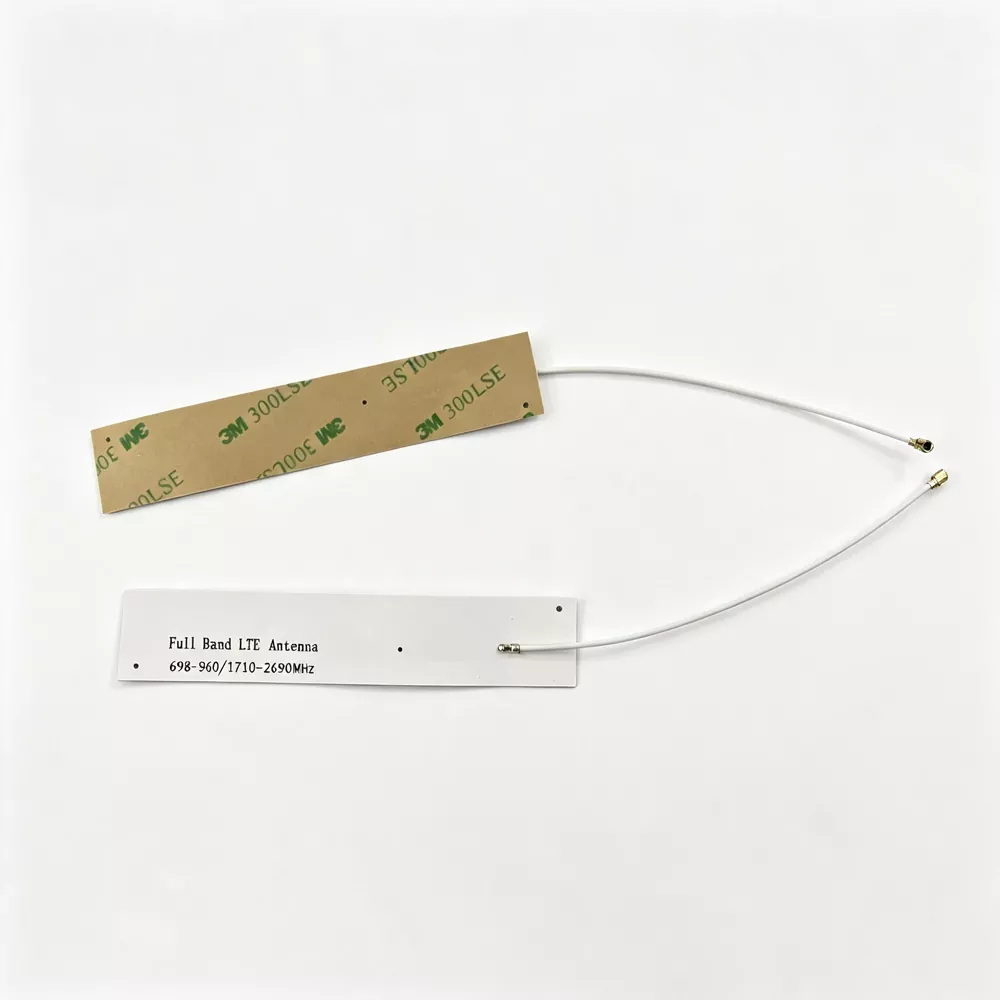

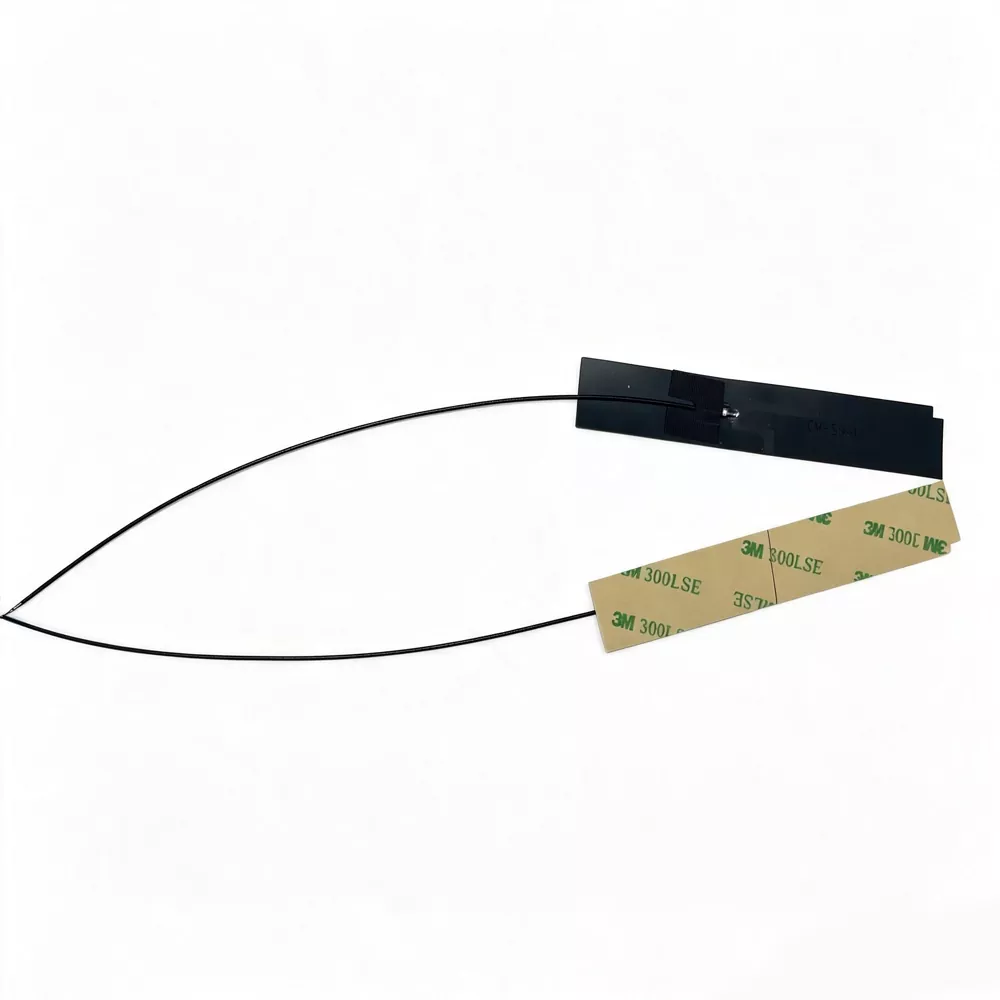

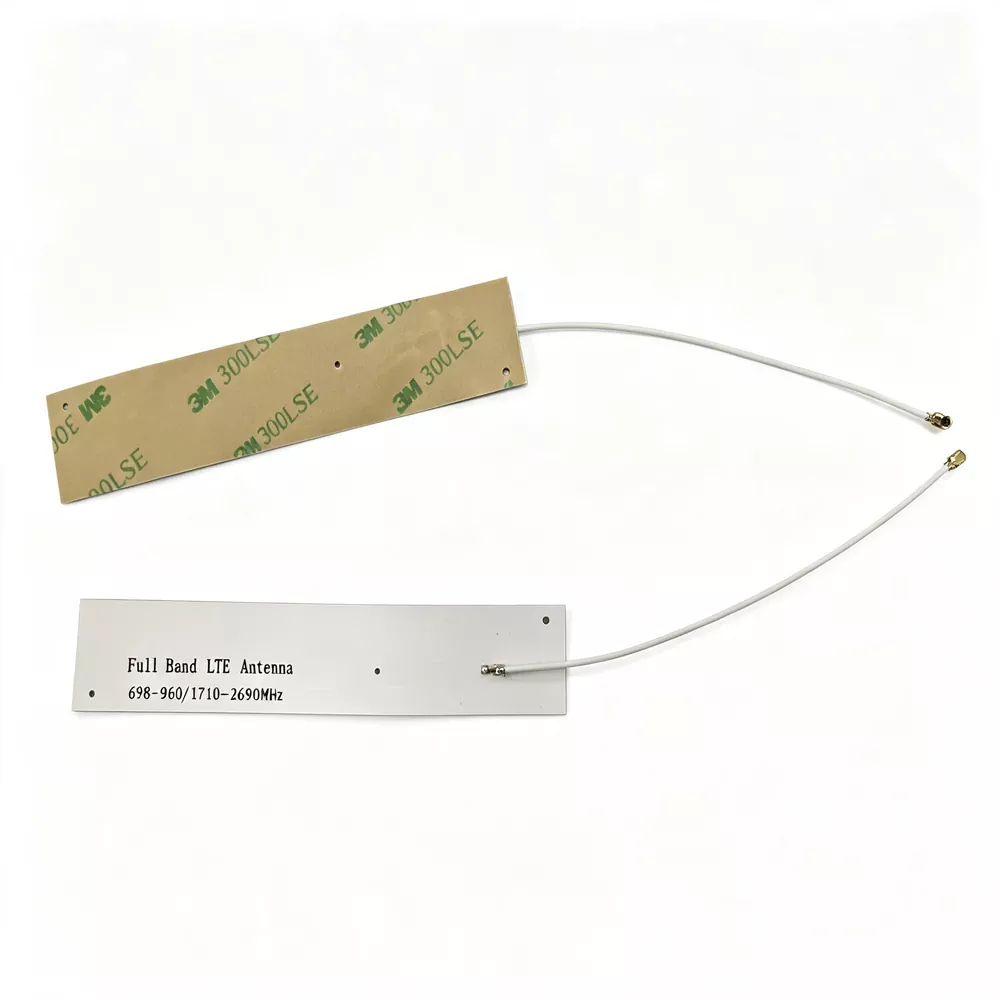

2G/3G/4G LTE antena banda osoko komunikazio zelularreko antena arina, malgua eta tolesgarria da. Gainazaleko muntaketa ohiko antena ez bezala, produktu honek FPC zirkuitu plaka malgua + soldadura zuzeneko ardazkide prozesua erabiltzen du. Antena arina, mehea, biguna da eta gailuaren barruko gainazal kurbatuan eta zirrikitu estuan aske sar daiteke. 2G GSM, 3G WCDMA eta 4G LTE sare anitzeko seinaleen transmisioa eta harrera onartzen ditu. Iot gailu adimendunen txikientzako komunikazio antena integratua da gaur egun, industriako minak asko konpontzen dituena, hala nola espazio txikia, seinale ahula, kontaktu ezegonkorra eta gailuaren bibrazio erresistentzia eskasa.

Funtzionamendu-printzipioa

2G/3G/4G LTE antena FPC soldatutako antena koaxial honek mikrostrip osziladore malguaren irrati-maiztasunaren printzipioan oinarrituta funtzionatzen du eta seinaleak igortzen ditu babestutako elikadura koaxialekin. Hiru zatitan banatzen da: seinalearen erradiazio-geruza, substratu isolatzailea eta transmisio-geruza blindatua. Lan-logika egonkorra eta eraginkorra da:

• Rf erradiazio-printzipioa: FPC taularen gainazala zehatz-mehatz grabatzen du banda anitzeko osziladore-lerroak, 2G/3G/4G banda osoko erresonantzia puntuekin bat egiten du, banda hildako gunerik gabe, banda osoko uhin-erlazioa neurtuta egonkorra da ≤1,5, seinalearen islapen galera oso baxua da.

• Soldatutako transmisioaren abantailak: lerro koaxiala eta FPC osziladore-plaka pieza bakarrean eratzen dira tenperatura altuko eztainu-soldaketaren bidez. Egitura errematxatu eta estutu arruntarekin alderatuta, neurtutako errendimendu sismikoa % 85 hobetzen da, eta epe luzeko bibrazio-ingurunean zero kontaktuaren isurketa eta zero seinale deskonexioa dago.

• Interferentziaren aurkako mekanismoa: RG1.13 geruza bikoitzeko lerro koaxialaren egiturak zarata elektromagnetikoa modu eraginkorrean isolatzen du ekipoaren plaka nagusiko CPUtik, elikatzetik eta txiptik. Ekipoaren barneko interferentzia-ingurunean neurtuta, seinalearen harrera sentsibilitatea 3-5 dB handitzen da.

• Erradiazio omnidirezionaleko ezaugarriak: transmisio eta harrera omnidirezionaleko diseinu planarrek seinalearen irteera egonkorra mantendu dezakete gailuaren oskola itxia eta metalezko karkasa blokeatuta dauden agertokietan, eta iot gailuen kanpoko sarearen arrakasta-tasa % 28 handitzen dela neurtu da.

Instalazio eta Erabilera Gida

FPC antena hau txertatutako instalazioa da, funtzionatzeko erraza, ekoizpen masiboko muntaketarako egokia eta ez du arazketa profesionalik behar. Urratsak hauek dira:

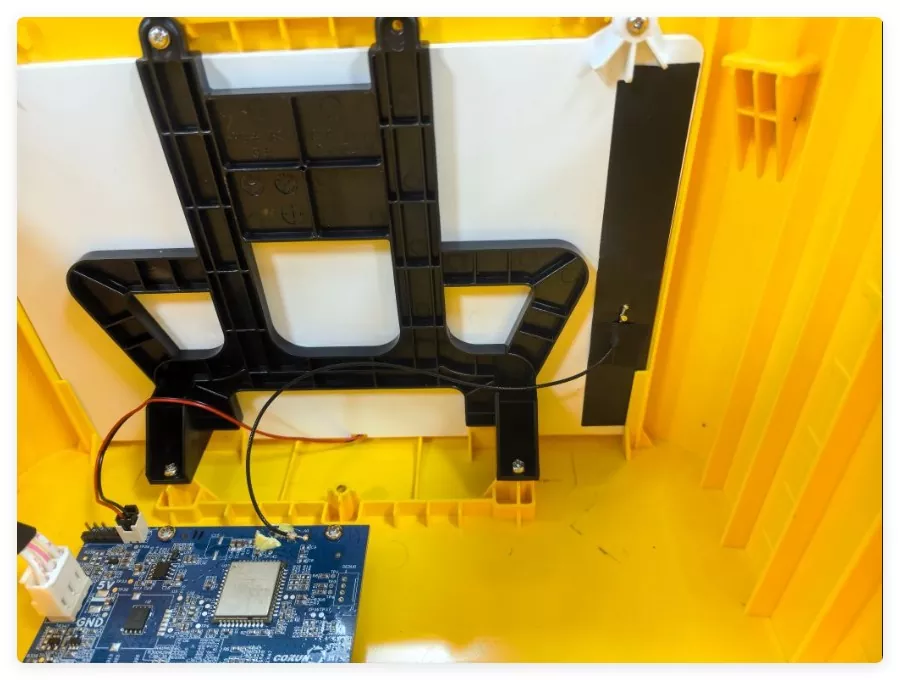

1. Kokapena aukeratzea: Aukeratu gailuaren barruko eremu ireki bat, plaka-txipetik, elikatze-iturritik eta metalezko karkasatik urrun, seinaleak blokeatzea eta interferentziak saihesteko.

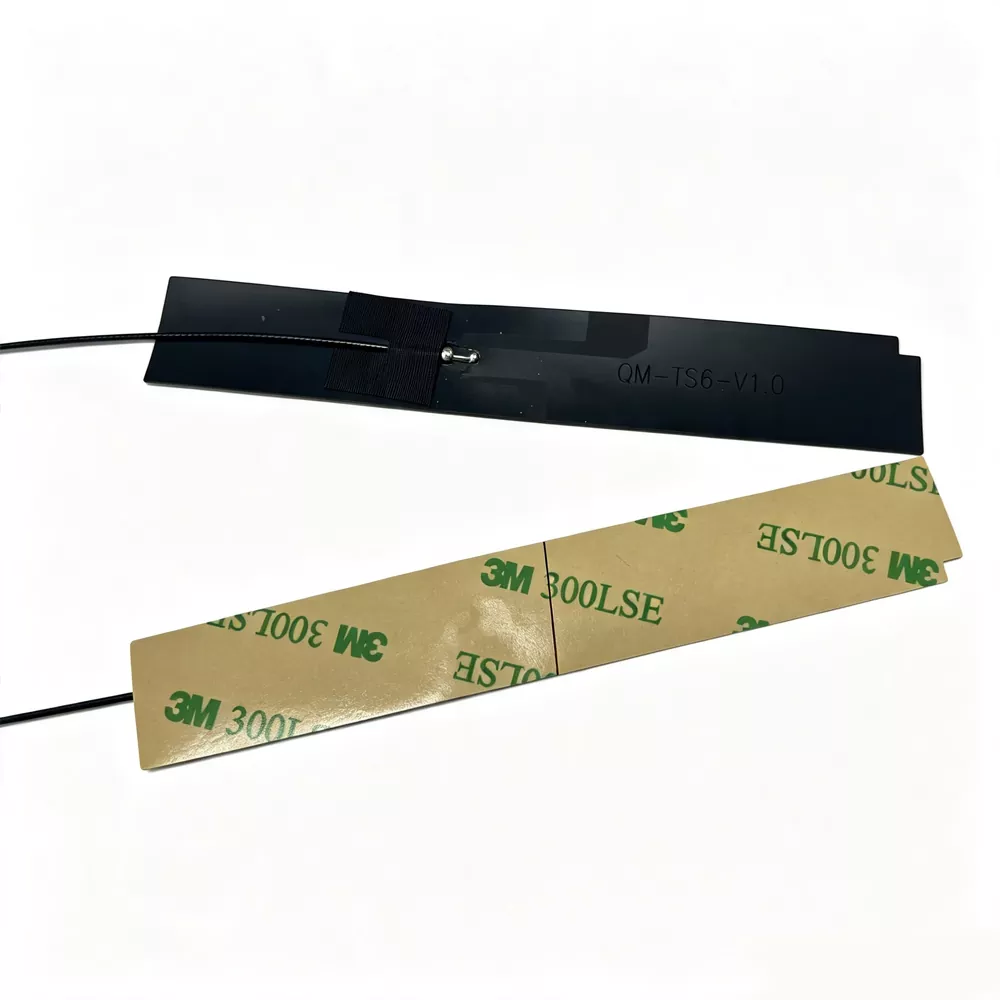

2. Egokitu eta konpondu: antenaren atzealdea indar handiko 3M itsasgarriarekin dator. Gailuaren barruko horman hauts eta olio orbanak garbitu ondoren, jarri laua eta irmo, eta tolestu behar den moduan gailuaren gainazal kurbatuari egokitzeko.

3. Interfazea akokatzea: konektatu zehatz-mehatz IPEX/SMA interfazea atzeko aldean gailuaren moduluaren antena entxufearekin eta lotu astiro-astiro hariaren tiraka bortitza ekiditeko.

4. Hariaren antolaketa: gehiegizko hariak ondo gorde behar dira estutu, tolestu edo hildako tolesturak saihesteko, eta seinaleari eragin diezaiokeen blindaje-geruza kaltetu ez dadin.

5. Pizteko proba: muntaia amaitu ondoren, piztu eta konektatu sarera 2G/3G/4G sareko seinale guztiek normaltasunez jasotzen dutela probatzeko, eta, ondoren, ekoizpen masiboa posible da.

Ohiko galderak

Q1: 2G/3G/4G LTE antena FPC soldatutako antena koaxial hau tolestu al daiteke erabiltzeko?

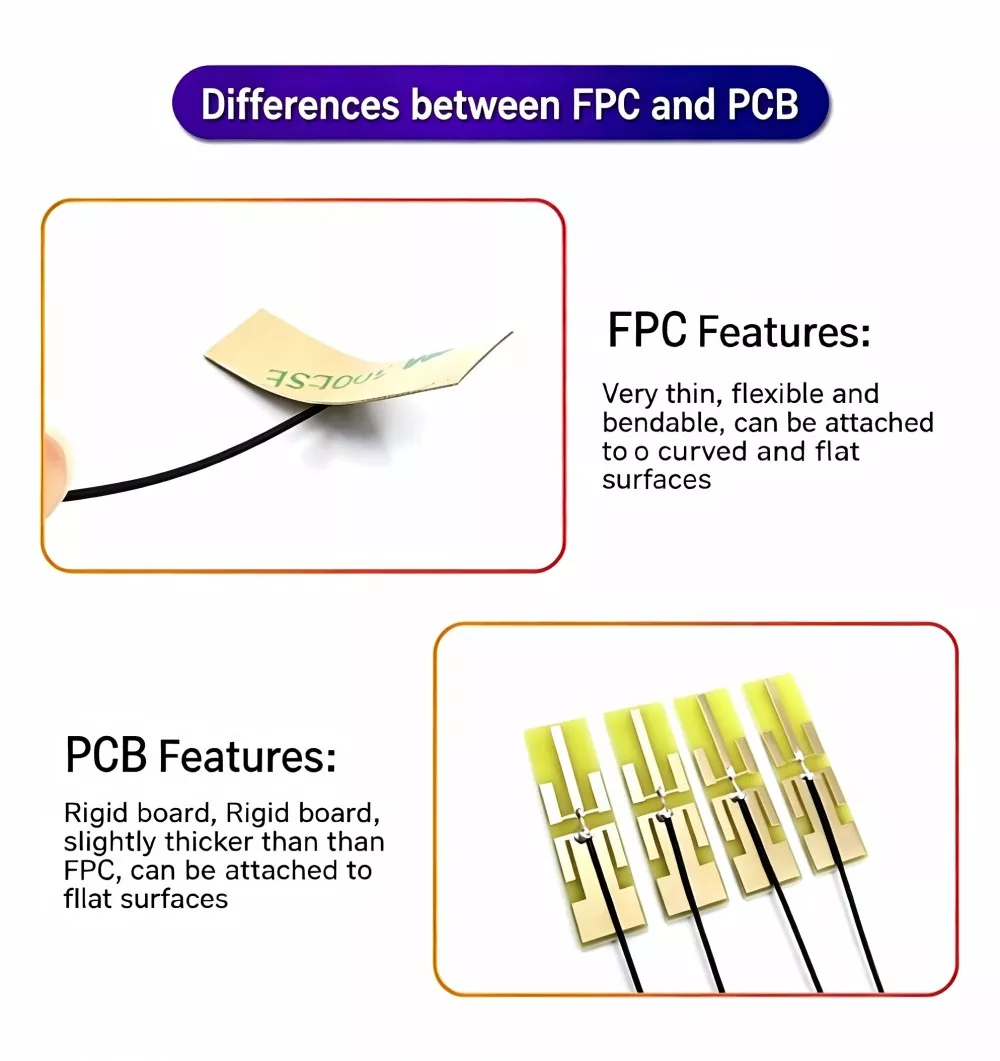

A1: Bai. Produktua FPC oinarri-material malguz egina dago, libreki tolestu daitekeena eta gainazal kurbatuetara egokitu daitekeena. Gailuaren barneko espazio txikira egokitzen da eta ez du seinalearen errendimenduan hautsiko edo eragingo normalean tolestuta.

Q2: Kableen luzera eta interfaze mota pertsonalizatuak onartzen dituzu?

A2: guztiz onartzen da. Iturburu Fabrika gisa, 10 cm-tik 50 cm-ra bitarteko lerroen luzera pertsonalizagarriak, ordezka daitezkeen interfazeak, hala nola SMA, BNC, IPEX, LOGO serigrafia eta tamainaren doikuntza finak onartzen dira.

Q3: Zeintzuk dira soldadura-prozesuaren abantailak itsatsitako antena arruntaren aldean?

A3: Lerro koaxialaren soldadura pieza bakarrean, hutsune solterik ez, kolpeen erresistentzia indartsuagoa, trakzioarekiko erresistentzia, zahartzearen aurkako errendimendua, ekipoen bibrazioaren, seinalearen keinuaren eta tenperatura altuko ingurunean kontaktu txarraren arazoak guztiz konpontzen ditu, industria eta ibilgailuen eszenatoki gogoretarako egokiagoa.
