NB-IoT antena

Hiru IoT antena mota nagusi daude eskuragarri merkatuan: adabaki-antena integratuak, bentosa ibilgailuan muntatutako antenak eta torlojuan muntatutako kanpoko antena iragazgaitzak.

Artikulu honetan erakusten den NB-IoT antena torlojuan muntatutako kanpoko antena iragazgaitza kategoriakoa da. Bereziki diseinatuta dago industriako kontrol elektrikoko armairuetarako, kanpoko ekipamendu integratuen kaxetarako eta udal IoT terminaletarako.

Qianmu Communication-en kabinetearen kanpoko NB antenak 700MHz-tik 960MHz-ko banda osoko NB-IoT onartzen du eta hiru operadore nagusien banda estuko sareekin bateragarria da: China Mobile, China Unicom eta China Telecom. Bi torloju tamaina arruntekin eskuragarri dago, M12 eta M16, etxeko eta inportatutako armairu industrial gehienen instalazio-zuloekin bat datozenak.

Zer da kanpoko antena NB-IoT armairuetarako

NB-IoT kabinetearen kanpoko antena torlojuan muntatutako RF antena iragazgaitza da, IoT ekipo industrialetarako diseinatua. Kanpoan instalatuta dago ekipoen armairuetan NB-IoT terminaletarako haririk gabeko seinalearen transmisio egonkorra eskaintzeko kanpoko eta industria inguruneetan.

Lan-printzipioa

Bezero askok oker uste dute antena metalezko osziladore bat baino ez dela eta iragazgaitzak ez duela eraginik seinalearen errendimenduan. Izan ere, NB-IoT kabinetearen kanpoko antenen egiturazko diseinuak zuzenean eragiten du distantzia luzeko kanpoko komunikazioaren egonkortasunean. Lan-errendimendua probatu eta egiaztatu daiteke sare bektorialaren analizatzaileen eta ganbera anekoiko blindatuen bidez.

1. Maiztasun baxuko osziladorearen egitura erresonantea

NB-IoT 700-960MHz-ko maiztasun baxuko komunikazio-bandan funtzionatzen du, uhin-luzera luzeagoak eta osziladorearen luzera eta lurraren parekatzeko eskakizun handiagoak dituena. Antenak barnean segmentatutako kobre erradiazio-elementuak erabiltzen ditu, banda estuko maiztasun baxuko erresonantzia zehaztasunez bat eginez eta antena labur arruntetan aurkitutako erresonantzia-desplazamendua eta uhin geldikorrak handitzea saihestuz.

2. Armairutik Isolatutako Erradiazio Egitura

Antena armairutik kanpo instalatzen da. Metalezko torlojua finkatzeko eta lurra akoplatzeko erabiltzen da, osziladoreak armairuko xaflatik isolamendu segurua mantentzen duen bitartean. Horrek metalezko itxiturak eragindako RF seinalearen blindajea eta xurgapena saihesten ditu.

Zehaztapen bererako, metalezko armairu baten barruan instalatutako antena integratuak 6-9 dB atenuazioa izan dezake, kanpoko NB-IoT antena 1-2 dB baino ez du atenuazio orokorra.

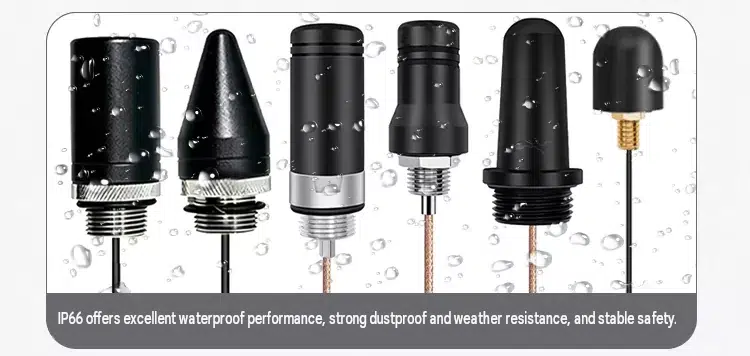

3. Geruza anitzeko zigilatutako egitura iragazgaitza

Antenak atzeko silikonazko junta iragazgaitza, gomazko eraztun iragazgaitza hariztatua eta injekzioz moldatutako berun-alanbre-egitura hartzen ditu hiru babes-geruza emateko. Euri-ura eta kondentsazioa ezin dira kablean zehar armairuan sartu. 50Ω-ko kable coaxialak RF seinalearen transmisio egonkorra mantentzen du eta kanpoko tenperatura aldaketek eragindako inpedantzia-noraeza saihesten du.

4. Zarata Ezabatzeko Egitura

Antena oinarriak lurreko akoplamendu eraztun bat gehitzen du elikadura-iturriek, PLCek eta erreleek kabinete barruan sortutako zarata elektromagnetikoa iragazteko, zarata maila murrizteko eta IoT terminaleko oinarrizko estaziorako sarbidea hobetzeko.

Ekipamendu bateragarriak

NB-IoT antena metalezko armairuen babesa eta epe luzerako kanpoko funtzionamendua behar duten IoT terminaletarako diseinatuta dago. Gailu zibil, komertzial eta industrialetarako egokia da:

1. Urruneko transmisio adimenduna Ur-kontagailuen armairuak

Udal ur eta gas ekipoak, gasak biltzeko kutxak, kanalizazioen presioa kontrolatzeko eta kontrolatzeko armairuak eta lineako uraren kalitatea kontrolatzeko ekipoak.

2. Potentzia adimenduna eta Industria Kontrolerako Ekipamendua

Kanpoko energia biltzeko armairuak, behe-tentsioko banaketa monitorizatzeko terminalak, energia fotovoltaikoa biltegiratzeko kontrol-armairu integratuak eta elektrizitate kontagailuen kontzentragailuak.

3. Smart City Segurtasun Ekipamendua

Errepideko hautsa kontrolatzeko kaxak, ingurumena eta eguraldia kontrolatzeko estazioak, aparkaleku-hesiak kontrolatzeko armairuak eta kanpoko kale-farola kontrolagailu adimendunak.

4. Automatizazio Industrialeko Terminalak

Fabrika tailerreko datuak eskuratzeko kontrol-kutxak, biltegiko logistika kokatzea terminalak eta ekipoen matxura haririk gabeko alarma armairuak.

5. Nekazaritza IoT Ekipamendua

Landa-lurzorua kontrolatzeko armairuak, akuikulturako uraren kalitatea kontrolatzeko kabineteak eta berotegi-ingurunea kontrolatzeko ekipamendu integratua.

Parametro teknikoen taula xehatua

Ohiko FAQ Atala

Q1: Kanpoko NB-IoT antenaren kablearen luzera eta konektorea alda daitezke?

A: Bai. Modelo estandarrek 1,5 m-tik 10 m-ra arteko kable coaxialaren luzera onartzen dute. SMA, IPEX eta N bezalako konektoreak ordeztu daitezke eskakizunen arabera. Multzoko eskaerek maskor kolore pertsonalizatuak eta LOGO serigrafia inprimatzea ere onartzen dute.

2.G.: Kanpoko NB antena hau bateragarria al da China Mobile, China Unicom eta China Telecom NB txartelekin aldi berean?

A: Bai. Antenak 700-960MHz NB-IoT maiztasun-banda osoa estaltzen du eta hiru operadore nagusien NB sareekin bateragarria da. Ez dago maiztasun-banda desberdinetarako bertsio bereiziak erosi beharrik.

3.G.: alanbreak tolesteak antena-seinaleari eragingo al dio kabinete barruko espazioa mugatuta dagoenean?

A: Kablea poliki-poliki tolestu daiteke okertze-erradio handi batekin, baina 90 graduko tolestura eta behin eta berriz tolestura saihestu behar dira. Instalazioan zehar, mantendu kablea ahalik eta zuzenen eta interferentzia-iturrietatik urrun, hala nola elikatze-iturrietatik eta maiztasun-bihurgailuetatik, seinalearen murrizketa nabarmena saihesteko.

4.G.: antenen metalezko azkoina herdoiltzeko joera al da epe luzerako kostaldeko gatz-ihinztatze inguruneetan?

E: Ez. Antena blokeatzeko azkoina herdoilaren aurkako aluminiozko aleazio pasibatuz egina dago eta 48 orduko gatz-aztarna gainditu du. Ez da herdoila edo trabarik egoteko joerarik kostaldeko eremuetan epe luzerako kanpoaldean erabiltzean. Ingurune oso korrosiboetarako, korrosioaren aurkako soluzio pertsonalizatuetarako kontsultatu daitezke ingeniariak.
