Body Cam GPS antena

Zer da Body Cam GPS antena

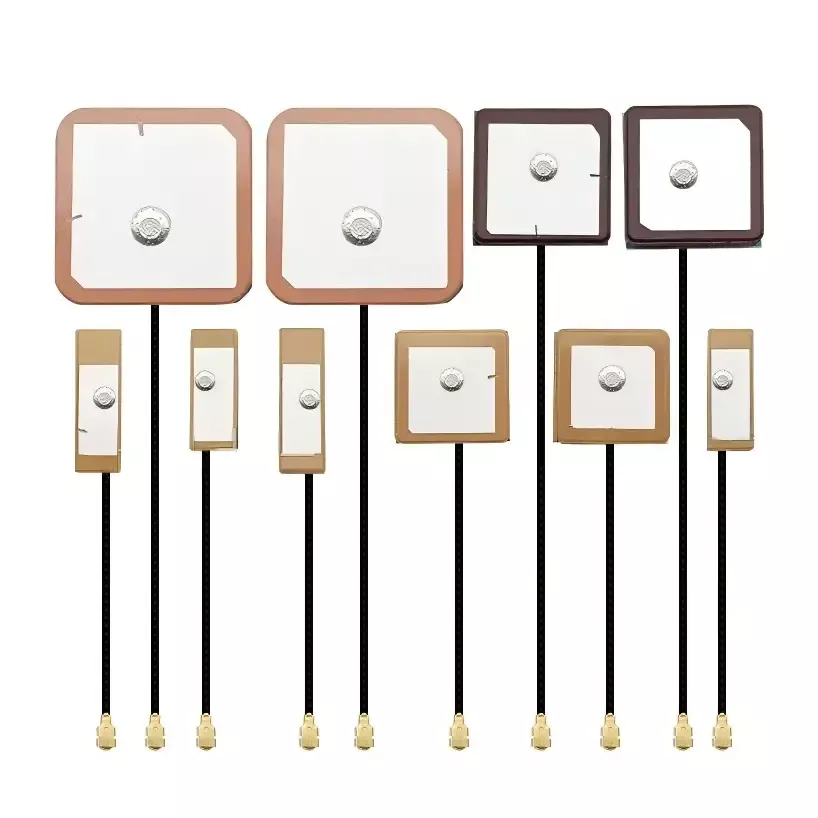

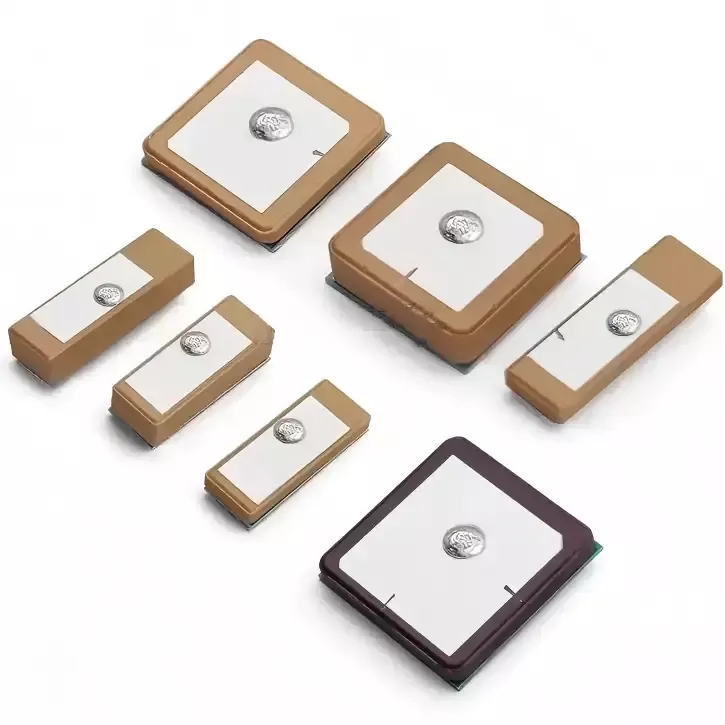

Body Cam GPS Antena GNSS zeramikazko adabaki industrialeko antena bat da, soldadu bakarreko legea betearazteko frogak biltzeko terminaletarako bereziki diseinatua. GPS, BeiDou, GLONASS eta Galileo barne satelite-sistema anitzekin bateragarria da, eta eskuineko polarizazio zirkularra (RHCP) egitura du satelite-nabigazio-seinale globalen polarizazio-ezaugarrietara egokitzeko.

Zeramikazko antena diseinu sendoarekin, zuzenbide bikaina eta ingurumen-egokigarritasun handia eskaintzen du. Nahiz eta baldintza zailetan, hala nola gorputzak jantzitako oztopoak, ekipoen metalezko blindajea, hiri-eraikinen blokeoa edo abiadura handiko mugikorretarako eragiketak, kokapen-datu egonkorrak ematen ditu. Honek ikus-entzunezko legea betearazteko grabazioetarako geokokapen-markak zehatzak eta trazagarriak bermatzen ditu, froga-kate oso eta betegarria ezartzea ahalbidetuz.

Lan-printzipioa

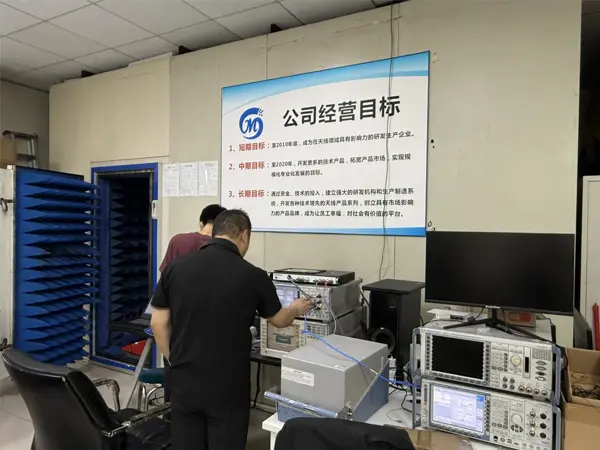

Body Cam GPS antena satelite bidezko nabigazio RF harrera-printzipioetan oinarrituta funtzionatzen du. Lan-fluxu osoa laborategiko ganbera anekoikoen proben eta mundu errealeko kanpoko eremuko proben bidez egiaztatu da, logika operatibo argia eta errendimendu egonkorra bermatuz. Nagusiki hiru osagai nagusi ditu:

1. Satelite bidezko seinalea eskuratzea: produktuak dielektriko handiko zeramikazko txip dielektriko bat dauka, eta L1 bandako satelite bidezko nabigazio-seinaleak airean modu eraginkorrean harrapatzen ditu. Eskuineko polarizazio zirkularra duen diseinuarekin, eraginkortasunez arintzen du gailuaren biraketak edo giza gorputzaren oztopoek eragindako seinalearen ahultzea, eta ohiko arazoak konpontzen ditu, hala nola seinalearen harrera txarra eta sateliteen eskuratze hutsa, eraikin trinkoak dituzten hiriguneetan edo bide anitzeko islak nagusi diren eskualde menditsu eta urrunekoetan.

2. Seinaleen iragazketa eta interferentziaren aurkakoa: antenak 4G/5G moduluak, Wi-Fi moduluak eta bateriaren hornidura gorputz-kameraren barruan sortzen dituen interferentziak automatikoki iragazten dituen doitasun-inpedantzia bat datorren zirkuitu integratua dauka. GNSS satelite-seinale hutsak isolatzen ditu, modu eraginkorrean ezabatuz kokapen anomaliak, salto-puntuak eta ibilbide-etenaldiak RF barneko diafoniak eragindakoak.

3. Datuen analisia eta irteera: satelite-seinale egonkorra iragazi eta optimizatua gailuaren plaka nagusiko kokapen-txipara transmititzen da, eta horrek denbora errealean latitude eta longitude, abiadura, denbora eta altitudeko datu zehatzak analizatzen ditu. Informazio hori aldi berean sinkronizatzen da geokokapeneko ur-marka gisa grabatutako bideo eta audio fitxategietarako legea betearazteko operazioetan, eta betearazpen-ibilbideen jarraipen osoa, trazabilitatea eta errepikapena ahalbidetzen ditu.

Instalazio eta Erabilera Gida

1. Instalazioaren kokapena hautatzea

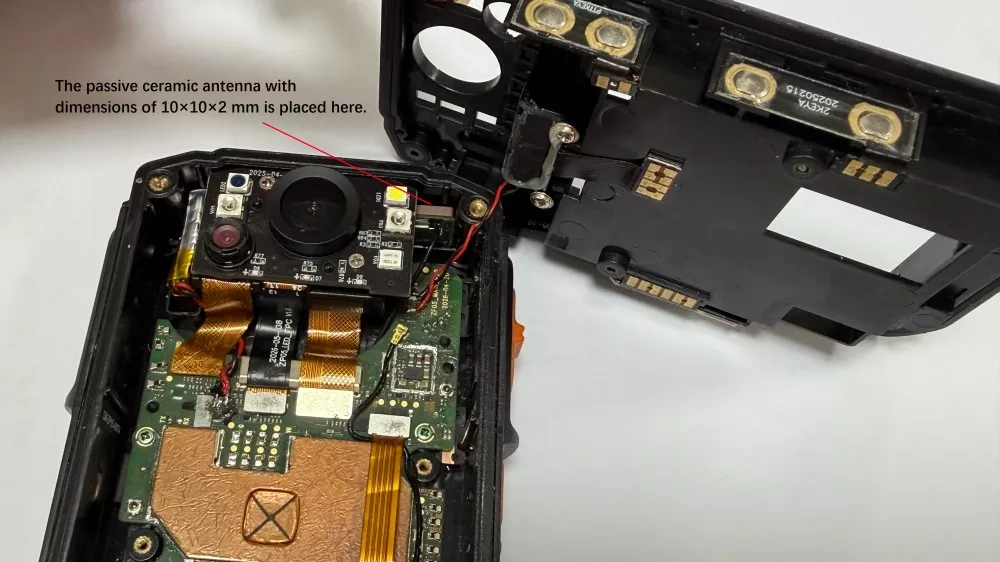

Zeramikazko antenen erradiazio-nukleoaren eremua ez da zuzenean estali edo oztopatu behar metalezko karkasak, bateria-zelulak edo metalezko euskarriak. Gomendagarria da gailua gorputz-kameraren barrualdetik gorako eremu ez metaliko batean instalatzea, gutxienez 15 mm-ko distantzia segurua mantenduz 4G/5G eta Wi-Fi antenetatik, elkarrekin kanaleko interferentziak saihesteko eta satelite bidezko seinalea oztoporik gabeko harrera ziurtatzeko.

2. Soldadura eta finkapenaren zehaztapenak

Pin motako zeramikazko antenetarako, ziurtatu soldadura-junturak beteta daudela, soldadura hotz, soldadura galdurik edo soldadura kendurik gabe. SMT gainazalean muntatutako produktuetarako, jarraitu zorrozki fabrikako muntaketa-prozesuaren estandarrak PCB gainazalean lerrokadura laua eta segurua lortzeko. Muntatzean, saihestu zeramikazko txiparen gehiegizko indarra aplikatzea barneko mikro-arraildurak saihesteko eta gero ezkutuko seinaleen hutsegite potentzialak ezabatzeko.

3. Interferentziaren aurkako babes-eragiketa

Antena instalatu ondoren, erabili zinta isolatzailea antena potentzia-modulutik eta plakako potentzia handiko eremutik interferentzia elektrikoak murrizteko. Biratu antenen kableak distantzia luzeetan linea elektrikoekin paralelo ez daitezen, eta horrela seinaleen gorabeherak eta iturrian kokapen ezegonkorra ekiditeko.

4. Makinen arazketa eta egiaztapen estandarrak osatu

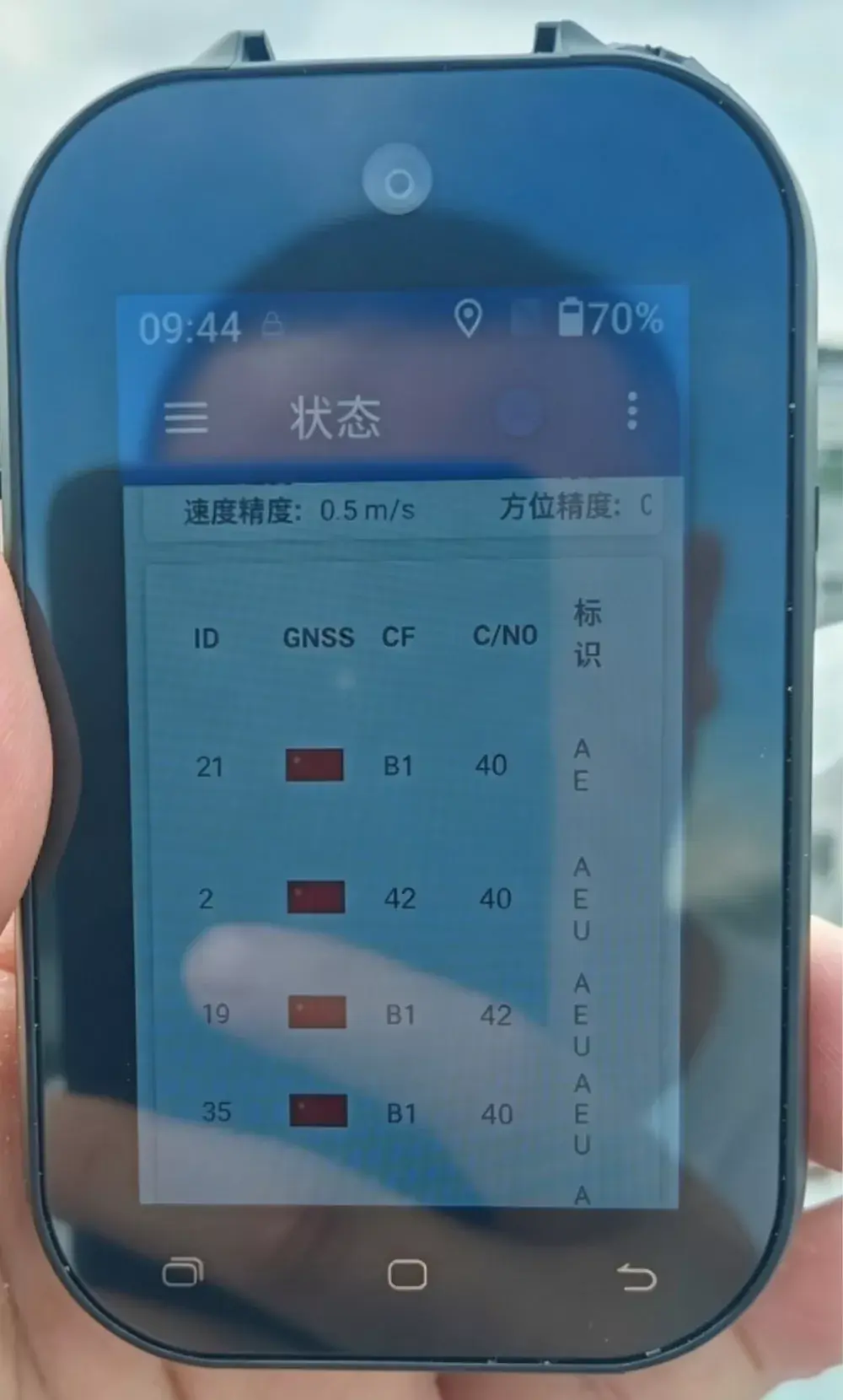

Gailua muntatu ondoren, kanpoko mundu errealeko izarrak eskuratzeko probak egin behar dira; barruko taula bakarreko probak bakarrik ez dira nahikoak. Egiaztatu beharreko funtsezko parametroak abiarazte hotzean eta beroan eskuratutako satelite kopurua, kokapen-zehaztasuna eta ibilbidearen jarraitasuna dira, azken muntaketaren ondoren antenen errendimenduak zehaztapenak betetzen dituela ziurtatuz eta loteen kalitate-arazoak saihestuz.

Nola aukeratu GPS antena kualifikatua

Erosketa eta ekipamenduen garapeneko langile askok ez dute RF ezagutzarik, eta askotan maila zibileko antenak prezio baxuetan erostera eramaten dituzte. Honek produktuaren errendimendu eskasa, proiektuaren onarpen hutsa eta salmenta osteko hutsegite handiak eragiten ditu. Industriako urteetako esperientzian oinarrituta, industria betearazteko ekipoetarako antenak hautatzeko oinarrizko lau irizpide laburtu ditugu:

1. Lehenetsi industria-mailako material espezializatuak: irmoki kendu zeramikazko lehengai zibil arrunten erabilera, eta industria-mailako zeramikazko substratuak hautatu behar ditu tenperatura tolerantzia zabalarekin eta interferentziaren aurkako propietate egokiak funtzionamendu-baldintza konplexuetarako, epe luzerako errendimendu egonkorra bermatuz kanpoko muturreko inguruneetan.

2. Benetako proba-datuetan zentratu, parametro teorikoak baztertu: merkatuko fabrikatzaile gehienek zehaztapen teorikoak baino ez dituzte ematen mundu errealeko proben laguntzarik gabe. Jatorrizko fabrikatzaile entzutetsuek gela iluneko proben txostenak, kanpoko eremuko proben bideoak eta tenperatura baxuko zahartze probaren datuak eskain ditzakete, benetakoak eta egiaztagarriak diren parametroak.

3. Aukeratu produktu optimizatu espezializatuak legea betearazteko ekipoetarako: nabigazio-antena estandarrak ez daude optimizatuta hainbat antena, metalezko blindajea edo giza gorputzaren oztopoa izateko legea betearazteko gailuetan, eta ez dira egokiak soldadu bakarreko gailuen funtzionamendu-baldintzetarako. Ezinbestekoa da legea betearazteko terminaletarako bereziki diseinatutako antena pertsonalizatuak hautatzea, RF barneko interferentziaren oinarrizko arazoa konpontzeko.

4. Lehenetsi zuzeneko lankidetza iturri-fabrikekin: Aukeratu I+G-n, laginak aldatzean, ekoizpen masiboan eta salmenta osteko zerbitzuan gaitasun integratuak dituzten fabrikatzaile txinatarrak. Horrek pertsonalizazio azkarra, hornikuntza egonkorra, salmenta osteko laguntza azkarra ahalbidetzen du eta bitartekariek prezioen markaketak eta koordinazio teknikoan komunikazio hutsuneak bezalako arazoak saihesten ditu.

Ohiko galderak

1.G.: Zeramikazko antena hau bateragarria izan al daiteke gorputzean jantzitako kamera marka guztiekin?

Komertzialki erabilgarri dauden 4G/5G gorputz-erresistentzia-kamerekin, leherketa-frogak biltzeko terminalekin eta kanpoko ikuskatzeko gorputz-kamerekin bateragarria da, eta gailuaren egitura, interfaze eta dimentsioetara zehatz-mehatz egokitutako konfigurazio ez-estandarrak ere onartzen ditu.

2.G.: Zer modu zehatzetan zeramikazko antena batek FPC antena baino handiagoa du?

Oinarrizko hobekuntzak honako hauek dira: sateliteen eskuratze azkarragoa, kokapen-errorea murriztea, etenik gabeko jarraipena eta interferentziaren aurkako, bibrazioen aurkako eta tenperatura-erresistentzia-errendimendu nabarmen hobetu (muturreko hotzetik bero handira). Bertsio hauek erabat konpontzen dituzte kanpoko baldintza konplexuetan kokatutako akatsak eta ekipamenduen salmenta osteko zerbitzu-tasak nabarmen murrizten dituzte.

3.G.: Pertsonalizazioa, laginketa eta proba eskaera txikiak onartzen dituzu?

Laguntza! Zuzeneko fabrikatzaile gisa, prototipoak, lote txikiko proba-aginduak eta eskala handiko produkzio masiboko zerbitzuak eskaintzen ditugu, guztiz pertsonalizagarriak bezeroen marrazkien eta errendimendu-baldintzen arabera.

Q4: Produktua atzerriko esportaziorako erabil al daiteke? Beharrezko ziurtagiri guztiak osatuta al daude?

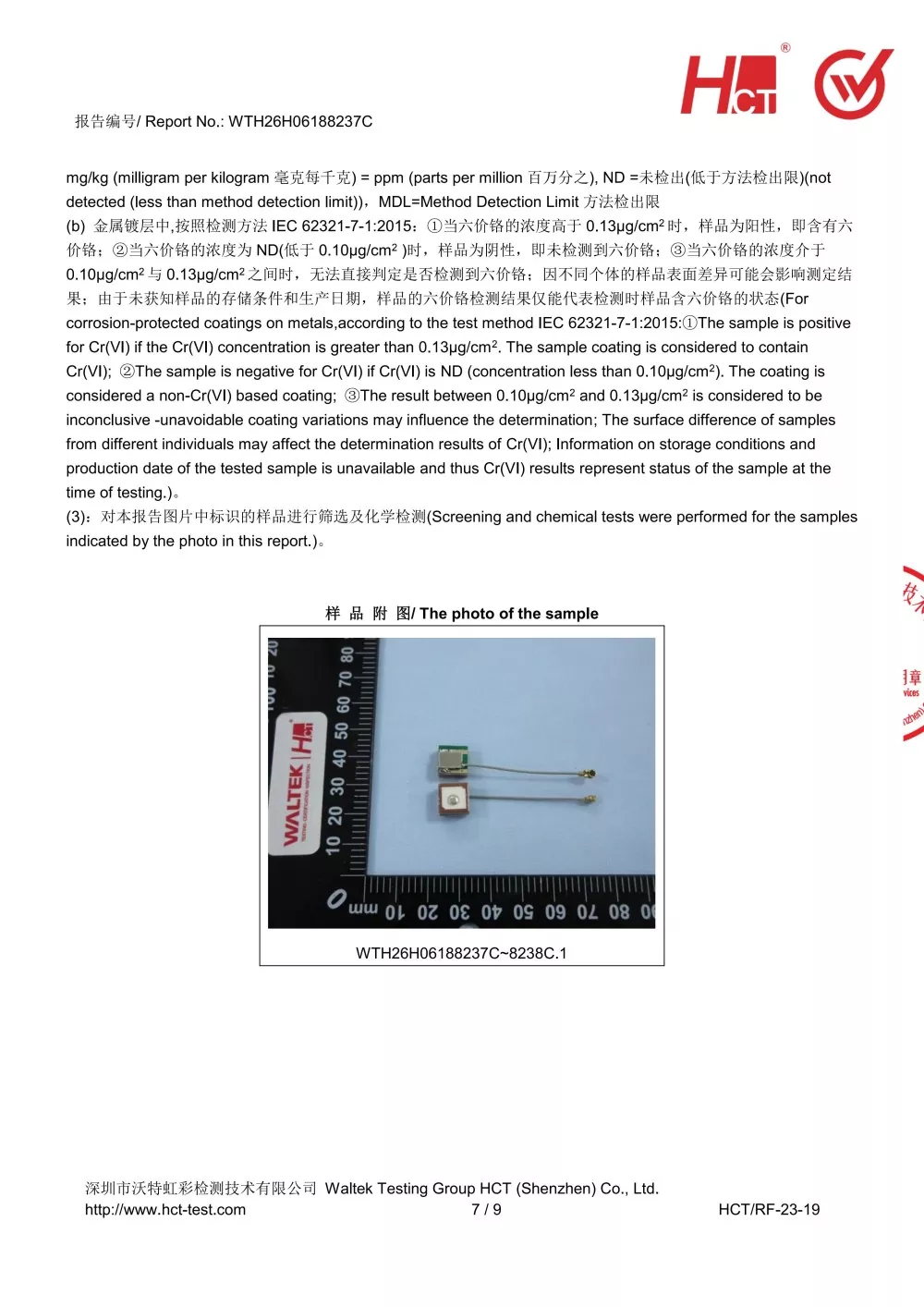

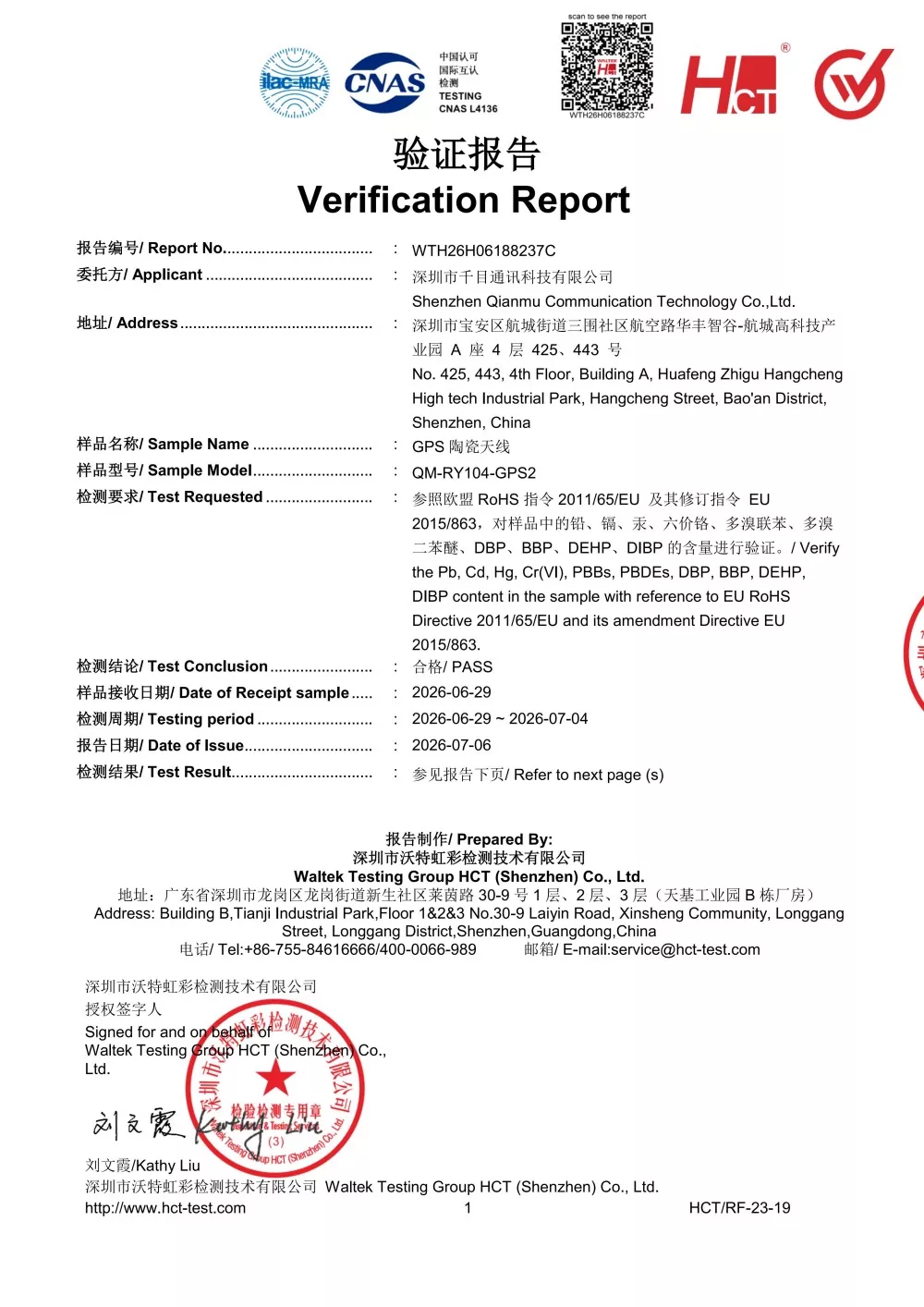

Produktu guztiek esportazio-ziurtagiri osoak dituzte, besteak beste, CE, FCC eta RoHS, estandar globalak betez eta kezkarik gabeko esportazioa ahalbidetuz Europara, Ameriketara, Asiako hego-ekialdera, Ekialde Hurbilera eta beste eskualde guztietara.

Q5: produktuaren errendimendua egonkorra al da muturreko tenperatura altuko eta baxuko baldintzetan?

Produktuak industria-mailako tenperatura zabaleko diseinua du, tenperatura altuko-beheko zikloaren zahartze-proba zorrotzak egin baititu, eta -40 °C eta +75 °C bitarteko inguruneetan errendimendu gutxieneko degradazioarekin, guztiz egokia da kanpoko, meatzaritza, muturreko hotz eta tenperatura altuko baldintzetarako erloju osoan zehar.
