Gorputz jantzitako kamera 4G/5G antena

Shenzhen Qianmu Communication Technology Co., Ltd. Gorputz jantzitako kamera 4G/5G antenetarako I+G eta fabrikazio iturrien fabrika da.

Etxeko FPC banda zabaleko Sub6G antena integratua garatu dugu, 4G LTE eta 5G Sub6G maiztasun-banda nagusiekin bateragarria. Antenak errendimenduaren optimizazio espezializatua jasan du gailu trinkoen espazioaren, metalezko blindajearen, bateriaren interferentziaren, giza gorputzaren higaduraren ondoriozko seinale galeraren eta eremuko funtzionamendu baldintza gogorraren erronkei aurre egiteko.

Antenak PI substratu malgu fidagarria erabiltzen du eta itsasgarri industrialarekin muntatuta dago, gailu trinkoen egituretarako egokia da. Produktu guztiek OTA simulazio-proba osoa egiten dute ganbera anekoikoetan, mundu errealeko ingurune operatiboak errepikatzeko. VNA eta OTA proba-erregistroak produkzio loteka artxibatu egiten dira, eta ikuskapen-txostenak eska daitezke.

Definizio tekniko profesionala

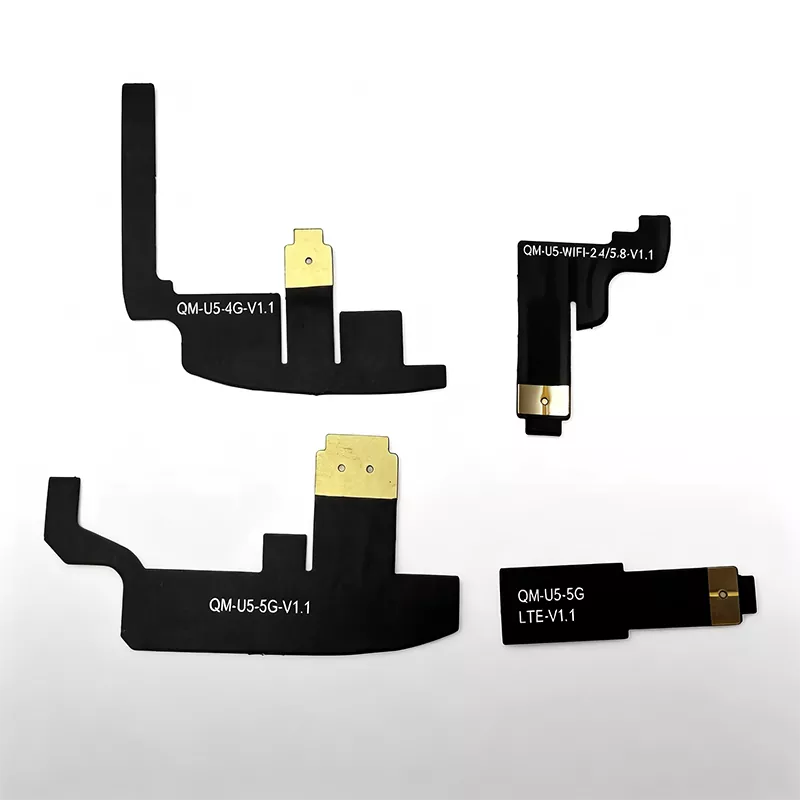

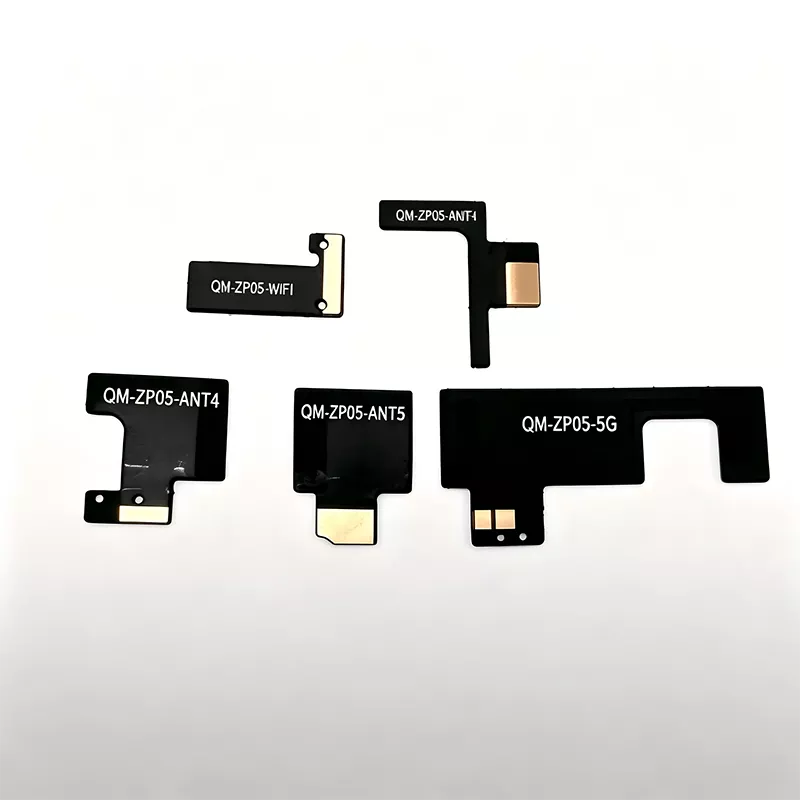

Gure Body Worn Camera 4G/5G Antena PIFA FPC banda zabaleko Sub6G antena malgu bat da. B1/B3/B5/B8/B20/B38/B40 LTE bandak eta N41/N78/N79 5G Sub6G banda nagusiak onartzen ditu. Antenak bibrazio-erresistentea, gatz-ihinztadura erresistentea, oso tolesgarria den PI filmaren substratua erabiltzen du, industria-mailako tenperatura altuko alde biko itsasgarriarekin eta U.FL/IPEX RF elikadura-lerroarekin konbinatuta, gorputzean jantzitako kameretan barne-instalatzeko aproposa da.

Ohiko IoT FPC antenen ez bezala, diseinu faseak sistema osoko 3D simulazioa barne hartzen du, metalezko karkasa, litiozko bateria, kameraren euskarria, plakaren estalkia eta giza gorputzaren fantasma eredua simulazio ingurunean barne.

Fabrikan 50Ω-ko inpedantziarekin aurrez parekatua, eta aldi berean erorketa, tenperatura-zikloa, gatz-ihinztatzea eta hezetasun-fidagarritasun-probak jasan ditu. Horrek bezeroen sistema integratzeko lan-karga murrizten du eta poliziaren hardware-proiektuen garapen-zikloa laburtzen du.

Antenaren funtzionamendu-printzipio osoa

Antena osoa FPC erradiazio-eroale batek, euskarri itsasgarri industrialeko geruza batek, U.FL elikadura koaxial batek eta plaka nagusiko RF bat datorren sare batek osatzen dute, maiztasun handiko uhin elektromagnetikoen norabide biko bihurtzea ahalbidetuz 4G/5G seinale zelularra transmisioa eta harrera lortzeko.

Transmisioan zehar, grabagailuaren komunikazio moduluak bideo-korronteak, SOS alertak eta kokapen-datuak maiztasun handiko seinale elektrikoetan bihurtzen ditu, kable ardazkidearen bidez FPC egitura erresonantera transmititzen direnak. Seinale hauek 4G/5G uhin elektromagnetikoetan bihurtzen dira kanpoko erradiaziorako, oinarrizko estaziora froga informazioa bidaliz.

Harreran, antena oinarrizko estaziotik uhin elektromagnetikoak harrapatzen ditu eta seinale elektriko bihurtzen ditu, gero modulura itzultzeko, programazio komandoa eta urruneko parametroen harrera osatzeko.

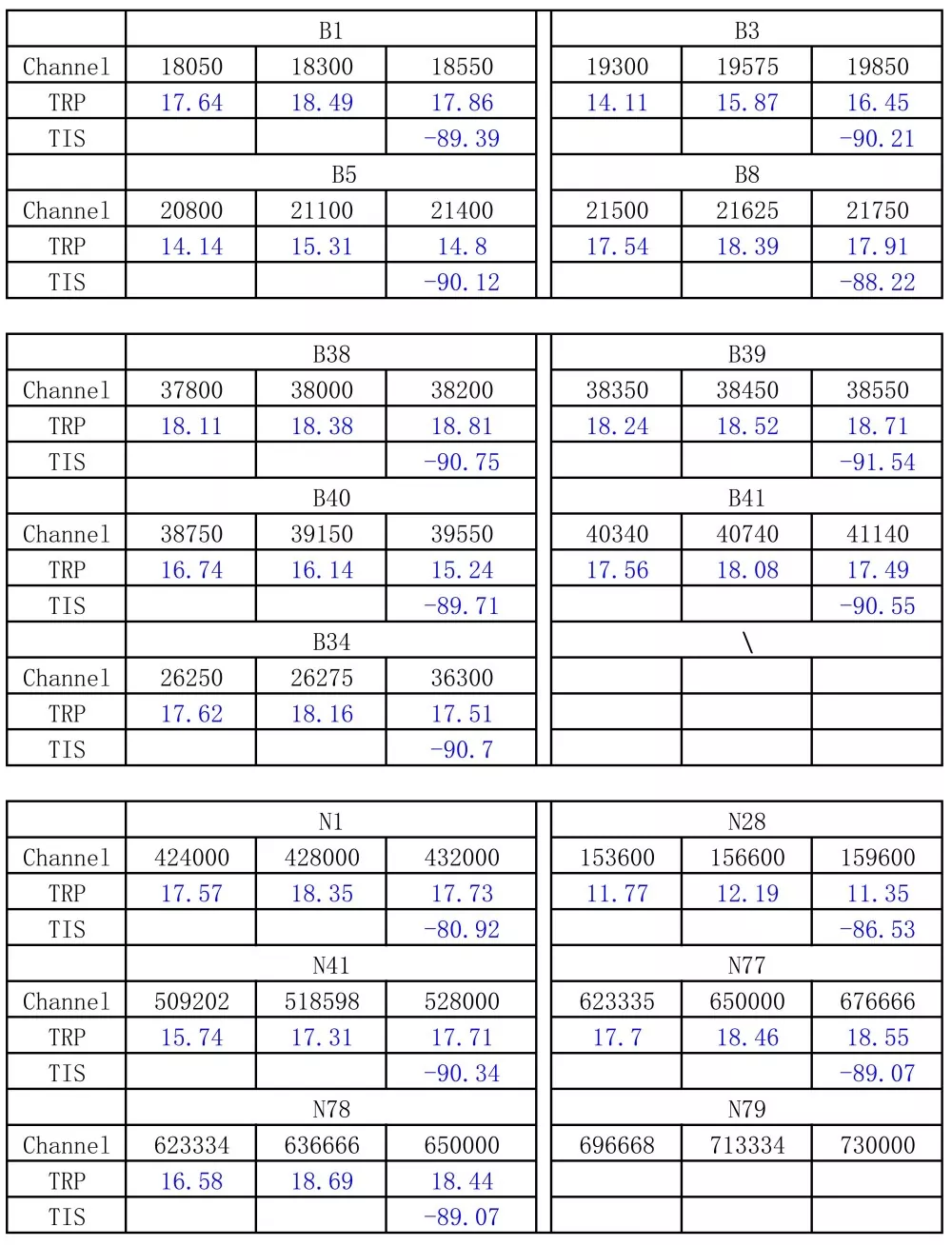

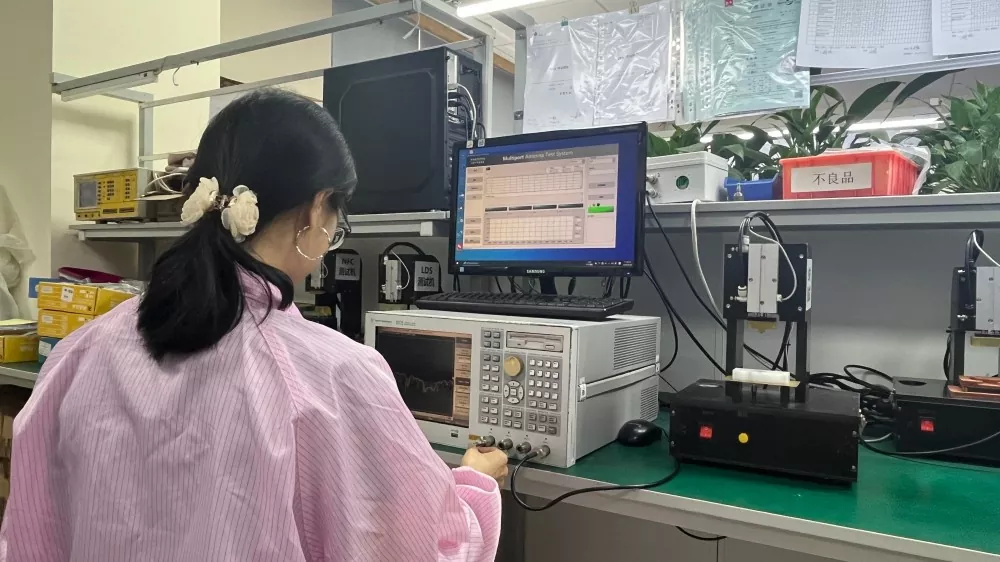

Giza bizkarrean janzteak eragindako RF galera konpentsatzeko, errendimendua hobetzen da giza gorputzaren fantasma-eredu bat erabiliz ganbera anekoiko batean simulazioaren bidez, eta ondorioz, 22,8 dB hobetzen da TIS jasotzeko sentsibilitatea ohiko FPC antenen aldean. Higadura-baldintza simulatuetan, LTE B8-rako antena estandarraren eraginkortasuna % 40,46 baino ez da, Qianmu-ren antena LTE maiztasun baxurako % ≥ 52 eta 5G N78rako % ≥ 47 lortzen den bitartean. Lote bakoitzari laginketa eta berriro probak egiten zaizkio VNArekin, proba-kurbak eta ekoizpen-erregistroak artxibatuta bezeroak egiaztatzeko.

Gailu eta osagarri bateragarriak

Amaierako gailuekin bateragarria

1. Segurtasun Publikoko eta Trafikoko Poliziaren 4G/5G Definizio handiko Legea betearazteko gorputz kamera

2. Gorputz kamera, hiri-kudeaketarako, bide-administraziorako eta suhiltzaileen ikus-entzunezko frogak biltzeko

3. Leherketa-froga intrintsekoki segurua Legea betearazteko grabagailua Kimika eta Meatze Industrietarako

4. Power Inspection Soldadu Bakarra Grabatzeko Terminala

5. Atzerritik esportatu 4G/5G soldadu bakarreko legea betearazteko gailua

Komunikazio modulu bateragarria

- 4G LTE Cat.1 / Cat.4 komunikazio modulua 5G Sub-6GHz etxeko/inportatutako komunikazio modulua 4G + 5G + WiFi modu anitzeko komunikazio modulu integratua

Fabrikak hornitutako materialak ekoizteko

Luzera ezberdinetako U. FL/IPEX kable coaxialak, altzairuzko errefortzuzko plakak eta tenperatura altuko eta gatzarekiko erresistenteak diren euskarri itsasgarri industriala. Kableen luzera eta konektoreen zehaztapen pertsonalizagarriak plaka-diseinuan oinarrituta, bezeroen bigarren mailako prozesamendua minimizatzeko.

Zehaztapen Teknikoak

Antenak kontratatzeko eta hautatzeko gida

1. Zentratu mundu errealeko neurketa-datuetan gorputzean erabiltzen diren gailu osoetatik, espazio libreko parametroetan soilik fidatu beharrean. Fabrikatzaileen fitxa teknikoek taula biluzietan hartutako neurketak eskaintzen dituzte; errendimendua nabarmen hondatzen da gailuen karkasetan instalatuta eta gastatuta. Erosterakoan, eskatu beti sistema osoko VNA/OTA proba-txostenak eta ez fidatu zehaztapen teorikoetan soilik.

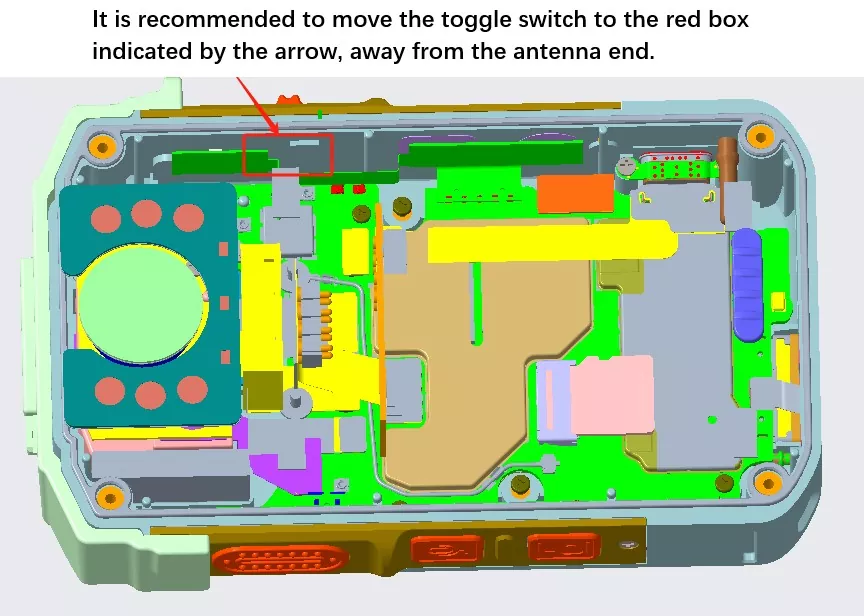

2. Lehenetsi soldadu bakarreko legea betearazteko ekipamendu masiboan ekoizten esperientzia duen iturri-fabrika bat hautatzea. Soldadu bakarreko gailuen erronkak metalezko karkasak eta pilen interferentziak, giza gorputzaren higadurak eta ingurune gogorrei aurre egitean datza. Proiektuaren aldez aurretiko esperientzia duten fabrikek estruktura eta PCB gomendio goiztiarrak eman ditzakete, moldeak aldatzeko eta birlantzeko beharra murriztuz.

3. Etxeko eta nazioarteko maiztasun-bandak bereiztea, eta argi eta garbi definitzea fidagarritasun-probaren estandarrak. Etxeko proiektuetarako, berretsi LTE B1/B3/B5/B8/B20 eta 5G N41/N78/N79; esportazio proiektuetarako, berretsi dagozkien atzerriko maiztasun-bandak. Tanta, gatz-ihindura eta tenperatura altuko/baxuko laginketa-probak egitea eskatzea. Kontsumo-mailako antenek ezin dituzte bete polizia eremuko operazioetarako baldintzak.

4. Balioetsi RF zerbitzu teknikoak eta saihestu prezioen alderaketa hutsa. Proiektuaren garapenak sarritan interferentziak, maiztasun-desbideratzeak eta higadura-errendimendu hondatuak aurkitzen ditu. Bitartekariek ez dute RF gaitasun teknikorik; diseinu-gomendioak eman ditzaketen fabrikatzaileak lehenetsi eta sistemaren hutsegite osoak konpontzen lagundu.

Zergatik aukeratu Shenzhen Qianmu Communications

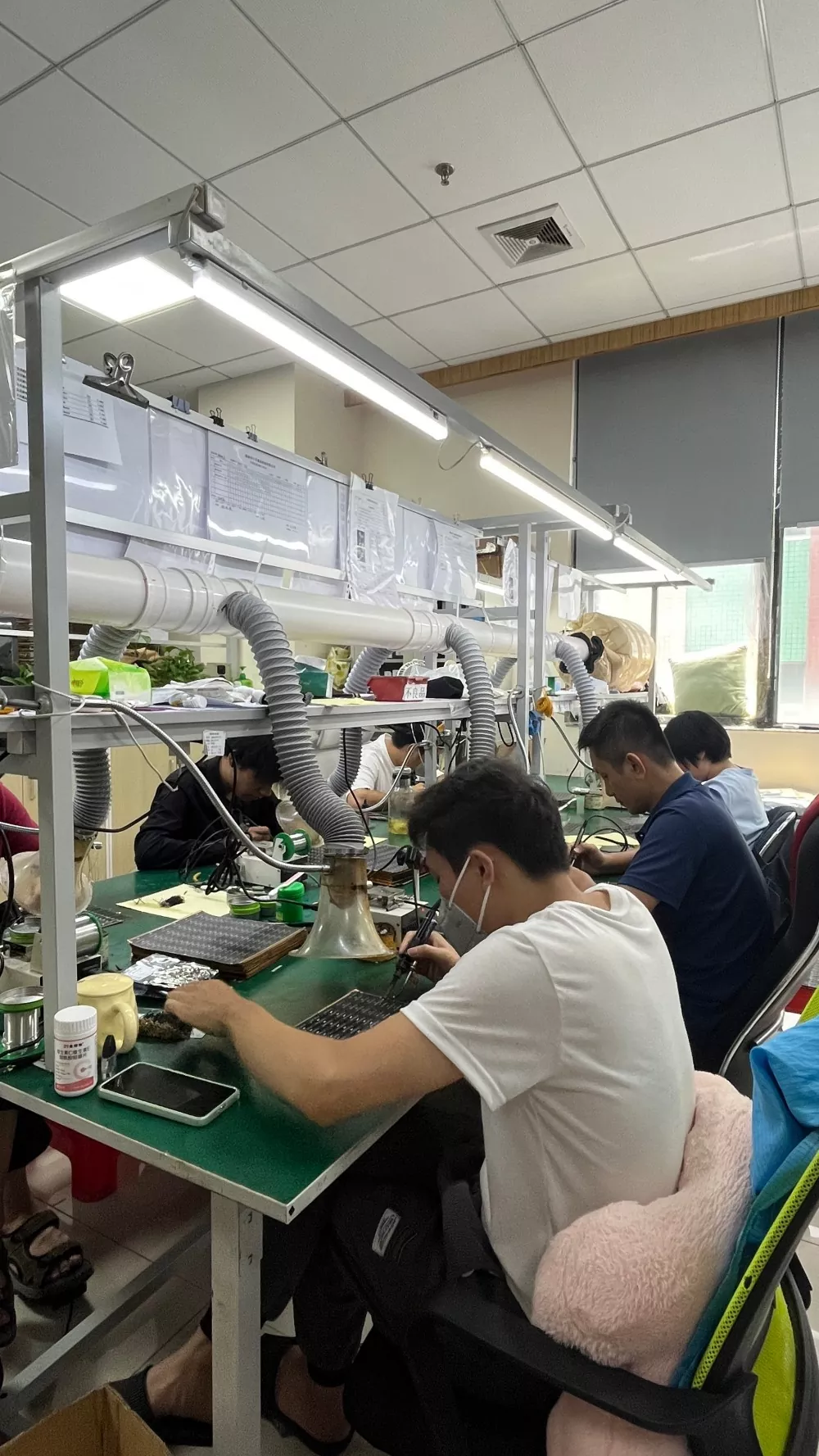

1. Iturburu-fabrikatik hornidura zuzena bitartekari-markarik gabe. Etxeko ekoizpen-lerroak FPC ebaketa, errefortzua, euskarri itsasgarria eta ikuskapen elektriko osoa kudeatzen ditu. Eskaera handietarako prezio lehiakorra, epe luzerako esparru-hornikuntza onartzen da, poliziaren kontrataziorako lizitazio proiektuetarako egokia.

2. Soldadu indibidualaren ekipamenduetan espezializatuta, hasierako faseko I+G-n oso parte hartu dugu eta esperientzia zabala dugu gorputzeko hainbat kamera eta soldadu bakarreko terminalen ekoizpen masiboan eta zabaltzean. Proiektu berrietarako, 3D diseinuak jaso ditzakegu, antenen diseinua eta sakea murrizteko irtenbideak eskain ditzakegu, diseinu akatsak saihestu eta moldeak aldatzeko kostuak murriztu.

3. OEM/ODM pertsonalizazio malguak FPC ebaketa irregularra onartzen du, elikaduraren luzera, konektoreen zehaztapenak eta maiztasun-bandaren doikuntza zehatza; laginaren entrega estandarra 35 laneguneko epean.

4. Kanpo-merkataritzako laguntza-gaitasun osoa [Irudiaren leku-marka: ziurtagiri-dokumentuen bilduma (CE, FCC, RoHS, ISO)] Konpainiak inportazio- eta esportazio-eskubide independenteak ditu eta kualifikazio-multzo osoak ditu. Ingelesezko zehaztapen teknikoak eta proba-txostenak eman ditzakegu, FOB Shenzhen merkataritza-baldintzak onartzen ditugu eta atzerriko segurtasun irtenbide hornitzaile eta erosleekin konektatu.

5. Mutuerako salmenta osteko laguntza teknikoa: gailu osoan 4G/5G seinalearen anomaliak izanez gero, RF ingeniariek oinarrizko kausa identifikatzen lagunduko dute (antena, egitura edo modulua) arazoa antenaren arazoei presaka egotzi gabe. Etengabeko lankidetza teknikoa eskaintzen da lagin-probak, produkzio pilotuak eta ekoizpen masiboko faseetan zehar.

Ohiko galderak

1.G.: Gorputz jantzitako kamera 4G/5G antena Wi-Fi moduluarekin partekatu al daiteke?

A: Antena hau 4G LTE/5G Sub6G banda zelularretarako diseinatuta dago. Wi-Fi funtzionaltasuna behar izanez gero, Wi-Fi antena bereizi bat konfiguratzea gomendatzen da, antena bera partekatzeak interferentziak eragin ditzakeelako eta komunikazio mugikorren errendimendua honda dezakeelako.

Q2: Gorputz jantzitako kamerak barne barrunbe irregularra du; Antenak ebaketa pertsonalizatua onartzen al du horrelako formak egokitzeko?

A: Ebaketa pertsonalizatua onartzen du. Bezeroak karkasaren 3D marrazkiak eskaintzen ditu eta erabilgarri dagoen espazioa ebaluatzen dugu forma-diseinu bat proposatzeko, prototipoak osatzeko eta mundu errealeko probak egiteko gailuaren doikuntza osoa egiteko.

3.G.: Ba al dago FPC antena ziurtatzeko beste modurik atzealde itsasgarria erabiltzeaz gain?

A: Gorputz jantzitako kameren masa-ekoizpenerako, karkasa trinkoak dituztenak, itsasgarrien lotura industriala da metodo nagusia. ZIF konektoreek espazio garrantzitsua hartzen dute eta oso gutxitan erabiltzen dira; Antena eroalearen eremuaren gainean torlojuak estutzea guztiz debekatuta dago, antena kaltetu eta talka egitean porrot egin dezakeelako.

4.G.: 4G/5G seinale eskasa gorputzak eramandako kamera batean beti antenen kalitate arazoak direla eta?

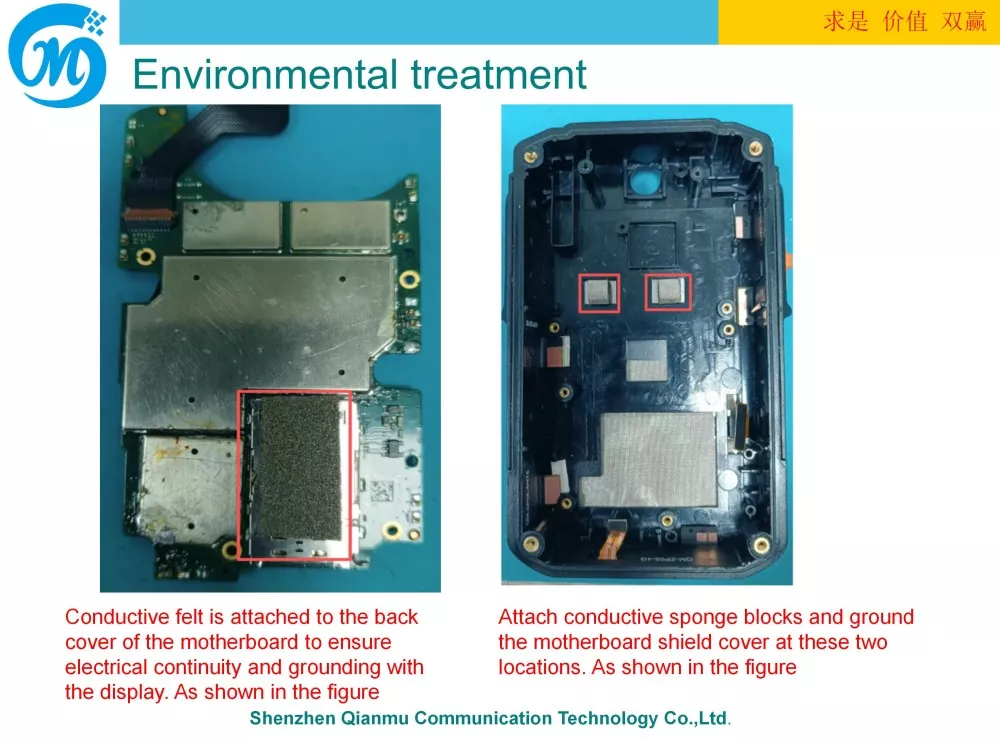

A: Ez derrigorrez. Seinale-arazo gehienak nahikoa argitasunetik, antenak interferentzia iturri metalikoetatik gertu egoteagatik, konektore solteetatik edo giza gorputzaren simulazio faltagatik daude. Ingeniariek funtzionamendu-baldintzak erreproduzi ditzakete arazoaren jatorria zehaztasunez identifikatzeko.

5.G.: Fabrikaren ikuskaritza onartzen al da? Hirugarrenei eman al zaie titulazio dokumentuak?

E: Lekuko fabriken auditoretzak izendatzean onartzen dira. ISO, RoHS, CE, FCC eta loteen proben txostenen bertsio elektronikoak daude eskuragarri; poliziaren kontratazio lizitaziorako, zigilu-papereko kopiak eman daitezke.

Erakunde korporatiboaren informazioa

Shenzhen Qianmu Communication Technology Co., Ltd. hamarkada bat baino gehiago daramatza integratutako RF antenen ikerketa, garapen eta fabrikazioan, gorputzean jantzitako kamera, gailu eramangarri eta IoT FPC aplikazio industrialetarako antenetan espezializatuta. I+G, ekoizpena eta nazioarteko merkataritzako salmentak integratuz, konpainiak RF antena soluzio bakarrak eskaintzen ditu (laginak, garapen pertsonalizatua eta eskala handiko hornidura barne) segurtasun ekipamendu integratzaileentzat, legea betearazteko ekipoen markentzat eta atzerriko ODM/OEM bezeroentzat.

Enpresaren helbidea: 425. Gela, 443, 4. solairua, A eraikina, Huafeng Zhigu Hangcheng Goi-teknologiako industria parkea, 3. zenbakia Aviation Road, Sanwei komunitatea, Hangcheng azpibarrutia, Bao'an barrutia, Shenzhen hiria, Guangdong probintzia. Telefonoa: 0755-21633653 Posta elektronikoa: qianmu188@126.com Laguntza-zerbitzuak: doako lagin-probak, 3D egitura-antenen ebaluazioa proiektu berrietarako, RF laguntza teknikoa, esportazio/polizia-ziurtagirien dokumentazio osoa
