Sabaiko muntatzeko antena

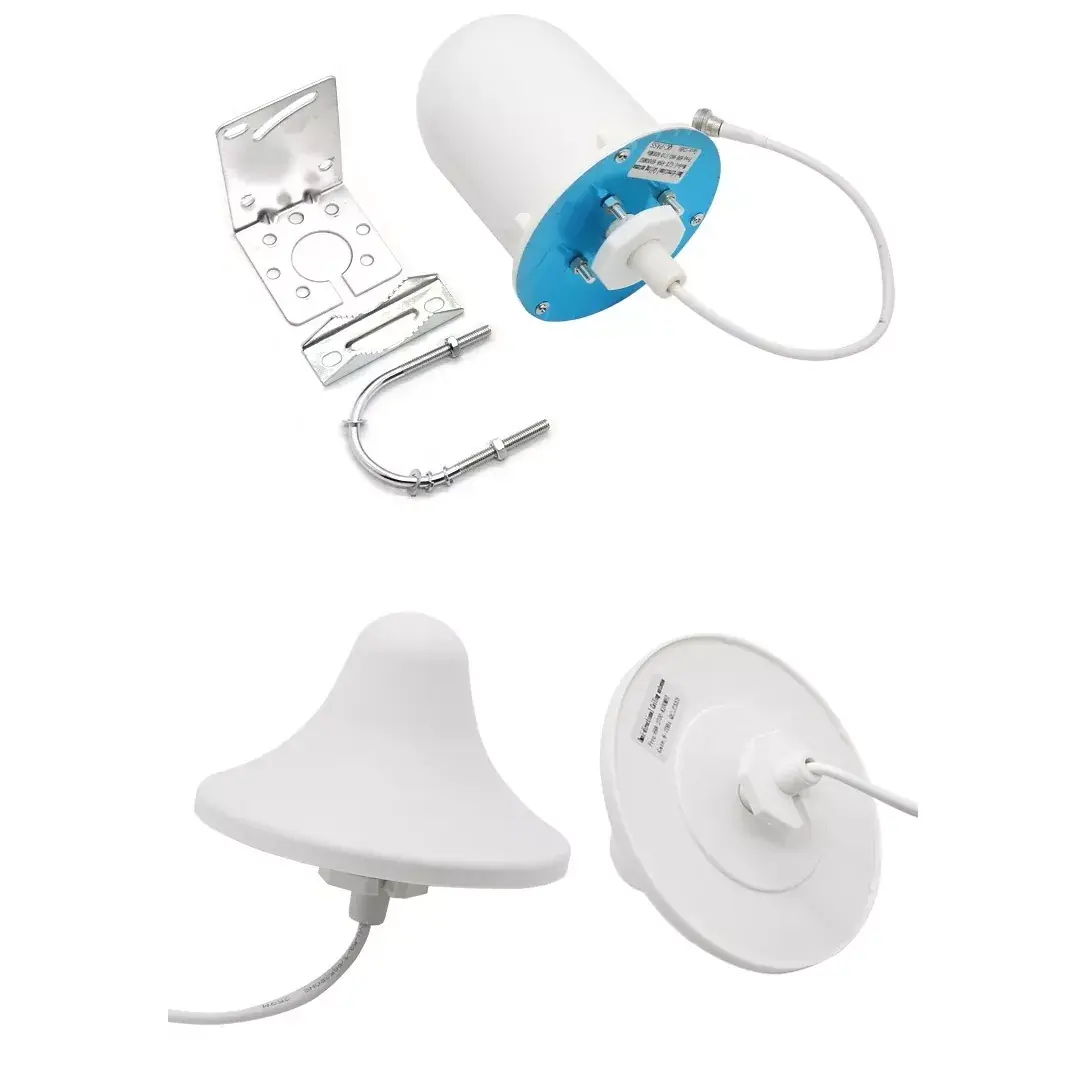

Ceiling Mount Antenna barruko sabaian muntatutako irrati-maiztasun omnidirezionaleko antenak dira. Qianmu Communication-en norberak garatutako sabaian muntatutako antena sabaiko zirkular diseinu integratua du, kobre hutsezko osziladoreak eta oso isolatuta dauden atzeko plakak barnean, eta banda zabaleko komunikazio antena pasiboa da. Produktua zuzenean txerta daiteke sabaian 360º-ko seinalearen erradiazio uniformea ​​lortzeko, instalazioaren estetika eta estaldura osoa kontuan hartuta, eta oso bateragarria da barruko WiFi, Bluetooth, 4G seinalearen anplifikazio eta etxe osoko sareko sistemekin. Qianmu komunikazio sabaian muntatutako antena, kobrezko osziladore puruarekin + suaren aurkako ABS etxebizitza-prozesuarekin, ezin hobeto bateragarria da barruko sareko hainbat proiektu komertzialekin, hala nola hotelak, bulego eraikinak, merkataritza-guneak, lantegiak, etab.

Lan-printzipioa

Mila sareko komunikazio sabaian muntatutako antena seinalearen transmisioa eta harrera egonkorra lortzen du elikadura koaxialaren osziladorearen erradiazio eta beheko islapen agregazioaren mekanismo bikoitzaren bidez. Barne-egitura lau geruzatan banatzen da: elikadura-konektorea, erradiazio-osziladorea, isolamendu islatzailea eta babes-etxebizitza. Errendimendu-parametro bakoitza ganbera anekoikoan neurtzen da, ez da parametro faltsurik markatzen:

1. Banda zabaleko osziladorearen erresonantzia-printzipioa: kobrezko osziladore omnidirezionaleko eraztunak erabiliz, 2400-2500 MHZ eta 5150-5850 MHZ-ko WiFi estandar biko maiztasun-bandak estaliz, neurtutako maiztasun-bandaren uhin geldikorra ≤1.4 da, oro har, ez dago erresonantziarik, eta 5G-ko maiztasun-banda osoko maiztasun-eremu batean ezin izango da aurkitu. eremuak.

2. Beheko isladapen-uhinen kontzentrazioa: metalezko islapen atzeko plaka bat gehitzen zaio antenaren behealdean, sabaiko metalezko gilak eta sabaiko aluminiozko panelak gorantz eragindako seinale galerari aurre egiteko. Neurtutako beheranzko seinalearen murrizketa % 70 murrizten da, haririk gabeko energiaren % 90 barruko espaziora irradiatzen da eta estaldura-distantzia % 30 handitzen da potentzia berean.

3. 360°-ko erradiazio-mekanismo uniformea: osziladore zirkularren diseinu simetrikoa, erradiazio horizontalaren fluktuazioa ≤1.2dB, ez dago estaldura-desoreka-arazorik seinale indartsuaren alde batetik eta sarerik ez beste aldean, 10 metroko erradioan neurtutako seinalearen indar-aldea 5dBm baino gehiago ez.

4. Interferentziaren aurkako isolamendu-egituraren diseinua: kotoizko geruza xurgatzaile gehigarri bat gehitzen da etxebizitzaren barruan, sabaiaren gaineko etengailuek eta hariek sortutako zarata elektromagnetikoa isolatzeko. AP sareko agertoki trinkoetan, ko-frekuentzia interferentzia % 40 murrizten da, eta aldi berean konektatutako hainbat erabiltzaileren sare-abiadura ez da nabarmen jaisten.

5. Tenperaturaren egonkortasuneko materialaren egitura zabala: ABS suaren aurkako etxebizitza + kobre osoko osziladorea, -30 °C eta +65 °C arteko tenperatura altuko eta baxuko zahartzearen 72 ordutan probatua, osziladorea oxidaziorik gabe, maiztasun-desbideratze-errorea ≤±3MHz, errendimendua ez da jaisten epe luzerako tenperatura altuko ingurunean sabai itxian.

Euskarrirako ekipoekin bateragarria

Sabaian muntatutako antena hau merkatuan dauden barruko haririk gabeko komunikazio gailu gehienekin bateragarria da. Ingeniaritza aldaketek ez dute egokitzaile osagarri osagarririk behar eta zuzenean konekta daitezke erabiltzeko:

1. Haririk gabeko gailu komertzialak: enpresa-banda bikoitzeko haririk gabeko AP, potentzia handiko WiFi bideratzailea, hoteleko AC haririk gabeko kontrolagailua, sabaian muntatutako haririk gabeko bideratzailea.

2. Seinalea hobetzeko ekipamendua: 2.4G/5G seinale-anplifikadorea, 4G/5G barruko mikro base-estazioa, telefono mugikorreko seinale-errepikagailua, Bluetooth anplifikazio-pasabidea

3. Iot sareko ekipamendua: Bluetooth atebidea, LoRa barruko bilketa oinarrizko estazioa, 2.4G sentsoreen atebide industriala, campuseko iot kontrol zentrala ostalari

4. Korronte ahula ingeniaritza osagarriak: irrati-maiztasun potentzia banatzailea, akoplagailua, barruko elikadura, korronte ahula kutxa sarearen hedapen modulua

Instalazio eta erabilera gida osoa

(1) Instalazioaren aurreko plangintzarako gakoak

1. Kokapen plangintza: Gela irekietan, sabaian muntatutako antena bakoitzak 8-12 metroko estaldura-erradio eraginkorra du. Banaketa asko dituzten hotel geletan, antena bat jartzen da 6-8 metrotik behin.

2. Sabaia saihestea: instalatu metalezko hodiak, kable elektriko sendoak eta sabaiaren barruko konmutagailuak saihesteko, interferentzia elektromagnetikoak murrizteko;

3. Kablearen eskakizunak: Erabili 50Ω RF elikadura estandarrak, elikaduraren luzera bakoitza 15 metrotan kontrolatuta dagoela gehiegizko seinale galera ekiditeko.

(2) Sabaia instalatzeko urratsez urratseko prozesua

1. Zulaketa: Egin 30 mm-ko diametroko zulo zirkular bat igeltsu plakan/aluminiozko sabaian irrati-maiztasunaren elikaduraren bidez;

2. Kableatua: konektatu elikaduraren mutur bat sabaian muntatutako antenaren atzealdean dagoen SMA interfazera eta estutu askatzea saihesteko;

3. Konponketa: Bultza ezazu antenaren gorputz nagusia sabaiaren azpitik zulora, atzealdea sabaiko panelaren gainean jarrita, automatikoki blokeatu eta finkatuz;

4. Atzeko muturreko akokatzea: konektatu elikaduraren beste muturra haririk gabeko APra, seinale-anplifikagailuaren RF atakara eta piztu gailua;

5. Benetako neurketa eta onarpena: Erabili seinale-probatzaile bat estaldura-eremuaren seinalearen indarra probatzeko. -40 eta -70 DBM arteko tartea estaldura kualifikatutzat hartzen da.

(3) Mantentze osteko oharrak

1. Egiaztatu sei hilean behin antena-klipak solteak eta elikadura-juntura oxidatuak dauden;

2. Soto hezeetan eta sukaldeko ezarpenetan, kendu eta garbitu karkasa hautsa kentzeko urtero, erradiazio-eraginkortasuna eragiten duen hauts metaketa saihesteko;

3. Ez pilatu metalezko xaflarik edo haririk antena gainetik, eta horrek hari gabeko estaldura-eremua nabarmen murriztuko du.

Maiz egiten diren galderak

G.: Zein gailurekin bateragarria da sabaian muntatutako antena hau?

A1: Qianmu komunikazio sabaian muntatutako antena bateragarria da 50Ω RF interfazearen gailu gehienekin, hala nola banda biko haririk gabeko aps, potentzia handiko WiFi seinale-anplifikadoreak, 4G barruko mikro base estazioak, etab. Zuzenean parekatu daiteke hotel eta bulego eraikinetan haririk gabeko estaldura-proiektu komertzialekin.

Q2: Tresna profesionalak behar al dituzu sabaiko muntatzeko antena instalatzeko? Pertsona bakar batek egin al dezake lana?

A2: Ez da tresna konplexurik behar. Zulagailu elektriko txiki bat baino ez da behar zuloak egiteko, eta atxikitzeko egitura finkoa da. Pertsona batek sabaian muntatutako antena baten instalazioa osa dezake 5 minututan. Produktua instalazio-eskuliburu batekin dator, eta aldez aurretik esperientziarik ez duten eraikuntzako langileek ere uler ditzakete funtzionamendu-urratsak.

3.G.: antena-interfazea, shell LOGOA eta ontziratzea pertsonalizatu al daitezke?

A3: guztiz pertsonalizagarria. Iturburu Fabrika gisa, SMA/N/BNC-ren RF interfaze mota guztiak ordezkatu ditzakegu beharren arabera, bezeroaren markaren LOGOaren serigrafia inprimatzea onartzen du maskorrean, esportazio neutro pertsonalizatuko ontziak, kolore-kutxako ontziak eta OEM/ODM eskaera pertsonalizatuetarako gutxieneko eskaera-kantitatea negoziatu daiteke.

4.G.: Nola baieztatu dezakegu sabaian muntatutako antenaren benetako estaldura-distantzia? Eman al ditzakegu neurtutako datuak?

A4: Bai. Sabaiko antena sorta bakoitzak irrati-maiztasuneko ganbera anekoikoen proba-txostena du, tokiko estaldura-probaren bideoa eta seinalearen indarraren datuekin batera, hainbat hotel eta bulego-eraikintarako. Parametro guztiak benetakoak eta egiaztagarriak dira, eta bezeroek laginak bidal ditzakete auto-probak eta konparaketak egiteko.
