Legea betearazteko eta eremuak grabatzeko ekipo modernoentzat, kokapen fidagarria erosotasuna baino gehiago da; zuzenean eragin dezake ebidentziaren trazabilitatean eta segurtasun operatiboan.Qianmugaratzen duBody Cam GPS antenaindustria-mailako GNSS zeramikazko antena gisa gorputzak eramandako kameretarako, frogak biltzeko terminaletarako, patruila-ekipoetarako eta bestelako gailu mugikor zorrotzetarako. Bere GPS, BeiDou, GLONASS eta Galileo bateragarritasuna, RHCP diseinua eta zeramikazko egitura malkartsua ingurune zailetan sateliteen harrera egonkorra mantentzeko diseinatuta daude.
Gorputz jantzitako kamera baten barruan dagoen GPS antena batek giza gorputzaren oztopoen, gailuen egitura trinkoen, metalezko blindajeen, RF modulu zelularren, pilen eta kanpoko baldintza aldaketen inguruan funtzionatu behar du. GNSS antena egoki batek, beraz, oinarrizko sateliteen harrera baino gehiago behar du. Artikulu honek zeramikazko antenen eraikuntzak, polarizazio zirkularra, RF interferentzia kontrolak, tenperatura zabaleko materialek eta instalazio zuzenak kokapen egonkorra nola laguntzen duten azaltzen du. Era berean, zeramikazko eta FPC antenen teknologia malguak alderatzen ditu eta gorputz-kamera profesionalen fabrikatzaileentzako hautapen- eta instalazio-gogoeta nagusiak zehazten ditu.
Aurkibidea
- Zer da Body Cam GPS antena?
- Zergatik axola du GPSaren errendimenduak gorputzean jantzitako kameretan?
- Zein errendimendu-faktore ebaluatu behar dituzte erosleek?
- Zeramikazko GPS antena vs FPC antena
- Funtsezko zehaztapen teknikoak
- Nola instalatu behar da GPS antena bat?
- Aplikazio tipikoak
- Ohiko galderak
- Ondorioa

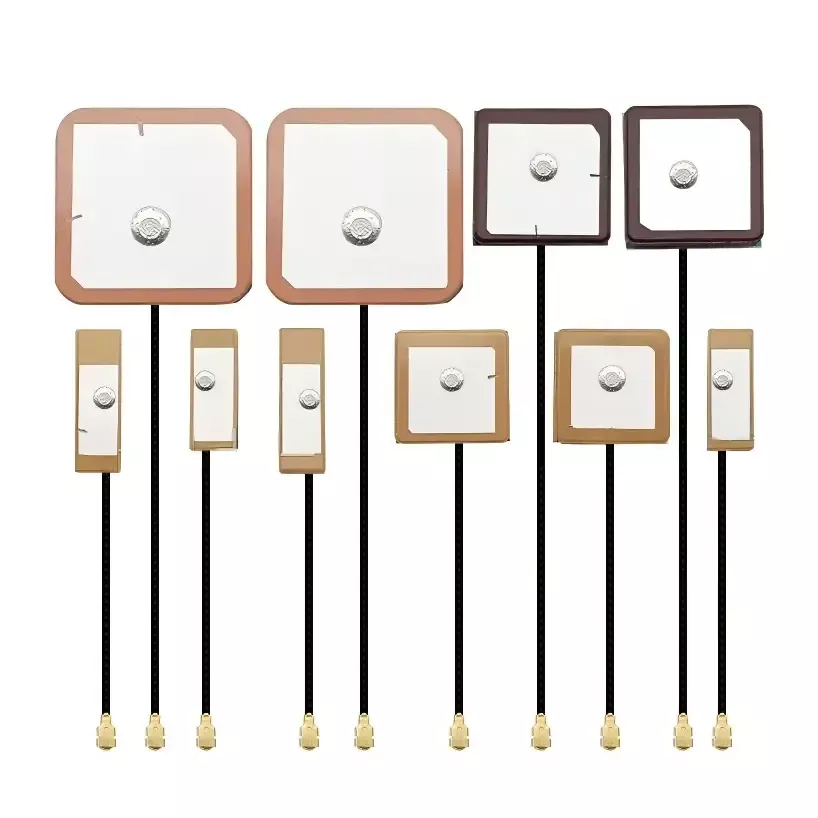

Zer da Body Cam GPS antena?
Body Cam GPS antena GNSS jasotzeko osagai espezializatu bat da, satelite bidezko nabigazio-seinaleak gorputzean jantzitako kameretarako eta frogak grabatzeko terminal eramangarrietarako diseinatuta. Erabilera orokorreko GPS antena batek ez bezala, itxitura trinko batean funtzionatu behar du gorputzaren oztopoei, interferentzia elektronikoei, mugimenduari eta kanpoko ingurune aldakorrei aurre egiten dien bitartean.
Qianmu-ren irtenbideak zeramikazko adabaki dielektriko handiko egitura eta eskuineko polarizazio zirkularra (RHCP) erabiltzen ditu. Diseinuak GPS L1 1575,42 MHz-n eta BeiDou B1 1561 MHz-an onartzen ditu, satelite bidezko nabigazio-sistema nagusiekin bateragarritasunak kokapen-aplikazio profesionalak onartzen dituen bitartean, barneko zein nazioarteko merkatuetan.
Antenak satelite seinaleak jasotzen ditu eta RF seinale optimizatua kokapen chipset-era pasatzen du. Orduan gailuak kokapena, abiadura, denbora eta altitudearen informazioa kalkula dezake eta kokapen datuak grabatutako audio eta bideoarekin lotu ditzake. Horrek lotura praktiko bat sortzen du grabatutako edukiaren eta gertaera bat gertatu den tokiaren artean.
Zergatik axola du GPSaren errendimenduak gorputzean jantzitako kameretan?
Gorputz jantzitako kamerak maiz erabiltzen dira langileak oinez, korrika, bueltaka, eraikinetara sartzen edo ibilgailuak erabiltzen ari diren bitartean. Mugimendu hauek RF ingurune zailagoa sortzen dute geldirik dagoen GPS hargailu batek normalean bizi duena baino.
Posizionamendu egonkorrak hainbat abantaila praktiko eman ditzake:
- Frogaren trazabilitatea:Kokapen-informazioa grabatutako metrajeekin eta ekitaldi operatiboekin lotu daiteke.
- Etengabeko ibilbidearen erregistroak:Satelite bidezko harrera fidagarriak mugimenduen jarraipenaren hutsuneak murrizten laguntzen du.
- Kontzientzia operatiboa:Landa-taldeek kokapen-informazio fidagarriagoa lor dezakete mugikorreko eragiketetan.
- Posizionamenduaren desbideraketa murriztua:Antenen errendimendu hobeak seinale ahulek edo islatutakoek eragindako kokapen ezegonkorrak mugatzen lagun dezake.
- Hedapen globala:Sistema anitzeko GNSS bateragarritasuna merkatu geografiko desberdinetarako zuzendutako ekipoetarako erabilgarria da.
Fabrikatzaileentzat, beraz, antena hautatzea kontuan hartu behar da gorputz-kameraren diseinuaren hasierako etapetan, osagaiak aukeratzeko azken zeregin gisa tratatu beharrean.
Zein errendimendu-faktore ebaluatu behar dituzte erosleek?
1. Satelite sistemaren bateragarritasuna
Gorputz kamera profesionalak herrialde eta ingurune eragile ezberdinetan heda daitezke. GPSa eta BeiDou onartzeak GLONASS eta Galileo egokituz gero, malgutasun handiagoa eman dezake etxeko eta atzerriko merkatuetarako ekipoak diseinatzerakoan.
2. Polarizazio zirkularra
GNSS sateliteen seinaleek polarizazio zirkularreko ezaugarriak dituzte. RHCP antena seinalearen propietate honekin bat egiteko diseinatuta dago eta islatutako eta gaizki polarizatutako zenbait seinaleren eragina murrizten lagun dezake. Hau bereziki erabilgarria da eraikinen, ibilgailuen, metalezko egituren eta beste gainazal islatzaile batzuen inguruan.
3. RF Interferentziaren aurkako erresistentzia
Gorputz kamera moderno batek 4G/5G komunikazio moduluak, Wi-Fi, prozesadoreak, bateriak eta beste zirkuitu elektroniko batzuk izan ditzake. Osagai hauek ingurune elektriko konplexua sor dezakete. Antena bat etortzeak eta bereizketa fisiko egokiak nahi ez diren RF akoplamendua murrizten eta kokapen-egonkortasuna hobetzen lagun dezakete.
4. Ingurumenaren fidagarritasuna
Ekipamendu profesionalak udako beroaren, neguko hotzaren, bibrazioaren, inpaktuaren, hezetasunaren eta kanpoko funtzionamendu luzearen eraginpean egon daitezke. Qianmu-ren zeramika industrialaren diseinua -40 °C eta +75 °C arteko funtzionamendu-tenperaturarako zehazten da, kontsumitzaileen kalitateko osagaiek ingurumen-marjina nahikoa eskain dezaketen aplikazioak onartzen ditu.
5. Iraunkortasun mekanikoa
Gorputzean jantzitako ekipoek mugimendu errepikakorrak eta manipulazio fisikoak izaten dituzte. Zeramikazko antena-egitura zurrun batek egitura malgu batek baino dimentsio-egonkortasun hobea eman dezake iraunkortasun mekanikoa lehentasuna duten aplikazioetan.
Zeramikazko GPS antena vs FPC antena
Zeramikazko zein FPC antena teknologiak erabilgarriak izan daitezke, baina haien ezaugarriak desberdinak dira. Aukera zuzena produktuaren egituraren, eskuragarri dagoen espazioaren, ingurumen-baldintzen, beharrezko kokapen-errendimenduaren eta xede-aplikazioaren araberakoa da.
| Konparazio Faktorea | Qianmu zeramikazko antena | FPC GPS antena estandarra |
|---|---|---|
| Oinarrizko materiala | Tenperatura handiko zeramika sinterizatu industriala | PI film malgua |
| Seinalearen Harrera | Satelite-seinale sendoa eskuratzeko diseinatua | Erabilera orokorreko aplikazio trinkoetarako egokia |
| Polarizazioa | RHCP | Antena diseinuaren araberakoa da |
| Funtzionamendu-tenperatura | -40°C eta +75°C artean | Eredu zehatzaren araberakoa |
| Egitura Mekanikoa | Zeramikazko eraikuntza zurruna | Filmaren eraikuntza malgua |
| Interferentziaren Kontrola | RF ingurune zorrotzetarako diseinatua | Sistemaren diseinuaren eta instalazioaren menpe gehiago |
| Aplikazio tipikoa | Gorputz kamera profesionalak eta terminal industrialak | Elektronika kontsumitzaile eta eramangarri trinkoak |
Frogak grabatzeko gailu profesionalak garatzen dituzten fabrikatzaileentzat, zeramikazko GNSS antena batek RF errendimenduaren, ingurumenaren erresistentzia eta egitura-egonkortasunaren konbinazio erabilgarria eskain dezake.
Funtsezko zehaztapen teknikoak
Gorputz kamera baterako GPS antena ebaluatzen denean, ingeniariek RF eta zehaztapen mekaniko osoa berrikusi beharko lukete, maiztasun nominaleko bateragarritasunean bakarrik arreta jarri beharrean.
| Parametroa | Qianmu zehaztapena |
|---|---|
| Produktu Mota | GNSS zeramikazko gainazaleko antena |
| Banda eragileak | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizazioa | Eskuineko polarizazio zirkularra (RHCP) |
| Inpedantzia Ezaugarria | 50Ω |
| VSWR | ≤1,8 |
| Gain-irabazia | 3,0-3,8 dBi |
| Funtzionamendu-tenperatura | -40°C eta +75°C artean |
| Biltegiratze Tenperatura | -45°C eta +80°C artean |
| Instalazioa | SMT kokatzea, zulo bidezko soldadura edo konektore pertsonalizatuak |
Zehaztapen hauek abiapuntu erabilgarria eskaintzen dute RF ingeniarientzat. Hala ere, azken antenaren errendimendua egiaztatu behar da beti gorputz-kameraren itxitura osoan integratu ondoren, etxebizitzaren materialek, bateriaren kokapena, PCB diseinua, kableen bideratzea eta inguruko haririk gabeko moduluek nabarmen eragin dezaketelako RF errendimenduan.
Nola instalatu behar da GPS antena bat?
Errendimendu handiko antena batek ere errendimendu txikia izan dezake gaizki instalatuta badago. Beraz, ezinbestekoa da mekaniko eta RF integrazio egokia.
Aukeratu instalazio-posizio egokia
Zeramikazko erradiazio-eremua ez da zuzenean estali behar metalezko karkasak, bateriek edo metalezko euskarriek. Oro har, hobe da gorputz-kameraren goiko parterantz ez metalezko eremu bat. Qianmu-k gomendatzen du 4G/5G eta Wi-Fi antenatik gutxienez 15 mm-ko bereizketa mantentzea produktuaren egiturak ahalbidetzen duen lekuetan.
Jarraitu soldadura-prozedura zuzenak
Pin motako antenetarako, soldadura-junturak osoak eta seguruak izan behar dira. SMT produktuetarako, antena behar bezala lerrokatu behar da eta gomendatutako PCB prozesuaren arabera muntatu. Gehiegizko presio mekanikoa saihestu behar da zeramikazko osagaiak honda daitezkeelako manipulazio desegokiarekin.
Kontrol-kablea eta linea elektrikoen bideratzea
Antenen kableak arretaz bideratu behar dira linea elektrikoekin eta korronte handiko zirkuituekin alferrikako akoplamendua murrizteko. Hala badagokio, material isolatzaileak ere erabil daitezke antena interferentzia elektriko-iturri indartsuetatik isolatzeko.
Probatu gailu osoa
Laborategiko osagaien probak garrantzitsuak dira, baina ez luke makinaren egiaztapen osoa ordezkatu behar. Muntaia egin ondoren, fabrikatzaileek hotzean eta beroan abiarazteko sateliteen eskurapena, kokapen-zehaztasuna, sateliteen zenbaketa eta ibilbidearen jarraipena ebaluatu behar dituzte kanpoko baldintza errealetan.
Zein aplikaziok erabil dezakete Body Cam GPS antena?
GNSS antena profesional batek grabazio- eta kokapen-ekipo mugikor ugari onartzen ditu, besteak beste:
- 4G/5G legea betearazteko gorputz kamerak
- Ertzaintzak eta trafikoa betearazteko terminalak grabatzeko terminalak
- Hiri-kudeaketako eta bide-administrazioko gorputz-kamerak
- Suhiltzaileen ikus-entzunezko froga ekipoak
- Leherketa-erresistenteak eta berez seguruak grabatzeko terminalak
- Meatze- eta petrokimikoko ikuskapen-ekipoak
- Potentzia ikuskatzeko eta trenbideen patruila-gailuak
- Kanpoko ikuskapena eta landa-eragiketa terminalak
- Esportaziora zuzendutako banda anitzeko gorputzean jantzitako kamerak
GNSS harrera, integrazio trinkoa eta ingurumenaren iraunkortasunaren konbinazioak antena-teknologia hau bereziki garrantzitsua egiten du barruko ingurune kontrolatuetatik kanpo etengabe funtzionatu behar duten ekipo profesionalentzat.
Ohiko galderak
1. Zein satelite sistemak onartzen ditu Body Cam GPS Antenak?
Antena GPS L1 eta BeiDou B1 maiztasunen inguruan diseinatuta dago eta sistema anitzeko GNSS aplikazioak onartzen ditu GPS, BeiDou, GLONASS eta Galileo.
2. Zergatik da garrantzitsua RHCP GNSS harrerarako?
RHCP edo eskuineko polarizazio zirkularra bat dator GNSS sateliteen seinale arrunten polarizazio-ezaugarriekin. Harreraren koherentzia hobetzen eta islatutako edo gaizki polarizatutako seinale batzuen eragina murrizten lagun dezake.
3. Antenak funtziona dezake muturreko tenperaturetan?
Zehaztutako funtzionamendu-tenperatura-tartea -40 °C eta +75 °C artekoa da, antena kanpoko eta industriako aplikazio zorrotz askotarako egokia da.
4. Antena pertsonalizatu al daiteke gorputz-kameraren diseinu berri baterako?
Bai. Jatorrizko fabrikatzaile gisa, Qianmu-k antenen garapen pertsonalizatua onartzen du gailuaren egituraren, funtzionamendu-maiztasunaren, instalazio-baldintzen, konektoreen konfigurazioaren eta RF errendimenduaren helburuen arabera.
5. Zenbateko tartea mantendu behar da 4G/5G eta Wi-Fi antenetatik?
Gutxieneko 15 mm-ko bereizketa gomendatzen da produktuaren egiturak ahalbidetzen duenean. Azken distantzia RF proben bidez baieztatu behar da, itxituraren geometriak eta barruko elektronikak antena posizio optimoa alda dezaketelako.
6. Kanpoko probak beharrezkoak al dira antena instalatu ondoren?
Bai. Oso gomendagarria da gailuan kanpoko probak egitea. Ingeniariek sateliteen eskurapena, kokapen-zehaztasuna, abiarazte hotz eta beroa eta ibilbidearen jarraitasuna egiaztatu beharko dituzte antena azken itxituran integratu ondoren.
Ondorioa
GNSS antena fidagarri bat gorputzean jantzitako kamera profesional baten osagai kritikoa da, kokapen-errendimenduak kokapenaren zehaztasunean, ebidentziaren trazabilitatean eta funtzionamenduaren fidagarritasunean eragiten duelako. Zeramikazko eraikuntzak, RHCP polarizazioak, sistema anitzeko GNSS bateragarritasuna, interferentzia kontrolak eta tenperatura zabaleko errendimenduak oinarri sendoagoak eman ditzake gorputz-kameraren aplikazio zorrotzetarako.
Qianmu-k antenen I+G, fabrikazioa, RF probak eta ekoizpen pertsonalizatua konbinatzen ditu gorputz-kameraren fabrikatzaileei eta sistema integratzaileei laguntzeko. Maiztasun-bandak, dimentsioak, konektoreak, instalazio-egiturak edo RF optimizazioa behar dituzten proiektuetarako, arakatu Body Cam GPS Antena irtenbidea etajarri gurekin harremanetankontsulta teknikoak, laginak eta antena pertsonalizatuak garatzeko.
