NFC antena

Zer da NFC-n integratutako antena biguna? Zer da antena aktibo bat?

1.1 NFC antena leuna (FPC antena malgua)

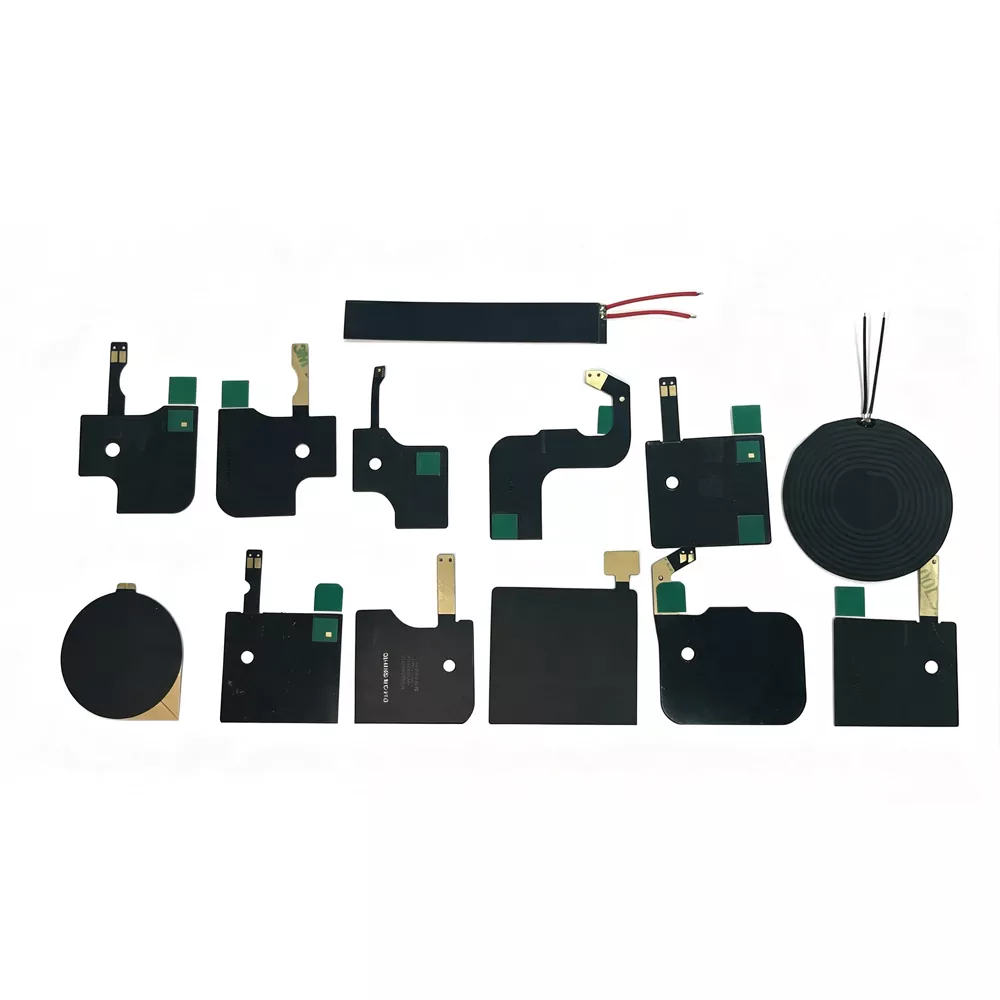

NFC integratutako antena malgua (NFC Flexible Printed Circuit Antenna) NFC antena mota bat da, zirkuitu inprimatutako plaka malgu batean (FPC) substratu batean fabrikatua eta 13,56 MHz-ko maiztasun-bandan funtzionatzeko diseinatua. Kobre elektrolitikoa erabiltzen du bobinaren material eroale gisa eta doitasun-grabazio-prozesu bat hartzen du bira eta egitura geometriko zehatzekin bobina eredu pertsonalizatuak osatzeko. Ferrita film magnetiko batekin konbinatuta isolamendu geruza gisa, antena malgu hau erraz integra daiteke gailu elektronikoetan 3M itsasgarri edo zuritzeko muntatzeko soluzioen bidez.

Oinarrizko osagaiak:

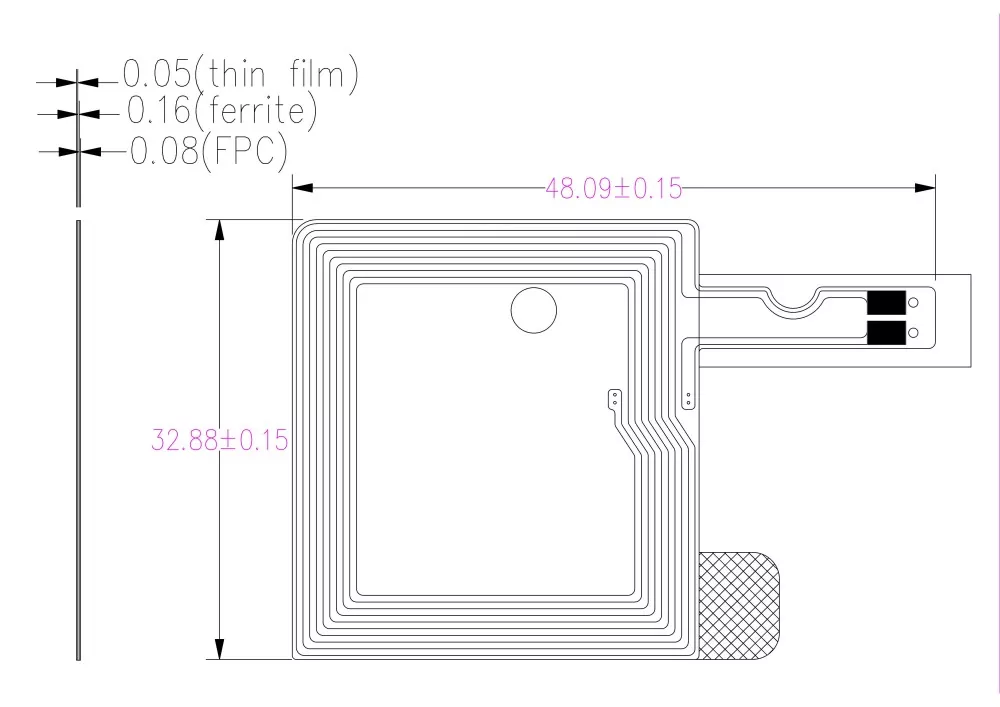

- FPC substratua:Zirkuitu-plakaren material malgua, ezaugarri arin eta tolesgarriak eskaintzen dituena, 0,14-0,27 mm arteko lodiera duena.

- Kobrezko bobina:Kobrezko grabaketa elektrolitikoaren bidez fabrikatuta, bobinaren egiturak antenen induktantzia eta erresonantzia-maiztasunaren errendimendua zehazten ditu.

- Ferrita geruza:Iragazkortasun handiko material magnetikoa, metalen interferentziak murrizten dituena, eremu magnetikoaren isolamendua hobetzen duena eta seinalearen transmisioaren noranzkotasuna hobetzen duena.

- Geruza itsasgarria:Jatorrizko 3M itsasgarri-materialak erabiltzen ditu, lotura-indarra fidagarria eta tenperatura altuko erresistentzia bikaina eskainiz.

- Konexio metodoak:Hainbat konexio-aukera onartzen ditu, IPEX terminalak, soldadura-buruak, malguki-kontaktuak eta beste interfaze pertsonalizatu batzuk barne.

1.2 NFC antena aktiboa

NFC Antena Aktibo batek NFC antena konbentzionalean oinarritutako antena-sistemari egiten dio erreferentzia, kontakturik gabeko frontend aktiboa edo seinalea anplifikatzeko/gidatzeko zirkuitu bat integratzen duena.

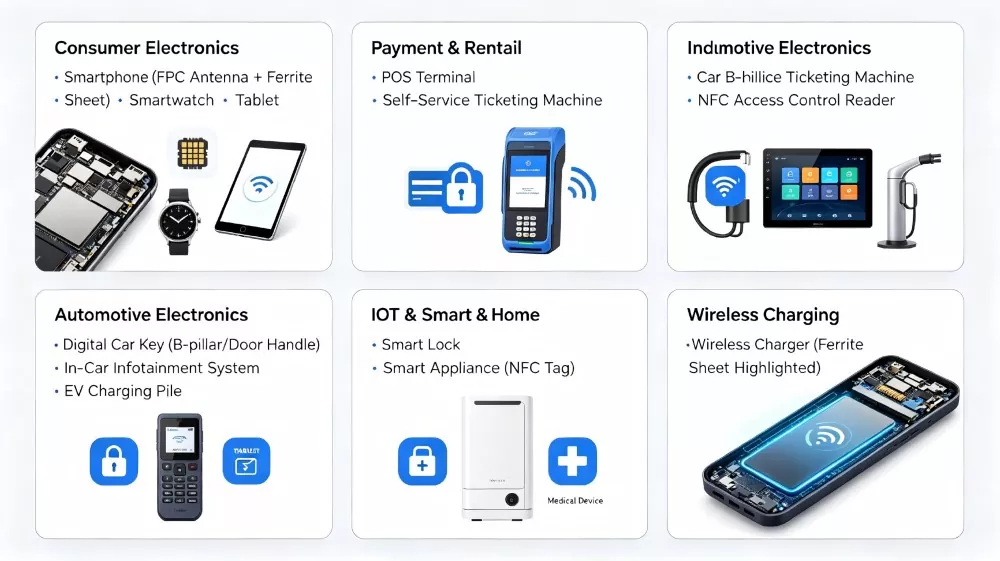

Gailu aplikagarriak

Zergatik aukeratu Qianmu Communication-en NFC antena?

1. Diseinu ultra-mehea eta malgua - 0,14-0,27 mm-ko lodiera, gailu ultrameheetarako eta instalazio-baldintza malguetarako ezin hobea.

2. Ferrita isolatzeko geruza - Ferrita estandarra barne, ingurune metalikoen interferentziaren aurka modu eraginkorrean babesten duena.

3. Instalazio-metodo anitz - hainbat aukera onartzen ditu, besteak beste, 3M atzealde itsasgarria (itsasgarri kengarria), IPEX terminalak eta soldadura.

4. Tenperatura zabaleko funtzionamendua - Funtzionamenduaren tenperatura tartea: -40 ℃ eta + 85 ℃

5. Arauekin guztiz betetzen - RoHS ingurumen-arauak betetzen ditu

6. Pertsonalizatutako Zerbitzuak - Guztiz pertsonaliza daitekeen euskarria dimentsioetarako, formarako, bobinaren biraetarako, induktantzia-balioetarako eta abar.

7. Entrega azkarra - Laginaren ekoizpen azkarra eta ekoizpen masiboaren entrega eraginkorra.

8. Simulazio-laguntza profesionala - Simulazio elektromagnetikoak eta makina osoak optimizatzeko gomendioak ematea.

RF portaera eta sistema-mailako gogoetak

NFC antena baten errendimendua bere oinarrizko zehaztapen elektrikoen araberakoa da, baita azken gailuaren egiturak sortutako ingurune elektromagnetiko orokorraren araberakoa ere. Materialen hautapena, barne-diseinua eta inguruko osagaiak bezalako faktoreek nabarmen eragin dezakete antenen eraginkortasuna eta komunikazio-egonkortasuna.

1. Metalezko desatonizazio efektua

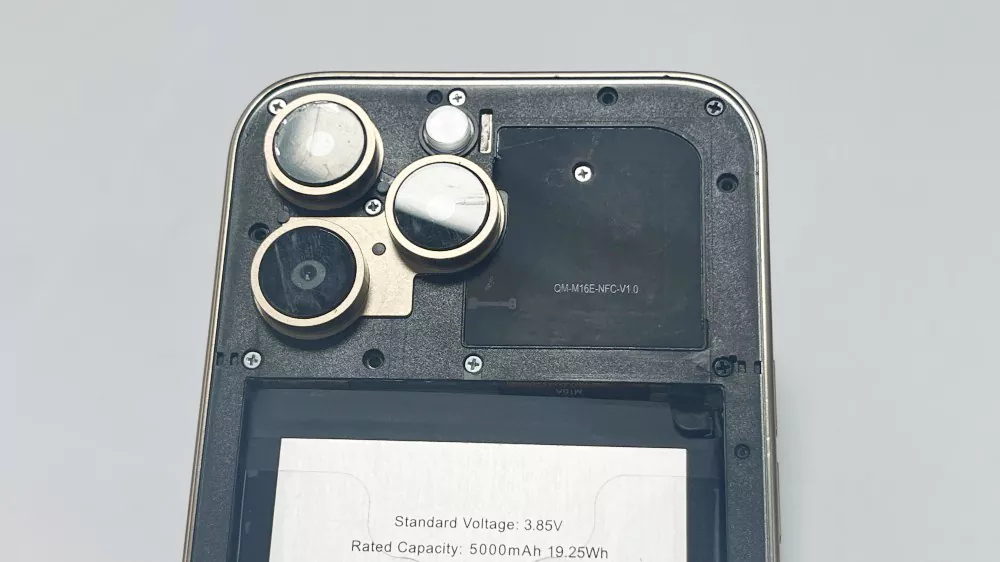

Antena bat osagai metalikoetatik gertu instalatzen denean, bateriak, estalkiak edo armairu mekanikoak barne, eragindako korronte ertainek ezaugarri elektromagnetikoak alda ditzakete eta erresonantzia-maiztasuna alda dezakete. Ferrita isolamendu egokirik gabe, desintonizazio-efektu honek erresonantzia desbideratzea, akoplamenduaren errendimendu txikiagoa eta komunikazioaren fidagarritasuna murriztea eragin dezake.

2. Ferrita geruzaren funtzioa eremuaren egonkortzean

Ferrita geruza magnetikoak interferentzia babesa baino gehiago eskaintzen du. Fluxu magnetikoaren gidaritza-geruza gisa ere funtzionatzen du, eremu magnetikoa antena ez-metalezko alderantz zuzenduz. Horrek akoplamenduaren eraginkortasuna hobetzen laguntzen du, seinalearen transmisioa optimizatzen eta energia-galera gutxitzen laguntzen du metalezko osagaiak gertu dauden aplikazioetan.

3. Inpedantzia parekatzeko sentsibilitatea

13,56 MHz-n funtzionatzen duten NFC sistemek inpedantzia bat etortze zehatza behar dute, itxituraren diseinuan, itsasgarriaren lodieran eta bobinaren deformazioaren aldaketekiko sentikortasunagatik. Egitura mekanikoaren aldakuntza txikiek erresonantzia puntuan eta Q faktorearen errendimenduan eragina izan dezakete, eta sistema-mailako sintonizazioa beharrezkoa da antena integratu ondoren.

4. Gailuaren arkitekturarekin akoplatzea

Antenen errendimenduan inguruko materialen ezaugarri dielektrikoek ere eragiten dute, plastikozko karkasak, beirazko estalkiak eta PCB pilatzeko egiturak barne. Konstante dielektriko handiagoak dituzten materialek kapazitate parasito gehigarria sar dezakete, banda-zabalera estuagoa eta komunikazio marjina murriztea eraginez.

5. Sistema aktiboaren vs pasiboaren eragina

NFC antena aktiboen konfigurazioetarako, gidatzeko zirkuituak zuzenean eragiten du eremu elektromagnetikoaren banaketan eta indarran. Ikuspegi honek komunikazio distantzia heda dezakeen arren, karga aldaketekiko sentikortasuna ere areagotzen du eta lurra, blindajea eta sistema orokorraren diseinuaren kontrol zehatzagoa eskatzen du.

Zehaztapen teknikoak

Ikaskideekin alderatuta: Qianmu Communications-en abantaila bereizgarriak

Instalazio Gida

Atzealde itsasgarriaren instalazioa (FPC antena malgua)

Hau da gehien erabiltzen den NFC antena instalatzeko metodoa:

Instalazio urratsak:

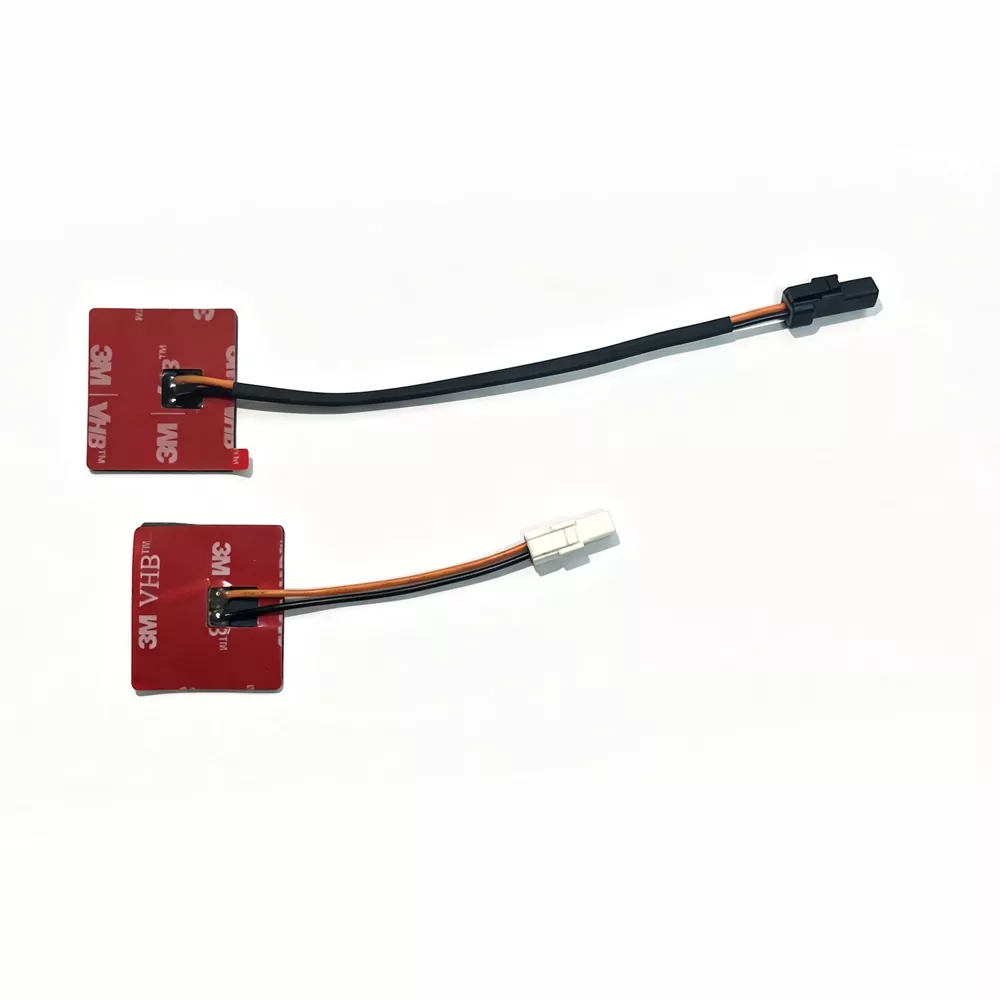

1. Garbitu gainazala - Erabili alkohol-zapi bat instalazio-eremua garbitzeko (gailuaren karkasaren barruko gainazala edo bateriaren gainazala), oliorik eta hautsik gabe dagoela ziurtatuz.

2. Kendu askatzeko estalkia - arretaz kendu 3M itsasgarriaren babes-filma antena atzealdetik.

3. Lerrokatzea eta kokatzea - ​​Lerrokatu antena izendatutako instalazio-kokapenarekin, bobina eremua oztoporik gabe dagoela ziurtatuz.

4. Sakatu irmo eta uniformeki - erditik ertzetara aire-burbuilak ezabatzeko.

5. Ondatzea eta itxarotea - Utzi 24 orduz egonean lotura-indar optimoa lortzeko.

Instalazio-oharrak:

Bezeroen iritziak

"Qianmu Communications-en NFC integratutako antena bigunak errendimendu egonkorra erakutsi du gure smartphone-aren modelo berrian, 85 mm-ko irakurketa-tartea lortuz. Ferrita geruzak eraginkortasunez babesten du bateriaren interferentziaren aurka, eta ekoizpen masiboan kalitatearen koherentzia bikaina da." - Marka fabrikatzailea, Shenzhen Junge Technology Co., Ltd.

"POS terminaletan erabiltzen diren NFC antena aktiboek fidagarritasun handia eta RF eremu sendoak eskatzen dituzte. Qianmu Communication-en produktuek gure EMVCo proba zorrotzak gainditu dituzte eta dagoeneko 300.000 unitate baino gehiago erosi ditugu". – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Payment terminal fabrikatzailea

Ohiko galderak

Q1: Zein da NFCn integratutako antena bigunaren funtzionamendu-maiztasuna?

E: NFC nazioartean estandarizatuta dagoen 13,56 MHz ± 7 kHz-ko maiztasun-bandan funtzionatzen du, eremu hurbileko komunikazio sistemetan erabili ohi dena irismen laburreko haririk gabeko datu-transferentziarako.

2.G.: Zein da irakurtzeko distantzia tipikoa?

E: Komunikazio-tartea zentimetro gutxi batzuetara mugatzen da, normalean 5-8 cm ingurukoa, antena-diseinuaren, gailuaren egituraren eta instalazio-baldintzen arabera.

3.G.: Noiz behar da ferrita nukleoa duen NFC antena bat?

A: Antena bateria baten gainazalean, metalezko itxitura baten ondoan edo osagai metalikoak dituen ingurune batean instalatu behar denean, ezinbestekoa da ferrita geruzaz hornitutako antena erabiltzea. Ferrita geruzak metalak eragindako alderantzizko korronte-interferentziak modu eraginkorrean isola ditzake.

4.G.: Zein da NFC integratutako antena bigun baten eta antena aktibo baten artean?

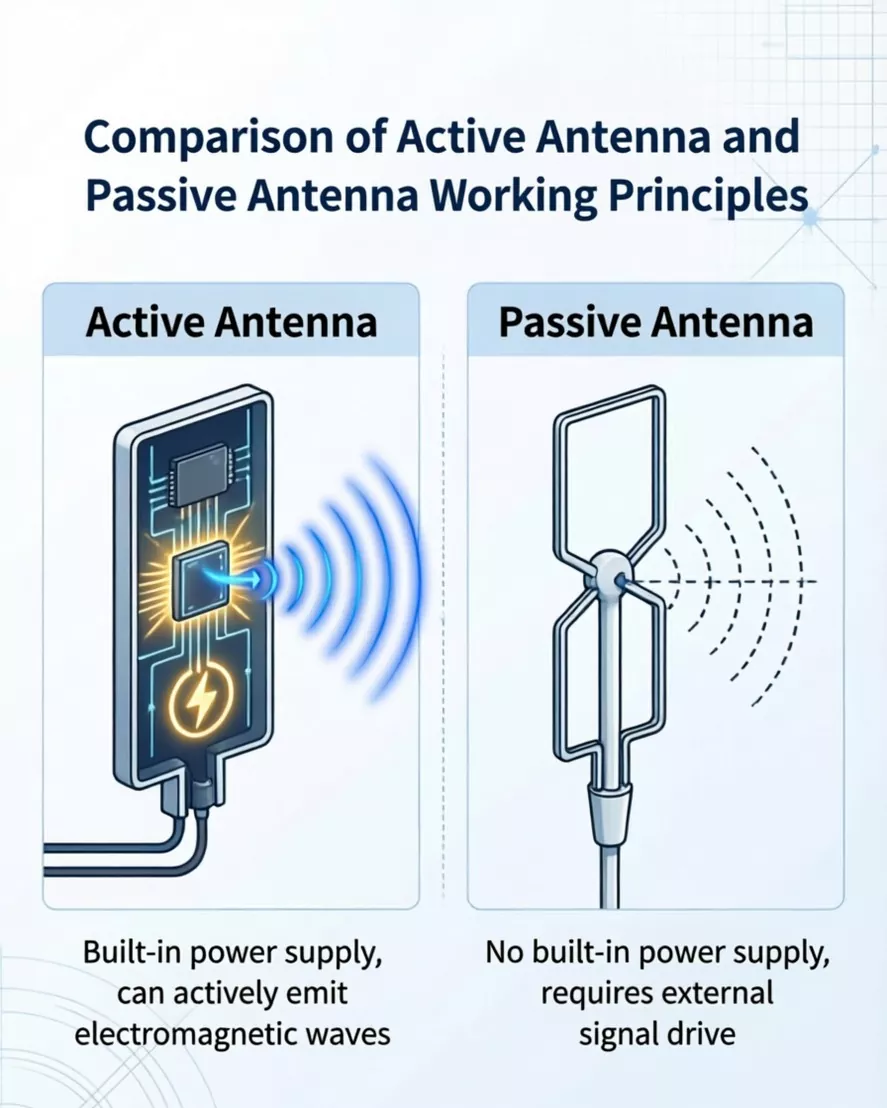

E: Eraikitako antena pasiboa irakurle/idazlearen eremu magnetikoaren indukzioan oinarritzen den osagai pasiboa da funtzionatzeko, eta NFC aplikazio estandaretarako egokia da. Antena aktiboak seinalearen anplifikazioa eta gidatzeko zirkuituak integratzen ditu, eta RF eremu indartsuagoa sortzeko aukera ematen du, seinale sendoagoa behar duten ordainketa-terminalak bezalako eszenatokietarako aproposa da.

Q5: Tamaina eta forma pertsonalizatu al daiteke?

E: Bai, Qianmu Communications-ek tamaina guztietako diseinu pertsonalizatuak onartzen ditu, forma angeluzuzenak, zirkularrak eta irregularrak barne.

Q6: Zein induktantzia-barruti erabiltzen da normalean?

A: Diseinu tipikoak 1-2 μH-ko induktantzia tartean kokatzen dira, sintonizazio eta inpedantzia parekatzeko eskakizunen arabera.

Q7: Zein dira ohiko instalazio-metodoak?

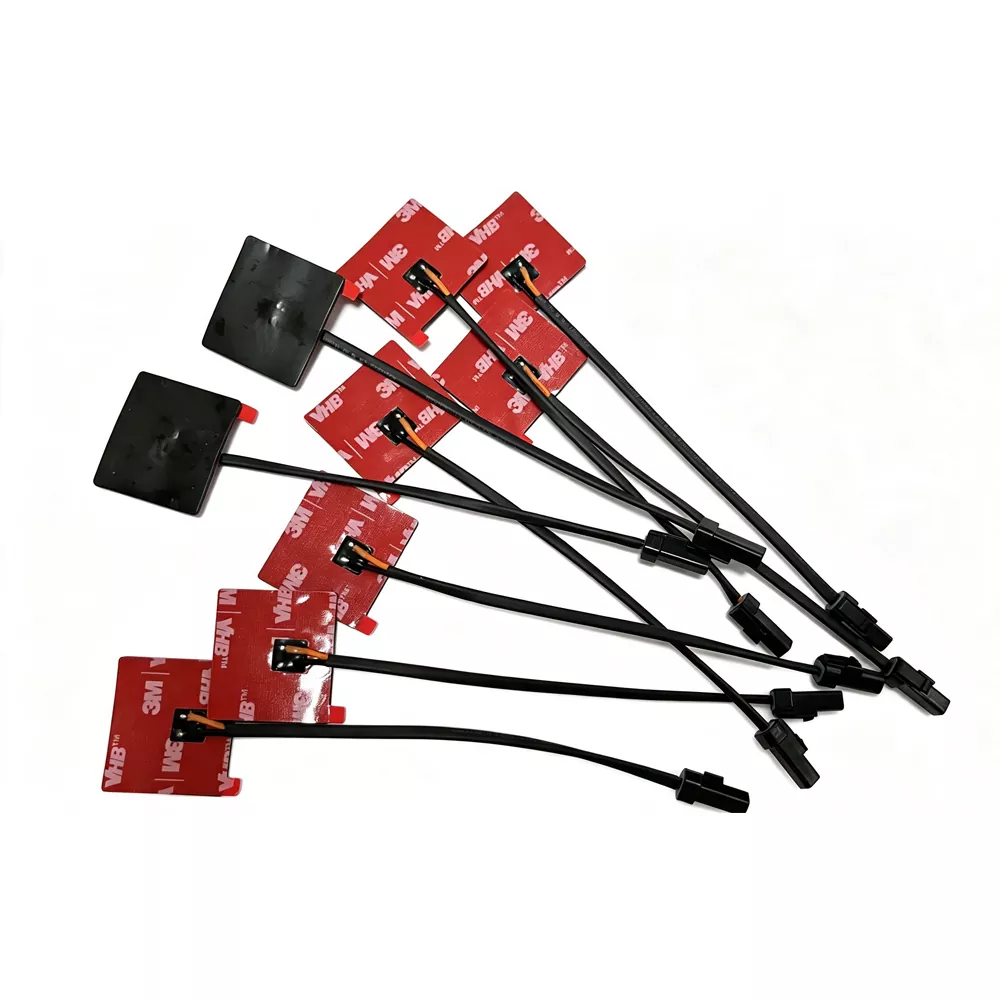

A: Hiru instalazio-metodo nagusi daude: ① 3M atzealde itsasgarria (FPC antena malgua - gehien erabiltzen dena); ② IPEX konektorea (plug-in mota); ③ Soldatzeko instalazioa.
