Lora Antena

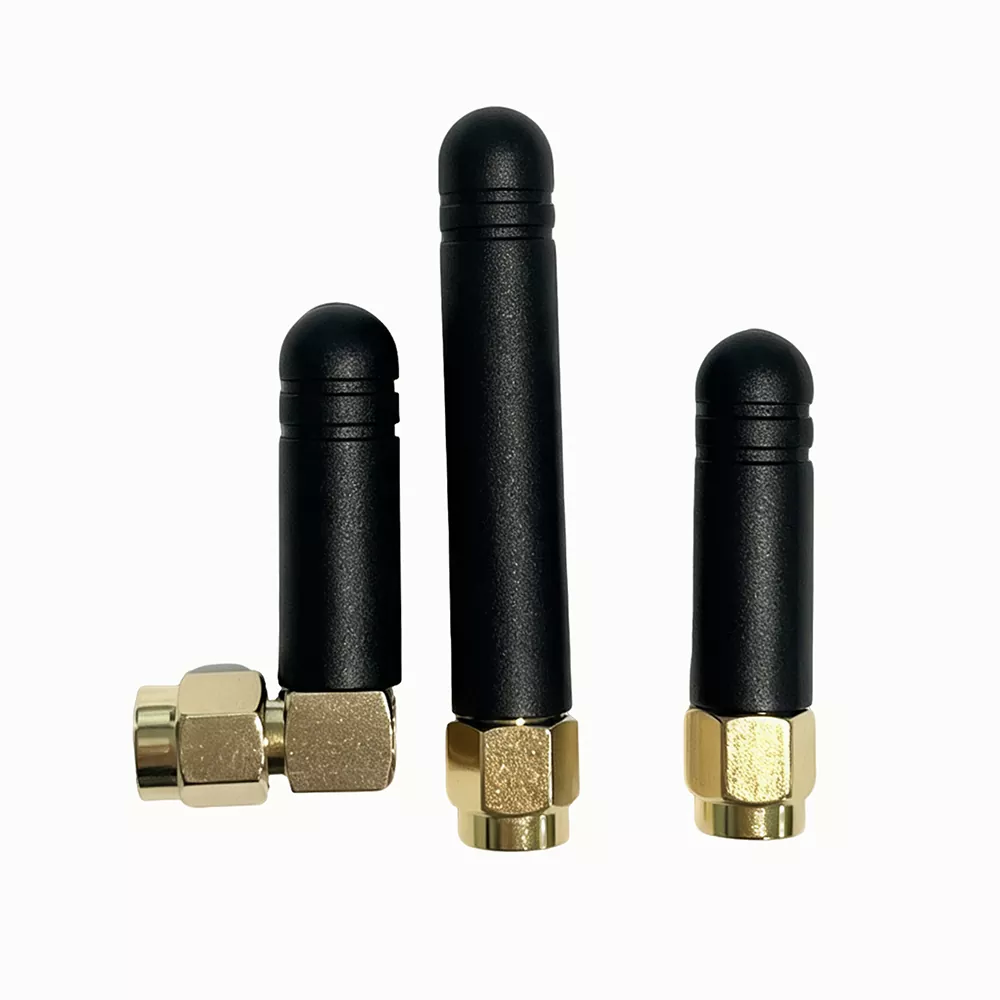

LoRa Antenna 433MHz eta 868–920MHz industria-IoT RF kanpoko haga antena da, irismen luzeko espektro zabaleko komunikaziorako diseinatua.

Qianmu Communication-ek garatua, antena honek gailuen karkasetan, zutoinetan eta kaxetan malgutasunez instalatu daitekeen kanpoko haga egitura zatitua hartzen du, metalezko maskorrek, hormek eta plaka nagusiek eragindako seinaleen babes-galera murrizteko.

Pieza bakarreko kobre hutsezko osziladorea eta eguraldiarekiko erresistentea den PVCzko karkasa erabiltzen ditu, 433MHz-ko behe-banda eta 868-920MHz-ko ISM banda globala zehatz-mehatz estaliz.

Batch errendimendu egonkorrarekin, LoRa antena distantzia luzeko potentzia baxuko IoT sareko proiektuetarako egokia da.

Lan-printzipioa

Qianmu Communication 433/868–920MHz LoRa Antenak osziladore erresonante segmentatu baten diseinua erabiltzen du RF erradiazio omnidirezionalearekin konbinatuta distantzia luzeko seinaleen transmisioa eta harrera lortzeko.

Barne-egiturak RF konektorea, inpedantzia bat datorren osziladorea, isolamendu babes-geruza eta babes iragazgaitza ditu. Errendimendu-parametro guztiak konpainiaren RF laborategiak probatzen ditu sare-analisi bektorial bat erabiliz.

1. Banda Bikoitzeko Segmentuzko Erresonantzia Diseinua

Antenak 433MHz-ko maiztasun baxuko bandarako eta 868-920MHz-ko ISM bandarako modu independentean parekatzen diren bi osziladore integratzen ditu. Neurtutako banda osoko VSWR ≤1,3 da, bi maiztasun-tarteetan erresonantzia egonkorra bermatuz.

Antena batek bi LoRa komunikazio banda onartzen ditu inbentario bereizirik behar izan gabe.

2. 360°-ko Erradiazio Omnidirekzionaleko Diseinua

Hagaxka formako osziladore-egitura simetrikoak erradiazio horizontal uniformea ​​eskaintzen du ≤1dB-ko fluktuazioarekin eta seinalearen puntu itsuak murrizten ditu.

Transmisio-potentzia beraren pean, eremu ireki batean neurtutako transmisio-distantzia gailu integratuaren antena baino 2,8 aldiz handiagoa da, eta norabide anitzeko gailuen sareak onartzen ditu seinale desorekarik gabe.

3. Metalezko blindajea eta interferentziaren aurkako egitura

Kobrezko blindaje-eraztunak antenen oinarrian integratuta daude atebideko plaka nagusien, industria-motorren eta elikatze-kableen interferentzia elektromagnetikoak murrizteko.

Interferentzia-ingurune indartsuetan, hala nola fabriketan eta azpiestazioetan, neurtutako datu-paketeen galera % 65 murrizten da, IoT datu-transmisio egonkorra bermatuz.

4. Kanpoko Eguraldiarekiko Erresistentearen Egitura

Antenak PVC iragazgaitzezko etxebizitza lodi bat hartzen du, gomazko juntura zigilatuekin. 72 orduko zahartze ziklikoko probak eta euri-uraren erresistentzia probak gainditu ditu -40°C-tik +70°C-ra.

Osziladorea oxidaziotik babestuta geratzen da, ≤±2MHz-ko maiztasun-desbideratzearekin, kanpoko errendimendu egonkorra mantenduz.

5. 50Ω-ko inpedantzia estandarra parekatzea

Antenak fabrikako inpedantzia doikuntza zehatza erabiltzen du eta RF interfaze estandarrak onartzen ditu LoRa gailuetarako.

Inpedantzia desegokiak eragindako seinalearen isla murrizten du, gailuaren transmisio-potentzia % 12 jaisten du eta terminalen bateriaren iraupena luzatzen du.

Gailu osagarriekin bateragarria

LoRa antena honek RF bateragarritasun handia du eta zuzenean konektatu daiteke potentzia baxuko iot komunikazio terminal gehienetara egokitzaile osagarririk gabe.

1. LoRa komunikazio-ostalaria: 433MHz LoRa atebidea, 868/915MHz LoRa kontzentratzaile industriala, kanpoko LoRa eskuratze oinarrizko estazioa, haririk gabeko datu-transmisioko irratia

2. Sentsazio-terminal adimendunak: lurzoruaren tenperatura eta hezetasun sentsorea, uraren kalitatea kontrolatzeko zunda, gas/su kearen alarma, likido-mailako presio-biltzailea.

3. Gauzen Internet industriala (iot) gailuak: tailerreko datuak eskuratzeko terminala, produkzio-lerroa haririk gabeko kanban, biltegiko ondasunen kokapena etiketa ostalari

4. Hiri adimendunaren osagarriak: lanpara bakarreko kontrolagailua, aparkaleku detektagailu magnetikoa, estalkiaren egoera monitorea, kanpoko segurtasun alarma ostalaria.

5. Rf osagarrien osagaiak: RF elikadura, seinale potentzia banatzaileak, RF errele anplifikazio moduluak

Zehaztapen tekniko normalizatuak

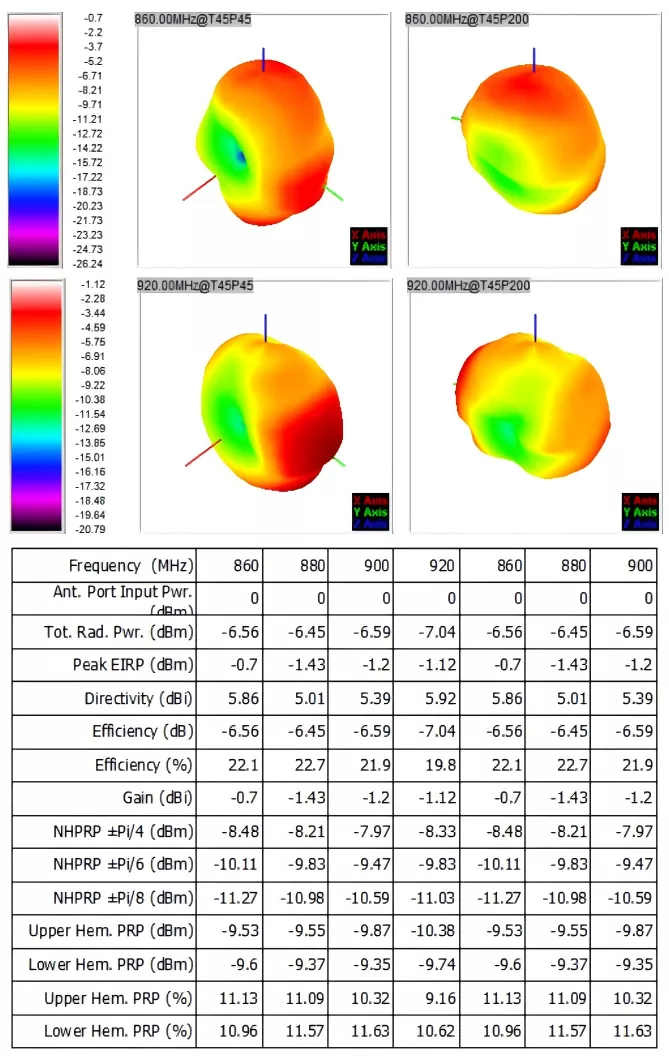

Parametro guztiak RF kamera anekoikoen barneko proben emaitzak dira. LoRa antena lote bakoitzak paper-fabrikako proba-orri batekin dator, proiektua onartzeko, esportatzeko aduana-aitorpenerako, A alderdiaren titulazio egiaztatzeko erabil daitekeena:

Erosketa Gida

IoT erosle eta I+Gko ingeniari askok prezioaren arabera hautatzen dituzte ereduak, eta horrek transmisio distantzia nahikoa ez izatea, kanpoko kalteak, proiektuak birmoldatzea eta kostuak handitzea eragin dezake.

Qianmu Communication LoRa Antena erostean, eredua lau faktore gakoren arabera hauta daiteke:

1. Hautatu Maiztasun Banden Baldintzen arabera

Europako esportazioetarako eta barneko udal proiektuetarako, 868MHz-ko banda hobesten da. 433MHz-ko banda egokia da etxe-lurren aplikazioetarako eta 433MHz-ko sentsore-gailu industrialetarako.

Banda anitzeko sare hibridoen proiektuetarako, aukeratu 433/868–920MHz-ko banda bikoitzeko LoRa kanpoko antenak antena batekin gailu desberdinak onartzeko.

2. Hautatu ingurune eragilearen arabera

Barruko gela lehor eta bulegoetarako, eredu estandarrak aplikazio baldintzen arabera hauta daitezke.

Kanpoko nekazaritzarako, udal faroletarako eta kostaldeko hezetasun handiko edo gatz handiko inguruneetarako, aukeratu IP65 eredu iragazgaitzak eta eguraldiarekiko erresistenteak ura sartzea eta huts egitea ekiditeko.

Iparraldeko eremuetan zero azpiko tenperatura duten eskualdeetarako, ziurtatu produktuak ≥-40°C-ko tenperatura baxuko funtzionamendua onartzen duela.

3. Hautatu Transmisio-distantzia-baldintzen arabera

Distantzia laburreko barruko ekipoetarako, irabazi baxuko antenak hauta daitezke.

Kanpoko monitorizazio-aplikazioetarako nekazaritza-lurretan eta hainbat kilometro hartzen dituzten parkeetan, irabazi handiko banda bikoitzeko antenak erabili behar dira atebidearen inbertsioa murrizteko.

4. Hautatu Proiektuaren Baldintzen arabera

Laborategiko probetarako eta epe laburreko proiektuetarako, eredu estandar kopuru txikiak eros daitezke.

Epe luzerako eskala handiko proiektuetarako, esate baterako, hiri adimentsuak eta nekazaritza adimenduna, serigrafia inprimatutako logotipoekin eta interfaze dedikatuekin pertsonalizatzea hauta daiteke, ekipoen itxura koherentea mantentzeko eta epe luzerako funtzionamendu eta mantentze-kostuak murrizteko.

Ohiko galderak

Q1: LoRa kanpoko antena honek 433MHz eta 915MHz-ko maiztasun-bandak onartzen al ditu aldi berean?

A1: Qianmu Communication-en LoRa kanpoko antena 430-440MHz, 860-930MHz-en gama osoa hartzen du, eta guztiz bateragarria da 433MHz, 868MHz eta 915MHz-ko ISM bande nagusiekin. Antena bakarra eskualde ezberdinetako LoRa gailuetara egokitu daiteke.

Q2: Antena interfazea, etxebizitza LOGOA eta esportazio-ontzia pertsonalizatu al daitezke?

A2: guztiz pertsonalizagarria. Sorburu Fabrika gisa, RF interfaze mota desberdinak ordezkatu ditzakegu, hala nola SMA/BNC/N/IPEX eskaeraren arabera, bezeroaren markaren LOGOaren serigrafia onartzen duen maskorrean, ingelesezko esportazio koloreko kutxa neutro pertsonalizatua eta OEM/ODM eskaera pertsonalizatuetarako gutxieneko eskaera-kopurua malgutasunez negoziatu daiteke.

Q3: Nola berretsi dezakegu LoRa kanpoko antenaren benetako transmisio-distantzia? Eman al ditzakegu neurtutako datuak?

A3: Bai. LoRa kanpoko antena sorta bakoitzak irrati-maiztasuneko ganbera anekoikoko proba-txosten batekin dator.
