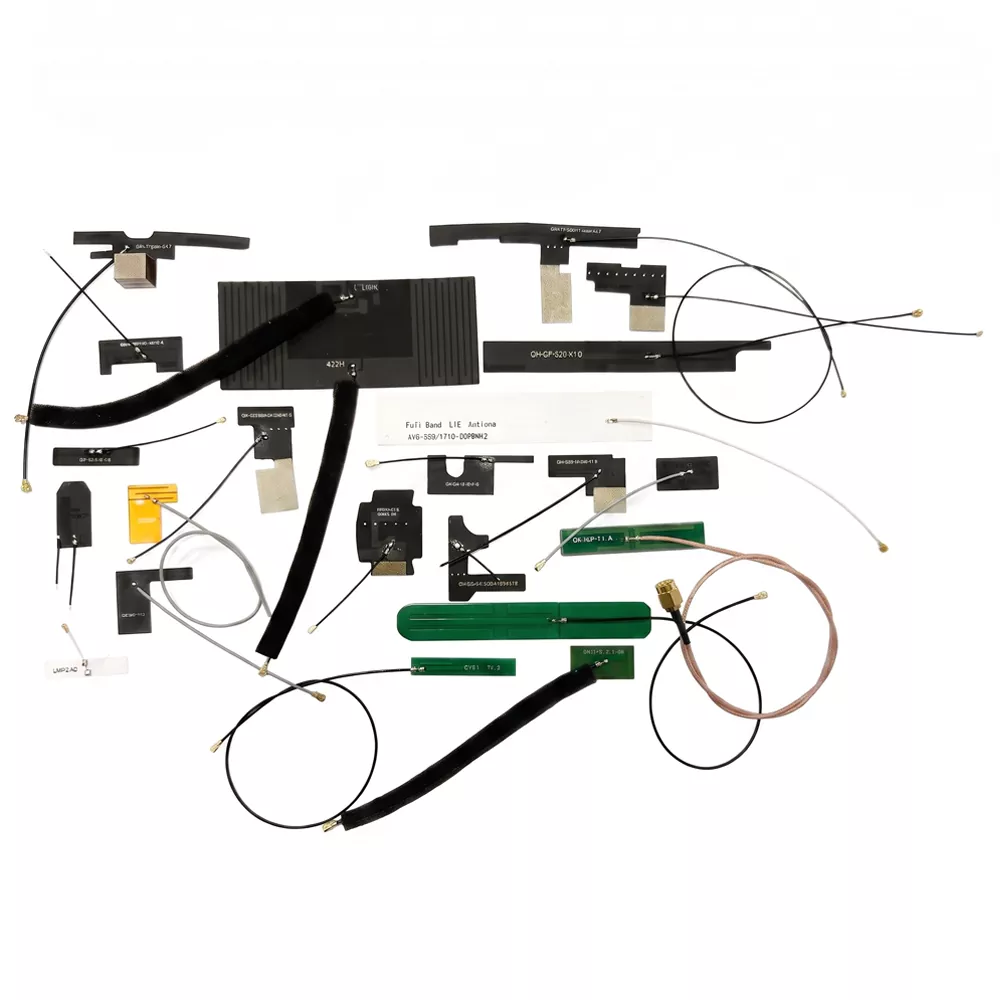

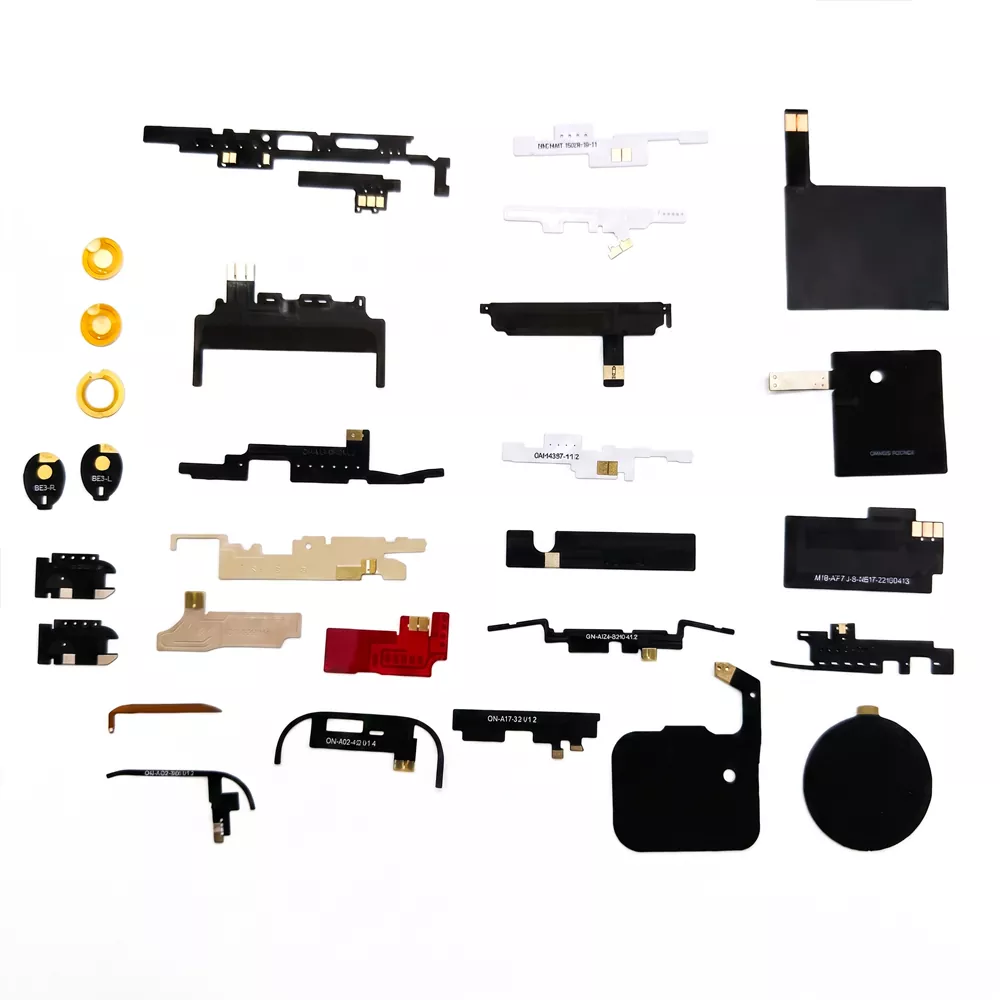

Zirkuitu Inprimatu Malguaren Antena (FPC)

Zer da FPC antena bat?

FPC antena edo Zirkuitu Inprimatu Malguaren Antena (FPC), PI eta PET film malguak erabiltzen ditu substratu gisa eta grabatuz eta inprimatuz fabrikatzen da antena zirkuituak sortzeko. Ezaugarri arinak, meheak, malguak eta tolesgarriak ditu, gainazal kurbatuetara egokitzeko. Bere lodiera 0,03 eta 0,2 mm bitartekoa da, eta bere pisua gramo 1 baino txikiagoa da. Antenak haririk gabeko seinaleak transmititu eta jaso ditzake eta WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT eta LoRa barne protokoloekin bateragarria da, 2,4 GHz, 5 GHz eta 5,8 GHz maiztasun-bandak hartzen dituena. Qianmu Communications FPC antenen fabrikatzaile profesionala da, industrian urteetako esperientzia handia duena. Mikrouhin-labe anekoikoko hiru ganberaz hornituta gaude eta I+Gko hamar langile baino gehiago ditugu, zerbitzu bakarrekoak eskaintzeko aukera ematen diguna: antenen soluzioen diseinutik ekoizpen masiboraino.

Salmenta puntu gakoa

Ultra-mehea eta malgua, espazioan libre.

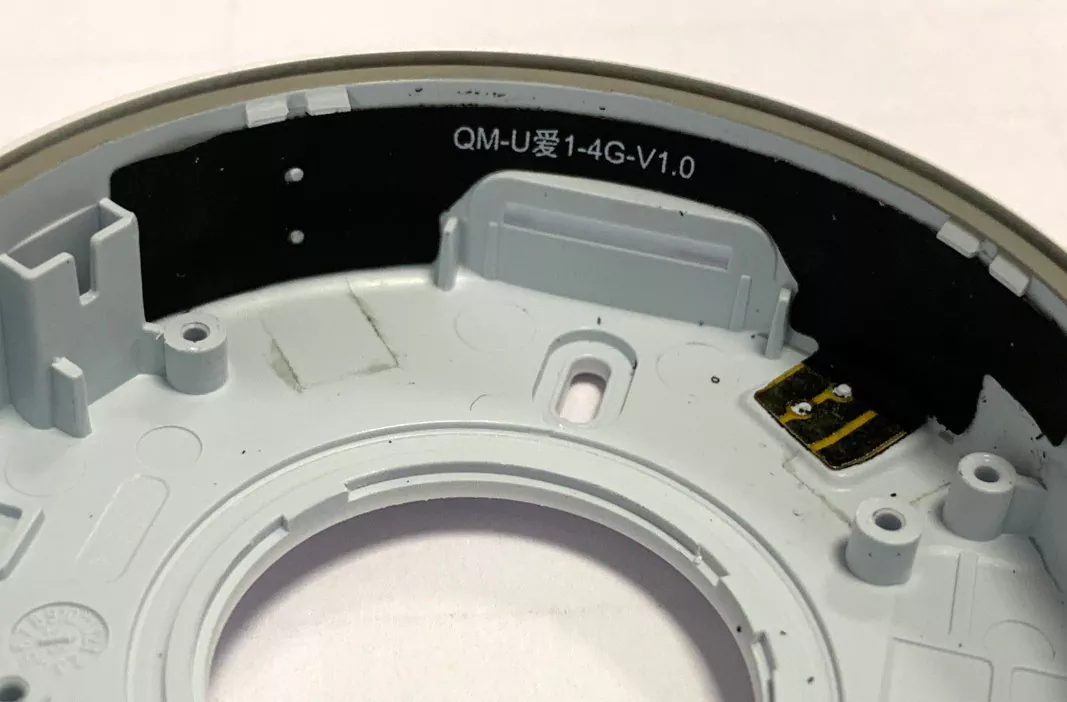

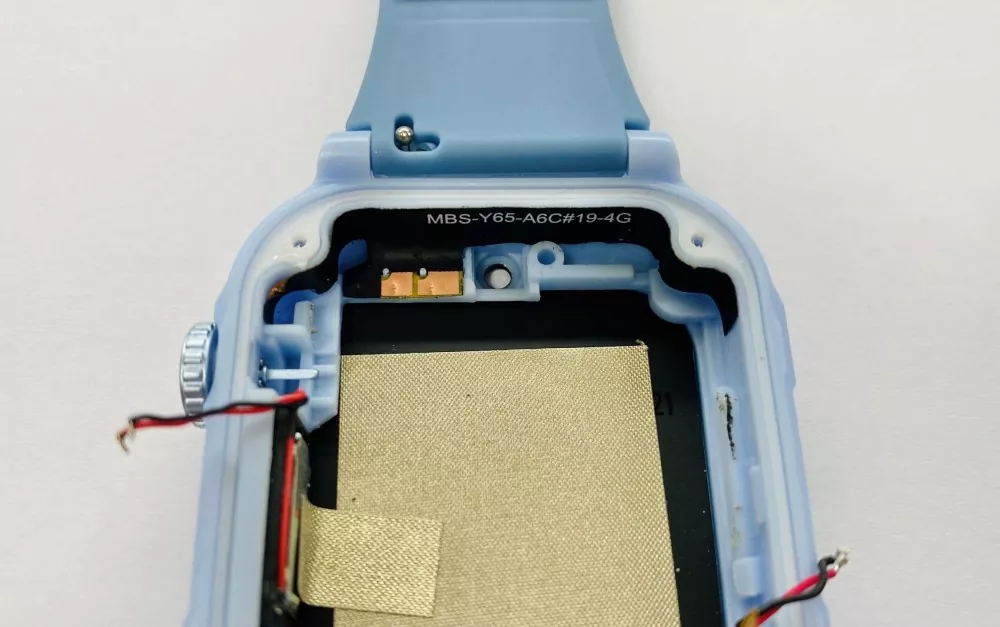

Zirkuitu Inprimatu Malguaren Antena (FPC) 0,03-0,2 mm-ko lodiera besterik ez du eta nahieran tolestu edo tolestu daiteke. Gailuaren barruko barrunbearen horman zehar 90° okertu daiteke, egitura-diseinu konplexu ezberdinetara ezin hobeto moldatuz. Gailuaren karkasa laua edo kurbatua den, FPC antena erraz molda daiteke bere gainazalera.

Banda anitzeko banda zabaleko estaldura

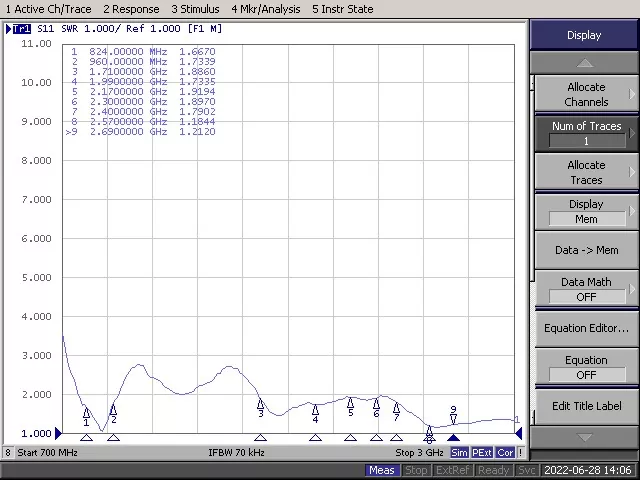

Hainbat komunikazio-protokolo onartzen ditu, besteak beste, 4G/5G, banda osoko WiFi, Bluetooth, GPS/GNSS, LoRa eta NFC. Txip bakarreko FPC antena batek 700 MHz eta 2700 MHz bitarteko maiztasun-bandak estal ditzake, edo are zabalagoak. Modu anitzeko eta maiztasun anitzeko gailuen komunikazio beharrak asetzeko.

Diseinu arina

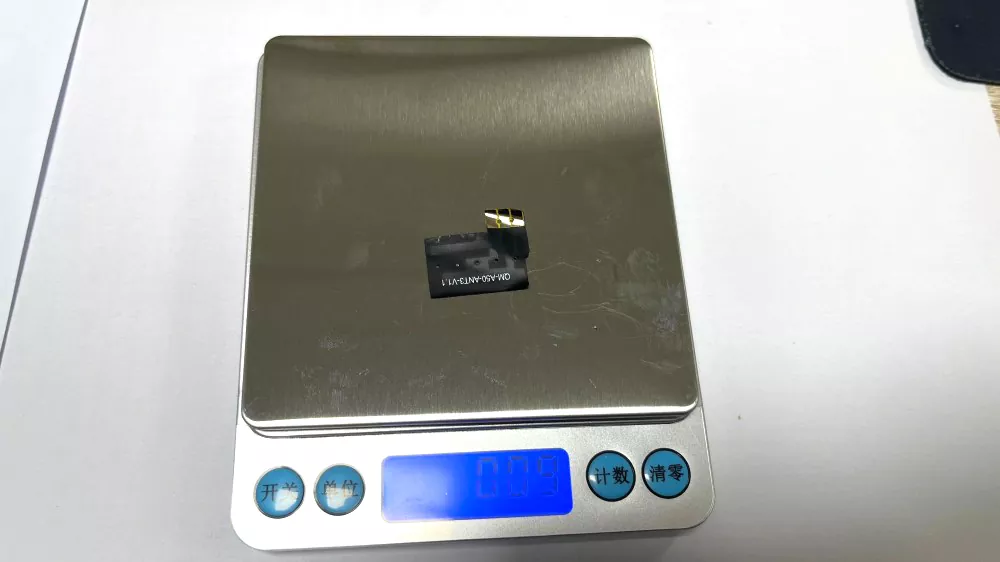

FPC antena gramo 1 baino gutxiago pisatzen du. Metalezko antena tradizionalak baino % 50 baino gehiago arinagoa. Pisuarekiko sentikorrak diren produktuetarako, hala nola gailu eramangarriak eta droneak, FPC antenak dira aukerarik onena.

Kutxatik aterata erabiltzeko prest, muntatzeko erraza.

3M 300LSE atzealde itsasgarri estandarra du, zuritu eta itsatsi bizkor muntatzeko 2 minututan. IPEX, U.FL, MHF4 eta beste konektore-aukerekin eskuragarri.

Antena instalatzeko ohar garrantzitsuak

1. Mantendu metalezko gainazaletatik urrun

Ez instalatu antena zuzenean edo metalezko gainazaletatik hurbil, horrek inpedantzia parekatzeari eragin diezaiokeelako, erradiazio-eredua aldatu eta antena-eraginkortasun orokorra murriztea.

2. Gehiegizko okertzea saihestu

Ez tolestu edo tolestu antena instalazioan zehar, gehiegizko deformazioak barne-eroalea kaltetu eta RF errendimenduari kalte egin diezaiokeelako.

3. Ziurtatu Instalazio Segurua

Konpondu antena irmo eta uniformeki instalazioan zehar, erradiazioaren errendimenduan eta seinalearen egonkortasunean eragina izan dezaketen deformazioak saihesteko.

4. Mantendu behar adinako tartea antenaren inguruan

Mantendu gutxienez 5 mm-ko tartea antenaren gainean eta bi alboetan. Saihestu metalezko osagaiak, abiadura handiko seinaleen arrastoak edo kobrezko eremu handiak antenatik gertu jartzea, errendimendu optimoa bermatzeko.

5. Kontuz maneiatu muntaian

Antenak egitura malgua duen arren, FPC materialak indar mekaniko mugatua du. Saihestu gehiegizko tira, bihurritu edo kolpeak instalatzean eta muntatzean.

6. Ingurune lehor batean gorde

Saihestu antena tenperatura altuko edo hezetasun handiko inguruneetan gordetzea. Mantendu produktua lehorra errendimendu elektriko egonkorra eta epe luzerako fidagarritasuna mantentzeko.

Kalitate Kontrola eta Probak

Qianmu Communications-ek kalitatearen kudeaketa zorrotza aplikatzen du fabrikazio prozesu osoan zehar, lehengaien ikuskapena, ekoizpenaren jarraipena eta produktu amaituaren probak barne.

Sarrerako materialaren ikuskapena

Jasotako material guztiek, FPC substratuak, kobrezko paperak, itsasgarriak eta konektoreak barne, kalitate-ikuskapen zorrotza egiten dute fidagarritasuna eta koherentzia bermatzeko.

AOI Ikuskapen Optikoa

Ikuskapen Optiko Automatizatua (AOI) antenen zirkuituaren bideratzearen zehaztasuna, soldaketaren kalitatea eta produktuaren itxura egiaztatzeko erabiltzen da fabrikazio-akatsak saihesteko.

RF errendimenduaren proba

RF parametro nagusiak, tentsio-uhin geldikorreko erlazioa (VSWR), irabazia eta erradiazio-eredua barne, gela ilun profesional batean probatzen dira antenen errendimenduak baldintzak betetzen dituela ziurtatzeko.

Ingurumenaren fidagarritasun-probak

Antenak hainbat fidagarritasun-proba egiten dituzte, besteak beste, tenperatura altuko eta baxuko txirrindularitza-probak, hezetasun-probak, tolesturako bizitza-probak eta beste ingurumen-ebaluazio batzuk.

Loteen koherentziaren kudeaketa

Produkzio-kontrol zorrotzak errendimendu koherentea eta kalitate egonkorra bermatzen ditu produktu-lote guztietan.

Antenak fabrikatzeko esperientzia profesionala

Bi hamarkada baino gehiagoz, Qianmu Communications terminalen antenen industriara dedikatu da, haririk gabeko komunikazio terminalen antenen I+G, ekoizpen eta salmentan arreta jarriz. Gure produktuak oso erabiliak dira komunikazio mugikorretarako gailuetan, telefono adimendunetan, tabletetan, ordainketa mugikorren sistemak, droneak, haririk gabeko kargatzeko gailuetan, automobiletan, oinarrizko estazioak eta eramangarriak diren gailuetan barne.

Nola aukeratu FPC antena

1. Berretsi funtzionamendu-maiztasuna

Identifikatu zure gailuak behar dituen haririk gabeko teknologiak, hala nola 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa edo NFC. Hautatu beharrezko maiztasun-banda guztiak onartzen dituen antena.

2. Ebaluatu eskuragarri dagoen instalazio-espazioa

Neurtu gailuaren barruan dagoen espazioa, luzera, zabalera eta instalazio-posizioa barne. Egitura malguari eta neurri pertsonalizagarriei esker, FPC antenak oso egokiak dira itxitura trinko edo irregularretarako.

3. Egiaztatu RF konektore mota

Egiaztatu PCBn erabiltzen den RF konektorea, hala nola IPEX, U.FL edo MHF4. Antena-konektoreak moduluaren interfazearekin bat etorri behar du RF errendimendu fidagarria bermatzeko.

4. Berrikusi RF parametro nagusiak

· Irabazia: Aukeratu irabazi egokia aplikazioaren eta instalazioaren ingurunearen arabera.

· VSWR: 2.0-tik beherako balioa gomendatzen da, oro har, inpedantzia egokitzeko.

· Eraginkortasuna: eraginkortasun handiagoak transmisioaren errendimendua eta hartzailearen sentsibilitatea hobetzen laguntzen du.

· Inpedantzia: RF inpedantzia estandarra 50Ω da eta RF moduluarekin bat etorri behar du.

5. Kontuan hartu pertsonalizazio aukerak

Produktu estandarrak zure diseinu-eskakizunak betetzen ez baditu, aukeratu pertsonalizazio-zerbitzuak eskaintzen dituen FPC antena fabrikatzailea, besteak beste, antenen dimentsioak, kablearen luzera, konektore mota eta RF sintonizazioa.

6. Hornitzailearen gaitasunak ebaluatzea

Aukeratu FPC antena hornitzaile bat kalitatea kudeatzeko sistema finkatua, RF ingeniaritza esperientzia eta fabrikazio gaitasun fidagarriak dituena, produktuaren kalitate koherentea eta epe luzerako hornidura bermatzeko.

Ohiko galderak

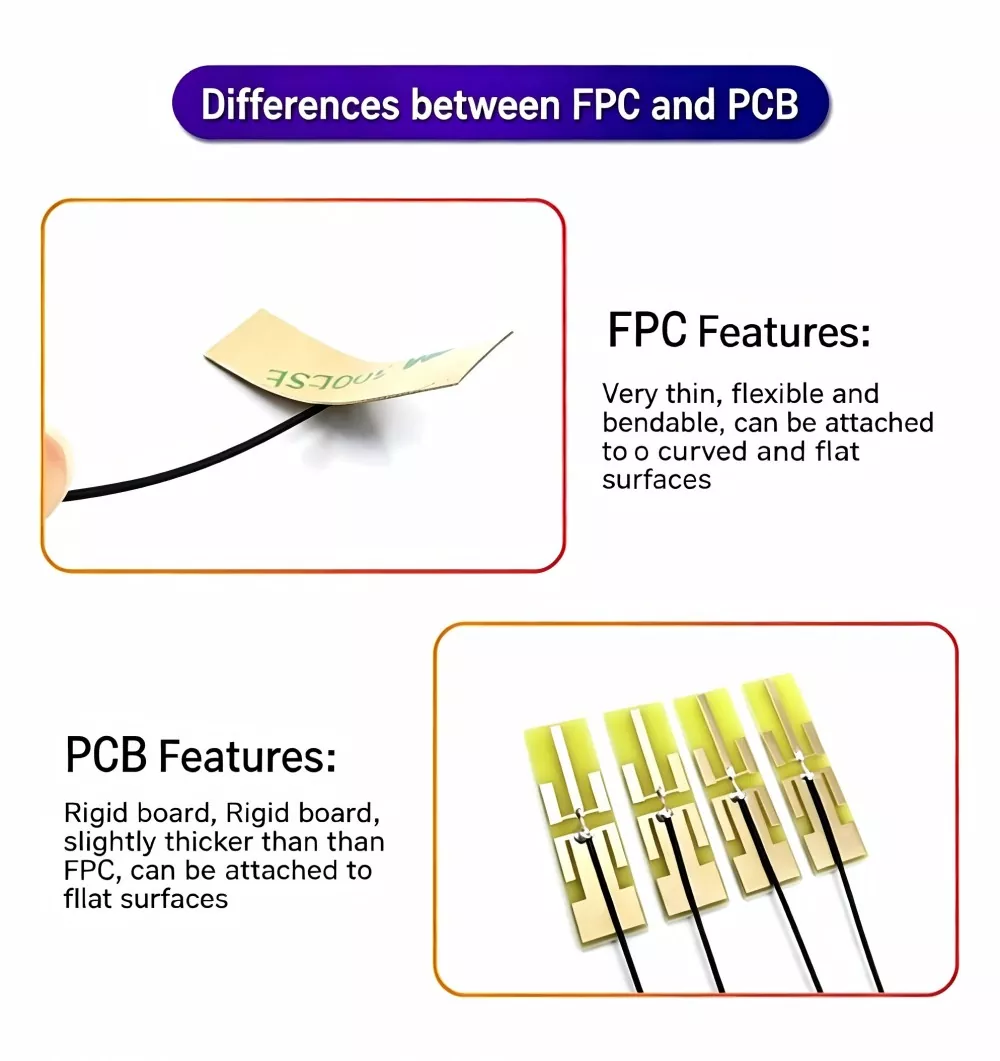

Q1: Nola aukeratzen duzu FPC antena eta PCB antena baten artean?

A: FPC malgua eta tolesgarria, espazio kurbatu eta estuetan sartzeko aproposa, gailu arin eta meheetarako hobetsita. PCB zurruna, gainazal lauetarako bakarrik egokia; aukeratu aukera hau zure aurrekontua mugatua bada eta leku zabala baduzu.

2.G.: Zein maiztasun-banda onartzen ditu FPC antenak?

A: Qianmu Communication-en FPC antenek 13,56 MHz NFCtik 6 GHz 5G arteko maiztasunak estaltzen dituzte, haririk gabeko teknologiak onartzen dituzte, besteak beste, 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa eta ZigBee.

Q3: Zein da FPC antenaren funtzionamendu-tenperatura?

A: -45 ℃ eta + 85 ℃, erabilera industrialaren estandarrak betez.

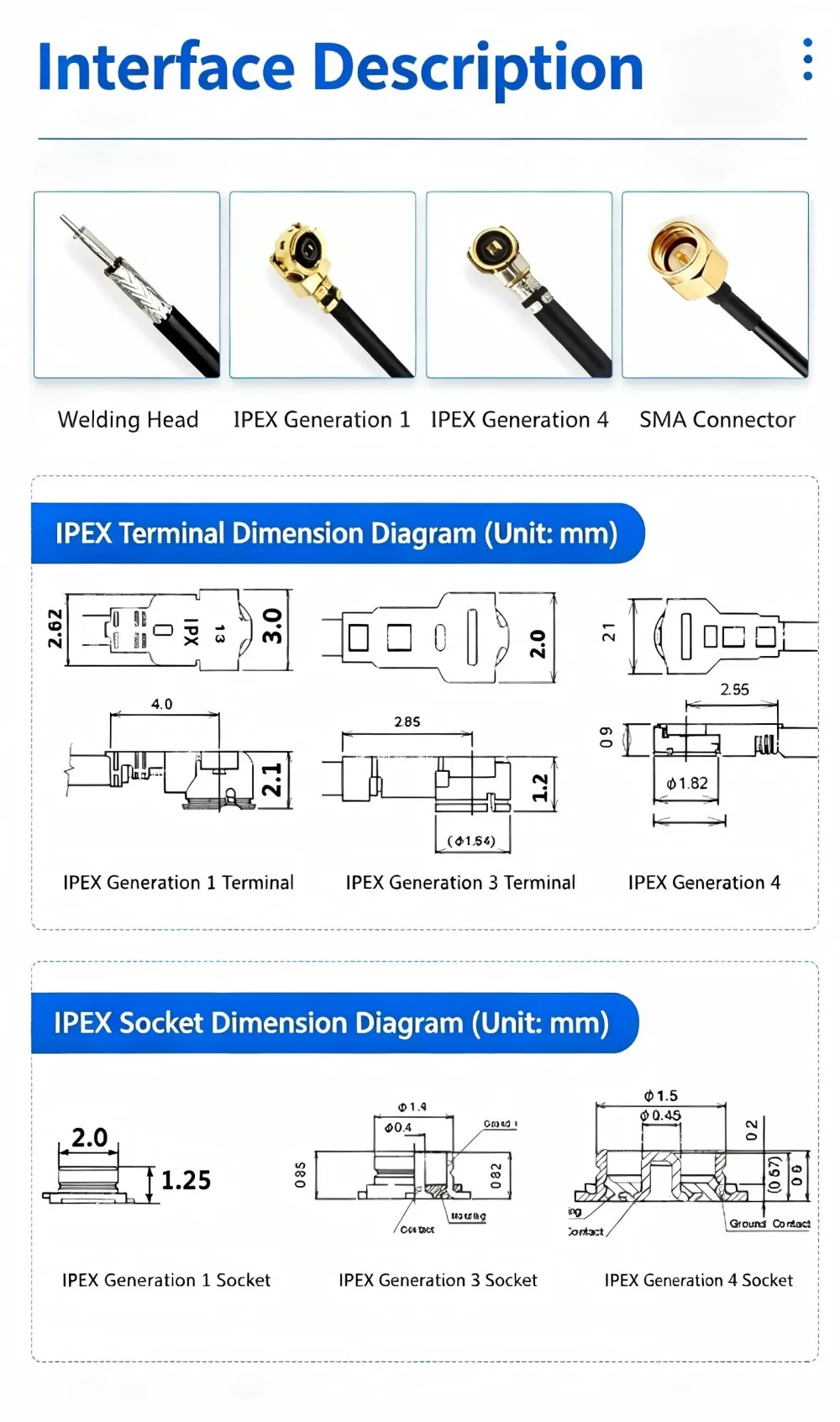

4.G.: Zein dira IPEX, U.FL eta MHF4 konektoreen arteko desberdintasunak?

A: Guztiak miniaturazko RF konektoreak dira, U.FL > MHF4 neurriekin. MHF4 are txikiagoa da eta normalean 5G aplikazioetan erabiltzen da; besterik gabe, hautatu konektorea zure plakaren interfazearen zehaztapenetan oinarrituta.

Q5: Lote txikien pertsonalizazioa onartzen al du?

A: Laguntza eskaintzen dugu eta eskaera-prozesu osoa kudeatu dezakegu: eskemaren diseinutik eta prototipatzetik eskala txikiko eta handiko ekoizpenera arte.
