Nola hobetu dezake NB-IoT antena egokiak IoT gailu industrialen konektibitatea eta fidagarritasuna

Qianmu, haririk gabeko komunikazio irtenbideetan espezializatutako antena fabrikatzaile profesional batek eskaintzen duNB-IoT antenaIoT gailu industrialetarako, neurketa sistema adimendunetarako eta kanpoko kontrol-armairuetarako konektibitate fidagarria izateko diseinatua. 700 MHz-tik 960 MHz-ra arteko banda osoko estaldurarekin, IP67 iragazgaitzaren diseinuarekin eta muntaketa eta konektore-aukera malguarekin, antena honek ekipamenduen garatzaileei laguntzen die ingurune zorrotzetan haririk gabeko komunikazioaren erronka praktikoei aurre egiten.

NB-IoT antena funtsezko RF osagaia da Narrowband Internet of Things gailuetarako, datu kopuru txikiak transmititzen dituzten sare zelularren bidez. Antena egokia hautatzeak maiztasun-banda bat etortzea baino gehiago dakar. Ingeniariek instalazioaren posizioa, itxituraren materialak, inpedantzia, antenaren irabazia, iragazgaitza, kable galera eta konektoreen bateragarritasuna ere kontuan hartu behar dituzte. Gida honek NB-IoT antena bat nola funtzionatzen duen, non erabiltzen den, zein zehaztapen garrantzitsuak diren eta epe luzerako industria hedatzeko irtenbidea nola aukeratu azaltzen du.

Aurkibidea

1. Zer da NB-IoT antena?
2. Nola funtzionatzen du NB-IoT antena batek?
3. Zein ezaugarri dira axola gehien?
4. Non erabiltzen dira NB-IoT antenak?
5. Zein dira zehaztapen tekniko nagusiak?
6. Nola aukeratzen duzu antena egokia?
7. Nola hobetu dezake instalazioak errendimendua?
8. Maiz egiten diren galderak
9. Ondorioa

1. Zer da NB-IoT antena bat?

NB-IoT antena irrati-maiztasuneko osagai bat da, gailu bati haririk gabeko seinaleak bidaltzea eta jasotzea ahalbidetzen diona Narrowband Internet of Things sare zelular baten bidez. NB-IoT sarritan energia-kontsumo txikia, eremu zabaleko estaldura eta datu-transmisio txikietarako komunikazio fidagarria behar duten gailu konektatuetarako diseinatuta dago.

Gailu tipikoen artean ur-kontagailu adimendunak, gas-kontagailuak, elektrizitatea kontrolatzeko terminalak, ingurumen-sentsoreak, kontrolagailu industrialak eta urruneko monitorizazio ekipoak daude. Aplikazio hauek denbora luzez funtziona dezakete maiz mantentze-lanik gabe, eta, beraz, antena hautatzea produktuaren diseinu orokorrean parte garrantzitsua da.

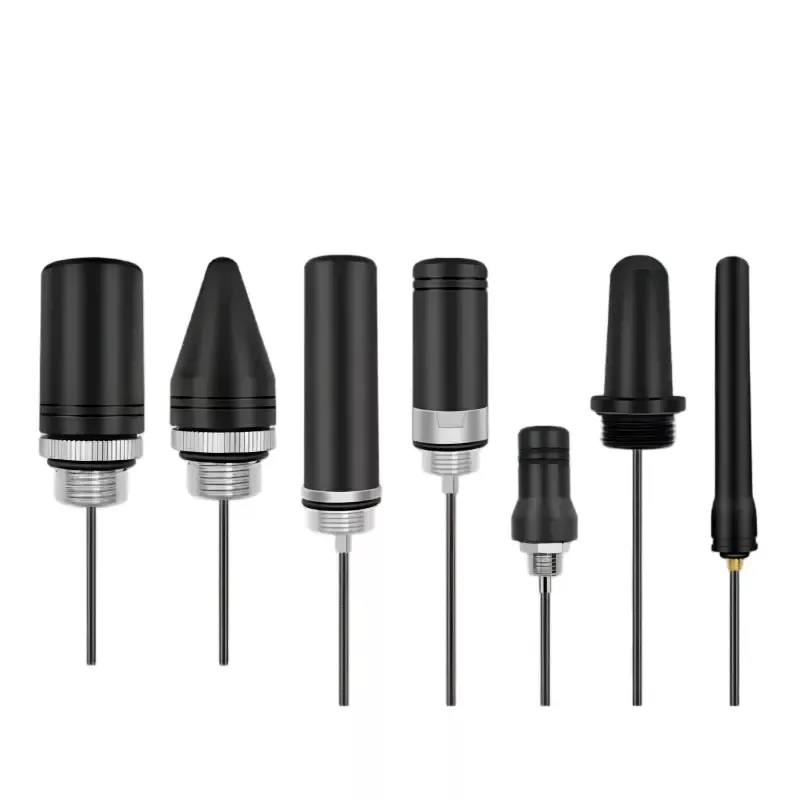

NB-IoT antenak hainbat formatan daude eskuragarri:

• Antenak integratuak:Gailuaren karkasan edo zirkuitu-multzoan integratua, non espazioa eta itxura garrantzitsuak diren.
• Adabaki antenak:Hautatutako haririk gabeko aplikazio txertatuetarako egokiak diren egitura trinkoak.
• Ibilgailuetan muntatutako antenak:Ekipo mugikor eta instalazio-baldintza berezietarako diseinatutako kanpoko irtenbideak.
• Torlojuetan muntatutako kanpoko antenak:Antenak itxitura-panel baten bidez instalatuta, sarritan metalezko armairuetarako eta kanpoko ekipamendu industrialetarako hobetsi dira.

Metalezko itxituraren barruan instalatutako ekipoetarako, kanpoko antena batek RF bide praktikoagoa eman dezake armairuan guztiz kokatutako antena batek baino. Qianmu-ren NB-IoT antena irtenbidea kanpoko armairu instalazioen inguruan diseinatuta dago eta muntatzeko hari, kable luzera eta konektore konfigurazio desberdinak onartzen ditu.

2. Nola funtzionatzen du NB-IoT antena batek?

NB-IoT antena batek hari gabeko komunikazio-modulu bateko seinale elektrikoak uhin elektromagnetiko bihurtzen ditu eta sare zelularretik sartzen diren irrati-seinaleak jasotzen ditu. Bere errendimendua antenaren diseinu elektrikoaren, funtzionamendu-maiztasunaren, inguruko materialen eta instalatzeko moduaren araberakoa da.

Hiru ingeniaritza kontuak dira bereziki garrantzitsuak.

Maiztasunaren parekatzea

Helburuko NB-IoT sareak erabiltzen dituen maiztasun-bandetarako antena bat diseinatu behar da. Eragiketa-bandarekin gaizki egokitzen den antena batek RF energia gehiago islatu dezake transmisorerantz, eraginkortasunez irradiatu beharrean. Beraz, maiztasun-estaldura eta inpedantzia bat etortzea egiaztatu behar dira zabaldu aurretik.

Inpedantzia eta RF eraginkortasuna

50 ohm-ko inpedantzia oso erabilia da RF sistemetan. Antena, kable coaxiala eta komunikazio modulua parekatzeak islak murrizten laguntzen du eta seinalearen transferentzia eraginkorra mantentzen du. Tentsio-uhin geldikorreko erlazioa (VSWR) inpedantzia bat etortzearen adierazle erabilgarria da, nahiz eta independentean ez duen antenaren eraginkortasun osoa edo mundu errealeko komunikazio-tartea ezartzen.

Itxitura eta ingurumen-ondorioak

Metalezko armairuek irrati-maiztasunaren erradiazioa oztopatu edo alda dezakete, eta inguruko kableek, elikatze-iturriek eta osagai elektronikoek antenaren errendimenduan eragina izan dezakete. Antena armairutik kanpo muntatzeak itxiturari lotutako blindajea murrizten lagun dezake, baldin eta antena bere diseinu-baldintzen arabera instalatuta eta lurreratuta badago.

3. Zein ezaugarri dira axola gehien NB-IoT antena industrial batean?

IoT ekipamendu industrialak sarritan kanpoan edo mantentze-lanetarako sarbidea mugatua den tokietan funtzionatzen du. Beraz, antena egoki batek bateragarritasun elektrikoarekin iraunkortasun mekanikoarekin eta instalazio malgutasunarekin konbinatu beharko luke.

Maiztasun-estaldura zabala

Onartutako maiztasun sorta zabal batek produktuaren hedapena erraztu dezake NB-IoT sare bateragarrietan. Qianmu-ren kanpoko antena nabarmenak 700-960 MHz estaltzen ditu, baina erosleek beren operadore zelularrek eta komunikazio moduluak zabaldutako maiztasun-bandak baieztatu beharko lituzke.

IP67 iragazgaitza eta hautsaren aurkako babesa

IP67-ko itxitura bat hautsaren babesa eskaintzeko eta aldi baterako murgiltze-baldintza zehatzak jasateko diseinatuta dago, aplika daitezkeen proba-baldintzen arabera. Balorazio hau baliotsua da euriaren, hautsaren eta eguraldi aldakorren eraginpean dauden kanpoko monitorizazio armairuetarako. Panelen instalazio eta zigilatze zuzenak ezinbestekoak izaten jarraitzen dute babesa mantentzeko ekipoen muntaketa maila osoan.

Muntatze eta konexio aukera malguak

Armairu desberdinek muntatzeko dimentsio eta kableen antolamendu desberdinak behar dituzte. M12 eta M16 haridun aukerek panelen diseinu desberdinak egokitzen lagun dezakete, eta SMA, IPEX, BNC eta N motako konektoreek RF interfaze ezberdinekin bateragarritasun potentziala eskaintzen dute. Konektorearen genero zehatza eta interfazea berretsi behar dira hautatutako modelorako.

Ingurumen Iraunkortasuna

Etxebizitza materialek, zigilatzeko osagaiek, kableen eraikuntzak eta korrosioarekiko erresistenteak diren metalezko piezak epe luzerako fidagarritasunean eragiten dute. Kostaldeko instalazioetarako, garraio-ekipoetarako eta kanpoko erabilgarritasun-sistemetarako, erosleek tenperatura-mugak, bibrazio-esposizioa, korrosio-arriskuak eta mantentze-eskakizunak batera ebaluatu behar dituzte.

4. Non erabiltzen dira NB-IoT antenak?

NB-IoT antenek urruneko monitorizazio eta datu-tasa baxuko komunikazio aplikazioen aukera zabala onartzen dute. Kanpoko diseinu iragazgaitzak bereziki erabilgarriak dira gailuak metalezko armairuetan instalatzen direnean edo kanpoko baldintzetara jasaten direnean.

Uraren eta gasaren neurketa adimenduna

Konektatutako neurketa-sistemek kontsumo-irakurketak eta informazio operatiboa transmititzen dituzte urrutiko kudeaketa-plataformetara. Antenak kokatzeak komunikazioaren fidagarritasunean eragin dezake kontagailuak lurpeko zerbitzuguneetan, kanpoko itxituretan edo eraikuntza-materialez inguratutako tokietan instalatzen direnean.

Elektrizitatea eta Industria Kontrola

Potentzia monitorizatzeko terminalek, elektrizitate-neurgailuen kontzentratzaileek eta industria-kontroleko armairuek haririk gabeko konektibitatea erabiltzen dute ekipoen egoera eta neurketa-datuen berri emateko. Kanpoko antena batek metalezko itxiturak sortutako RF murriztapenei aurre egiten lagun diezaieke.

Smart City eta Ingurumenaren Jarraipena

Airearen kalitatearen sentsoreek, errepideko hautsa kontrolatzeko estazioek, eguraldia kontrolatzeko ekipoek eta faroen kontrolagailu adimendunek haririk gabeko lotura fidagarriak behar dituzte banatutako kokapenetan. Iragazgaitza eta tenperatura balorazio egokiak garrantzitsuak dira gailu hauek kanpoan funtzionatzen dutenean.

Nekazaritza IoT

Lurzoruaren urruneko monitorizazioak, negutegietako ingurumen-kontrolak eta akuikulturako uraren kalitatearen kontrolak NB-IoT konektibitatea erabil dezakete kable bidezko sare konbentzionala deserosoa den tokietatik neurketak transmititzeko.

Urruneko ekipoen alarmak

Instalazio industrialek konektatutako terminalak erabil ditzakete egoera anormalak, ekipoen akatsak edo funtzionamendu-egoeraren aldaketak jakinarazteko. Antenen errendimendua sarearen erabilgarritasuna, energia-kudeaketa eta komunikazio-moduluaren onartzen diren funtzioekin batera ebaluatu behar da.

5. Zein dira NB-IoT antena baten zehaztapen tekniko nagusiak?

Zehaztapen teknikoek antena-ereduak alderatzeko oinarri praktikoa eskaintzen dute. Ondorengo taulak Qianmu-ren kanpoko NB-IoT antena nabarmenduaren parametroak laburbiltzen ditu. Eskatutako modelo zehatzaren aurrekontuaren eta datu-orriarekin berretsi behar dira zehaztapenak.

Zehaztapen hauek NB-IoT kategoriako antena bakoitza baino gehiago deskribatzen dute produktua. Benetako errendimendua hautatutako konfigurazioaren, instalazio-ingurunearen, sare-bandaren, kableen bideratzearen eta ostalariaren gailuaren araberakoa da. Erosleek probaren datuak aplikatu behar dituzte onarpen irizpide zehatzak behar direnean.

6. Nola aukeratzen duzu NB-IoT antena egokia?

Antena aukeratzea amaitutako gailuaren komunikazio-eskakizunekin hasten da. Laborategian ondo funtzionatzen duen modelo batek emaitza desberdinak eman ditzake metalezko panelen, potentzia-elektronikaren edo RF sentikorrak diren beste osagai batzuen ondoan instalatzen denean.

Erabili kontrol-zerrenda hau hornitzaileak eta antenen konfigurazioak ebaluatzeko:

• Berretsi sareko bandak:Egiaztatu zabaldutako operadoreak eta NB-IoT moduluak onartzen dituen maiztasunak.
• Ebaluatu instalazioaren kokapena:Zehaztu antena plastikozko itxitura baten barruan, metalezko armairu baten kanpoaldean edo ekipo mugikorrean muntatuko den.
• Hautatu muntatzeko haria zuzena:Egiaztatu panelen lodiera, zuloen diametroa, erabilgarri dagoen sakea eta zigilatzeko baldintzak.
• Lotu konektorearekin:Egiaztatu konektore mota, generoa, kablearen inpedantzia eta komunikazio moduluko interfazea.
• Aukeratu kablearen luzera egokia:Saihestu alferrikako kablearen luzera, kable coaxialak antenara bidalitako edo jasotako seinalea murriztu dezakeen RF galera eragiten duelako.
• Berrikusi ingurumen-baldintzak:Kontuan izan euria, hautsa, tenperatura muturrekoak, bibrazioak eta gatzaren esposizioa.
• Eskatu azterketari buruzko informazio garrantzitsua:Berrikusi maiztasun-erantzuna, VSWR, irabazia eta proposatutako ereduari aplikagarri zaizkion ingurumen-probaren emaitzak.
• Probatu gailu osoa:Egiaztatu konektagarritasuna eta seinalearen kalitatea benetako itxitura, kablearen ibilbidea, modulua eta aurreikusitako instalazio-kokapena erabiliz.

OEM proiektuetarako, pertsonalizazioak etxebizitzaren dimentsioak, kablearen luzera, konektoreen konfigurazioa eta muntaketa egitura ere izan ditzake. Tresneria edo ekoizpen masiboa baino lehen eskakizun hauek eztabaidatzeak garapen-zikloan geroago integrazio-aldaketak murrizten laguntzen du.

7. Nola hobetu dezake instalazioak NB-IoT antenen errendimendua?

Behar bezala zehaztutako antena batek ere errendimendu eskasa izan dezake gaizki instalatuta badago. Neurri praktiko batzuek RF errendimendua mantentzen eta ingurumena babesten lagun dezakete.

1. Aukeratu muntatzeko posizio egokia.Kanpoko armairuko antenetarako, erabili inguruko metalezko egituretatik alferrikako oztopoak saihesten dituen panel-kokapen egokia.
2. Ziurtatu muntatzeko hardwarea behar bezala.Jarraitu fabrikatzailearen instalazio-argibideak eta estutze-baldintzak haria kaltetu edo zigilua arriskuan jartzeko.
3. Bideratu kable coaxiala arretaz.Saihestu bihurgune zorrotzak, behin eta berriz tolesteak, atximurketak eta alferrikako kableen ibilbideak.
4. Bereizi kablea interferentzia-iturrietatik posible denean.Mantendu RF kableak potentzia-elektronika zaratatsuetatik eta konmutatzeko osagaietatik urrun, ekipoaren diseinuak baimentzen duenean.
5. Ikuskatu zigilatzeko osagaiak.Ziurtatu junturak eta kableen sarrera-puntuak behar bezala instalatuta daudela, batez ere kanpoko armairuetan.
6. Azken muntaketaren ondoren proba.Ebaluatu sarearen erregistroa, seinale-adierazleak eta aplikazio-mailako datu-ematea, funtzionamendu-baldintza adierazgarrietan.

Instalazioa antena-sistemaren diseinuaren zati gisa tratatu behar da, azken zeregin mekaniko gisa baino. Muntaia osoa probatzea da antena bereizita ebaluatzen denean agertuko ez diren arazoak identifikatzeko modurik fidagarriena.

8. NB-IoT antenei buruzko maiz egiten diren galderak

1.G.: Zein maiztasun-tarte onartu behar du NB-IoT antena batek?

Beharrezko tartea xede-sareak erabiltzen dituen banda zelularren araberakoa da. Qianmu-ren kanpoko antena nabarmenak 700–960 MHz estaltzen ditu. Berretsi sare lokalaren hedapena eta moduluen bateragarritasuna eredu bat hautatu aurretik.

2.G.: NB-IoT antena bat instalatu al daiteke metalezko kontrol armairu batean?

Bai. Torlojuan muntatutako kanpoko antena bat metalezko armairuetarako egokia da sarritan, erradiadorea itxituratik kanpo jar daitekeelako. Muntatze-diseinua, lurreratze- edo akoplamendu-antolamendua eta instalazio-jarraibideak jarraitu behar dira modelo espezifikorako.

3.G.: IP67 baloratu duen NB-IoT antena egokia al da kanpoan erabiltzeko?

IP67 kalifikazioak hautsaren eta ura sartzeko babes-maila zehaztuta adierazten du proba-baldintzetan. Kanpoko aplikazio askotan egokia izan daiteke, baina instalazio osoak zigilatzea eta ingurumena babestea ere mantendu behar ditu.

Q4: Kablearen luzera eta konektore mota pertsonaliza daitezke?

Bai. Qianmu-k 1,5 m-tik 10 m arteko kable-aukerak eta konektore-aukerak zerrendatzen ditu SMA, IPEX, BNC eta N mota barne. Eskuragarritasuna hautatutako konfigurazioaren araberakoa da, beraz, berretsi konektorearen xehetasunak eta kablearen eskakizunak aurrekontua eskatzerakoan.

5.G.: antena-irabazi handiagoak beti ematen al du konexio hobea?

Ez. Irabazpena kontuan hartu behar da erradiazio-eredua, instalazioaren orientazioa, sarearen baldintzen eta sistema hartzailearekin batera. Irabazi handiagoko antena batek ez du automatikoki errendimendu hobea bermatzen norabide edo kokapen guztietan.

Q6: Nola murriztu dezaket seinale-galera instalazioan?

Erabili galera txikiko kable coaxial egoki bat, hautatu kablearen luzera egokia, saihestu bihurgune zorrotzak, ziurtatu soinu-konektorearen muntaia eta jarri antena oztopo handietatik urrun. Egiaztatu errendimendua antena azken itxituran instalatu ondoren.

7.G.: Zer informazio eman behar dut NB-IoT antena pertsonalizatu bat eskatzerakoan?

Eman funtzionamendu-maiztasun-bandak, komunikazio-moduluaren eredua, itxituraren materiala, muntatzeko dimentsioak, kablearen luzera, konektore mota, ingurumen-baldintzak, xede-kopurua eta beharrezko RF edo sarrera babesteko proba-irizpideak. Informazio honek hornitzaileari bateragarritasuna ebaluatzen eta konfigurazio egoki bat gomendatzen laguntzen dio.

9. Ondorioa: IoT konexio fidagarriagoa eraiki

Ondo aukeratutako NB-IoT antena batek konektatutako gailuei haririk gabeko komunikazio eraginkorra mantentzen laguntzen die neurketa adimendunetik eta industria monitorizaziotik ingurumena sentsatzeko eta kanpoko kontrol sistemetaraino. Maiztasun-bateragarritasunak, inpedantzia-egoerak, muntatze-egiturak, kableen aukeraketak eta ingurumenaren babesak laguntzen dute azken emaitzan.

Qianmu-k kanpoko NB-IoT antena irtenbide bat eskaintzen du, 700-960 MHz-ko estaldura, IP67 babesa, M12 eta M16 muntatzeko aukerak eta konfiguratzeko kable eta konektore aukerak dituena. Ekipamenduen fabrikatzaileentzat, sistema integratzaileentzat eta IoT produktuen garatzaileentzat, parametro horiek benetako funtzionamendu-baldintzen arabera ebaluatzea urrats garrantzitsua da inplementazio fidagarria lortzeko.

Zure hurrengo IoT proiekturako antena egoki baten bila? Arakatu Qianmu NB-IoT Antenna produktuaren orria eskuragarri dauden zehaztapenak eta konfigurazio aukerak berrikusteko. Maiztasun-bandak, konektoreak, kable-luzerak edo zure ekipoarekin muntatzeko eskakizunak egokitzeko laguntza behar baduzu,jarri gurekin harremanetanzure aplikazioari buruz eztabaidatzeko eta zure proiekturako antena irtenbide pertsonalizatu bat eskatzeko.
