Qianmugaratzen duFM irrati antena integratuaProduktu elektroniko trinkoetan FM harrera fidagarria behar duten fabrikatzaileentzat. Integrazio-baldintza praktikoen inguruan diseinatua, barne antena-soluzio honek audio-gailuei irrati-errendimendu egonkorra lortzen lagun diezaieke instalazioko espazioa aurrezten eta kanpoko diseinu garbia mantenduz.
FM irratiak ezaugarri garrantzitsu bat izaten jarraitzen du automobilgintzako audio sistema askotan, irrati eramangarrietan, Bluetooth bozgorailuetan, audio produktu adimendunetan eta kontsumo-elektronikan. Hala ere, gailu trinko bati FM harrera gehitzeak antena hargailura konektatzea baino gehiago eskatzen du. Antenen dimentsioak, ferrita materialak, bobinaren harilkatzeak, instalazioaren kokapenak, kableen bideratzeak eta inguruko osagai elektronikoek eragina izan dezakete harrera-kalitatean. FM irrati antena integratuak kanpoko antena tradizionalen alternatiba trinkoa eskaintzen die fabrikatzaileei. Artikulu honek bere funtzionamendu-printzipioa, diseinuaren abantailak, aplikazioaren balioa, erosketa-gogoeta nagusiak eta integrazio metodo praktikoak azaltzen ditu.
Aurkibidea
Zer jakin beharko lukete fabrikatzaileek FM antenei buruz?
Nola diseinatzen da FM irrati antena integratua?
Zergatik axola du barneko antenen diseinuak?
Zein produktuk erabil dezakete FM antena integratua?
Zein faktorek eragiten dute FM-ren harrera-errendimenduan?
Zein zehaztapen alderatu behar dituzte erosleek?
Nola integra dezakete ingeniariek antena produktu batean?
Zer bilatu behar zenuke FM antena hornitzaile batean?
FM irratiaren antena integratua
FM irrati-antena integratua egokia al da zure produkturako?
Zer jakin beharko lukete fabrikatzaileek FM antenei buruz?

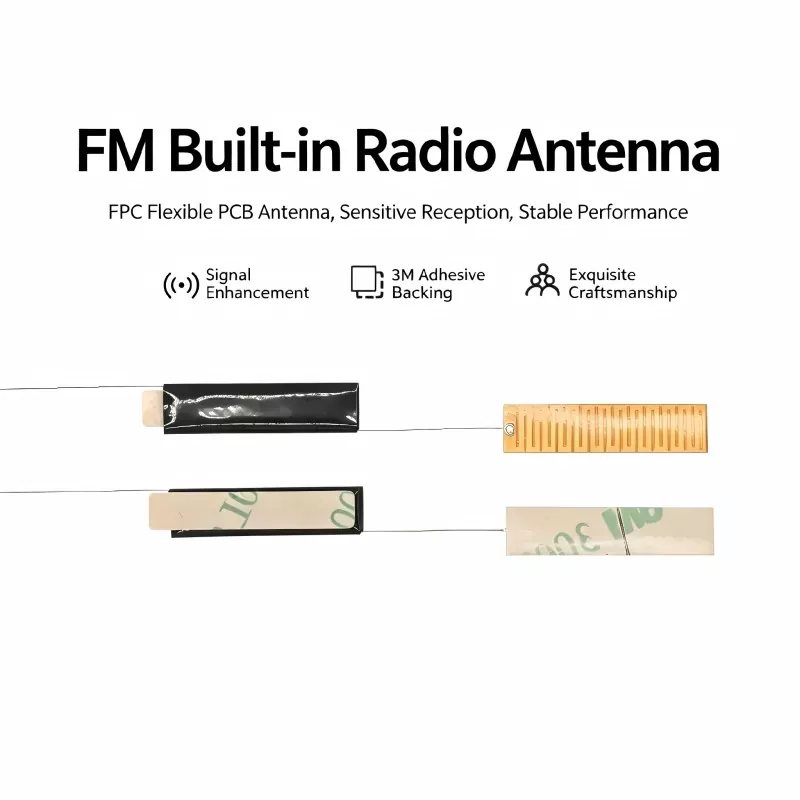

FM antena integratua FM igorpen-seinaleak harrapatzeko diseinatutako barne-osagai bat da, kanpoko antena teleskopiko konbentzionala behar izan gabe. Produktuaren karkasaren barruan instalatzen da eta FM hargailuaren zirkuitura konektatzen da berun, pin edo beste interfaze elektriko baten bidez.
Produktu komertzial askorentzat, barne-instalazioak oreka garrantzitsua eskaintzen du RF funtzionalitatearen eta diseinu industrialaren artean. Antena itxituratik kanpo zabaltzen utzi beharrean, fabrikatzaileek osagai hartzailea erabilgarri dagoen espazioaren barruan kokatu dezakete.
Ferrita-nukleoaren eraikuntza normalean erabiltzen da FM jasotzeko aplikazio trinkoetarako. Ferrita-materialak bobinaren inguruan fluxu magnetikoa kontzentratzen laguntzen du, eta zauri-eroaleak energia elektromagnetikoa zirkuitu hartzaileak prozesatu dezakeen seinale elektriko bihurtzen du.
Beraz, antena RF sistema osoaren parte bihurtzen da osagarri isolatu bat izan beharrean. Bere errendimendua bere ezaugarri elektrikoen eta funtzionatzen duen ingurunearen araberakoa da.
Nola diseinatzen da FM irrati antena integratua?
FM barneko antena baten diseinua normalean helburuko maiztasun-tartearekin eta erabilgarri dagoen instalazio-espazioarekin hasten da. Ondoren, ingeniariek ferrita dimentsio egokiak, harilkatzeko egitura, alanbrearen zehaztapenak, konexio metodoa eta konfigurazio mekanikoa zehazten dituzte.
Ferrita Nukleoa
Ferrita-nukleoa magnetikoaren egitura hartzailearen zati garrantzitsu bat da. Bere materialaren ezaugarriek eta dimentsio fisikoek eragina dute antena inguruko eremu elektromagnetikoarekin nola eraginkortasunez elkarreragiten duen.
Zehaztasun bobina
Kobre-haria ferrita nukleoaren inguruan inguratuta dago, zehaztutako eskakizun elektrikoen arabera. Harilaren koherentzia garrantzitsua da, aldaerek antena-unitate indibidualen ezaugarri elektrikoetan eragin dezaketelako.
Konexio Egitura
Ostalariaren gailuaren arabera, antena kable, pin edo konektore konfigurazio desberdinak erabil ditzake. Konexio-egitura egoki batek muntaia errazten du eta bezeroaren PCBan beharrezkoak ez diren aldaketak murrizten ditu.
Konfigurazio Mekanikoa
Diseinuaren hasierako dimentsioak kontuan hartu behar dira. Elektrikoki ondo funtzionatzen duen antena desegokia izan daiteke aurreikusitako itxituraren barruan sartzen ez bada edo beste osagai batzuekin oztopatzen badu.
Zergatik axola du barneko antenen diseinuak?
Gailu elektroniko modernoak gero eta txikiagoak dira, funtzio gehiago biltzen dituzten bitartean. Horrek ingurune zaila sortzen du RF osagaientzat, barne-espazio baliotsua pilek, PCBek, bozgorailuek, prozesadoreek, potentzia-zirkuituek eta egitura mekanikoek partekatzen dutelako.
Behar bezala diseinatutako barne antena batek hainbat abantaila praktiko eskain ditzake:
- Espazioaren optimizazioa:Antena produktuaren barruan instalatzen da kanpoko muntatzeko espazioa behar izan beharrean.
- Produktuen itxura hobetua:Ez da antena teleskopiko luzerik behar eguneroko funtzionamendurako.
- Babes mekanikoa:Barne-kokatzeak ustekabeko tolestura edo eragin fisikoaren esposizioa murrizten du.
- Integrazio malgua:Neurri pertsonalizatuak itxitura-diseinu desberdinak egoki ditzakete.
- Batzar koherentea:Definitutako barne muntaketa-posizio batek ekoizpen estandarizatua onartzen du.
- Aplikazioaren aldakortasuna:Oinarrizko antena kontzeptu bera produktu elektroniko desberdinetara egokitu daiteke.
Abantaila hauek bereziki garrantzitsuak dira FM irratia haririk gabeko eta digital funtzio modernoekin etxebizitza trinko batean konbinatu nahi duten fabrikatzaileentzat.
Zein produktuk erabil dezakete FM antena integratua?
Aplikazio-eremua ohiko irrati autonomoak baino zabalagoa da. Sistema elektronikoak FM jasotzeko funtzio bat badu eta instalazio-ingurune egokia eskaintzen duen bitartean, barne antena bat har daiteke.
| Aplikazioa | Baldintza tipikoa | Barne-antenaren abantaila |
|---|---|---|
| Auto Audioa | FM harrera egonkorra kontrol-unitate trinko batean | Ezkutuko instalazioa |
| Bluetooth bozgorailuak | FM funtzioa haririk gabeko audioarekin konbinatuta | Espazio-eraginkorra den diseinua |
| Irrati eramangarriak | Etxebizitza trinkoa eta funtzionamendu eramangarria | Kanpoko osagaiak murriztu |
| Iratzargailuak | FM irrati funtzio integratua | Produktuaren itxura garbia |
| Audio-ekipamendu adimenduna | Funtzio anitz itxitura baten barruan | Barne kokapen malgua |
| Hartzaile espezializatuak | Aplikazioaren berariazko RF integrazioa | Pertsonaliza daitekeen konfigurazioa |
Zein faktorek eragiten dute FM-ren harrera-errendimenduan?
Frekuentzia nominal egokia duen antena aukeratzea lehen urratsa baino ez da. Mundu errealeko errendimendua hainbat faktore gehigarrik eragin dezakete.
1. Instalazioaren kokapena
Antena RF seinalea modu eraginkorrean jaso dezakeen lekuan kokatu behar da. Osagai eroale handien edo zarata handiko zirkuituen ondoan instalatzeak errendimendu praktikoa murriztu dezake.
2. PCB Diseinua
PCBak antenaren ingurune elektromagnetikoan eragin dezake. Ingeniariek antena eta prozesadoreen arteko distantzia kontuan hartu beharko lukete, elikatze-iturri kommutatzaileak, abiadura handiko interfazeak eta beste interferentzia iturri potentzialak.
3. Itxituraren materiala
Plastikozko eta ez-eroaleko karkasek, oro har, metalezko itxituraren RF ingurune desberdina eskaintzen dute. Beraz, azken etxebizitza prototipoen probetan sartu behar da.
4. Kableen bideratzea
Antena-harria kontu handiz bideratu behar da eta alferrikako zarata elektriko-iturrietatik urrun mantendu. Kableen bideratze koherenteak produkzio-errendimendu errepikakorra mantentzen lagun dezake.
5. Hartzailearen Sentikortasuna
Antena batek ezin ditu konpentsatu zirkuitu hartzailearen muga guztiak. Antenen ezaugarriak eta hartzailearen errendimendua elkarrekin ebaluatu behar dira produktuaren garapenean.
Zein zehaztapen alderatu behar dituzte erosleek?
FM antena bat eskuratzerakoan, erosketa-taldeek zehaztapen teknikoen fitxa bat sortu beharko dute aurrekontuak eskatu aurretik. Horrek hornitzaileen alderaketa esanguratsuagoa bihurtzen du eta prezioan soilik oinarritutako osagai bat hautatzeko arriskua murrizten du.
| Zehaztapena | Gomendatutako Ebaluazioa | Erosteko garrantzia |
|---|---|---|
| Maiztasun barrutia | Berretsi beharrezko FM bandarekin bateragarritasuna | Ezinbestekoa |
| Ferrita materiala | Materiala eta koherentzia ebaluatzea | Alta |
| Bobinketa | Egiaztatu harilketaren zehaztasuna eta errepikakortasuna | Alta |
| Neurriak | Lotu eskuragarri dagoen barne-espazioarekin | Ezinbestekoa |
| Berunaren luzera | Berretsi PCB eta muntaia eskakizunak | Ertaina |
| Konektorea | Bateragarritasun elektrikoa eta mekanikoa egiaztatzea | Alta |
| Tenperatura tartea | Lotu ingurune eragilearekin | Ertain-Altua |
| Pertsonalizazioa | Zehaztu OEM zehaztapenak onartzen diren ala ez | Alta |
Bolumen-ekoizpenerako, erosleek laginak onartzeko prozedurak, sarrerako ikuskapena, ekoizpenaren koherentzia, ontziratzea, denbora-tartea eta laguntza teknikoa ere kontuan hartu beharko lituzkete.
Nola integra dezakete ingeniariek antena produktu batean?
Antena integratzeko prozesu arrakastatsua behin betiko itxitura izoztu aurretik hasi beharko litzateke. Antena hornitzailearen, PCB ingeniariaren, ingeniari mekanikoaren eta produktuaren fabrikatzailearen arteko koordinazio goiztiarrak birdiseinu garestiak ekidin ditzake.
- Definitu RF eskakizuna:Helburuko FM frekuentzia-tartea eta hartzailearen arkitektura ezarri.
- Instalazio-lekua erreserbatu:Identifikatu antena-kokapen bat diseinu mekanikoa osatu aurretik.
- Eman marrazkiak:Partekatu eskuragarri dauden neurriak eta konexio-eskakizunak antena-fabrikatzailearekin.
- Laginak garatu:Ebaluatu pertsonalizatutako antena-prototipoak aurreikusitako produktuan.
- Probatu muntaia osoa:Neurtu harrera funtzionamendu-baldintza errealetan.
- Ekoizpen zehaztapenak amaitzea:Blokeo-dimentsioak, harilkatzeko parametroak, kableak, konektoreak eta ikuskapen-irizpideak.
Prototipoaren probak bereziki garrantzitsuak dira, produktutik kanpo neurtutako antenen errendimenduak agian ez duelako errendimendua adierazten antena azken karkasaren barruan instalatu ondoren.
Zer bilatu behar zenuke FM antena hornitzaile batean?
Hornitzaile egoki batek katalogoko osagai bat baino gehiago emateko gai izan behar du. OEM eta ODM proiektuetarako, komunikazio teknikoa eta pertsonalizazio gaitasuna oinarrizko antena zehaztapena bezain garrantzitsua izan daiteke.
Txinako antena fabrikatzaile edo hornitzaile bat ebaluatzean, kontuan hartu honako hau:
- Esperientzia FM eta RF antenen beste osagai batzuk ekoizten.
- Ferrita-nukleoaren dimentsioak eta harilkadura-egiturak pertsonalizatzeko gaitasuna.
- Bobinaren eta osagaien muntaketaren kontrol egonkorra.
- Kableak, pinak eta konektoreak pertsonalizatzeko gaitasuna.
- Laginaren garapena masa-ekoizpenaren aurretik.
- Marrazki teknikoak eta produktuaren zehaztapenak argiak.
- Produkzio loteen kalitatea ikuskatzeko prozedurak.
- Komunikazio erantzunkorra produktuaren garapenean.
Qianmu aplikazio elektroniko desberdinetarako antenen garapenean eta fabrikazioan zentratzen da. Bere ikuspegi pertsonalizatuari esker, bezeroek maiztasun-baldintzak, instalazio-dimentsioak, konexio-metodoak eta proiektuaren beste parametro zehatz batzuk eztabaida ditzakete produkzio-soluzio bat amaitu aurretik.
FM irratiaren antena integratua
FM irrati-antena integratuak kanpoko antena teleskopiko bat ordezkatu al dezake?
Produktu elektroniko trinko askorentzat, barne antena erabil daiteke antena teleskopiko tradizionalaren ordez. Hala ere, azken aukera hargailuaren diseinuaren, produktuaren egituraren, erabilgarri dagoen instalazio-espazioaren eta beharrezko harrera-errendimenduaren araberakoa da.
Zein FM maiztasun-tarte onartzen da normalean?
FM irrati-aplikazio komertzialek 88-108 MHz-en artean funtzionatzen dute. Antena-diseinu zehatza behar den maiztasun-tartearekin eta hartzaile-zirkuituarekin bat etorri behar da.
Antena pertsonalizatu al daiteke itxitura txiki baterako?
Bai. Pertsonalizatzeak ferrita dimentsioak, bobinaren egitura, berunaren luzera, terminalen konfigurazioa eta beste eskakizun mekaniko batzuk jo ditzake. Prototipoen probak egitea gomendatzen da instalazioko espazioa oso mugatuta dagoenean.
Antenak jartzeak eragina al du irrati-harreran?
Bai. Kokapenak eragin handia izan dezake. Inguruko metalezko osagaiek, potentzia-zirkuituek, prozesadoreek, PCB arrastoek, pilek eta kableak antena inguruko ingurune elektromagnetikoa alda dezakete.
Amaitutako produktuaren barruan antena bat probatu behar al da?
Bai. Benetako itxituraren barruan dagoen antena probatzeak azken harrera-errendimenduari buruzko informazio errealagoa eskaintzen du antena osagai independente gisa probatzeak baino.
Zergatik aukeratu antena pertsonalizatua modelo estandarraren ordez?
Eredu pertsonalizatu bat diseina daiteke produktuaren neurri zehatzen, hartzailearen interfazearen, instalazioaren kokapena eta muga mekanikoen inguruan. Horrek integrazioa erraztu dezake eta egitura-aldaketak egiteko beharra murrizten du.
FM irrati-antena integratua egokia al da zure produkturako?
Produktu elektroniko modernoetarako, non espazioa, itxura, fidagarritasuna eta RF funtzionaltasuna batera egon behar duten, antena integratuak kanpoko diseinu konbentzionalen alternatiba praktikoa eman dezake. Bere arrakasta ingeniaritza prozesu osoaren araberakoa da, ferrita hautaketa, bobinaren harilkatzea, maiztasun-baldintzak, PCB diseinua, instalazio-posizioa, itxitura-egitura eta azken produktuaren probak barne.
Qianmu-k FM irrati-antenen irtenbide pertsonalizatuak eskaintzen ditu audio-ekipoak, automobilgintzako elektronika, irrati eramangarriak, Bluetooth bozgorailuak eta FM gaitutako beste gailu batzuk garatzen dituzten fabrikatzaileentzat. Maiztasun-tarte, itxitura-tamaina, kable-eskakizun edo hargailu-interfaze zehatz bat baduzu,jarri gurekin harremanetanzure proiektua eztabaidatzeko eta zure produktuaren eskakizunetara egokitzen den antena-konfigurazioa garatzeko.
