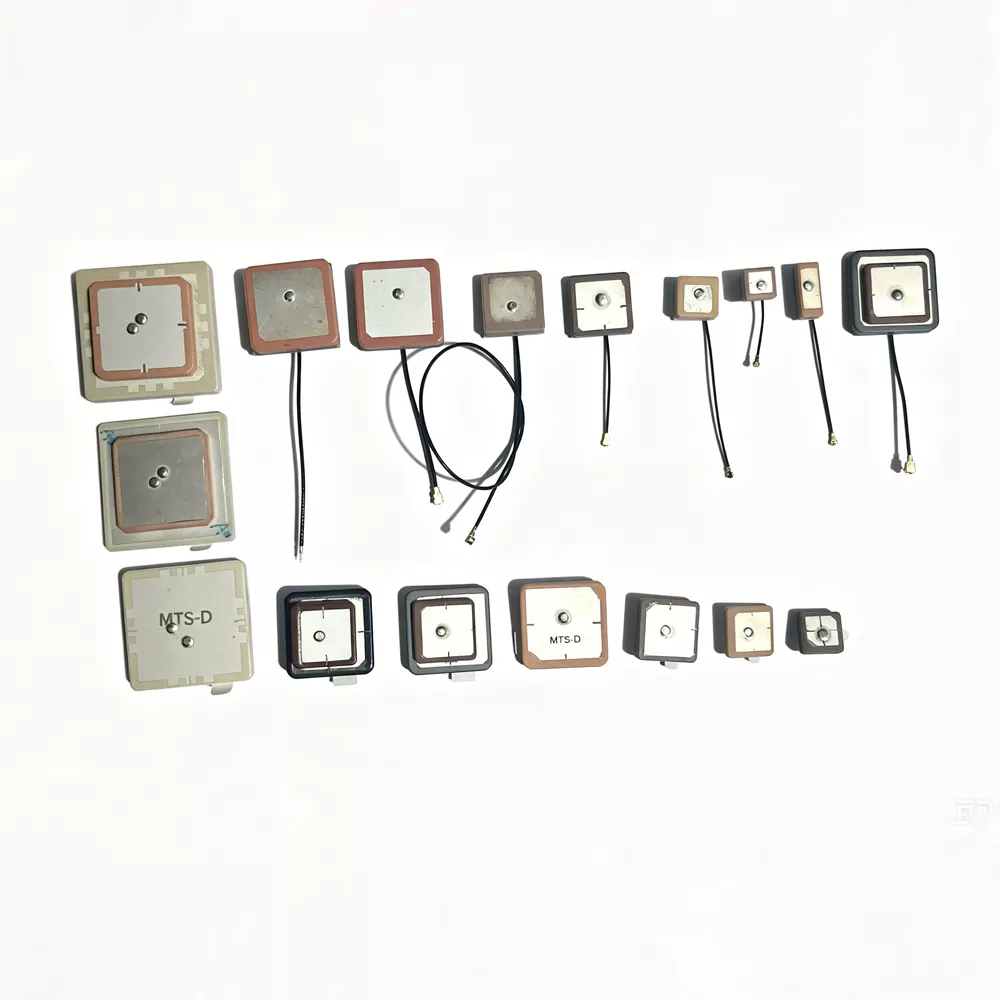

GPS BeiDou antena

GPS BeiDou Antena satelite bidezko nabigazio RF osagaia da L1/B1 maiztasun-seinaleak jasotzeko diseinatuta, GPS L1 (1575,42 MHz) eta BeiDou B1 (1561 MHz) barne.

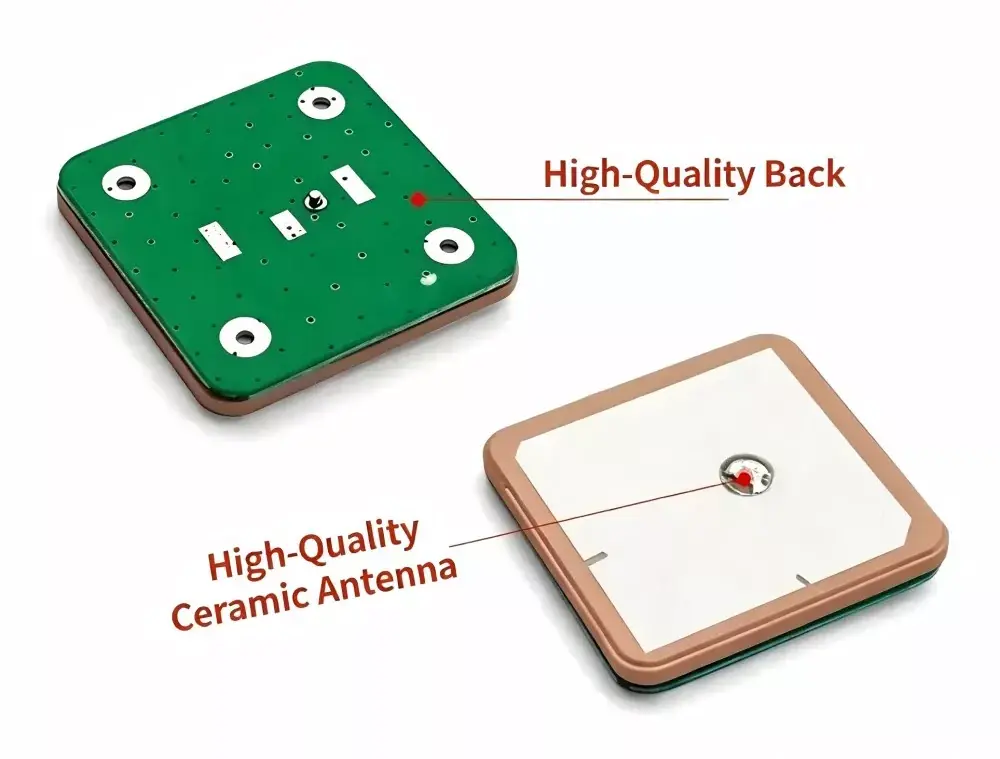

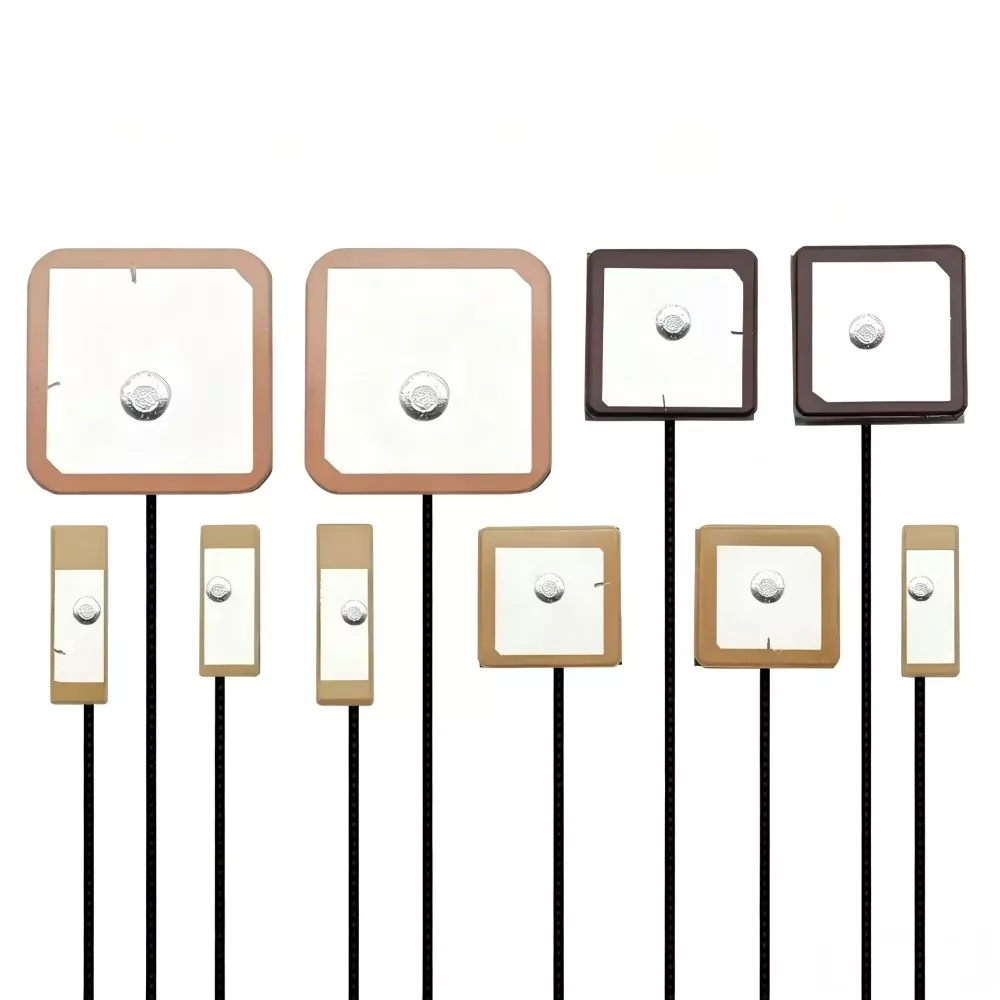

Antenak normalean adabaki dielektriko zeramikazko egitura bat erabiltzen du, permittibitate handiko materiala duena. Seinalearen harrera metalezko adabakiaren eta zeramikazko substratuaren arteko erresonantzia elektromagnetikoaren bidez lortzen da, satelite bidezko RF seinale ahulak zarata baxuko seinale elektriko bihurtuz GNSS hartzailearen prozesatzeko.

Eskuineko polarizazio zirkularra (RHCP) satelite bidezko transmisio-ezaugarriekin bat etortzeko erabiltzen da, harrera-ingurune dinamikoetan polarizazio-desegokitze galera murrizteko.

Gailu bateragarriak

SourceFactory gisa, GPS BeiDou Antena ekoizten dugu. Bateragarritasun paregabea du eta oso erabilia da gailu hauetan:

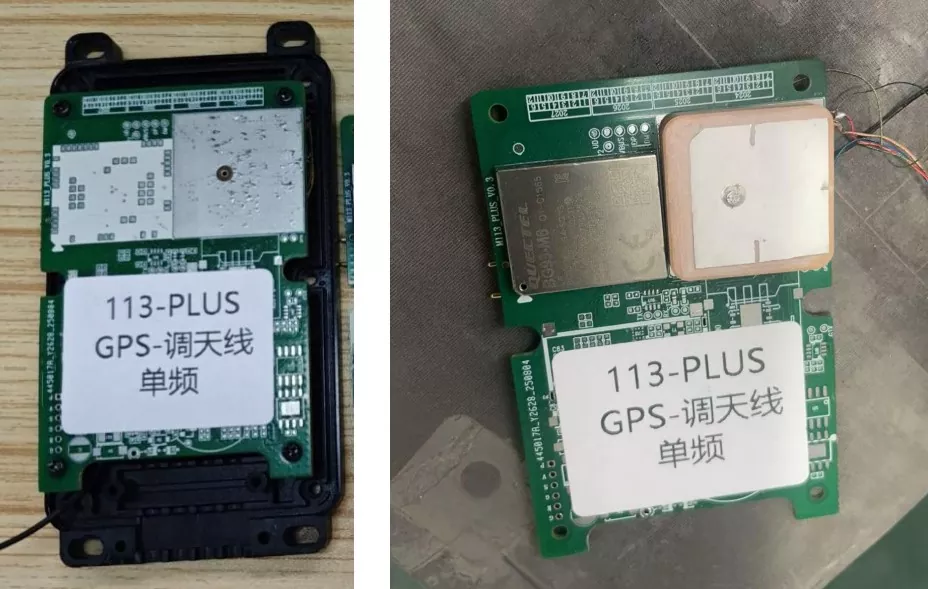

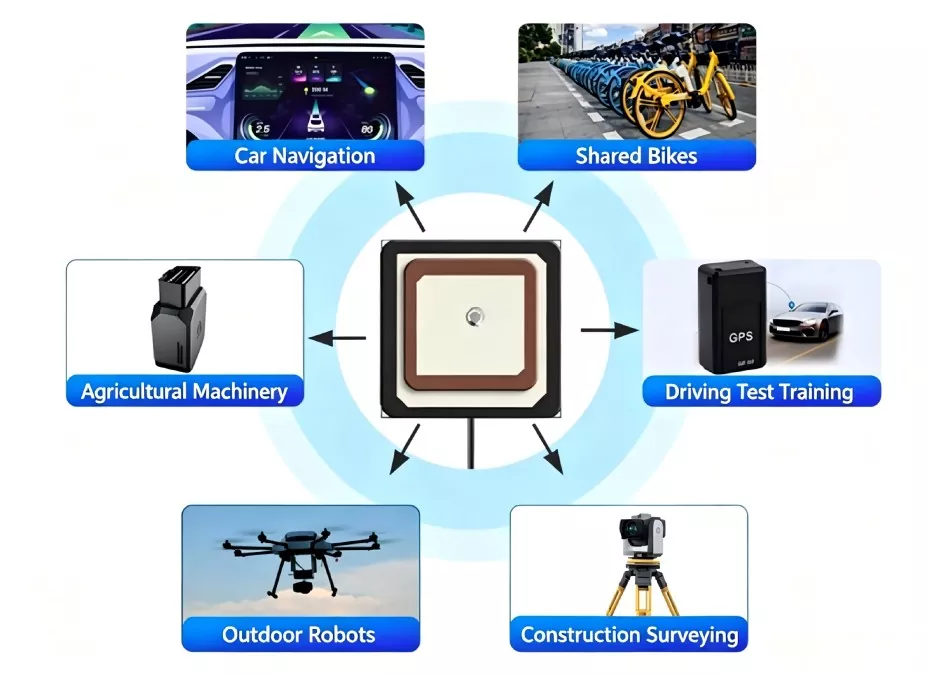

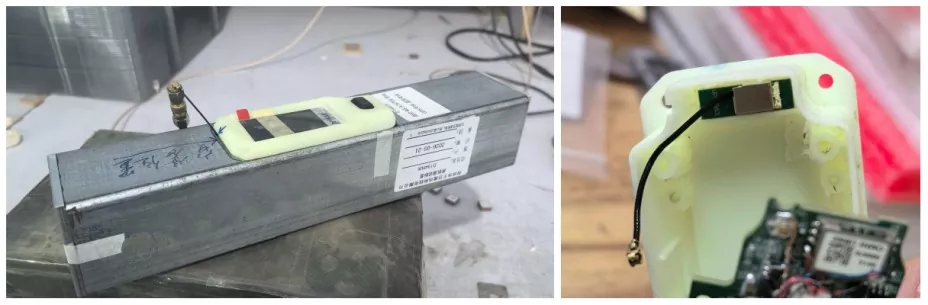

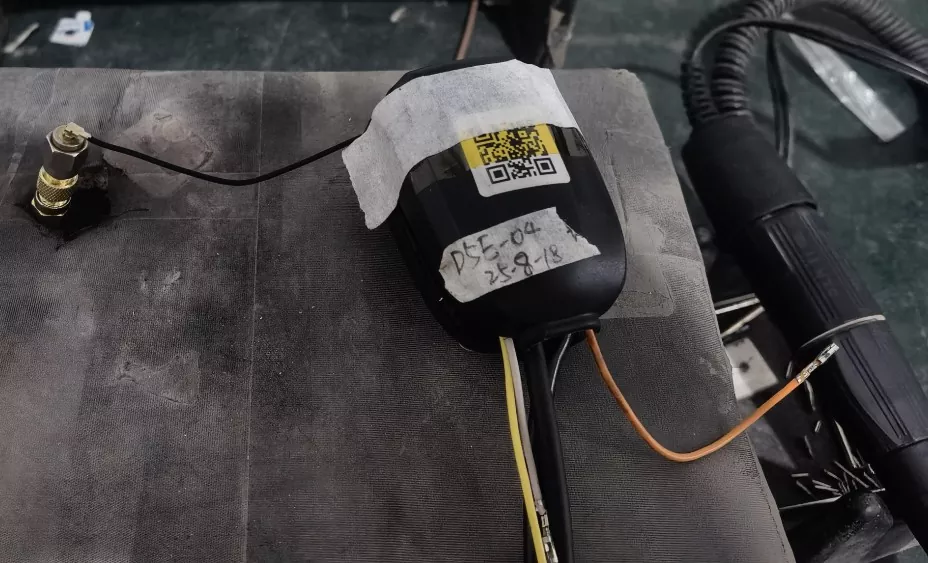

• Ibilgailu barnean eta bidaian: ibilgailu barruko nabigazio sistemak, partekatutako bizikleta eta scooter elektrikoentzako sarraila adimendunak, dashcamak eta OBD jarraitzaileak.

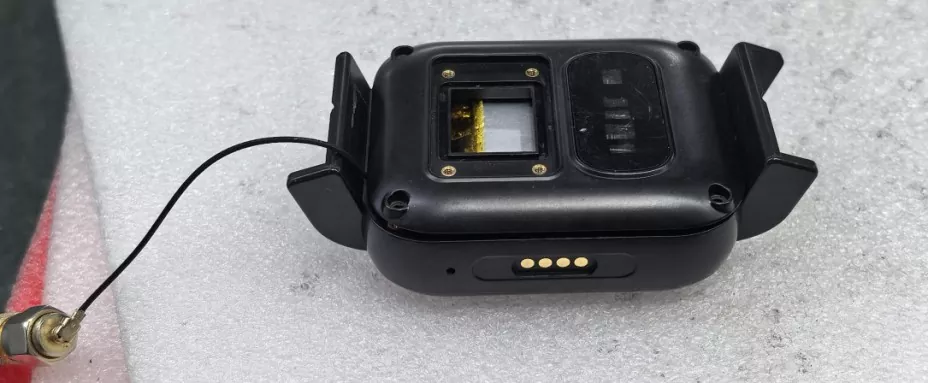

• Gauzen Internet eta Wearable: Erloju adimendunak, haurren/adinekoen kokapen-txapak, miniaturazko maskoten jarraitzaileak, aktiboen jarraipenaren etiketak.

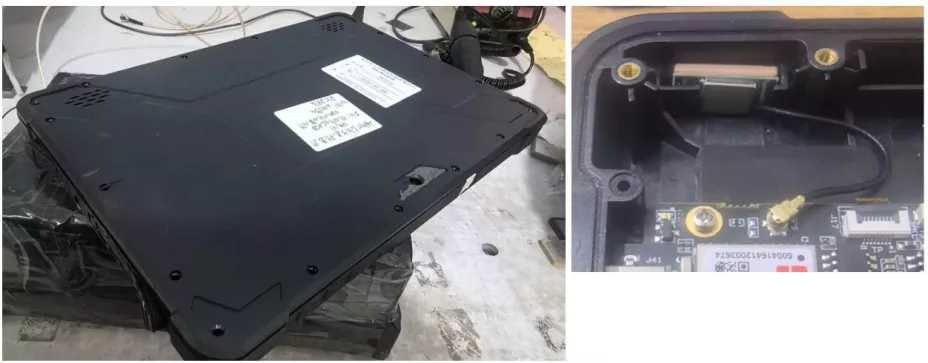

• Industria eta Topografia: zehaztasun handiko topografia eta mapaketa terminalak, nekazaritzako droneen hegaldi kontrolatzaileak, IoT sentsore industrialak, eskuko PDAak.

Oinarrizko salmenta puntuak eta benetako neurtutako datuak

Guk fabrikako fabrikazioko GPS kanpoko antenak abantaila nagusi hauek ditu:

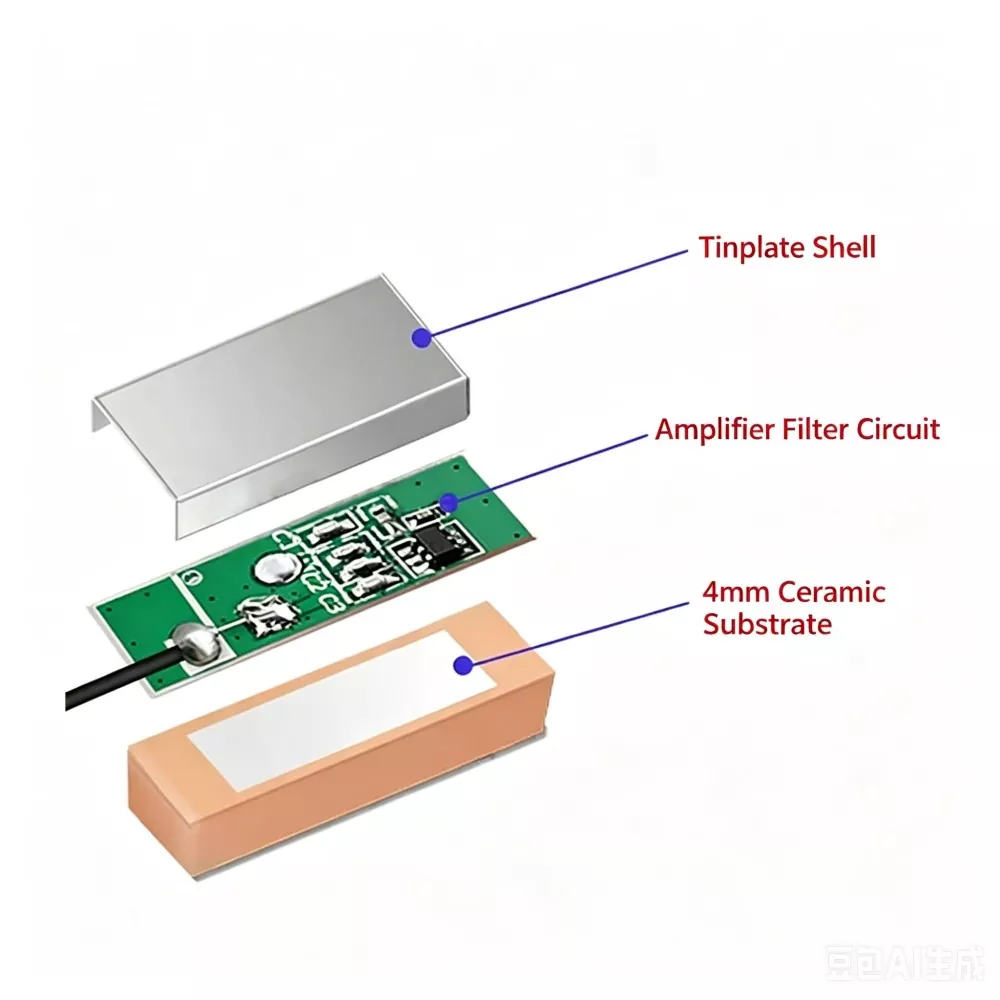

1. Tamainaren eta errendimenduaren azken oreka: geruza anitzeko tenperatura baxuko zeramikazko erretadun (LTCC) teknologia erabiliz, osagai honek erresonantzia-maiztasun egonkorra mantentzen du 16 × 6 × 4,5 mm besterik ez dituen pakete ultramehe batean ere, espazioa mugatuta dauden IoT gailu miniaturazkoetarako aproposa da.

2. Seinale ahulak detektatzeko gaitasun bikaina: errendimendu handiko LNA (zarata baxuko anplifikadorea) batekin hornituta, neurtutako zarata-zifra (NF) ≤2,0 dB da, eta irabazia 25 dB ± 3 dB irits daiteke. Benetako probetan, gailuaren abiarazte hotzean sateliteak eskuratzeko denbora 25 segundora murriztu da, eta 7 satelite baino gehiago lor ditzake modu egonkor batean hiri arroilen inguruneetan ere.

3. Tenperatura altuko egonkortasuna: zeramikazko dielektrikoaren tenperatura koefizientea ±30 ppm/℃ barruan kontrolatzen da. -40 ℃ eta 85 ℃ bitarteko muturreko inguruneetan, erresonantzia-maiztasun-aldaketa ≤±5 MHz da, PCB antenen ohikoena baino askoz handiagoa.

4. Inpedantzia parekatzea eta interferentziaren aurkakoa: 50Ω inpedantzia diseinu estandarra VSWR ≤ 1,5arekin; aukeran eskuragarri dago ferrita estaldura batekin gainazalean, bandaz kanpoko ezabapena ≥ 40 dB eskaintzen duena eta plaka maiztasun handiko interferentziak eraginkortasunez babesten ditu, hala nola DC-DC bihurgailuak.

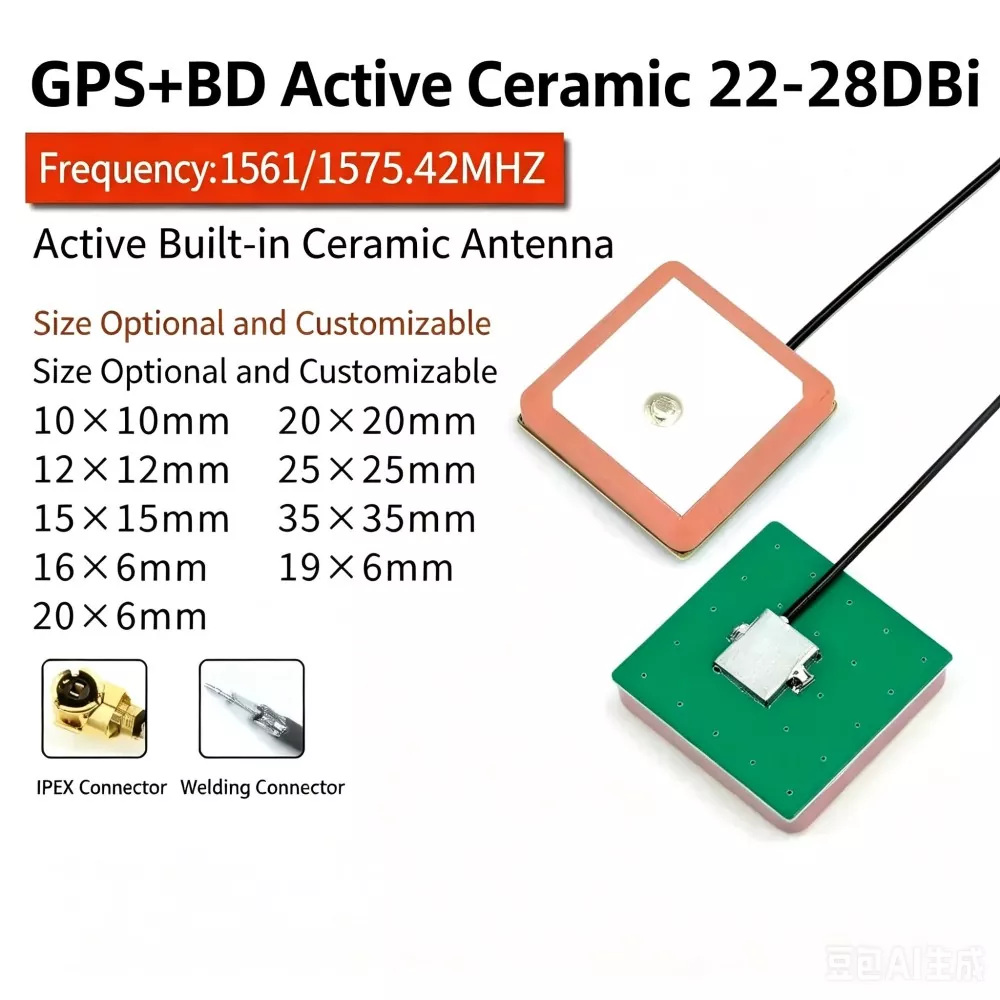

Oinarrizko Zehaztapen Teknikoak eta Parametroak

Produktu lehiakideekin alderaketa sakona

1. Likidazio-baldintzak

Antena oztoporik gabeko eremu batean jarri behar da. Ez da metalezko objektu handirik egon behar antenatik 30°ko kota-angelu batean. 7 cm × 7 cm-ko lurreko plano jarraitua erreserbatu behar da antenaren azpian islatzaile gisa, eremu aktiboaren azpian zuzenean bideratu gabe.

2. EMI Isolamendua

Mantendu antena zarata handiko osagaietatik, hala nola DC-DC bihurgailuak, kristal osziladoreak, CPUak eta bozgorailuak. Gutxieneko bereizketa-distantzia 2 cm-koa gomendatzen da.

3. Inpedantzia Kontrola

Mantendu 50Ω kontrolatutako inpedantzia bat antena elikadura puntutik GNSS modulura. RF arrastoak laburrak izan behar dira, bideratze leunarekin eta angelu zuzeneko bihurgunerik gabe.

4. Orientazio Kontrola

Zeramikazko gainazalak gorantz egin behar du eta lurreko planoarekiko paralelo egon behar du. Inklinazio-angeluak ez du 15° gainditu behar RHCP harrera-ezaugarri egonkor mantentzeko.

RF Ingeniaritza Gogoetak

1. Oinplanoaren menpekotasuna

GNSS antena batek lurreko plano egonkorra behar du. Errendimendua zuzenean erlazionatuta dago lurraren tamainarekin eta simetriarekin.

2. Bide anitzeko ingurunearen sentsibilitatea

Hiri-inguruneek kokapen-zehaztasuna hondatzen duten eta doitasun-diluzioa (DOP) areagotzen duten seinaleen islapen bideak sartzen dituzte.

3. LNAren ekarpena

Zarata gutxiko anplifikadorearen irabaziak eskuratze-sentsibilitatea hobetzen du, baina bandaz kanpoko interferentziaren suszeptibilitatea ere areagotzen du iragazketa nahikoa ez bada.

4. Maiztasunaren egonkortasuna

Tenperatura dielektriko zeramikazko koefizienteek erresonantziari eragiten diote ziklo termikoen baldintzetan.

Nola aukeratu produktu egokia?

GPS kanpoko antena hautatzerakoan, kontuan hartu faktore nagusi hauek:

1. Maiztasuna eta polarizazioa Egiaztatu gailuak GPS L1, BeiDou B1 edo maiztasun bikoitzeko laguntza behar duen. Ez nahastu zirkularki polarizatutako GNSS antena linealki polarizatutako antenarekin, esate baterako, 2.4G motak, horrek bat ez datozenak eta harrera hondatuko duelako.

2. Instalazio espazioa Gailu trinkoetarako, zeramikazko antena erabiltzen da normalean bere forma-faktorea txikiagatik. Espazio nahikoa duten kostu-sentikorrak diren aplikazioetarako, PCB antenak kontuan hartu daitezke. RF ingurune konplexuetan, zeramikazko antenen errendimendu egonkorragoa eskaintzen dute.

3. Diseinu aktiboa edo pasiboa Gailuak metalezko itxitura bat edo RF elikadura-lerro luzea (>1 m) badu, LNA integratua duen antena aktibo bat gomendatzen da seinale-galera konpentsatzeko.

4. Baliozkotze datuak Hautaketa neurtutako eremuaren errendimenduan oinarritu behar da (adibidez, sateliteen eskurapena, C/N0, hotz abiarazte-denbora), ez bakarrik laborategiko zehaztapenak.

Zergatik aukeratu gaitzazu (Qianmu Communications)?

• Jatorri-fabrikatik hornidura zuzena: bitartekarien irabazi-marjinak baztertzen ditugu eta fabrika-aurreko prezio oso lehiakorrak eskaintzen ditugu MOQ malguekin.

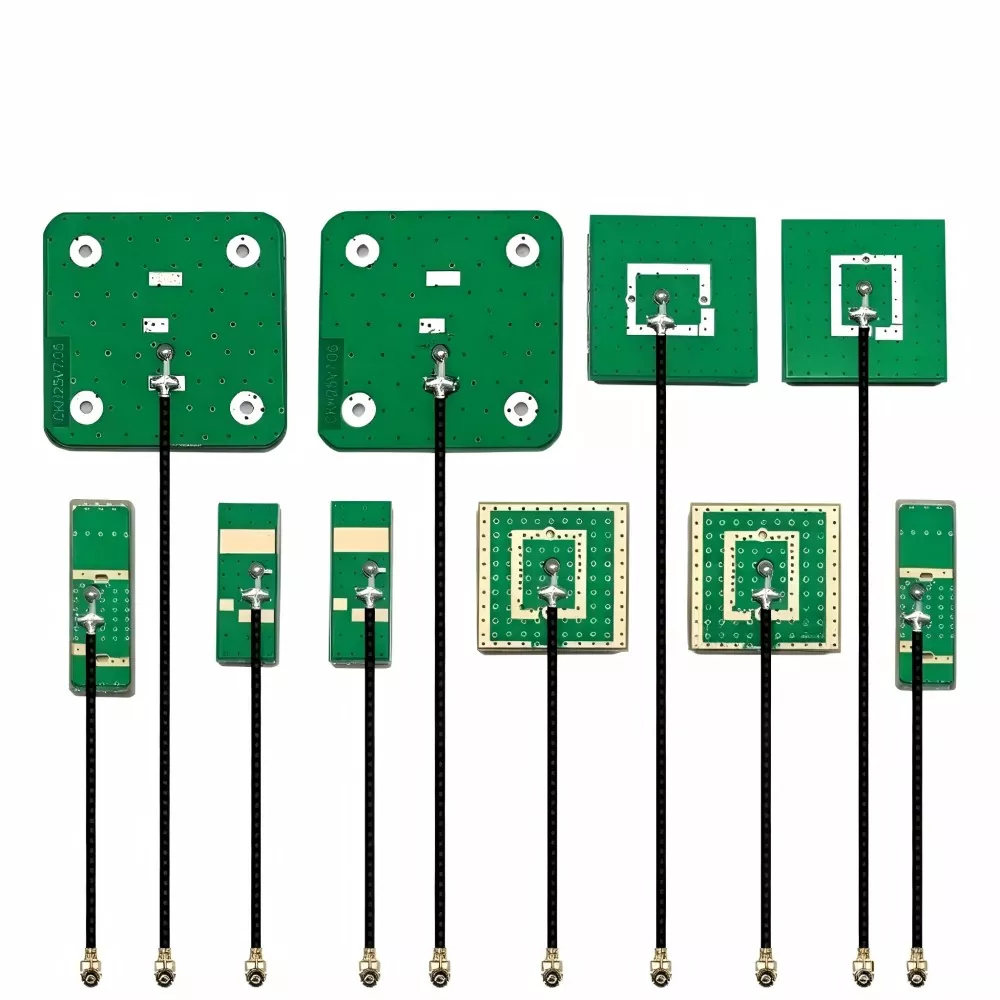

• I+G eta pertsonalizazio gaitasun sendoak: RF ingeniari profesionalen talde bat dugu, zeramikazko txiparen tamaina, zilarrezko geruzaren forma eta LNA irabazia zure ID egituraren eta PCB diseinuaren arabera azkar pertsonaliza ditzaketenak.

• Kasu errealen baliozkotzea: gure produktuak bizikleta partekatzeko, ibilgailuen barneko nabigazio eta marka eramangarri adimendunen hornikuntza-kateetan arrakastaz integratu dira, eta hainbat arazo konpondu dituzte, hala nola "izarren bilaketa motela eta izar-galera maiz".Arazoa.

• Bizi-ziklo osoko zerbitzuak: laguntza tekniko bakarra eskaintzen dugu: salmenta aurreko inpedantzia parekatzeko simulazioetatik eta antena-diseinurako gidaliburuetatik hasi eta saldu osteko produktu akastunen azterketa azkarreraino.
