GPS kanpoko antena

GPS kanpoko antena irrati-maiztasuneko osagai autonomoa da Nabigazio Satelite Sistema Globalen (GNSS) RF seinale ahulak jasotzeko bereziki diseinatuta, GPS, Beidou, GLONASS, Galileo eta beste satelite sistema batzuen barne. Eraikitako antenak ez bezala, gailu nagusitik kable ardazkide baten bidez bereizten da. Diseinu honek ekipoen itxituren blindaje fisikoaren mugak gainditzen ditu, eta, horretarako, antena kanpoko eremu irekietan edo ibilgailuen teilatuetan instalatu daiteke sateliteen Ikusmen Eremu (FOV) optimoa lortzeko.

Nola funtzionatzen du?

 GPS sateliteek igorritako RF seinaleak oso ahulak dira lurrera iristen direnean (normalean -125 dBm-tik -160 dBm bitartekoak). Kalitate handiko GPS Kanpo Antenak seinalearen harrapaketa eraginkorra bermatzen du mekanismo honen bidez:

1. Eskuineko polarizazio zirkularra (RHCP) parekatzea

Antenak satelite-seinaleen eskuineko polarizazio zirkularren ezaugarriekin ezin hobeto egokitzen den mikrostrip adabaki diseinu berezi bat du, eta, horrela, gailuaren orientazio-aldaketek eragindako seinalearen atenuazioa ezabatzen da.

2. LNA zarata gutxiko anplifikadorea

Errendimendu handiko LNA (zarata baxuko anplifikadorea) integratua, seinale ahulak anplifikatzen dituena, zarata zifra oso baxua mantenduz (normalean <2 dB) eta elikadura transmisioan sortutako txertatze-galerak konpentsatzen ditu.

3. Bide anitzeko interferentziaren diseinua

Beheko planoa eta bobinaren egitura optimizatuz, eraikinetatik edo lurretik islatzen diren interferentzia-seinaleak modu eraginkorrean ezabatzen dira.

Oinarrizko salmenta puntuak

RF alorrean oso errotuta dagoen enpresa gisa, Txinako antenen fabrikatzaile ezaguna, gure produktuak abantaila handiak erakutsi ditu benetako probetan:

• Sistema anitzeko bateragarritasuna maiztasun-banda osoan

L1/L2/L5/L6 eta L-Band maiztasun osoko bandak onartzen ditu, GPS, BeiDou eta Galileo bezalako sistemekin ezin hobeto integratuz doitasun handiko RTK kokapen-baldintzak betetzeko.

• Interferentziaren aurkako gaitasun bikaina

Neurtutako datuek erakusten dute, nahiz eta hiri-kanoi konplexuetan edo tentsio handiko transmisio-dorreetatik gertu, bandaz kanpoko kentze-gaitasunak bikaina izaten jarraitzen duela, sistemaren blokeo-galera arriskua eraginkortasunez murrizten duela.

• Industria-mailako babes-araua

Ultrasoinuen kapsulazioa eta iragazgaitza duen diseinu bikoitza ditu, IP67 babes-kalifikazioa lortuz eta errendimendu egonkorra mantenduz -40 ℃ eta + 85 ℃ bitarteko muturreko inguruneetan ere.

• Pertsonalizatutako zerbitzu malguak

Hainbat interfaze pertsonalizatzea onartzen du, hala nola SMA eta TNC; kablearen luzera eta magnetiko/torlojuak muntatzeko metodoak biak doi daitezke eskakizunen arabera.

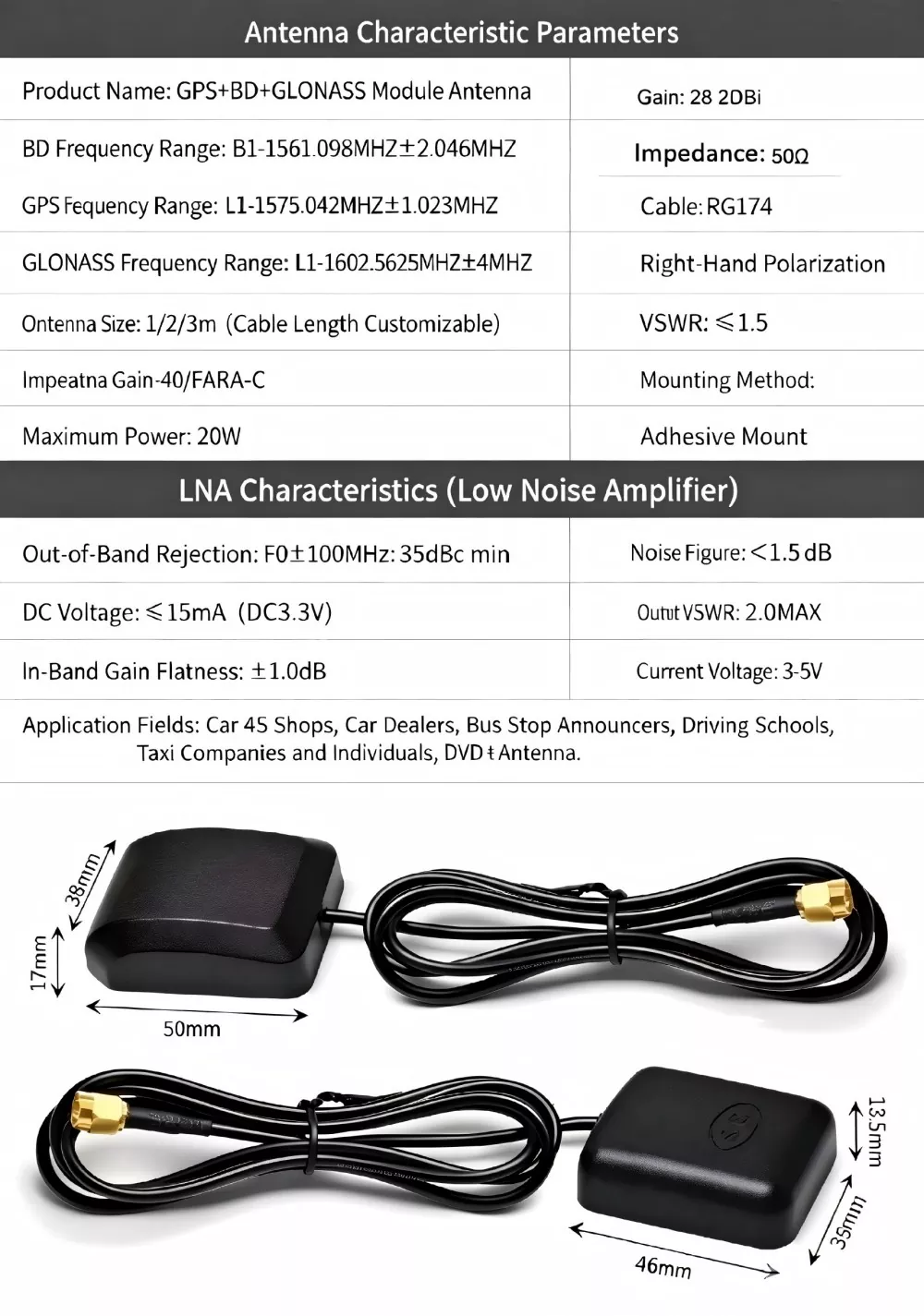

Zehaztapen Teknikoak

Zein gailu dira bateragarriak?

Gure GPS kanpoko antena oso erabilia da eremu hauetan:

1. Smart Connected Ibilgailuak eta ADAS

Ibilgailuaren teilatuan instalatuta, autoaren leherketaren aurkako pelikulan sartzen da, gidatze autonomorako eta flota kudeatzeko sistemetarako zentimetro-mailako posizionamendua emateko.

2. Doitasun Nekazaritza eta Drones

Nekazaritzako droneen edo baserriko makinen gainean muntatuta, interferentzia elektromagnetikoen erresistentzia handia du, gurutzaldi automatiko zehatza eta pestizida ihinztadura zehatza bermatuz.

3. Topaketa Geodesikoa eta Oinarri Estazioen Denbora Sinkronizazioa

Oinarrizko estazioen edo RTK hargailuen oinarrizko osagai gisa, fase-zentroko errore egonkorrak (± 2 mm) milimetro mailako neurketaren zehaztasuna bermatzen du.

4. Itsasoko eta Itsasontzien Nabigazioa

Salt-spray corrosion-resistant design ensures continuous, reliable heading and position data even in harsh marine environments.

5. IoT Aktiboen Jarraipena

Kable luzeekin diseinatua, edukiontzien edo makineria handien kanpoaldean erraz ezkutatu daiteke, mundu osoan logistikaren jarraipena ahalbidetuz.

Produktu lehiakideekin alderaketa sakona

Instalazio eta erabilera gida ilustratua

1. Kokapena hautatzea: ziurtatu antena oztoporik gabeko ikuspegi batekin eta metal interferentziarik gabeko gainazal maila batean instalatzen duzula (adibidez, auto baten teilatuan edo ekipoen goiko aldean).

2. Iragazgaitza-tratamendua: Kanpoko konexio-puntuak zinta iragazgaitz autourtu batekin zigilatu behar dira "321" biltzeko metodoan aplikatuta, euri-ura kabletik ekipamendura isur ez dadin.

3. Lurrera eta tximista babesa: elikadura-kablea ekipamendu-gelan edo gailuan sartu baino lehen, elikadura-tximiste-atxilogailu bat instalatzea gomendatzen da eta bermatzea ondo lurreratzea ondo dagoela.

4. Kablearen zehaztapenak: kableak bideratzerakoan, "tantaka-begiztak (U formako bihurguneak)" instalatu behar dira euri-ura atzera isur ez dadin.

Nola aukeratu GPS kanpoko antena egokia?

Hornitzaile fidagarri baten bila Une horretan, honako hiru puntu hauek ebaluatzen zentratzea gomendatzen da:

1. Argitu maiztasun-bandaren baldintzak: oinarrizko nabigaziorako, hautatu L1 maiztasun bakarreko antena. Zehaztasun handiko RTK edo interferentziaren aurkako errendimendua behar bada, ziurtatu L1/L2/L5 maiztasun anitzeko antena bat aukeratu duzula.

2. Ebaluatu instalazio-ingurunea: ibilgailuan edo kanpoan erabiltzeko, IP67 iragazgaitza kalifikazioa eta oinarri magnetikoa da aukerarik onena; Oinarrizko estazio finkoetarako, torlojuaren instalazioa gomendatzen da bide anitzeko bobina arintzeko bobina batekin konbinatuta.

3. Egiaztatu kable-galera: kablearen luzera 5 metrotik gorakoa bada, hornitzaileak galera txikiko kableak eman behar ditu; bestela, LNAren irabazia kable galerarekin konpentsatuko da.

Zergatik aukeratu gu?

Shenzhen Qianmu Communication Technology Co., Ltd. GPS kanpoko antenen fabrikatzailea ez ezik, zure RF teknologiako bazkide fidagarria ere bada. Gure independentean garatutako mikrouhin-ganbera anekoikoak eta esperientziadun ingeniari talde bat ditugu, prototipoak, probak eta ekoizpen masiboa estaltzen dituzten zerbitzu pertsonalizatuak eskaintzeko aukera ematen diguna. Shenzhen-en ondo finkatuta dagoen elektronika industriaren ekosistema aprobetxatuz, epe lehiakorrak eta irtenbide errentagarriak eskaintzen ditugu produktuaren kalitate bikaina mantenduz.

Ohiko galderak

1.G.: BeiDou sistemarekin bateragarria al da?

A: Erabat. Gure antenak jario anitzeko diseinua du eta jatorrizko GNSS sistema global nagusiak onartzen ditu, GPS, BeiDou, GLONASS eta Galileo barne.

Q2: Fabrikatzaile gisa, zein da zure gutxieneko eskaera-kopurua (MOQ)?

A: Kontratazio aukera malguak onartzen ditugu. Eredu estandarrentzat, lote txikiko proba-aginduak onartzen ditugu. Eredu pertsonalizatuetarako, jarri harremanetan gure salmenta-taldearekin azken aurrekontua eta MOQ informazio zehatza lortzeko.

3.G.: Nola aukeratzen duzu kanpoko GPS antena aktibo baten eta modelo pasibo baten artean?

A: Automobilgintzako aplikazioetarako, industria-kontrol-sistemetarako, topografia- eta mapa-proiektuetarako eta kanpoko aplikazioetarako, GPS kanpoko antena aktiboa behar da. Eredu pasiboak metro bateko barruko distantzia laburretarako soilik egokiak dira eta baliteke seinale galera handia izatea kable luzeagoetan. Qianmu Factory eredu enblematiko guztiek diseinu aktiboak hartzen dituzte.

Q4: Antenak kable hedatua erabil al dezake? Zein da gehienez onartzen den luzera?

A: RG174 kable estandarraren gehienezko luzera gomendatua 10 metrokoa da. Kablearen luzera 10 metrotik gorakoa bada, jarri harremanetan hornitzailearekin galera txikiko LMR RF kable batekin ordezteko. Fabrikak antena luzeak ere pertsonaliza ditzake 20 metrorainoko kableekin.
