Nola hobetu dezake FM irrati antena integratuak gailu elektroniko trinkoetan seinalearen harrera

Qianmugaratzen duFM irrati antena integratuaFM gaitutako produktu trinkoetarako, harrera fidagarria behar duten kanpo-antena agerian jarri gabe. 88-108 MHz FM emisio bandarako diseinatua, RF osagai trinko honek ferrita-nukleoa, doitasuneko kobrezko bobina eta konexio-aukera malguak konbinatzen ditu automobilgintzako audio-sistemetarako, Bluetooth bozgorailuetarako, irrati eramangarrietarako, etxeko ekipo adimendunetarako eta beste gailu elektronikoetarako.

FM antena integratua antena teleskopiko baten ordezko espazioa aurrezteko baino gehiago da. Bere ferrita-nukleoko indukzio magnetikoaren egiturak, bobina doitasunezko harilkatzeak, forma-faktorea trinkoa eta konexio pertsonalizagarria den diseinuari esker, fabrikatzaileek FM harrera instalatzeko espazioa eta itxura garrantzitsuak diren produktuetan integratzea ahalbidetzen dute. Gida honek FM irrati antena integratuak nola funtzionatzen duen azaltzen du, bere ezaugarri teknikoak, aplikazio egokiak, instalazioaren gogoetak eta erosleek OEM edo ODM proiektuetarako antena bat eskuratzean ebaluatu behar dituzten funtsezko faktoreak.

Aurkibidea

• Zer da FM irrati antena integratua?
• Nola funtzionatzen du FM irrati antena integratuak?
• Zeintzuk dira ezaugarri nagusiak?
• Non erabil daiteke?
• Zer dira zehaztapen teknikoak?
• Nola instalatu behar da antena?
• Nola hautatu behar dute erosleek antena egokia?
• Nola konparatzen da beste FM antena batzuekin?
• Maiz egiten diren galderak
• Zergatik kontuan hartu pertsonalizatutako FM antena bat?

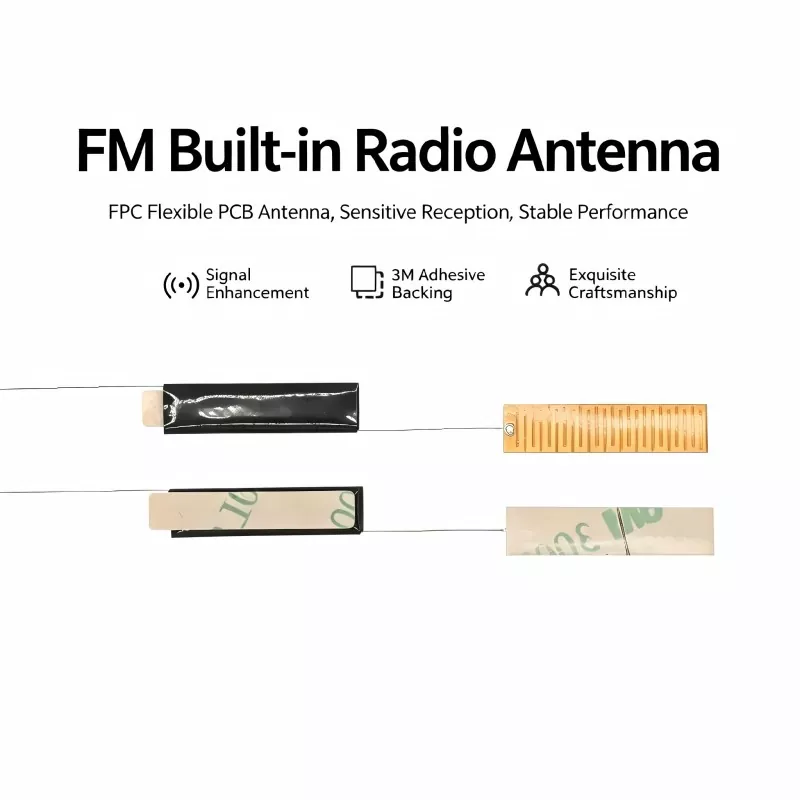

Zer da FM irrati antena integratua?

FM irrati-antena integratua RF jasotzeko osagai pasibo bat da, FM emisio-seinaleak jasotzeko diseinatuta, gailu elektronikoaren barruan geratzen den bitartean. Itxituratik kanpo zabaltzen den ohiko antena teleskopiko bat ez bezala, barne antena bat ezkutatu daiteke produktuaren egituraren barruan, fabrikatzaileei itxura garbia mantentzen laguntzen die barne espazio mugatua eraginkortasunez erabiltzen duten bitartean.

Ferrita-nukleoaren diseinu tipikoa iragazkortasun handiko ferrita-nukleoa, doitasun-hauriz egindako kobrezko esmalte-haria, isolamendu-babesa eta konexio terminalak edo berunezko hariak ditu. Ferrita-materialak eremu magnetikoa bobinaren inguruan kontzentratzen du, eta harilkadura-egitura aurreikusitako FM maiztasun-barrutian harrera laguntzeko diseinatuta dago.

Kontsumo elektronika trinkoa garatzen duten fabrikatzaileentzat, egitura honek produktuen integrazioa erraztu dezake. Antena PCB diseinuaren eta itxituraren diseinuaren arabera jar daiteke, kanpoko antena dedikatu baten irekiera behar izan beharrean.

Produktuari buruzko informazio zehatzagoa lortzeko, erosleek FM Irrati Antena integratua produktuaren orria berrikusi dezakete.

Nola funtzionatzen du FM irrati antena integratuak?

Funtzionamendu-printzipioa indukzio elektromagnetikoan eta erresonantzian oinarritzen da batez ere. FM igorpen-seinalea antenara iristen denean, ferrita nukleoak bobinaren inguruan maiztasun handiko eremu magnetikoa kontzentratzen laguntzen du. Doitasun-hauritutako eroaleak energia elektromagnetikoa RF seinale elektriko batean bihurtzen du, zirkuitu hartzaileak prozesatu dezakeena.

1. Eremu magnetikoaren kontzentrazioa

Iragazkortasun handiko ferrita nukleoak maiztasun handiko eremu magnetikoak kontzentratzen ditu harilaren inguruan. Egitura hau bereziki erabilgarria da fabrikatzaileek barne espazio trinko batean sar daitekeen antena behar dutenean FM harrera fidagarria mantenduz.

2. Bihurketa Elektromagnetikoa

Ferrita nukleoa inguratzen duen kobrezko bobinak eremu magnetiko aldakorrari erantzuten dio eta seinale elektriko bat sortzen du. Seinale hori antena-konexioaren bidez transferitzen da FM hargailuaren zirkuitura.

3. Maiztasun Erresonantzia

Bobina harilkatzeko parametroek, bira-kopurua eta harilaren antolamendua barne, antenaren maiztasun-ezaugarrietan eragiten dute. Sintonizazio egokiak antena nahi den FM bandan funtzionatzen laguntzen du eta harrera egonkorra onartzen du.

4. Seinalearen transmisioa

Bihurtu ondoren, jasotako RF seinalea antena-zulotik edo konexio-pinetatik igarotzen da FM hargailuaren zirkuituetara, non anplifikatu, deskodetu eta audio irteeran bihurtzen da.

Zeintzuk dira ezaugarri nagusiak?

Produktu komertzial baterako FM barneko antena aukeratzerakoan, ingeniariek normalean hartzen dituzte kontuan harrera-errendimendua, dimentsio fisikoak, interferentzia-erresistentzia, funtzionamendu-tenperatura eta integrazio-malgutasuna. Ondorengo ezaugarriek ferrita-nukleo integratua egiten dute gailu trinko askotarako egokia.

• 88-108 MHz funtzionamendu-tartea:Normalean erabilitako FM emisio-maiztasun-barrutiaren inguruan diseinatua.
• Barne egitura trinkoa:Fabrikatzaileei FM harrera integratzeko aukera ematen die kanpoko antena irten gabe.
• Doitasun bobina bobinatua:Ezaugarri elektriko koherenteak eta maiztasun errendimendua onartzen ditu.
• Ferrite-nukleoaren eraikuntza:Eremu magnetikoak kontzentratzen ditu eta seinalearen harrera eraginkorra onartzen du.
• Interferentziak kontzientearen diseinua:Isolamenduak eta egiturazko kontuek nahi ez diren interferentzia elektromagnetikoak murrizten lagun dezakete.
• Pertsonalizazio malgua:Nukleoaren dimentsioak, harilkatzeko parametroak, kablearen luzera, pinak eta konektoreak produktuen eskakizunetara egokitu daitezke.
• Funtzionamendu tenperatura zabala:Erreferentziatutako Qianmu diseinuak -20 °C-tik +85 °C arteko funtzionamendua zehazten du.

Non erabil daiteke?

Barneko FM antena baten egitura trinkoari esker, kanpoko antenen esposizioa desiragarria edo praktikoa ez den produktuetarako egokia da. Aplikazioak kontsumo elektronikatik automozio eta industria ekipamenduetaraino izan daitezke.

Zer dira zehaztapen teknikoak?

Zehaztapen teknikoak beti lotu behar dira hartzailearen zirkuituarekin, itxiturarekin, instalazio-posizioarekin eta xede-merkatuarekin. Ondorengo zehaztapenek erreferentziatutako Qianmu produktuaren konfigurazioa adierazten dute eta ingeniaritza ebaluatzeko abiapuntu gisa balio dezakete.

Benetako errendimendua alda daiteke hartzailearen IC, PCB diseinuaren, itxituraren materialaren, inguruko ingurune elektromagnetikoen, tokiko seinalearen indarraren eta antena instalatzeko posizioaren arabera. Hori dela eta, prototipoen probak garrantzitsua izaten jarraitzen du ekoizpen masiboaren aurretik.

Nola instalatu behar da antena?

Kokapen zuzena ezinbestekoa da FM harrera koherentea lortzeko. Ondo diseinatutako antena batek ere errendimendu murriztua izan dezake interferentzia iturri indartsuetatik edo material desegokietatik gertu jartzen bada.

1. urratsa: Hautatu instalazio-posizioa

Jarri antena barruko eremu nahiko ireki batean eta, posible denean, itxituraren barruko gainazaletik hurbil. Saihestu zuzenean maiztasun handiko txip, energia-osagai, bero-iturri edo beste interferentzia-iturri indartsu batzuen ondoan jartzea.

2. urratsa: Seguru antena

Atzealde itsasgarri isolatu batek diseinu bateragarrietarako instalazio metodo sinple bat eman dezake. Muntatze-metodoak antena ondo kokatuta mantendu behar du eta produktuaren funtzionamenduan errepikakortasunean eragina izan dezakeen mugimendua saihestu behar du.

3. urratsa: konektatu antena

Konektatu antenako kablea edo pinak PCBko FM antenako interfazeari. Soldatutako konexioek seguru eta laburrik gabe egon behar dute, eta entxufe motako konexioek atxikipen mekaniko nahikoa izan behar dute.

4. urratsa: probaren harrera

Muntatu ondoren, piztu gailua eta egin FM katearen bilaketa bat. Ebaluatu geltokien kopurua, audioaren argitasuna, hondoko zarata, seinalearen egonkortasuna eta harreraren koherentzia toki ezberdinetan.

Nola hautatu behar dute erosleek antena egokia?

Prezioak bakarrik ez luke antena aukeraketa zehaztu behar. OEM eta ODM proiektuetarako, erosketa taldeek eta ingeniariek antena RF sistema osoaren zati gisa ebaluatu beharko lukete.

1. Berretsi maiztasun-tartea:Ziurtatu antena xede FM emisio bandarako egokia dela.
2. Begiratu eskuragarri dagoen lekua:Eman itxitura eta PCB dimentsio zehatzak antena-egitura hautatu aurretik.
3. Berrikusi konexio metodoa:Zehaztu kablearen luzera, terminalen diseinua, konektore mota edo PCB konexio baldintzak.
4. Ebaluatu ingurune eragilea:Automobilgintza, eramangarri, barruko eta kanpoko produktuek hainbat kontu mekaniko eta termiko behar izan ditzakete.
5. Kontuan hartu interferentzia elektromagnetikoak:Identifikatu gertuko prozesadoreak, elikatze-iturri aldagarriak, pantailak, motorrak eta beste balizko zarata-iturri batzuk.
6. Eskatu laginak:Probatu antena benetako itxituran eta aurreikusitako FM hargailuaren zirkuituarekin ekoizpen masiboa onartu aurretik.
7. Eztabaidatu pertsonalizazioa:Bolumen-proiektuetarako, pertsonalizatutako nukleoen dimentsioek eta harilkatze-parametroek antena generiko batek baino integrazio hobea eman dezakete.

Nola konparatzen da beste FM antena batzuekin?

Antena egitura ezberdinek produktuen eskakizun desberdinak betetzen dituzte. PCB antena erosoa izan daiteke PCBk espazio nahikoa ematen duenean, eta antena teleskopikoa erabilgarria izan daiteke agerian dagoen antena onargarria denean. Ferrita-nukleo integratuaren diseinua bereziki garrantzitsua da fabrikatzaileek ezkutuko instalazioa eta integrazio mekaniko trinkoa lehenesten dituztenean.

Maiz egiten diren galderak

1. Zein maiztasun onartzen du FM irrati-antena integratuak?

Erreferentziatutako Qianmu antena 88-108 MHz FM emisio bandarako diseinatuta dago. Maiztasun-baldintza espezifikoak eztabaidatu daitezke aplikazio eta merkatu desberdinetarako pertsonalizazioan.

2. Pertsonalizatu al daitezke antenaren neurriak eta kablearen luzera?

Bai. Pertsonalizatzeak ferrita nukleoaren tamaina, bobinaren harilketaren parametroak, berunaren luzera, pin materialak eta konektore motak izan ditzake. Aukera hauei esker, antena eskuragarri dagoen itxitura eta PCB diseinuarekin hobeto bat etor daiteke.

3. Eraikitako antena egokia al da automobilgintzako audio sistemetarako?

Bai. FM antenen diseinu integratuak autoko audio sistemetan, Bluetooth irratietan, multimedia unitate nagusietan eta antzeko ekipoetan integra daitezke. Automobilgintzako proiektuak benetako instalazioaren eta RF proben bidez ebaluatu behar dira, ibilgailuen egiturek eta elektronikak harreran eragina izan dezaketelako.

4. Antenen errendimendua PCB diseinuaren araberakoa al da?

Bai. Harrera-errendimendua antena ez ezik hartzailearen IC, PCB diseinua, lurra, inguruko osagaiak, itxitura egitura eta ingurune elektromagnetikoak ere eragiten du. Prototipoen probak egitea gomendatzen da ekoizpen masiboa baino lehen.

5. Laginak ontziratu gabeko ekoizpenaren aurretik eman daitezke?

Laginaren ebaluazioa antena pertsonalizatuaren garapenaren zati garrantzitsu bat da. Erosleek Qianmu-rekin lagin-eskakizunak eztabaidatu eta aurreikusitako gailuaren barruan antena probatu ditzakete bolumen ekoizpenera pasatu aurretik.

Zergatik kontuan hartu pertsonalizatutako FM antena bat?

FM gaitutako produktu elektronikoak garatzen dituzten fabrikatzaileentzat, antena RF sistemaren osagai gisa hautatu behar da osagarri autonomo gisa tratatu beharrean. Ondo parekatuta dagoen barne-diseinu batek instalazioko espazioa kontserbatzen lagun dezake, itxitura itxura garbia mantentzen eta irtenbide praktikoa eskaintzen du automobilgintza, eramangarri, etxe adimenduna eta industria FM aplikazioetarako.

Qianmu-k FM antenen soluzio integratuak eskaintzen ditu ferrita nukleoaren dimentsioak, bobina harilkatzea, kablearen luzera, konexio terminalak eta egitura-integrazioa estaltzen dituzten pertsonalizazio aukerekin. OEM eta ODM proiektuetarako, ingeniaritza-taldeek maiztasun-eskakizunak, espazio erabilgarria, PCB interfazea, ingurune eragilea eta espero den harrera-errendimendua defini ditzakete laginak balioztatu aurretik. FM gaitutako produktu berri bat garatzen ari bazara edo Txinako antena fabrikatzeko bazkide fidagarri baten bila bazabiltza,jarri gurekin harremanetanzure aplikazioa eztabaidatzeko, irtenbide pertsonalizatu bat eskatu eta laginaren ebaluazioa hasteko Qianmu-rekin.
