Zergatik da ezinbestekoa aurikularretako antena malgu bat hurrengo belaunaldiko haririk gabeko audio gailuetarako

Haririk gabeko aurikularrak eta entzungailuak txikiagoak, adimentsuak eta ezaugarri ugariagoak diren heinean, antenen diseinuak gero eta paper garrantzitsuagoa du hari gabeko komunikazio fidagarria mantentzeko.Qianmugaratzen duAurikularretarako antena malguaTWS aurikularretarako, haririk gabeko entzungailuetarako, hezur-eroaleko gailuetarako eta Bluetooth audio-produktu trinkoetarako, RF irtenbide malguak, ultrameheak eta pertsonalizagarriak eskaintzen dituztenak espazio-muga duten aplikazioetarako.

Antena fidagarria ezinbestekoa da Bluetooth komunikazio egonkorra izateko, batez ere haririk gabeko entzungailuek barne espazio oso trinko eta irregularretan funtzionatu behar dutenean. AAurikularretarako antena malguaPI edo LCP substratu malgu bat erabiltzen du, zehaztasun eroaleen erradiazio-ereduarekin, antena gainazal kurbatuetara egokitzeko aukera ematen du RF errendimendu fidagarria mantenduz.

Aurkibidea

• Zergatik da hain garrantzitsua antenen diseinua entzungailu modernoetan?
• Zer da aurikularretako antena malgua?
• Nola funtzionatzen du aurikularretako antena malguak?
• Zeintzuk dira aurikularretako antena malgu baten abantaila nagusiak?
• Non erabil daitezke entzungailuen antena malguak?
• Zein zehaztapen tekniko kontuan hartu behar dituzte erosleek?
• Nola konparatzen da antena tradizionalekin?
• Nola aukeratu behar dute fabrikatzaileek antena egokia?
• Zergatik dute garrantzia fabrikazioa eta RF probak?
• Maiz egiten diren galderak
• Ondorioa

Zergatik da hain garrantzitsua antenen diseinua entzungailu modernoetan?

Haririk gabeko entzungailuak irrati-maiztasuneko komunikazioan oinarritzen dira telefonoekin, tabletekin, ordenagailuekin eta Bluetooth-a gaitutako beste gailu batzuekin audioa trukatzeko eta datuak kontrolatzeko. Antena batek espazio fisiko txiki bat hartzen badu ere, bere diseinuak eragin handia izan dezake hari gabeko errendimenduan.

TWS aurikulario modernoen barne-ingurunea bereziki zaila da. Bateriak, bozgorailuak, mikrofonoak, kargatzeko osagaiak, prozesadoreak, blindaje-egiturak eta osagai mekanikoak espazio mugatuagatik lehiatzen dira. Aldi berean, antena giza gorputzetik gertu funtzionatzen du, eta horrek RF hedapenari eta seinalearen ezaugarriei eragin diezaieke.

Antena-soluzio tradizionalek PCB espazio dedikatua edo instalazio eremu handi samarra behar dezakete. Antena malgu batek askatasun handiagoa ematen die ingeniariei erradiazio-elementua barne gainazal kurbatuetan, bateria-konpartimentuetan, zurtoinetan edo erabilgarri dauden beste eremu batzuetan kokatzeko.

Bluetooth produktu trinkoak garatzen dituzten fabrikatzaileentzat, beraz, antena hautatzea kontuan hartu behar da mekanikoaren eta RF diseinuaren hasierako faseetan, azken muntaketa osagai gisa tratatu beharrean.

Zer da aurikularretako antena malgua?

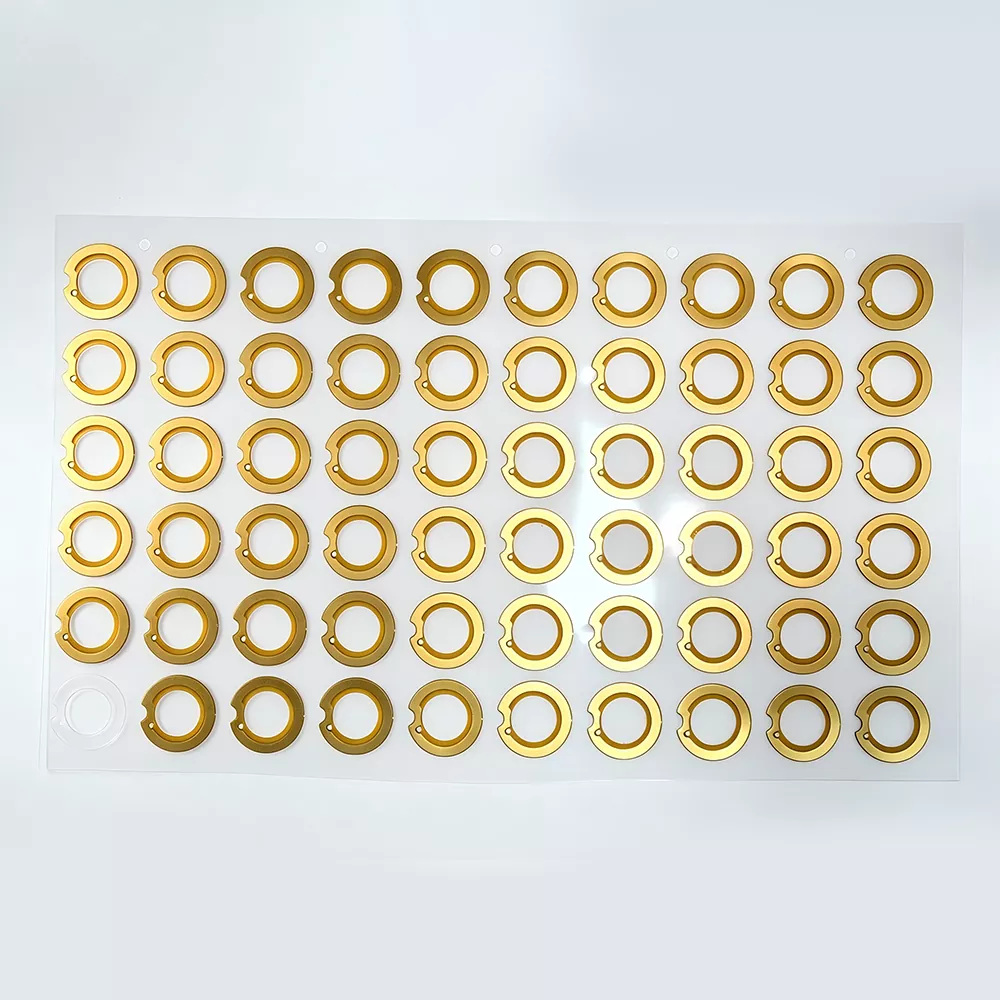

A Aurikularretarako antena malguaMiniaturazko RF antena bat da, haririk gabeko audio gailu trinkoetarako diseinatua. Oro har, PI edo LCP substratu malgu bat erabiltzen du, doitasuneko fabrikazio eta grabaketa prozesuen bidez eratutako erradiazio eredu eroalearekin.

PCB antena zurrunak ez bezala, egitura malgua okertu eta gainazal kurbatu edo irregularretara moldatu daiteke. Horrek bereziki egokia da eskuragarri dagoen antena-barrunbea estua, kurbatua edo ohiko osagai zurrunekin egokitzeko zaila den produktuetarako.

Aurikularretako antena malguak 2,4 GHz Bluetooth ISM bandarako diseinatuta daude eta Bluetooth aplikazio modernoak onartzen dituzte. Proiektuaren arabera, fabrikatzaileek antenen dimentsioak, substratua, beraren luzera, terminalen konfigurazioa eta instalazio metodoa pertsonaliza ditzakete produktuaren arkitekturarekin bat etortzeko.

Diseinuaren malgutasun honek FPCn oinarritutako antena bereziki erakargarriak bihurtzen ditu TWS aurikularrak, haririk gabeko entzungailuak, hezur-eroaleko entzungailuak, lepoko bandako gailuak eta haririk gabeko beste produktu trinko batzuetarako.

Nola funtzionatzen du aurikularretako antena malguak?

Aurikularretako antena malgu baten funtzionamendu-printzipioa RF seinale elektrikoak uhin elektromagnetikoetan bihurtzean eta inguruko ingurunetik energia elektromagnetikoa jasotzean oinarritzen da.

1. Bluetooth chipsetak maiztasun handiko seinale elektrikoa sortzen du.
2. RF seinalea transmisio-bidetik antenarantz doa.
3. Erradiazio eredu eroaleak seinale elektrikoa energia elektromagnetiko bihurtzen du.
4. Antenak seinalea ingurunera irradiatzen du.
5. Jasotzerakoan, antena parekatutako Bluetooth gailuak igorritako seinale elektromagnetikoak harrapatzen ditu.
6. Jasotako RF energia seinale elektriko batean bihurtzen da eta Bluetooth komunikazio modulura transferitzen da.

Entzungailuak eta entzungailuak giza gorputzetik hurbil eramaten direnez, bereziki garrantzitsuak dira antenen bat etortzea, lurreratzea eta kokatzea. Giza gorputzak, bateriak, metalezko osagaiak eta etxebizitzetako materialek antenaren inpedantzian eta erradiazio-ezaugarrietan eragin dezakete.

Beraz, RF sintonizazio egokia ezinbestekoa da. Ondo diseinatutako antena benetako produktuaren itxituraren barruan ebaluatu behar da, osagai isolatu gisa bakarrik probatu beharrean. Horrek ingeniariei desafinazioaren efektuak identifikatzen eta hari gabeko azken errendimendua optimizatzen laguntzen die.

Zeintzuk dira aurikularretako antena malgu baten abantaila nagusiak?

Eraikuntza ultra-mehea

Espazioa da TWS aurikularren garapenaren erronka handienetako bat. FPC antena malguaren eraikuntzak fabrikatzaileek RF osagai bat espazio estuetan integratzeko aukera ematen die bolumen mekaniko gehiegi okupatu gabe.

Konfigurazioaren arabera, antenen lodiera malgua 0,12-0,30 mm-ko gutxi gorabehera erabil daiteke, aukera arruntekin 0,15 mm, 0,20 mm eta 0,25 mm barne. Horrek produktuen diseinatzaileei barne espazio baliotsua optimizatzen laguntzen die.

Malgutasun bikaina

Substratu malguak antenari barne gainazal kurbatu eta irregularrak jarraitzea ahalbidetzen dio. Hau bereziki erabilgarria da ohiko antena zurrun bat erabilgarri dagoen egituran sartu ezin denean.

Behin eta berriz tolestura edo mugimendu mekanikoen eraginpean dauden produktuetarako, tolestearen iraunkortasuna da beste kontu garrantzitsu bat. Substratu egokiak hautatzeak eta itsasgarrien diseinuak fidagarritasun mekanikoa hobetu dezake epe luzerako erabileran.

Bluetooth RF errendimendu egonkorra

Antenen errendimendua erradiazio-elementua bera baino gehiagoren araberakoa da. Elikadura-puntuaren diseinuak, lurreratzeak, inpedantzia-egoerak, instalazio-posizioak eta inguruko osagaiek eragin dezakete RF ezaugarrietan.

Hori dela eta, antena-hornitzaile profesional batek RF diseinuaren euskarria eta sintonizazio gomendioak emateko gai izan beharko luke antena estandar bat besterik gabe hornitu beharrean.

Muntaketa Erraza

Antena malguak bero-erresistentzia atzealde itsasgarriarekin horni daitezke, nahi den barne-azalera zuzenean konektatzeko aukera emanez. Honek finkatzeko egitura mekaniko osagarrien beharra murrizten du eta muntaia erraztu dezake.

Pertsonalizazio gaitasun handia

Aurikularrentzako karkasek antena geometria desberdinak behar dituzte. Pertsonalizatutako irtenbide batek aldaerak jaso ditzake:

• Antenen eskema eta neurriak
• Funtzionamendu-maiztasuna
• Berunaren luzera
• Konektore eta terminal mota
• PI edo LCP substratua
• Instalazioaren kokapena
• Makurtze-erradioa
• Produktuen etxebizitzaren egitura

Non erabil daitezke entzungailuen antena malguak?

Teknologia TWS entzungailuekin oso lotuta badago ere, antena malguek haririk gabeko audio produktu trinkoen sorta askoz zabalagoa onartzen dute.

Zein zehaztapen tekniko kontuan hartu behar dituzte erosleek?

Txinako fabrikatzaile edo hornitzaile batetik antena malgu bat eskuratzean, erosleek zehaztapen elektrikoak eta mekanikoak ebaluatu behar dituzte. Eskuragarri dagoen espaziora egokitzen den antena batek oraindik ere RF sintonizazioa behar du amaitutako produktuaren barruan instalatu ondoren.

Balio hauek erreferentziazko zehaztapen gisa tratatu behar dira. Azken errendimendua antenen diseinuaren, PCB diseinuaren, lurrerako egituraren, etxebizitzaren materialaren, instalazioaren posizioaren eta RF arkitektura orokorraren araberakoa da.

Nola konparatzen da antena tradizionalekin?

Fabrikatzaileek, oro har, hainbat antena-teknologia dituzte kontuan hartu beharrekoak, besteak beste, udaberriko antena, PCB antena zurrunak eta FPC antena malguak. Aukera egokiena produktuaren arkitekturaren, espazio erabilgarriaren, kostu-helburuaren, RF eskakizunen eta espero den produkzio-bolumenaren araberakoa da.

Etxebizitza-egitura irregularrak edo barne-espazio oso mugatua duten aurikularretarako, FPC-ren eraikuntza malguak integrazio mekanikoko abantaila handia eman dezake. Antena diseinatzaileei lehendik dauden osagaien inguruan lan egiteko aukera ematen die produktuaren egitura osoa antena zurrun bat egokitzeko behar izan beharrean.

Nola aukeratu behar dute fabrikatzaileek antena egokia?

Aurikularretako antena hautatzen amaitutako produktuarekin hasi behar da antena katalogo generiko batekin baino. Faktore hauek fabrikatzaileei erabaki fidagarriagoa hartzen lagun diezaiekete.

1. Neurtu eskuragarri dagoen espazioa.Eman informazio zehatza antena-barrunbearen luzera, zabalera, altuera, kurbei eta inguruko osagaiei buruz.
2. Definitu RF eskakizunak.Egiaztatu Bluetooth frekuentzia-tartea, espero den komunikazio-distantzia, inpedantzia-eskakizunak eta antena-kokapena.
3. Kontuan hartu etxebizitza-materialak.Plastikoak, metalak, pilak, blindaje-osagaiak eta beste egitura eroale batzuk RF errendimenduan eragina izan dezakete.
4. Eskakizun mekanikoak ebaluatzea.Bibrazio, mugimendu edo behin eta berriz makurduraren eraginpean dauden produktuek malgutasun eta eranskinen errendimendu egokia behar dute.
5. Eskatu prototipoen laginak.Benetako itxituraren barruan dagoen antena probatzeak emaitza esanguratsuagoak ematen ditu antena modu independentean ebaluatzeak baino.
6. Berrikusi fabrikazio-gaitasunak.Produkzio masiboko proiektuetarako, ebaluatu kalitatearen koherentzia, RF probak, pertsonalizazioa, dokumentazioa eta entrega gaitasuna.

Garapen fasean 2D edo 3D produktuen marrazki zehatzak eskaintzeak antenen fabrikatzaileak diseinua modu eraginkorragoan optimizatzeko aukera ematen dio. Prototipoen baliozkotzeak erremintak eta ekoizpen masiboa hasi ondoren RF arazoak aurkitzeko arriskua murrizten lagun dezake.

Zergatik dute garrantzia fabrikazioa eta RF probak?

Antenen errendimendua fabrikazioaren koherentziaren menpe dago. Dimentsioetan, eredu eroaleetan, konektoreen kokapenean, itsasgarrien kokapenean edo substratuaren ezaugarrietan aldaketa txikiek eragin dezakete azken RF emaitzan.

Hori dela eta, antena fabrikatzaile esperientziadun batek osagai fisiko bat baino gehiago eman beharko luke. RF ingeniaritza, laginaren garapena, inpedantzia bat etortzea, sintonizazioa, ekoizpenaren ikuskapena eta dokumentazio teknikoak produktua garatzeko prozesu aurreikusgarriagoa izan dezake.

RF profesionalen probak errendimenduaren egiaztapena ganbera anekoiko batean, ingurumen-probak, tenperatura-zikloak, tolestura mekanikoko probak eta kalitate-kontroleko beste prozedura batzuk izan ditzake aplikazioaren eskakizunen arabera.

Nazioarteko kontrataziorako, dokumentazioa eta kalitatea bermatzea ere garrantzitsuak dira. Proiektuaren arabera, erosleek materiala betetzeko dokumentazioa, ikuskapen-txostenak, paketatze-informazioa, merkataritza-dokumentuak eta esportazioekin lotutako beste laguntza batzuk behar ditzakete.

Maiz egiten diren galderak

Q1: Zer da aurikularretako antena malgua?

Aurikularretarako Antena Malgua RF antena mehe eta tolesgarria da, haririk gabeko audio produktu trinkoetarako diseinatua, hala nola TWS aurikularrak, Bluetooth aurikularrak, hezur-eroaleko entzungailuak eta haririk gabeko entzungailuak. Bere substratu malguak barne gainazal kurbatuetara egokitzeko aukera ematen du.

2.G.: Aurikularretako antena malgu batek Bluetooth 5.3 onartzen al dezake?

Bai. Behar bezala diseinatutako 2,4 GHz-ko antena Bluetooth 5.3 aplikazioekin erabil daiteke RF diseinua, inpedantzia parekatzea, lurreratzea eta instalazio-baldintzak behar bezala ezartzen direnean.

Q3: antenen dimentsioak pertsonalizatu al daitezke?

Bai. Antena malguak produktuaren barne espazioaren eta egitura mekanikoaren arabera pertsonaliza daitezke. Luzera, zabalera, forma, lodiera, berunaren luzera, konektorearen konfigurazioa eta instalazio-metodoa bezalako parametroak egokitu daitezke proiektuaren eskakizunen arabera.

4.G.: Zein substratu-material daude eskuragarri?

PI eta LCP antenen substratu malguko materialak erabili ohi dira. Material egokia behar diren RF ezaugarrien, malgutasun mekanikoaren, tenperatura-baldintzen, fidagarritasun-baldintzen eta xede-ekoizpen-kostuaren araberakoa da.

Q5: Antena malgu batek euskarri itsasgarria erabil al dezake?

Bai. Atzealde itsasgarriak instalazioa erraztu dezake, antena nahi den barne-azalera zuzenean finkatzeko aukera emanez. Itsasgarri mota funtzionamendu-tenperaturaren, etxebizitza-materialaren, muntaketa-prozesuaren eta espero diren zerbitzu-baldintzen arabera hautatu behar da.

6.G.: Zein informazio eman behar dute erosleek antena pertsonalizatu bat eskatzerakoan?

Erosleek produktuen marrazkiak, eskuragarri dagoen antena-espazioa, PCB diseinuaren informazioa, xede-maiztasun-banda, konektore-eskakizunak, etxebizitza-materiala, instalazio-posizioa, eskakizun mekanikoak eta espero den aplikazio-ingurunea eman beharko lituzkete. Informazio honek fabrikatzaileak antena-soluzio egokiagoa garatzen laguntzen dio.

Q7: Zergatik probatu behar da antenen errendimendua azken produktuaren barruan?

Antena ez da modu independentean funtzionatzen. Bateriak, PCBak, metalezko osagaiak, plastikozko karkasak, lurrerako egiturak eta giza gorputzak eragin dezakete RF errendimenduan. Azken itxituraren barruan dagoen antena probatzeak, beraz, konexioaren egonkortasunaren eta hari gabeko errendimendu orokorraren ebaluazio errealistagoa eskaintzen du.

Ondorioa

Haririk gabeko audio produktu txikiago eta adimentsuagoen eskari gero eta handiagoak antenen integrazio-erronka gero eta konplexuagoak sortzen ditu. AAurikularretarako antena malguairtenbide eraginkorra eskaintzen du dimentsio trinkoak, malgutasun mekanikoa, geometria pertsonalizagarria eta Bluetooth RF errendimendu fidagarria konbinatuz. TWS aurikularretarako, hezur-eroaleko entzungailuetarako, lepoko bandarako gailuetarako eta haririk gabeko beste produktu trinkoetarako, antena malguaren teknologiak diseinu-askatasun handiagoa eman dezake fabrikatzaileei barne-egitura jendetsuak gainditzen laguntzen dien bitartean.

Antena konponbide pertsonalizatua hornitzen duten enpresentzat, esperientziadun fabrikatzaile batekin lankidetzak prototipoen garapena, RF sintonizazioa, probak eta ekoizpen masiboa erraztu ditzake. Haririk gabeko entzungailu, TWS entzungailu edo Bluetooth audio produktu berri bat garatzen ari bazara eta zure eskakizun mekaniko eta RF espezifikoekin bat datorren antena behar baduzu,jarri gurekin harremanetanzure marrazkiak, zehaztapen teknikoak, pertsonalizazio eskakizunak, laginak eta ekoizpen planak eztabaidatzeko Qianmu antenen ingeniaritza taldearekin.
