FPC tabletaren antena ultramehea

FPC Tablet Antena ultramehea zirkuitu plaka malguaren teknologia erabiliz fabrikatutako antena laua da. Antena zurrun, malguki-antena eta zeramikazko antena tradizionalak ez bezala, bere abantaila nagusiak profil ultra-argala, deformaziorako malgutasuna eta muntaketa planoa dira.

Antenak PI/LCP maiztasun handiko substratua erabiltzen du, zirkuitu grabaketa zehatza eta inpedantzia uniformea ​​dituena. Eraikitako atzealde itsasgarri batekin, ez du torlojua finkatzeko behar. Gailuen barruko espazio trinko, irregular eta kurbatuetarako bereziki diseinatua, antena tradizionalen ohiko arazoak konpontzen ditu, hala nola irtenaldia, espazioaren okupazioa, hausteko suszeptibilitatea eta seinalearen errendimendu ezegonkorra.

Lan-printzipioa

FPC Tablet Antena ultrameheak erradiazio elektromagnetikoen eta RF erresonantziaren printzipioetan oinarrituta funtzionatzen du, zehatz grabatutako metalezko erradiazio-ereduak erabiliz helburuko maiztasun-bandan oihartzuna izateko, eta, horrela, uhin elektromagnetikoen transmisio eta harrera eraginkorra ahalbidetzen du.

Produktuaren substratuak galera dielektriko baxua eta lineako inpedantzia koherentzia handia ditu, irrati-maiztasunaren seinalearen atenuazioa modu eraginkorrean murrizten du. Egitura lauak eta lauak erradiazio-angeluak optimizatzen ditu, barneko osagaien blindaje-interferentziak minimizatzen ditu, hala nola metalezko karkasak eta bateriak, sare-konektibitate egonkorra, Bluetooth parekatzea eta kokapen-transmisioa bermatuz.

Produktuen Nukleoa

• Bateragarritasun ultra-mehea: amaitutako lodiera 0,1 mm-tik 0,3 mm-ra bitartekoa da, instalazioaren ondoren ia barne-altuerarik ez du hartzen, gailu ultra-meheen diseinuetarako aproposa da eta gailu adimentsu argalentzako antena-irtenbide hobetsia da.

• Malgutasun eta bihurgunearekiko erresistentzia handia: 1.000 tolesketa-ziklo baino gehiago probatu dira, haustura, delaminazio edo errendimendua hondatu gabe. Behin eta berriz irekitzeko, tolesteko eta gainazal kurbatuetarako aproposa, ohiko antena integratuena baino askoz ere iraunkortasuna eskaintzen duena.

• Galera txikia eta irabazi handia: maiztasun handiko eta galera baxuko substratu-materialarekin hobetuta, seinalearen transmisioa egonkorra da tentsio-uhin geldikorreko ratioa (VSWR) ≤1,5 ​​batekin, eraginkortasunez erabiltzailearen arazo arruntei aurre eginez, hala nola distantzia luzeko deskonexioa, hormetan zehar sartze ahula, atzerapena eta eroritako konexioak.

• Instalazio erraza zulatu gabe: 3M atzealde itsasgarri sendoarekin dator: zuritu eta itsatsi besterik ez dago, ez da soldadurarik edo torlojurik behar, bezeroen eskulan-kostuak eta akats-tasak nabarmen murriztuz.

• Banda osoko pertsonalizazioa: edozein maiztasun-bandarako pertsonaliza daiteke 2.4G, 5G, 6G, Bluetooth, 4G LTE, GPS eta NB-IoT bezeroen eskakizunen arabera, neurriak, kablearen luzera eta konektoreak beharren arabera erregula daitezke.

• Loteen koherentzia handia: Muntaketa-lerro automatizatuen bidez produkzio masiboa inpedantzia, irabazia eta maiztasun-desbideratzeak estuki kontrolatzen direla ziurtatzen du lote bakoitzeko sorta estu baten barruan, errendimendu egonkorra eskainiz lote batetik bestera aldakuntzarik gabe.

Zehaztapen Teknikoak

Aplikazio-eszenatokiak

FPC tabletaren antena ultrameheak, abantaila arin eta egonkorrak dituztenak, oso egokiak dira industria anitzetan hardware adimendun meheetarako, barne-espazio trinko ezberdinetan erraz sartzen dira eta aplikazio-eszenatoki anitzak ahalbidetzen dituzte.

Kontsumorako elektronika aplikazioak: erloju adimentsuak, fitness bandak, haririk gabeko entzungailu-zorroak, energia-banku eramangarriak eta mini Bluetooth bozgorailuak - ezin hobeto egokiak diseinu ultra-megaletarako, bultorik edo oskolaren irtengunerik gabe.

IoT eszenatokiak: ate eta leiho sentsoreak, tenperatura eta hezetasun sentsoreak, ateen sarraila adimendunak, haririk gabeko pasabideak eta LoRa IoT terminalak, epe luzeko potentzia baxuko transmisio egonkorra bermatuz.

Industria- eta automobilgintza-aplikazioak: automozioko kokapen-terminal txikiak, eskuko gailu industrialak, saiakuntza-tresna eramangarriak eta segurtasun-kamera txikiak—muturreko tenperatura eta interferentziaren aurrean erresistenteak, funtzionamendu-baldintza konplexuetarako egokiak.

Produktuen abantailak lehiakideekin alderatuta

Merkatuan dauden FPC antena arruntek sarritan arazoak izaten dituzte, hala nola, gehiegizko lodiera, kalterako suszeptibilitatea, gehiegizko seinalearen zehaztapenak eta lote batetik bestera aldakuntza garrantzitsuak. Gure FPC Tablet Antena Ultra-mehea berariaz optimizatu da, abantaila bereizi argiak eskainiz.

• Lodieraren abantaila: lehiakideek normalean 0,4-0,6 mm eskaintzen dituzten arren, gure produktua oso mehea da 0,1 mm-rekin, ezin hobea gailu arinetarako eta industria bateragarritasun zabalagoa eskaintzen duena.

• Prozesuaren abantailak: doitasun-grabatua eta gela garbiaren fabrikazioa erabiliz, zirkuitu-lerroak uniformeak eta errebarik gabekoak dira, antena arruntetan ohikoak diren hariak hausteko eta etengabeko deskonexio arriskuak ezabatuz.

• Errendimendu abantailak: Benetako irabaziak zehaztapenak betetzen ditu gehiegikeriarik gabe, tenperatura altuko eta baxuko inguruneetan errendimendu egonkorrarekin. Aitzitik, lehiakideen prezio baxuagoko produktuek tenperatura altuetan seinalea gutxitzea eta tenperatura baxuetan deskonexio arazoak jasaten dituzte.

• Pertsonalizazioaren abantaila: Zuzeneko fabrikatzaile gisa, moldeak azkar sortu eta neurriak, kableen luzerak eta konektoreak alda ditzakegu. Aitzitik, lehiakide gehienek stock-elementu estandarrak baino ez dituzte eskaintzen, eta ondorioz pertsonalizazio-epe luzeagoak eta aldatzeko aukera mugatuak dira.

• Kalitate-kontrolaren abantaila: % 100 pizteko probak gehi inpedantzia-laginketaren ikuskapena, akats-tasa % 0,3tik behera kontrolatuta, industriaren batez bestekoa % 2 baino nabarmen txikiagoa.

Instalazio Gida

FPC Tablet Antenna ultra-meheak ez du instalaziorako oztoporik eskaintzen, ez du ekipamendu espezializaturik behar; muntaia azkar egin daiteke eskuz, bezeroen ekoizpenaren eraginkortasuna nabarmen hobetuz.

Instalazioa 1. urratsa: Garbitu muntatzeko gainazala: kendu hautsa, olio-orbanak eta gailuaren barruko muntatze-eremutik gainazal laua eta lehorra bermatzeko, itsasgarriaren atzealdearen atxikimendu txarra edo kentzea saihesteko.

Instalazioa 2. urratsa: Kokatu eta kendu itsasgarri-filma: Lerrokatu antena ekipoaren egituraren arabera izendatutako tokiarekin. Kendu babes-filma antenaren atzealdetik eta saihestu itsasgarri-eremuarekin edo zirkuituekin zuzeneko kontaktua esku hutsez.

3. urratsa: Lerrokatu eta sakatu: Lerrokatu filma astiro-astiro, eta sakatu uniformeki 3-5 segundoz aire-burbuilarik edo ertz altxagarririk ez izateko. Gainazal kurbatuetarako, aplikatu presioa ataletan.

Instalazioaren neurriak: Ez jarri zuzenean metalezko gainazal handien aurka, hala nola baterien, estalki babesgarrien edo plakako txipen aurka. Mantendu 3-5 mm-ko tartea seinalearen errendimendua maximizatzeko.

Ziurtagiria eta Kalitatearen Bermea

Enpresaren kualifikazioak: baliozko negozio lizentzia, fabrikazio instalazio independentea, gela garbiko ekoizpen tailerra eta proba profesionalen laborategia ditu. Bulegoak, ekoizpenak eta kalitatea kontrolatzeko guneak eskuragarri daude tokian bertan egiaztatzeko; ez bitartekari merkataritza-enpresa bat.

Produktuen Ziurtagiria: Produktu guztiek esportazio-ziurtagiriak gainditu dituzte, besteak beste, ROHS, REACH eta CE, Europako, Estatu Batuetako, Hego-ekialdeko Asia eta beste eskualdeetarako merkaturako sarbide estandarrak betez. Ziurtagiriaren dokumentazio osoa eskatuta dago eskuragarri.

Kalitate-kontroleko ikuskapen-sistema: lehengaien laginak jasotzean, ekoizpenean zehar egindako ikuskapenak, amaitutako produktuen % 100 pizteko probak, zahartze-probak eta tolestura-probak. Lote bakoitzeko ikuskapen-erregistroak eta laginak gordetzen dira, salmenta osteko trazabilitatea bermatzeko.

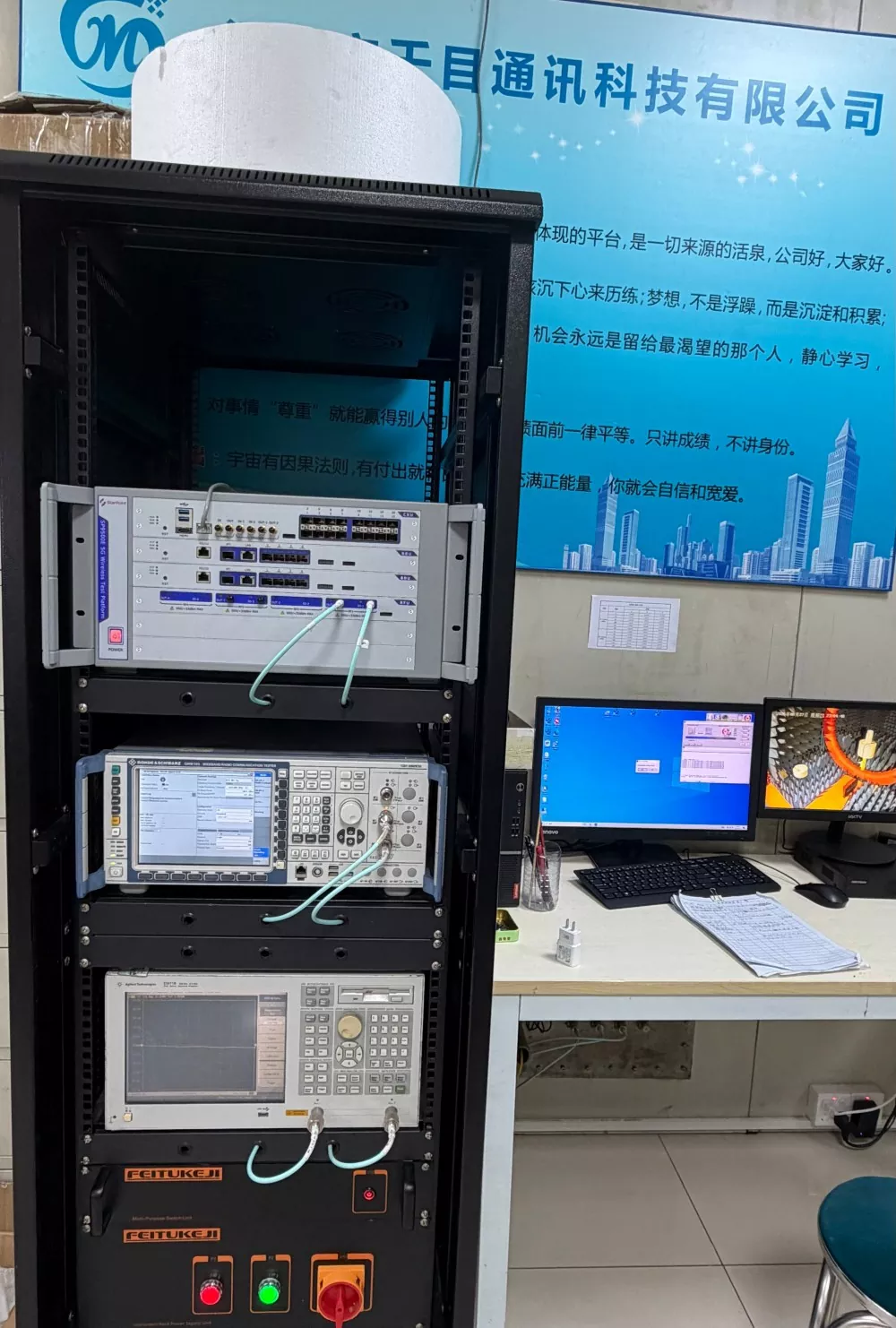

Ekoizpen-ahalmenaren froga: Etxeko grabaketa eta laminazio automatizatuko produkzio-lerroek, RF ikuskatzeko ekipoekin batera, 80.000 pieza baino gehiagoko eguneroko ekoizpena ahalbidetzen dute, eskala handiko eskaerak bezero handientzako eskakizunak betetzeko gai direnak.

Produktuak aukeratzeko gida

FPC tabletaren antena ultrameheak hautatzerakoan, bezeroek ez dute kostu baxuko aukerak itsu-itsuan aukeratu behar; ekipoen eskakizunekin zehatz-mehatz lotuz, hutsuneak eraginkortasunez saihes ditzakete.

1. Hautatu eredua gailuaren lodieraren arabera: gailu ultra-argaletarako, lehenetsi 0,1 mm-ko bertsioa; gailu estandarrentzat, aukeratu 0,2-0,3 mm-ko bertsio estandarra errendimendua eta egitura-bateragarritasuna orekatzeko.

2. Aukeratu ereduak aplikazio agertokietan oinarrituta: aukeratu barruko eta giro-tenperaturako gailuetarako eredu estandarrak; Tenperatura altuko baxuko modelo malkartsuak nahiago dituzte automobilgintza eta industria kanpoko ekipamenduetarako, eguraldiarekiko erresistentzia handiagoa eskaintzen dutenak.

3. Hautatu ereduak maiztasun-bandaren eskakizunetan oinarrituta: garbi zehaztu behar diren maiztasun-bandak, hala nola WiFi, Bluetooth, 4G eta GPS. Gure enpresak zehaztasunez parekatu ditzake dagozkien antena erresonanteak, eredu generikoekin lotutako seinalearen errendimendu eskasa eta bateraezintasun arazoak saihestuz.

4. Lehenetsi fabriken hornikuntza zuzena: Aukeratu tokian tokiko probak, pertsonalizazioa eta ziurtagiri-txostenak ematen dituzten fabrikak, besteak beste, bitartekarien markaketak, gehiegizko zehaztapenak eta salmenta osteko laguntza eza bezalako arazoak ekiditeko.

Zergatik aukeratu Qianmu Communications

RF antenen industrian 17 urteko esperientzia sakona duen Txinako hornitzaile gisa, FPC tableta-antenen ultrameheen ikerketan, garapenean eta fabrikazioan espezializatuta gaude, benetako gaitasun eta datu sendoen bidez konfiantza sortuz.

1. Lanbide-talde teknikoa: 10 urte baino gehiagoko esperientzia duen RF ingeniari talde bat dugu, bezeroentzako antenen diseinu-soluzioak optimizatzeko gai dena eta arazo konplexuak konpontzeko, hala nola seinalearen blindajea, horma-sartze eskasa eta interferentzia handia.

2. Pertsonalizazio Zerbitzu Azkarra: Egun berean bidaltzen diren produktuak; diseinu pertsonalizatuak 24 orduko epean emandako soluzioekin, 3-5 egunetan prototipatu azkarrak eta 7-10 eguneko epean bidalketa handiak (industria estandarrak baino askoz azkarrago).

3. Kostu-eraginkortasunaren abantaila: produkziorako eta zuzeneko salmentarako fabrika propioarekin, bitartekarien markak ezabatzen ditugu. Eskaerak fabrikaren amaierako prezioan eskain daitezke, maila goreneko marken pareko kalitatearekin eta prezio lehiakorragoekin.

4. Hobetu salmenta osteko zerbitzua: bidalketek proba-txostenak, zehaztapenak eta ziurtagiri-dokumentuak barne hartzen dituzte; loteen akatsak itzultzeko eta ordezkatzeko politikek estaltzen dituzte; prozesu osoan zehar banakako laguntza teknikoa eskaini die bezeroei produkzio masiboa lortzen laguntzeko.

5. Mundu errealeko aplikazio zabalak: etxeko eta nazioarteko 1.000 hardware adimendun fabrikatzaile baino gehiagori zerbitzatu diegu hainbat arlotan, besteak beste, kontsumo-elektronika, IoT, industria-ekipamenduak eta automozio-gailuak, produktu masiboko kasu egiaztagarriekin eskuragarri.

Ohiko galderak

1.G.: FPC tabletaren antena ultrameheak gainazal kurbatuetara molda daitezke?

A: Bai. Produktuak malgutasun bikaina eskaintzen du, kurbatu eta arku formako egitura txikiekin bat datozenak, forma irregularreko gailuetan instalatzeko egokia, aplikazio arruntean seinalearen errendimenduan eragin gabe.

2.G.: neurri pertsonalizatuak eta maiztasun-bandak onartzen ditu?

A: OEM/ODM pertsonalizaziorako euskarri osoa, dimentsioak, lodiera, kablearen luzera, konektoreak eta maiztasun-bandak bezeroen marrazkien eta eskakizunen arabera erregulagarriak, diseinu doako optimizazioa barne.

3.G.: ontziratu gabeko erosketetarako proba-txostenak eta ziurtagiriak eman ditzakezu?

A: Bai. Lote bakoitzerako dokumentazio osoa eman dezakegu, fabrikako proben txostenak, errendimenduaren zehaztapenak, ROHS/CE ziurtagiriak eta bezeroen ikuskapen eta esportazio baldintzak betetzeko beharrezko beste material batzuk barne.

4.G.: Seinalea degradatuko al da antena gailuaren metaletik gertu jartzen bada?

A: Metalak blindaje interferentziak sor ditzake; instalazioan 3-5 mm-ko tartea uztea gomendatzen da. Ingeniariek doako optimizazio irtenbideak eman ditzakete barne ekipamenduen diseinurako.

5.G.: Laginaren kalitatea koherentea al da eskaera handienarekin?

A: Guztiz koherentea. Fabrikan masa-ekoizpen-prozesu estandarizatuak, molde uniformeekin, prozedura estandarizatuekin eta kalitate-kontrol estandar koherenteekin, laginen eta ontziratu gabeko eskaeren arteko kalitate-desberdintasunak ezabatuz.
