Nola hobetu dezake argazki marko digital WiFi antena haririk gabeko errendimendua eta urruneko irudien transmisioa

Argazki-marko adimendunek hodeiaren sinkronizazio fidagarria, irudien eguneratze azkarrak eta hari gabeko konexio egonkorra behar dutenean, egokia daArgazki marko digitala WiFi antenahardware osagai garrantzitsu bat bihurtzen da.Qianmuargazki-marko digital trinkoetarako antena-soluzio dedikatuak garatzen ditu, fabrikatzaileei seinalearen murriztapena, barne-interferentziak eta instalazio-espazio mugatua aplikatzen laguntzeko RF diseinuaren bidez.

Argazki-marko digitala WiFi-aren araberakoa da, hala nola, hodeiaren sinkronizazioa, urruneko argazkien transmisioa, programatutako edukien eguneratzeak eta aplikazioetan oinarritutako gailuen kudeaketa. Dena den, antena pantailak, pilak, zirkuitu plakak eta RF errendimenduan eragina izan dezaketen beste osagai batzuk dituen itxitura trinko baten barruan funtzionatzen du. Dedikatu antena bat diseina daiteke markoaren egitura fisikoaren, funtzionamendu-banden, konektorearen, kableen bideratzearen eta instalazio-posizioaren inguruan. Qianmu-ren irtenbideak 2,4 GHz eta 5 GHz aplikazioak onartzen ditu, 50Ω inpedantzia, ≤1,8 SWR, 2-4 dBi irabazia eta FPC, PCB SMT edo kanpoko itsasgarri-haxka konfigurazioak barne zehaztapen estandarrak barne. Neurri pertsonalizatuak, konektoreak, kableen luzerak eta RF parametroak ere eskuragarri daude gailu diseinu desberdinetarako.

Aurkibidea

1. Zergatik behar du argazki marko digital batek WiFi antena dedikatu bat?
2. Nola funtzionatzen du antena argazki-marko adimendun baten barruan?
3. Zein zehaztapen ebaluatu behar dituzte erosleek?
4. Non erabil daitezke antena hauek?
5. Nola instalatu behar da WiFi antena bat?
6. Nola hautatu behar dute fabrikatzaileek antena egokia?
7. Zergatik kontuan hartu Qianmu pertsonalizatutako antenen ekoizpenerako?
8. Maiz egiten diren galderak

Zergatik behar du argazki marko digital batek WiFi antena dedikatu bat?

Argazki-marko digital adimenduna pantaila bat baino gehiago da. Eredu moderno asko bideratzaile, aplikazio mugikor, hodeiko plataformetara edo edukiak kudeatzeko sistemetara konektatzen dira, erabiltzaileek urrunetik irudiak igo eta bistaratzen diren edukiak kudeatu ahal izateko. Horrek hari gabeko komunikazioa produktuaren esperientzia orokorraren zati garrantzitsu bihurtzen du.

Zailtasuna da argazki marko batek barne-espazio mugatua duela normalean. Pantaila, bateria, plaka nagusia, bozgorailua, metalezko osagaiak eta beste elektronika batzuk antenen errendimenduan eragina izan dezakete. Antena unibertsal batek laborategiko baldintzetan funtziona dezake, baina amaitutako itxituran integratu ondoren beste portaera bat izan dezake.

Beraz, dedikatu antena bat benetako aplikazio ingurunearen inguruan diseinatu da. Qianmu-ren produktuaren informazioak adierazten du bere irtenbidea 7 hazbete eta 15,6 hazbete arteko argazki marko trinkoetarako eta pantailek, pilek eta plakek eragindako interferentzia potentzialetarako optimizatuta dagoela.

• Hodeiko konektibitate egonkorra eta urruneko irudien transmisioa onartzen ditu.
• Barruko instalazio espazio trinkoetarako diseinatua.
• 2,4 GHz eta 5 GHz haririk gabeko aplikazioetarako eskuragarri.
• Konektore eta kable-luzera ezberdinekin konfigura daiteke.

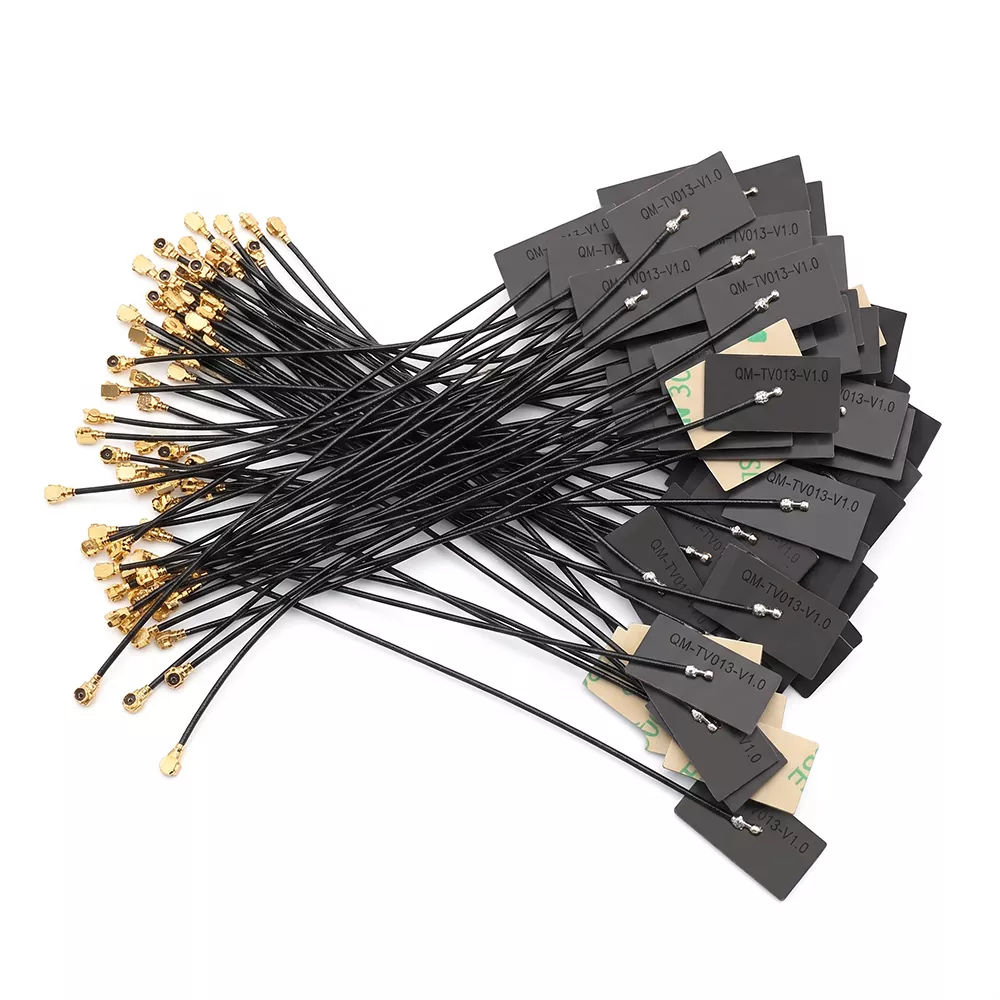

• FPC, PCB SMT eta kanpoko itsasgarri-hastaken antena egiturak onartzen ditu.

Nola funtzionatzen du antena argazki-marko adimendun baten barruan?

Antenak seinale elektrikoen eta uhin elektromagnetikoen arteko bi norabideko bihurketa egiten du. Transmisioan zehar, argazki markoaren WiFi moduluak RF seinale elektriko bat bidaltzen du antenara. Antenak seinalea igortzen du inguruko espazioan zehar haririk gabeko bideratzaile edo sarbide punturantz.

Harreran zehar, bideratzailearen haririk gabeko seinaleak antenak harrapatzen ditu eta seinale elektriko bihurtzen dira WiFi moduluak prozesatzeko. Bi norabideko komunikazio honek funtzioak ahalbidetzen ditu, hala nola:

1. Urruneko irudiak kargatzea.
2. Hodeian oinarritutako argazkien sinkronizazioa.
3. Mugikorreko aplikazioen edukiaren eguneraketak.
4. Programatutako pantaila-kudeaketa.
5. Sarean oinarritutako gailuen kontrola.

Produktu ingeniarientzat, antenaren errendimendua ezin da ebaluatu itxituratik independenteki. Instalazio-kokapenak, lurreko sakeak, kableen bideratzeak, inguruko materialek eta inguruko osagai elektronikoek eragin dezakete RF errendimendu praktikoan.

Zein zehaztapen ebaluatu behar dituzte erosleek?

Antena itxura edo konektore motaren arabera soilik aukeratzeak arazoak sor ditzake prototipoen probetan edo ekoizpen masiboan. RF ingeniariek eta erosketa-taldeek frekuentzia-tartea, inpedantzia, SWR, irabazia, antena-egitura, kablearen zehaztapena, konektorea eta ingurumen-eskakizunak berrikusi behar dituzte eredu bat baieztatu aurretik.

Parametro hauek beti kontuan hartu behar dira azken itxiturarekin eta hari gabeko moduluarekin batera. Irabazi nominal handiagoak ez du automatikoki produktu guztietan errendimendu hoberik esan nahi, antenen eraginkortasuna eta parekatzea inguruko egituraren araberakoak direlako.

Non erabil daitezke antena hauek?

Dedikatu antena batek argazki-marko adimendunen produktuen kategoria desberdinak onartzen ditu. Baldintza arrunta haririk gabeko komunikazio fidagarria da itxitura elektroniko trinko baten barruan.

• Etxeko argazki marko adimendunak:7 hazbeteko, 8 hazbeteko, 10,1 hazbeteko, 12 hazbeteko eta 15,6 hazbeteko produktuetarako egokia.
• Ukipen-pantailako hodei-markoak:Mugikorreko aplikazioen eta hodeiko plataformen bidez argazkiak jasotzen dituzten produktuak onartzen ditu.
• Erakusketa komertzialak:Hotelen pantailetan, ostatuetako informazio-pantailetan, atondoko iragarki-markoetan eta korporazio-pantailetan aplika daiteke.
• Opari produktu eramangarriak:Kontsumorako eta mugaz gaindiko merkataritza elektronikoko merkatuetarako diseinatutako bateriaz elikatzen diren haririk gabeko argazki-markoetarako erabilgarria.
• Elektronika txertatua:Rockchip, Allwinner eta ESP32 bezalako plataformetan oinarritutako plaka-soluzioekin integra daiteke.

Produktu ez-estandarretarako, antenen garapena egitura-planoetan, instalazio-espazioetan, interfaze-baldintzetan eta amaitutako gailuak erabiltzen duen haririk gabeko moduluan oinarritu daiteke.

Nola instalatu behar da WiFi antena bat?

Instalazio zuzena ezinbestekoa da, teknikoki egokia den antena batek ere errendimenduaren degradazioa jasan dezakeelako itxituraren barruan gaizki kokatuta badago.

1. urratsa: Instalazio eremua prestatu

Itzali argazki-markoa eta kendu atzeko estalkia. Garbitu aurreikusitako instalazio-eremua eta ziurtatu antenaren gorputzerako eta kable coaxialerako leku nahikoa dagoela. Saihestu metalezko egiturak RF bidea oztopatu dezaketen tokiak.

2. urratsa: kokatu antena

FPC antena batentzat, jarri antena itsasgarria barruko gainazal egoki baten kontra. Saihestu pantailaren, bateriaren, plaka nagusiaren osagaien eta RF oztopo izan daitezkeen beste interferentzia zuzenak. Kanpoko itsasgarri-hastaken antenak behar bezala kokatu behar dira izendatutako muntatze-puntuan.

3. urratsa: Konektatu eta probatu

Konektatu antena WiFi modulura RF konektore egokia erabiliz. Mantendu kable coaxiala antolatuta eta saihestu behar ez diren bihurgune zorrotzak, konpresioak edo korapilatzeak. Itxitura berriro muntatu ondoren, probatu sareko konektibitatea, urruneko irudien transmisioa eta iraupen luzeko funtzionamendua.

Masa-ekoizpenerako, fabrikatzaileek instalazioaren marrazki estandarizatu bat jarraitu behar dute. Antenen kokapen koherenteak produkzio-unitateen arteko aldakuntza murrizten laguntzen du.

Nola hautatu behar dute fabrikatzaileek antena egokia?

Produktu-taldeek antenen hautaketa haririk gabeko sistema osoaren zati gisa ebaluatu behar dute, osagai isolatu gisa tratatu beharrean. Ondorengo kontrol-zerrendak prototipoaren eta ekoizpenaren arriskuak murrizten lagun dezake.

1. Berretsi haririk gabeko banda.Zehaztu gailuak 2,4 GHz, 5 GHz edo banda bikoitzeko funtzionamendua behar duen.
2. Egiaztatu eskuragarri dagoen instalazio-espazioa.Neurtu antena-eremua eta kontuan hartu pantaila, bateria, PCB eta itxituraren posizioa.
3. Lotu RF konektorearekin.Egiaztatu moduluak IPEX4, MHF1, RP-SMA edo beste interfaze bat behar duen ala ez.
4. Definitu kableen baldintzak.Kablearen luzera eta bideratzea zehaztu behar dira antena amaitu aurretik.
5. Ebaluatu RF errendimendua amaitutako produktuan.Prototipoaren probak antena benetako itxituran instalatu ondoren egin behar dira.
6. Eskatu laginak ontziratu baino lehen.Laginak baliozkotzeak bateragarritasuna egiaztatzen laguntzen du eta eskala handiko seinale-arazoak izateko arriskua murrizten du.
7. Kontuan izan pertsonalizazio gaitasuna.Dimentsioak, irabaziak, konektoreak eta kableen zehaztapenak doitzeko gai den fabrikatzaileak hobeto onartzen ditu produktuen diseinu ez-estandarrak.

Kontratazio-taldeentzat, antenen fabrikatzailearekin zuzeneko komunikazioak argiztapen teknikoak, lagin-probak, ekoizpen-koordinazioa eta ondorengo diseinu-aldaketak ere erraztu ditzake.

Zergatik kontuan hartu Qianmu pertsonalizatutako antenen ekoizpenerako?

Qianmu Communication komunikazio-antenen ikerketa, garapena eta ekoizpenean oinarritzen da, FPC antenak, PCB antenak, WiFi antenak, Bluetooth antenak, 5G antenak, GPS antenak eta RF irtenbide pertsonalizatuak barne.

Argazki-marko digitaleko aplikazioetarako, Qianmu-k diseinu dedikatuak eskaintzen ditu antena-konfigurazio generikoetan soilik fidatu beharrean. Bere ekoizpen-gaitasunek produktuaren dimentsioetan, komunikazio-moduluetan, funtzionamendu-maiztasunean, instalazio-posizioan, konektoreen eskakizunetan eta kableen zehaztapenetan oinarritutako pertsonalizazioa onartzen dute.

Fabrikatzaileak argitaratutako produktuen zehaztapenek RoHS eta REACH betetzen dituzte, eta CE eta FCC ziurtagirien laguntza proiektuaren eskakizunen arabera eman daiteke. OEM eta ODM proiektuetarako, erosleek laginak ere ebalua ditzakete bolumen ekoizpenera pasatu aurretik.

Qianmu-ren antena-gaitasunei buruzko informazio gehiago lortzeko, arakatuQianmu antena fabrikatzeko irtenbideakedo eskainitakoa berrikusiArgazki marko digitala WiFi antena produktuaren orria.

Maiz egiten diren galderak

Antenaren neurriak eta konektorea pertsonaliza daitezke?

Bai. Qianmu-k antenen dimentsioak, kablearen luzera, irabazi-parametroak eta konektore motak pertsonalizatzen ditu gailuaren egituraren, instalazio-espazioaren eta WiFi moduluaren interfazearen arabera.

Antenak onartzen al ditu 2,4 GHz eta 5 GHz WiFi-a?

Zehaztapen estandarrak 2400–2500 MHz eta 5150–5850 MHz onartzen ditu. Banda konfigurazio espezifikoak eztabaidatu daitezke hari gabeko moduluaren eta aplikazioaren eskakizunen arabera.

Zein antena-egitura daude erabilgarri argazki-marko digitaletarako?

Eskuragarri dauden egituren artean, FPC antena malguak, PCB SMT antenak eta kanpoko itsasgarri-hagaxka antenak daude. Egitura egokia itxituraren, eskuragarri dagoen espazioaren, instalazio metodoaren eta RF diseinuaren araberakoa da.

Zer probatu behar da eskaera handi bat egin aurretik?

Fabrikatzaileek produktu amaitutako itxiturako antena probatu behar dute eta haririk gabeko egonkortasuna, urruneko irudien transmisioa, konexioaren fidagarritasuna eta errendimendua ebaluatu behar dituzte funtzionamendu-baldintza errealetan. Horrek ekoizpen masiboaren aurretik integrazio arazoak identifikatzen laguntzen du.

Antena erabil al daiteke pantaila digitaleko produktu komertzialetarako?

Bai. Aplikazio-sorta komertzialak pantaila adimendun markoak, hotel eta ostatu-pantailak, atondoko iragarki-markoak, korporazio-pantaila produktuak eta konektatutako beste argazki-marko digitaleko aplikazio batzuk barne hartzen ditu.

Ondorioa

Haririk gabeko konexio fidagarria ezinbestekoa da hodeiaren sinkronizazioaren eta urruneko edukien kudeaketaren mende dauden argazki-marko adimendun modernoetarako. Frekuentzian, RF bat etortzean, instalazio-espazioan, konektorean, kableen bideratzean eta itxitura errealaren errendimenduan oinarritutako antena hautatzeak fabrikatzaileei haririk gabeko sistema koherenteagoa eraikitzen lagun diezaieke. Argazki marko berri bat garatzen ari bazara, lehendik dagoen antena bat ordezkatzen edo OEM/ODM ekoizpena planifikatzen ari bazara,jarri gurekin harremanetanQianmu-ren ingeniaritza taldearekin zure antenen dimentsioak, maiztasun-eskakizunak, konektoreen konfigurazioa, laginak eta pertsonalizatutako ekoizpen-beharrak eztabaidatzeko.
