Zeramikazko adabaki antena

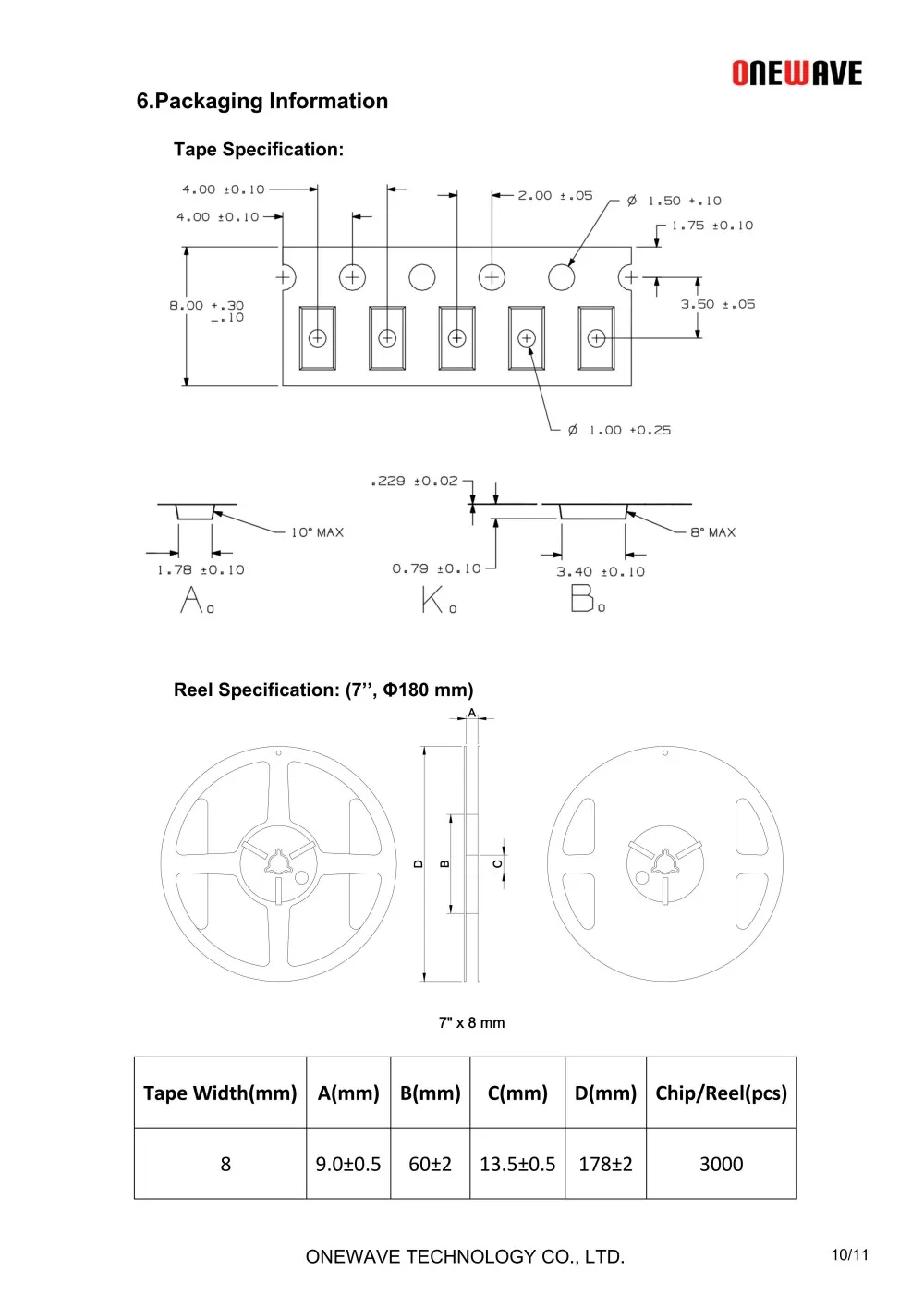

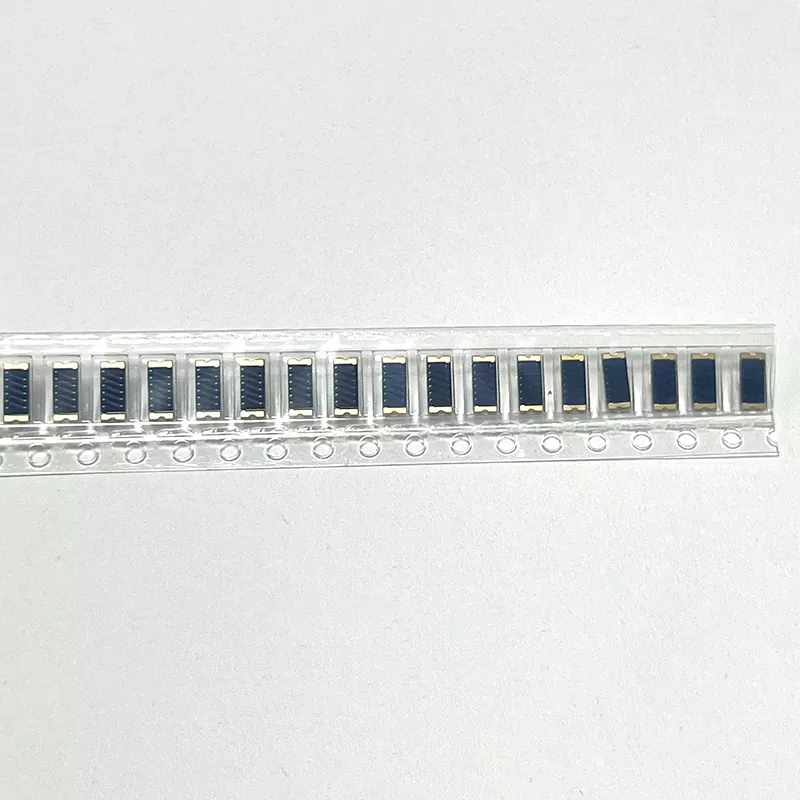

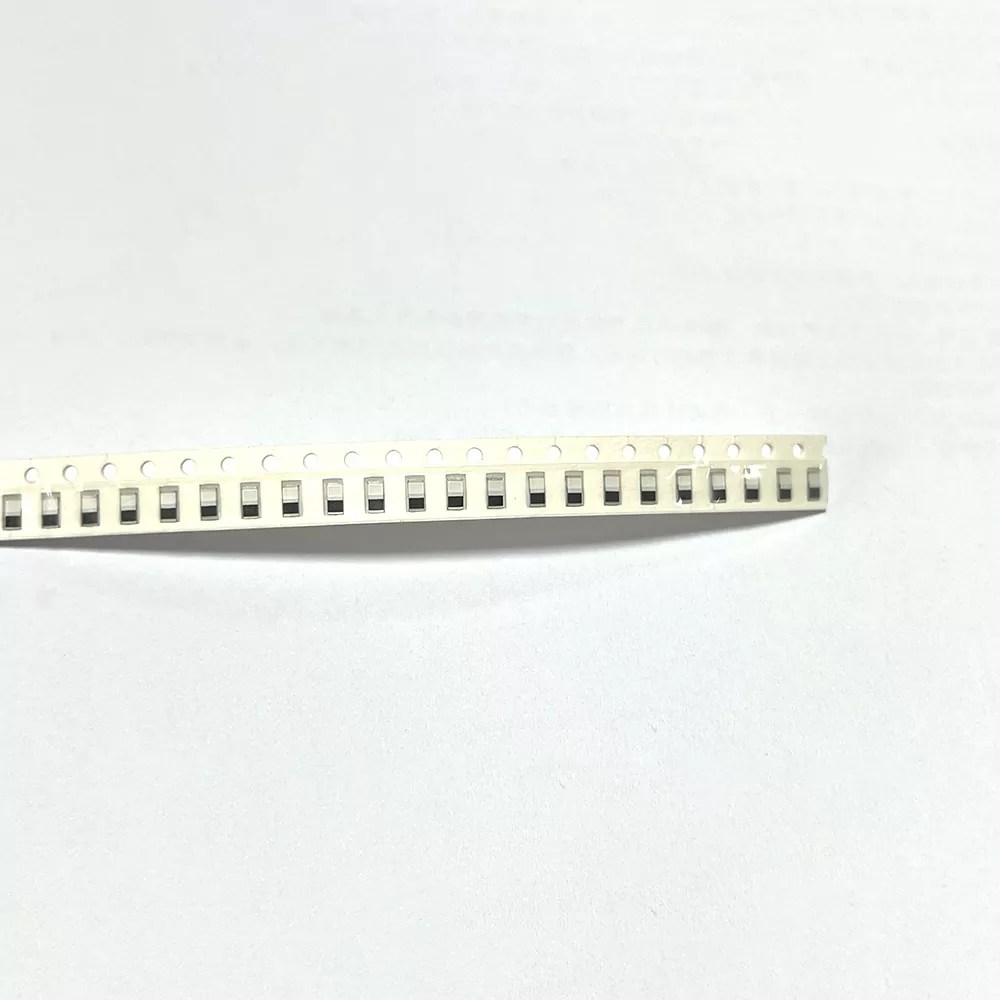

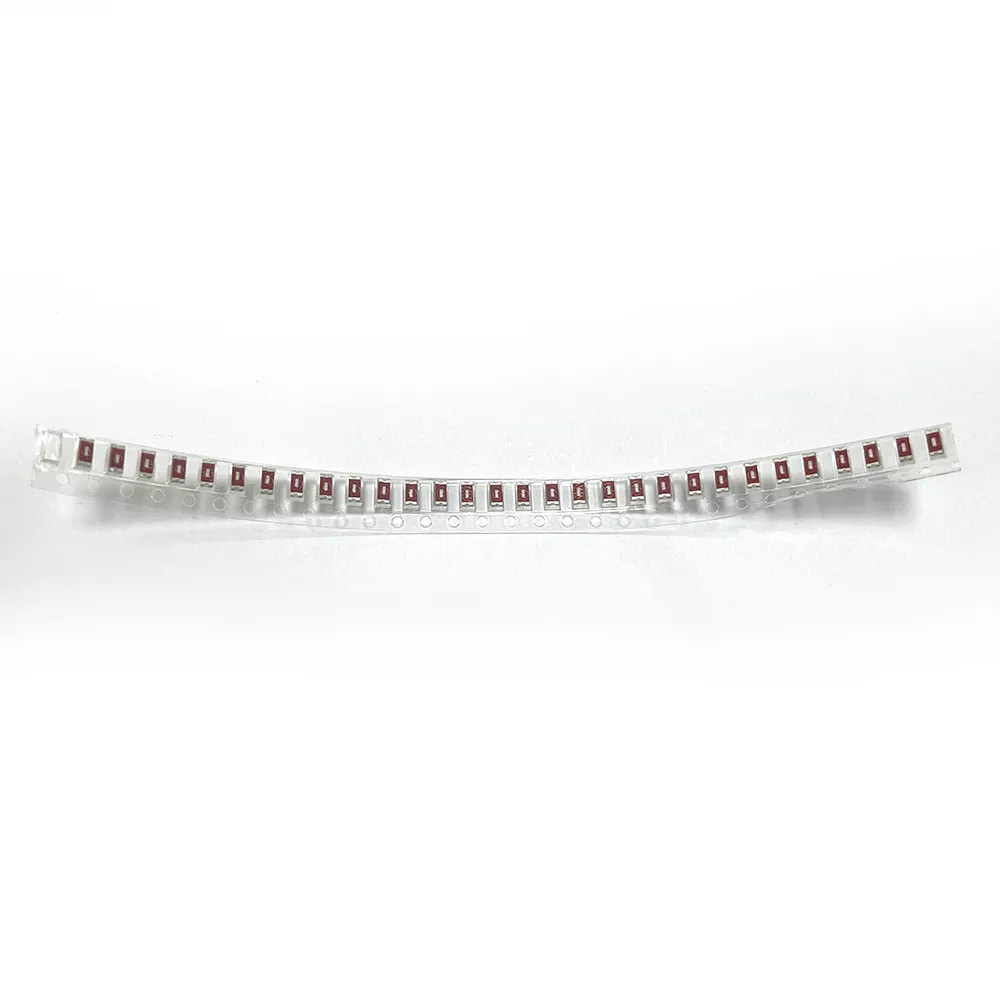

Bluetooth Ceramic Patch Antenna 2,4 GHz Bluetooth komunikazio bandarako bereziki garatutako RF antena miniaturizatua da. Zeramika dielektriko handiko zeramika erabiltzen du nukleoko substratu gisa eta tenperatura altuko geruzaz geruza sinterizatzeko eta metalezko zirkuitu doitasuneko grabaketaren bidez fabrikatzen da.

Antena hau adabaki pasiboa RF transceptor osagai bat da. Ez du kanpoko kableaturik edo espazio zabalik behar instalazioan.

Bere material dielektriko altuarekin eta egitura trinkoarekin, Bluetooth seinalearen transmisio eta harrera eraginkorra lortzen du espazio mugatu batean, eta abantailak eskaintzen ditu, hala nola, energia-kontsumo txikia, interferentziaren aurkako errendimendu sendoa eta egonkortasun handia.

Oso erabilia da goi-mailako antena-soluzio integratua Bluetooth gailu eramangarrien, etxeko produktu adimendunen, IoT terminalen eta ibilgailuetan muntatutako Bluetooth gailuen ekoizpen masiborako.

Nola Funtzionatzen Du

Qianmu Communication Bluetooth Ceramic Patch Antenak zeramikazko erresonantzia dielektriko altua eta mikrostrip erradiazio-egitura hartzen ditu, zeramikazko substratu dielektriko batez, gainazaleko metalezko erradiazio-adabakiz eta beheko lurzoru bat datorren geruzaz osatua.

Egiturak seinalearen transmisio egonkorra, parametroen kontrol zehatza eta laborategiko proben bidez egiaztatutako errendimendu fidagarria eskaintzen du.

Bandako erresonantzia zehatza

9.2 altuko zeramikazko substratu dielektriko bat erabiliz, antena 2400-2483.5MHz-eko Bluetooth frekuentzia-banda osoarekin bat dator. Banda bat etortzeko zehaztasuna % 99,6ra arte, maiztasun-desplazamendua eta seinalearen murrizketa eraginkortasunez murrizten ditu, Bluetooth-a atzerapena eta deskonexio-arazoak konpontzen laguntzen du.

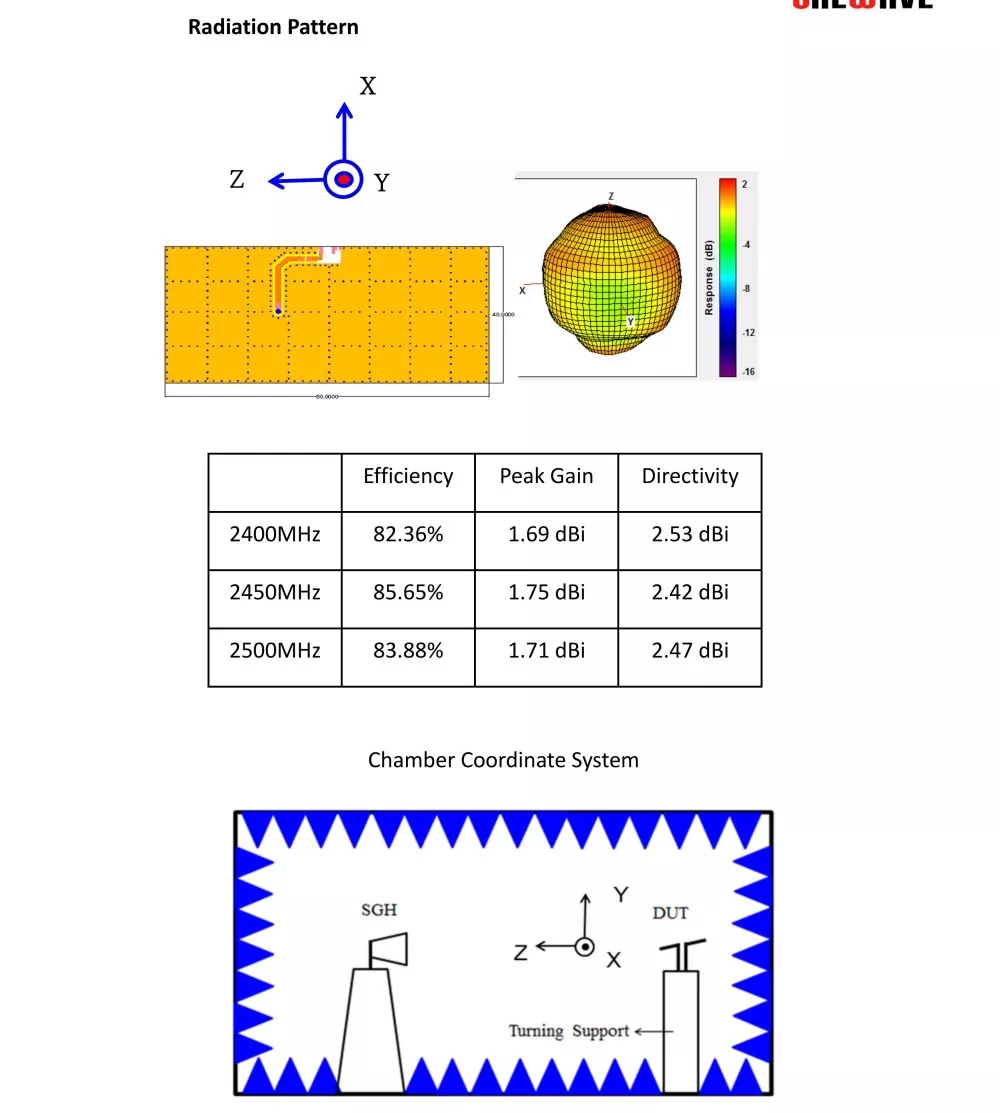

360°-ko erradiazio omnidirekzionala

Gainazaleko zehaztasun mikrobandaren zirkuituak erradiazio elektromagnetikoen eremu uniformea ​​sortzen du, %95erainoko erradiazio-uniformitatea duena. PCB antena arruntekin alderatuta, seinalearen puntu itsuak nabarmen murrizten ditu eta gailuentzako angelu anitzeko konexio egonkorragoak eskaintzen ditu.

Interferentzia elektromagnetikoen erresistentzia handia

Zeramikazko material dielektrikoak berezko isolamendu elektromagnetikoa eskaintzen du, plaka-txip, elikatze-iturri eta bateriaren zarataren interferentziak babesten laguntzen du. Baldintza konplexuetan, seinale-zarata erlazioa 4-6 dB handitzen da, eta ohiko malguki eta PCB antenen kontrako interferentziaren aurkako errendimendu hobea eskaintzen du.

Potentzia baxuko inpedantzia parekatzea

Antenak 50Ω-ko inpedantzia zehatza bat etortzen du ≤1,3 uhin geldikorreko erlazioarekin, seinale galera oso baxua bermatuz. Bluetooth-aren energia-kontsumoa % 15 murrizten du, eta BLE kontsumo baxuko aplikazioetarako eta bateriaren iraupen luzerako eskakizunetarako egokia da.

Funtzionamendu egonkorra Tenperatura sorta zabalean

Tenperatura altuko egitura sinterizatu integratuak egonkortasun termiko bikaina eskaintzen du. Tenperatura altuko eta baxuko txirrindularitza probak egin ondoren, -40 °C-tik +85 °C-ra, maiztasunaren desbideratzea ≤±2MHz-en barruan geratzen da. Antenak errendimendu egonkorra mantentzen du tenperatura altuko zein baxuko inguruneetan.

Produktuak aukeratzeko gida

Hardware garatzaile eta erosle askok tamainan soilik zentratzen dira eta lan-baldintzen eta parametroen egokitzapenari jaramonik egiten ez diote, produkzio masiboko birlanketa eta terminalen hutsegiteen ondorioz. Bluetooth zeramikazko adabaki antena bat aukeratzerakoan, hiru oinarrizko dimentsioen arabera parekatu dezakezu:

• Hautatu gailuaren potentzia-baldintzen arabera: bateriaz elikatzen diren BLE potentzia baxuko gailuetarako eta eramangarrientzako gailuetarako, lehenetsi potentzia baxuko zeramikazko antena estandarrak gailuaren bateriaren iraupena nabarmen hobetzeko; Gailu gehigarrietarako, aukeratu irabazi handiko bertsio hobetua.

• Aukeratu funtzionamendu-baldintzen arabera: barruko tenperatura normaleko ekipamendu zibiletarako, eredu arrunta onargarria da; Ibilgailuetan muntatutako, kanpoko eta industriako ekipamenduetarako, industria-mailako tenperatura zabaleko bibrazioen aurkako modeloak hautatu behar dira. Ingurune gogorrak jasan ditzakete eta haien errendimendua ez da okertuko denbora luzez.

• Aukeratu ekipamenduaren egituraren arabera: gorputz oso txikia duten eta erreserbatutako lekua ez duten ekipoetarako, aukeratu gainazaleko muntaketa miniaturiko modeloak; Distantzia luzeko Bluetooth bidezko transmisioa eta sare sareak behar dituzten gailuetarako, aukeratu irabazi handiko eta interferentziaren aurkako eredu pertsonalizatuak.

Ohiko galderak

G.: Zein da Bluetooth zeramikazko adabaki antena baten abantailarik handiena antena arrunt baten aldean?

A1: Oinarrizko abantailak egonkortasun handia, potentzia-kontsumo baxua, interferentziaren aurkako sendoa, tenperatura altuen eta baxuen aurkako erresistentzia, ekoizpen masiboan koherentzia handia, PCB antena arrunten eta malguki-antenen minak ezin hobeto zuzentzen ditu, hala nola interferentzia erraza, maiztasun desbideratze handia, potentzia-kontsumo handia eta bibrazio-erresistentzia eskasa.

2.G.: Antena honek Bluetooth 5.0/5.1/5.3 BLE potentzia baxuko protokoloa onartzen al du?

A2: guztiz onartzen da. Bluetooth protokoloaren bertsio guztiekin bateragarria da, BLE energia baxuarekin bateragarria, Bluetooth Mesh sarearekin, 2.4G hari gabeko transmisio unibertsala eta merkatuan dauden Bluetooth modulu nagusi guztiekin bateragarria da.

Q3: Tamaina, parametroak eta markaren LOGOA pertsonalizatu al daitezke?

A3: dimentsio osoko pertsonalizazioa onartzen du. Iturburu Fabrika gisa, antenen tamaina, inpedantzia eta irabazia finkatu ditzake bezeroen eskakizunen arabera, bezeroaren LOGO esklusiboaren serigrafia onartzen du etxebizitzan eta OEM/ODM etiketa pribatuko ekoizpen masiboko eskakizunetara egokitu.
