LDS antena

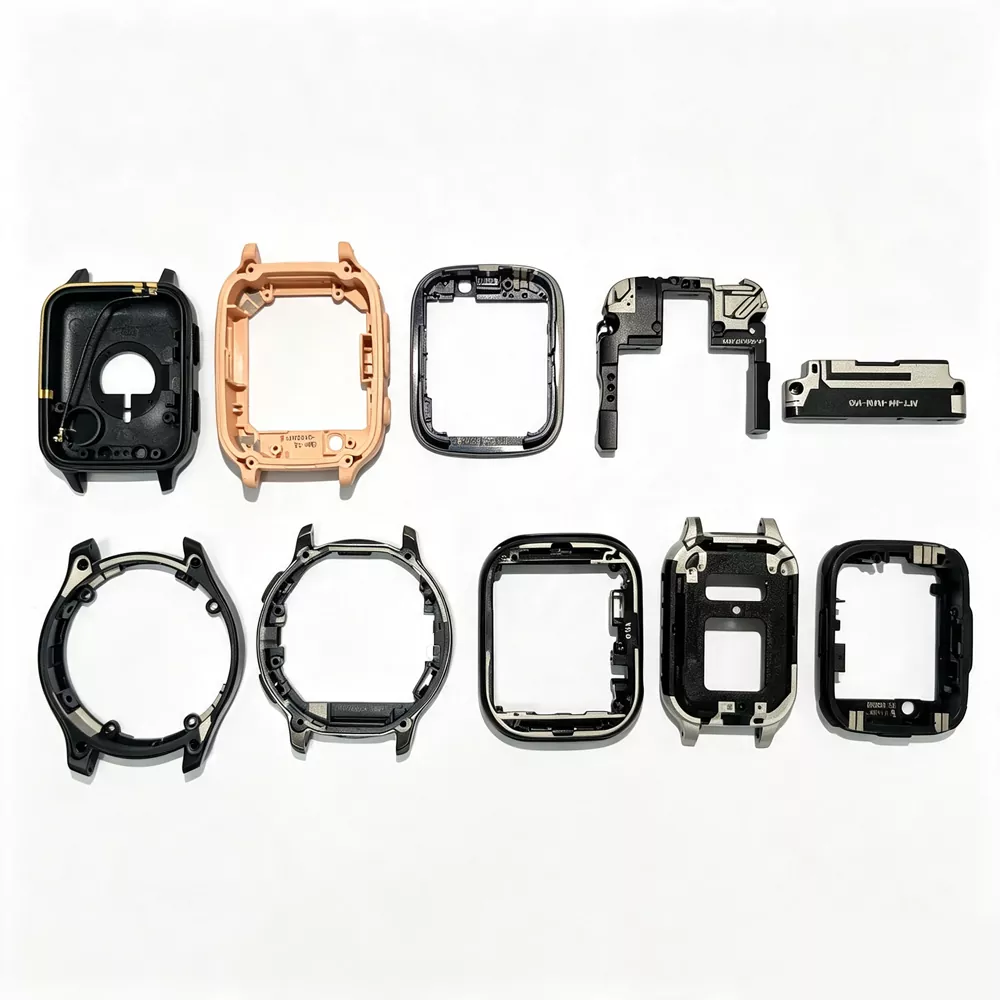

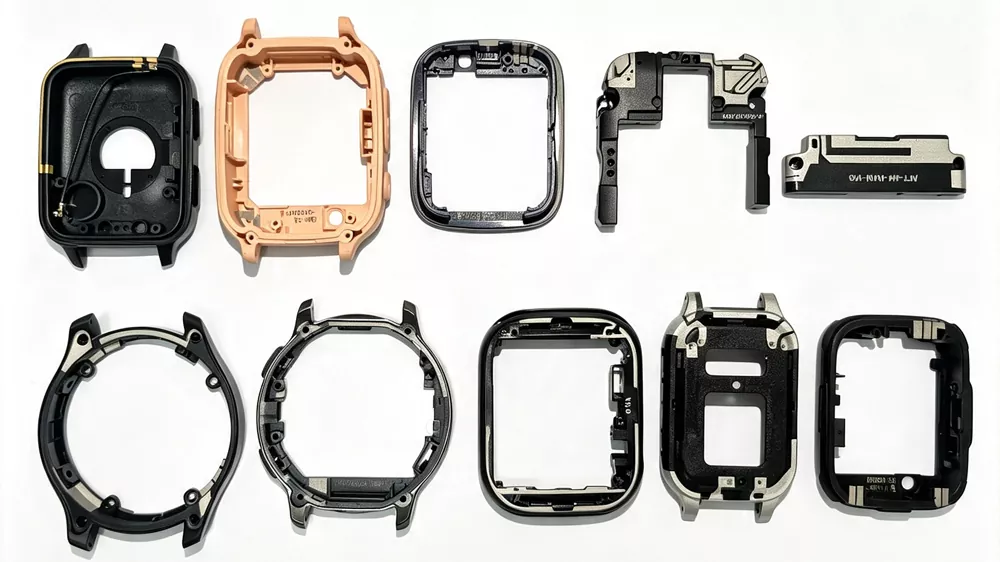

LDS antena (Laser Direct Structuring Antenna) 3D-MID-en oinarritutako RF egitura bat da, injekzio bidez moldatutako plastikozko substratuetan laser aktibazioa aplikatuz, eta ondoren plakatze kimiko selektiboa egiten da antena eroaleen arrastoak osatzeko.

Prozesuari esker, eredu eroaleak zuzenean defini daitezke hiru dimentsioko etxebizitzaren osagaietan, non antenen geometria egitura mekanikoan txertatzen den RF zati bereizi gisa muntatu beharrean.

Gailuaren barruan muntaketa diskretua behar duten estanpatutako edo xaflazko antena konbentzionalak ez bezala, LDS Antenak egitura erradiatzailea itxituran edo barneko plastikozko markoan integratzen du, antenen ibilbideak 3D geometria konplexuak jarraitzeko aukera emanez, zehaztutako ezaugarri elektrikoak mantenduz.

Sistemaren ikuspegitik, LDS teknologia 3D-MID (Three-Dimensional Molded Interconnect Device)-ri dagokio, non moldatutako osagai bakar batek egitura, eroale eta etxebizitza funtzioak konbina ditzake laser bidez aktibatutako gainazalen metalizazio selektiboaren bidez.

Lan-printzipioa

LDS antenen fabrikazio-prozesua oinarrizko lau urratsetan bana daiteke:

1. urratsa - Injekzio-moldeaketa: LDS-eko plastiko funtzional espezifikoak erabiliz (metal-organiko gehigarri konposatu bereziak dituztenak), hiru dimentsioko plastikozko euskarria edo etxebizitza bat sortzen da injekzio bidez.

2. urratsa – Laser aktibazioa: ordenagailuak laserren mugimendua kontrolatzen du eredu eroalearen ibilbidearen arabera, laserra hiru dimentsioko osagai plastikoaren gainazalean proiektatzen du eta zirkuitu eredua segundotan aktibatzen du. Laserraren bidez irradiatutako eremuetan, gehigarriak aktibatzen dira, eta mikroskopikoki latza den gainazal bat sortuz, metalak jalkitzeko lagungarria dena.

3. urratsa - Plakadura kimikoa: Jarri plastikozko pieza aktibatuak xaflatze kimikoko bainu batean, non metalak, hala nola, kobrea, nikela eta urrea modu selektiboan metatzen diren eremu aktibatuetan, arrasto eroaleak sortuz.

4. urratsa - Muntaketa eta probak: antena-zirkuituaren LDS karkasa elektrikoki konektatuta dago PCB plaka udaberriko kontaktuen, pinen edo B2B konektoreen bidez. Sareko analizatzaile baten bidez ikuskapen osoa egin ondoren, muntaia entregatzen da.

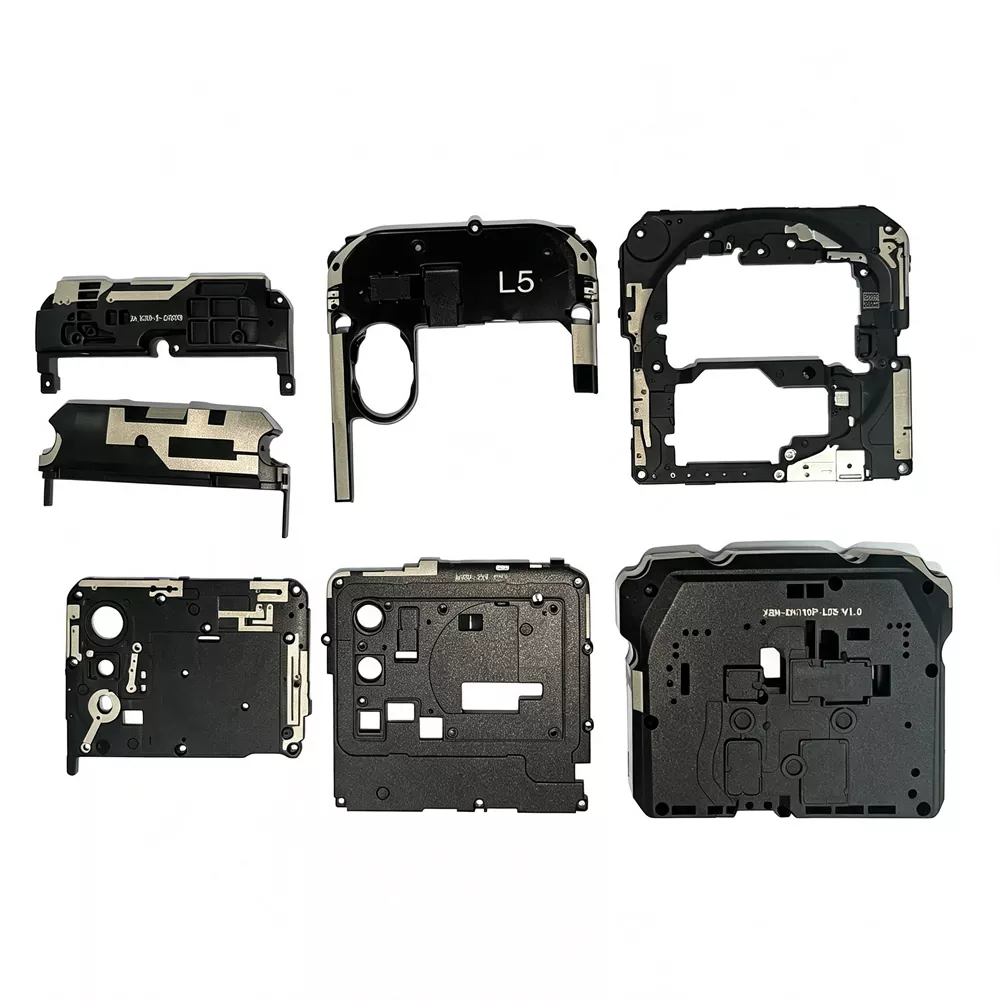

Gailu aplikagarriak

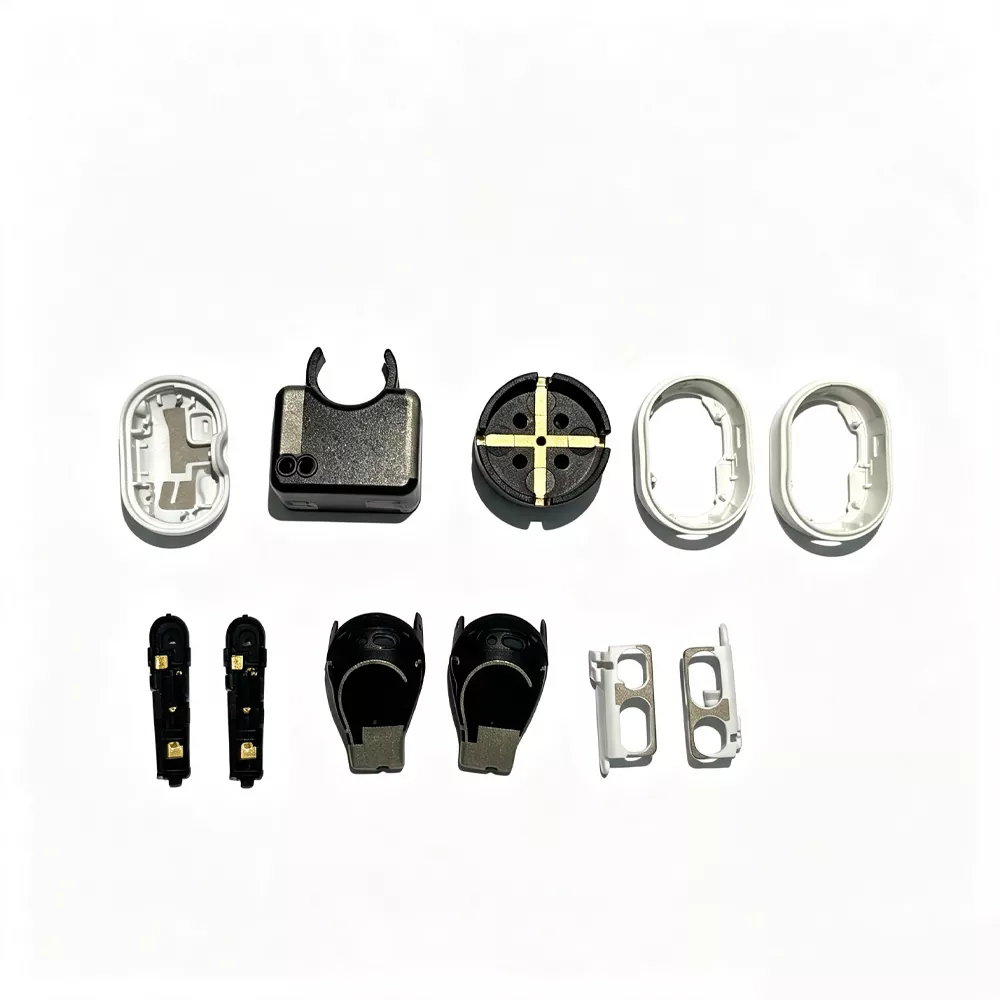

LDS antena teknologia asko erabiltzen da hainbat industriatan eta haririk gabeko aplikazioetan:

Oinarrizko salmenta puntuak

1. Espazioa integratzeko gaitasun handia

LDS antenak gailuen karkasetan edo egitura-euskarrietan zuzenean integra daitezke, produktuen diseinu meheagoak ahalbidetuz, RF errendimendua nabarmen kaltetu gabe. Antenen garbiketa plastikozko substratuetan 3D eredu zehatzen bidez lortzen da, banda anitzeko haririk gabeko gailu trinkoetarako egokia da.

2. Produkzioaren egonkortasuna eta prozesuaren koherentzia

Laser egituratzeak errepikakortasun handia eta ereduen bereizmen egonkorra eskaintzen du, etengabeko ekoizpen-inguruneetarako egokia da. Unitate bakoitza RF proben bidez balioztatu ohi da, S11 bezalako funtsezko parametroak egiaztatuta diseinu-helburuen barruan errendimendua bat etortzeko.

3. RF barneko interferentzia murriztua

Eredu eroaleak gailuaren karkasan zuzenean sortzen direnez, LDS egiturek barneko kableatuaren menpekotasuna murrizten dute eta itxituraren barruan dauden metalezko osagaiek eragindako interferentziak minimizatzen dituzte.

4. Banda anitzeko antena integratzeko gaitasuna

Hainbat antena funtzional (LTE / GSM / Wi-Fi / Bluetooth / GNSS) 3D substratu bakarrean integra daitezke, osagaien kopuru orokorra murriztuz eta sistema-mailako RF arkitektura sinplifikatuz.

5. 3D RF diseinu-gaitasun malgua

LDS teknologiak gainazal kurbatuetan geometria eroale konplexuak ezartzea onartzen du, antenaren diseinuak sestra mekanikoak jarraitzeko aukera ematen du, maiztasun-banda desberdinetan RF mugak zehaztuta mantenduz.

Zehaztapen Teknikoak

Laser Grabatu Prozesua eta Neurriak

（1）Zirkuitu eroaleen diseinuari buruzko oharrak

① LDS 3D substratuetako trazadurak angelu zorrotzeko trantsizio maiz saihestu behar ditu. Aurpegi anitzeko egituretan, ondoko gainazaletan zehar etengabeko bideratzeak prozesuen egonkortasuna eta plateraren uniformetasuna hobetzen ditu, batez ere etxebizitza handiagoetan.

② Laser bidez definitutako gutxieneko traza-zabalera 0,2 mm ingurukoa izan ohi da, diseinuaren bereizmenaren eta substratuaren geometriaren arabera.

③ Aldameneko arrasto eroaleen arteko gutxieneko tartea 0,5 mm-tik gora mantentzen da, deposizio elektrokimikoan zubiak sortzeko arriskua murrizteko.

④ Eremu eroaleen eta itxituraren mugen arteko tartea normalean milimetro azpiko eskalan kontrolatzen da. Gutxi gorabehera 1-2 mm-ko buffer distantzia bat erabiltzen da barrunbeen hormetatik gertu ertz kutsadura murrizteko laser prozesatzean.

⑤ Gainazaleko geometriak plakaren portaeran eragiten du. Eskualde lauek laser aktibazio eta estalduraren koherentzia egonkorragoa izan ohi dute, gainazal kurbatuek, berriz, lodiera eta atxikimendu aldakuntzak sor ditzakete esposizio angeluarren desberdintasunen ondorioz.

⑥ Laser egituratu ondoren, piezak zuzenean electroplatingera transferitzen dira metalizazio aurretik oxidazioa eta gainazaleko kutsadura minimizatzeko.

（2）LDS produktuak biltegiratzeko baldintzak estali eta estaldu aurretik

① Laser bidez aktibatutako piezak hezetasun kontrolatutako baldintzetan gorde behar dira (normalean % 60tik beherako RH) eta prozesu-fluxuak ahalbidetzen duen bezain laster plakatzera eraman behar dira, gainazaleko oxidazio arriskua murrizteko.

② Laser bidez prozesatutako gainazalekin zuzeneko kontaktua saihesten da, kutsadurak ondorengo metalen deposizioaren kalitatean eragin dezakeelako.

③ Manipulazioan eta garraioan erretilu edo osagarri dedikatuak erabiltzen dira posizio-egonkortasuna mantentzeko eta gainazaleko kalteak edo mikro-arrastoak saihesteko.

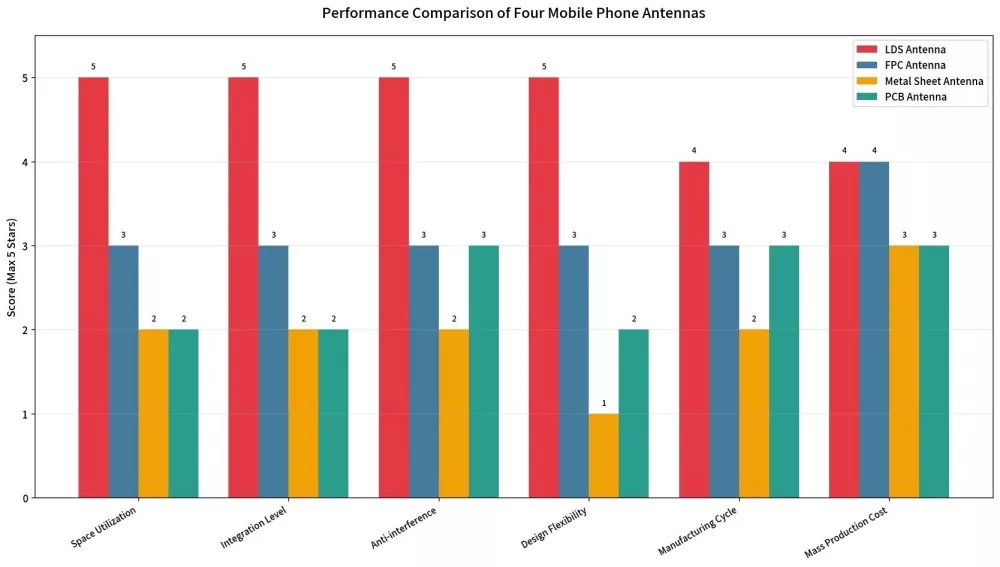

Konparatu ikaskideekin

Kalitate Kontrolerako Prozesua

1. Sarrerako materialaren ikuskapena: LDSrako bereziki diseinatutako plastikozko partikulen metal gehigarriaren edukia probatzea

2. Injekzio-moldaketa kontrola: Dimentsio-zehaztasuna ± 0,05 mm

3. Laser markaketa: AOI ikuskapen optiko automatizatua zirkuituaren osotasunerako

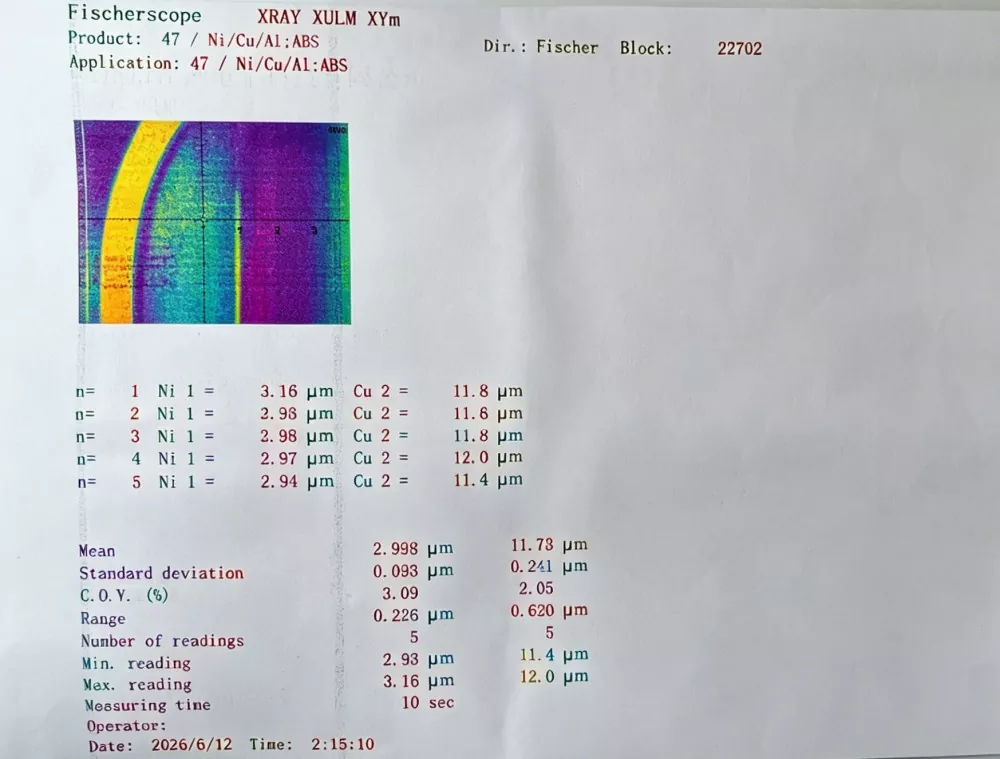

4. Plakadura kimikoa: estalduraren lodiera uniformetasunaren ikuskapena (kobre-geruza ≥ 5 μm, nikel/urrezko geruza ≥ 0,1 μm)

5. RF probak: sare analizatzaileak S11, VSWR, irabazi eta eraginkortasunaren ikuskapen osoa egiten du.

6. Fidagarritasuna laginketaren ikuskapena: ehun sareko atxikimendu proba guztiak barne

Hornitzaile fidagarri gisa, gure produktuen lote bakoitzak dagokion lehengaien lotean itzul daitekeen proba-txosten batekin dator.

Nola aukeratu LDS antena produktuak

1. Ikusi maiztasun-bandaren baldintzak

Zehaztu argi eta garbi gailuak zein komunikazio-maiztasun-banda onartu behar dituen: 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC eta beste. Frekuentzia banda desberdinak antenen bideratze diseinu desberdinei dagozkie.

2. Egiaztatu instalazio-lekua

- Gailuaren karkasak nahikoa al du LDS diseinurako lekurik?

- Antenak 3D gainazal kurbatu batean jarraitu behar al du ibilbidea? Hori da, hain zuzen, LDS gailentzen dena.

3. Egiaztatu substratuaren aukeraketa

LDS antenentzako substratu-materialak LDS-ren berariazko plastiko funtzional bat izan behar du. Aukera arruntak PC, ABS, PC+ABS eta LCP dira. Material ezberdinek bere abantailak eta desabantailak dituzte tenperaturaren erresistentziari, konstante dielektrikoari eta erresistentzia mekanikoari dagokionez.

4. Egiaztatu epea eta gutxieneko eskaera-kopurua.

Fabrikatzaile gisa, eskaintzen dugu:

- Laginaren fasea:10Prototipo azkarra

- Sorte txikia: 100–1.000 pcs, 2 asteko entrega

- Eskala handiko ekoizpena: Hileko edukiera 100.000 unitatetik gorakoa da, entrega-epeak bermatuta.

Ohiko galderak

G: Zein da LDS antena eta FPC antena baten arteko aldea?

A: FPC antena gailuaren barruan instalatutako zirkuitu malguko irtenbide bat da, espazio planar dedikatua behar duena. AnLDS antenazuzenean laser bidez egituratuta dago gailuaren karkasan edo euskarrian, 3D gainazaletara hobeto egokitzeko eta espazioaren erabilera hobetu ahal izateko. Era berean, integrazio-gaitasun handiagoa eta interferentziaren aurkako errendimendu indartsuagoa eskaintzen du FPC soluzio tradizionalekin alderatuta.

G: Zein da pertsonalizaziorako gutxieneko eskaera-kopurua?

A: Ez da eskaera gutxieneko kantitaterik behar laginaren fasean. Lagin-eskaerak, lote txikien ekoizpena onartzen dugu 100 pzetatik hasita eta bezeroen eskakizunetan oinarritutako bolumen handiagoko eskaerak. Zuzeneko fabrika gisa, ekoizpen-laguntza malgua eskaintzen dugu proiektuaren fase ezberdinetan zehar.

G: Zer informazio behar da pertsonalizatzeko?

A: Bezeroek gailuaren 3D CAD marrazkiak eman ditzakete (STEP edo IGS formatua), xede-maiztasun-banda, PCB diseinua eta konektore mota. Gure ingeniaritza taldeak bideratze diseinua, simulazioaren optimizazioa eta prototipoen egiaztapena kudeatuko ditu.

G: Onar al ditzake teknologia honek 5G uhin milimetroko aplikazioak?

A: Bai. Teknologiak 6 GHz azpiko zein uhin milimetrikoen maiztasun banden antenen diseinuak onartzen ditu. Azken irtenbidea gailuaren egituraren, espazio erabilgarriaren eta beharrezko maiztasunaren errendimenduaren arabera optimizatuko da.

G: Zein da antenaren iraupena?

E: fidagarritasun probek erakusten dute -40 ℃-tik +85 ℃-ra eta tenperatura altuko/hezetasun handiko probak 168 orduz 85 ℃/% 85eko RH-tan egindako 100 ziklo termikoen ondoren, errendimenduaren degradazioa % 5etik behera geratzen dela atxikimendua egonkor mantentzen den bitartean. Diseinatutako zerbitzu-bizitza 10 urte baino gehiago izan daiteke.

G: Antenak sintonizatzeko laguntza eman al dezakezu?

A: Bai. Sintonizazio zerbitzu osoak eskaintzen ditugu, simulazioa, prototipoak eta sistema-mailako optimizazioa barne, produktuei CTA, CE eta FCC bezalako ziurtagiri-eskakizunak betetzen laguntzen die.
