Metalezko zigilu antena

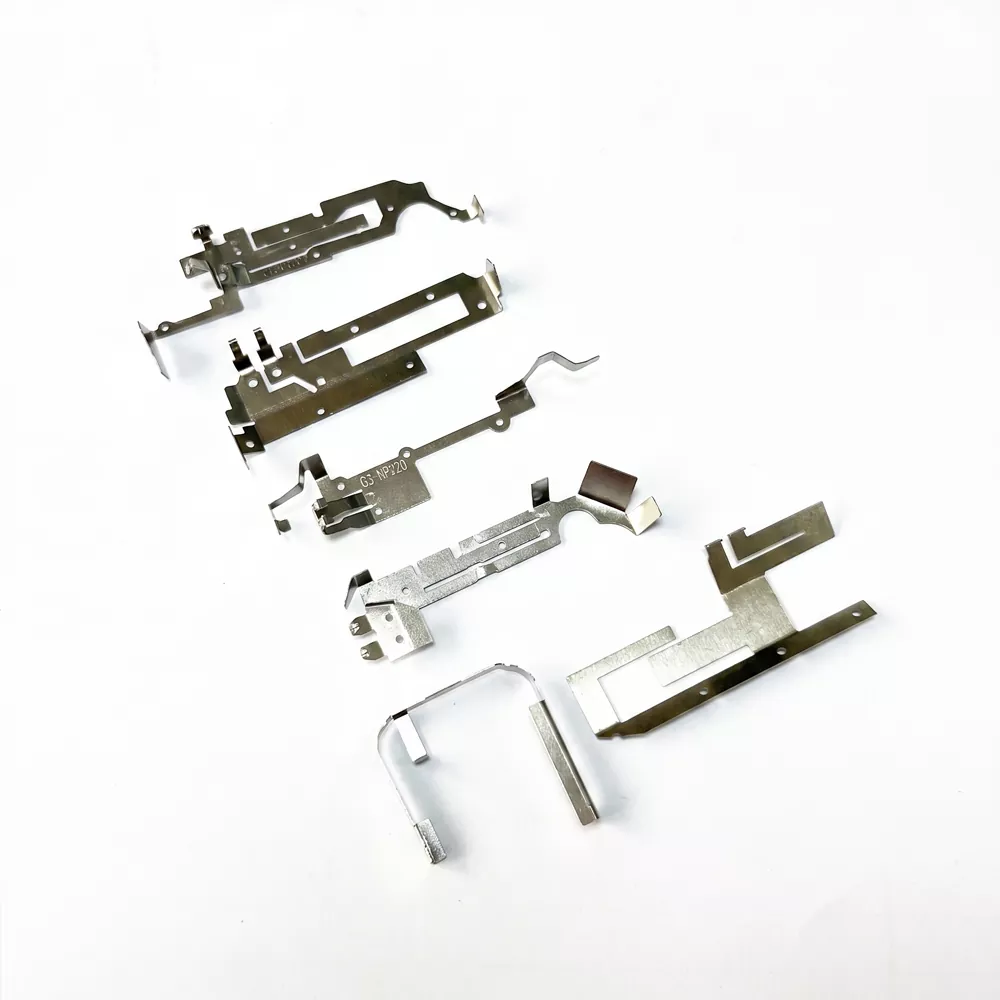

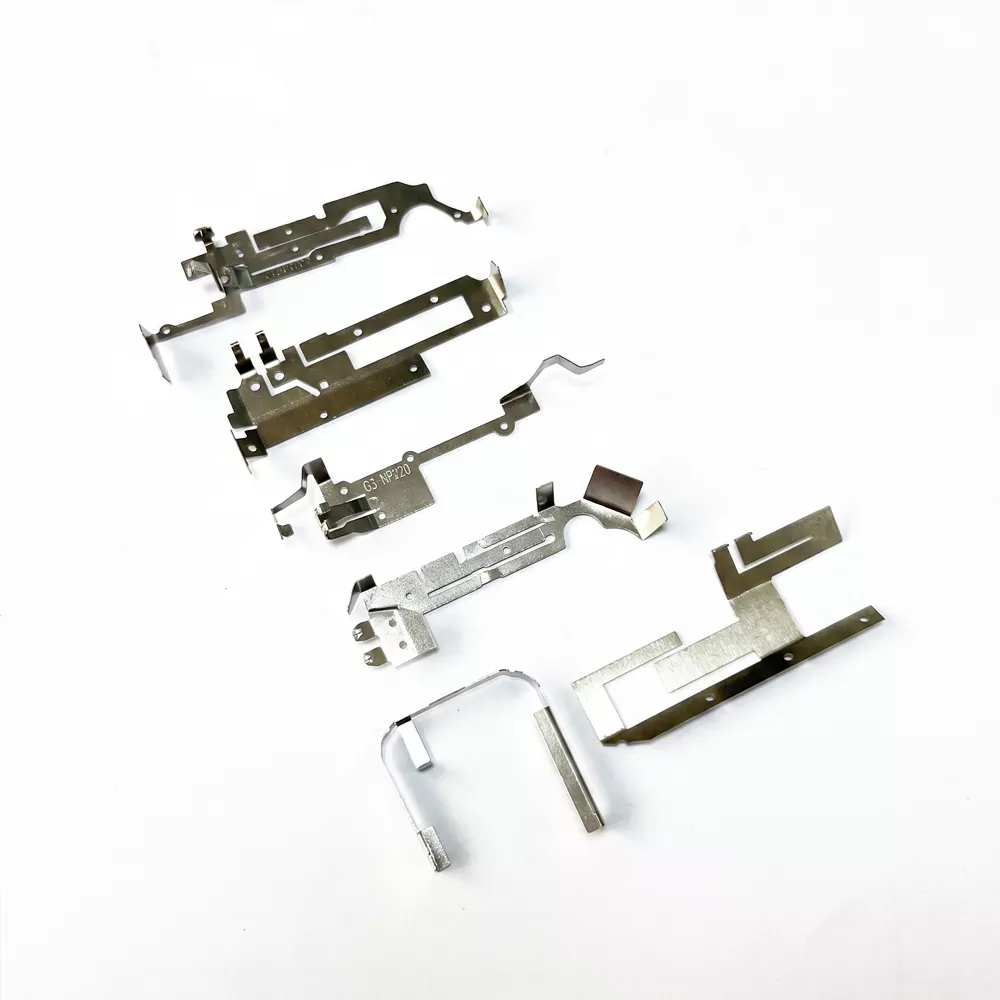

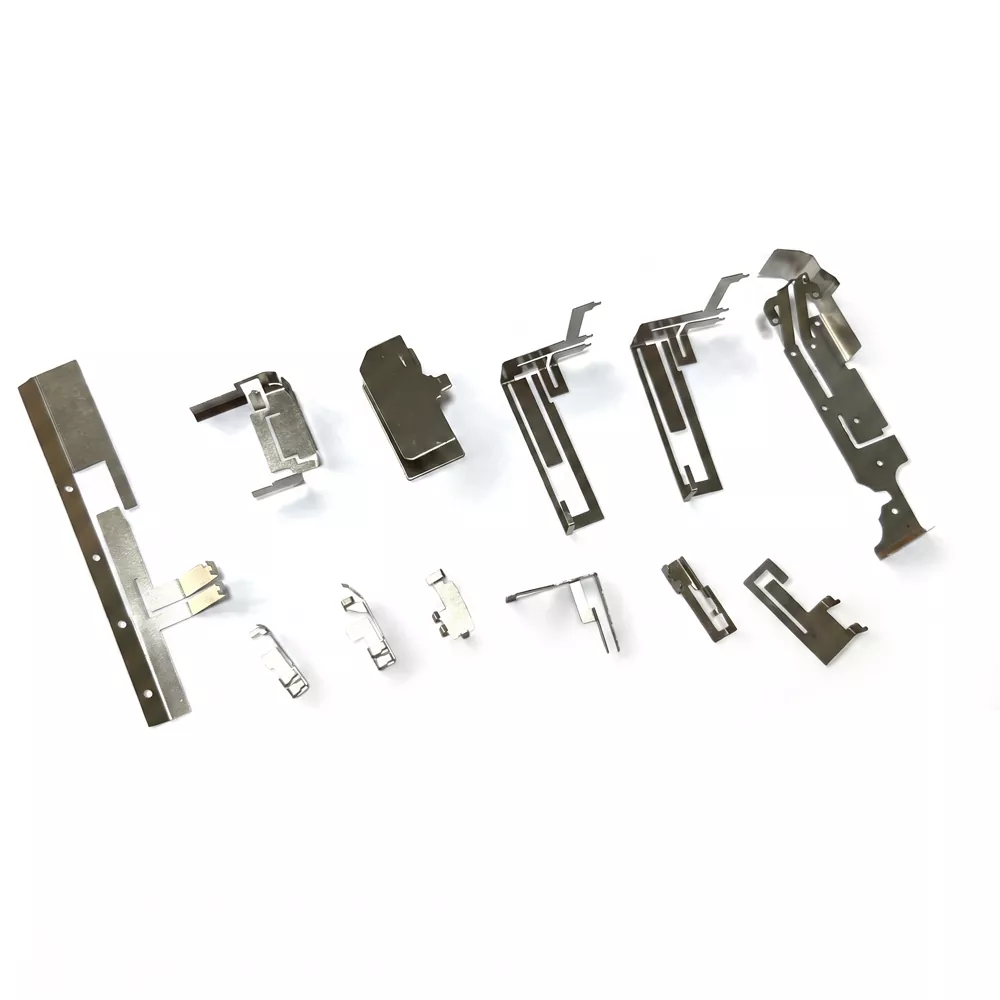

Metal Stamp Antena altzairu herdoilgaitz ultramehez (adibidez, SUS301 edo SUS304) edo kobrezko aleazioz fabrikatutako RF osagai bat da, zehaztasun handiko estanpazio-prozesua erabiliz. Normalean 1 mm-ko lodiera baino gutxiagokoa da, eta gailuen gainazal kurbatu edo irregularretara hurbiltzeko diseinatuta dago, eta produktu elektroniko trinkoetarako egokia da.

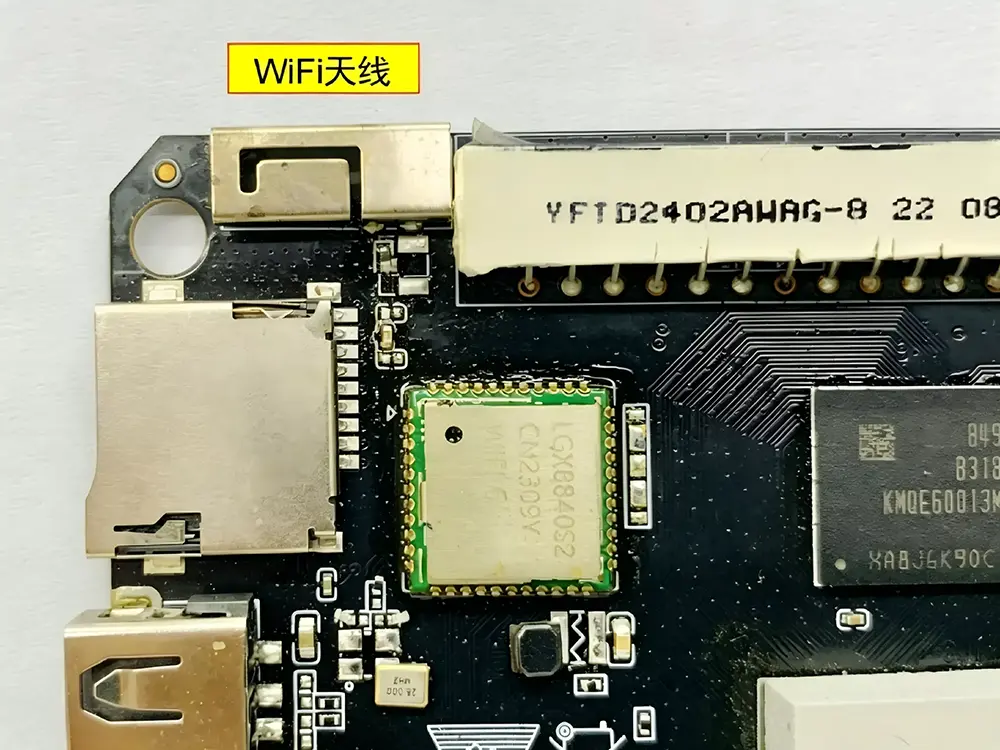

Antena honek arretaz diseinatutako metalezko geometriak sortutako erresonantzia elektromagnetikoaren bidez funtzionatzen du. Instalazioan, beheko kontaktu-puntuak PCB antena terminaletan sakatzen dira, soldadurarik gabe konexio elektriko fidagarria osatuz. Malgukiaren kontaktu-egiturak seinalearen transmisio egonkorra bermatzen du, deformazio elastikoen bidez tentsio mekanikoa xurgatzen duen bitartean, epe luzerako iraunkortasuna onartzen du behin eta berriz muntaketa eta bibrazio baldintzetan.

Oinarrizko Zehaztapen Teknikoak

Metal Stamp Antena RF aplikazio trinkoetarako diseinatuta dago inpedantzia kontrolatua eta kontaktu mekaniko errendimendu egonkorra dutenak.

Proba Baldintza Normalizatuak

Datuen koherentzia bermatzeko, RF eta parametro mekaniko guztiak baldintza estandarizatu hauetan neurtzen dira:

Inpedantzia eta VSWR Neurketa

50Ω erreferentzia-sistema duen Vector Network Analyzer (VNA) kalibratu baten bidez probatu da.

RF Performance Ingurune

Espazio libreko edo erdi-anekoiko ingurune batean egindako neurketak, erreferentziazko lurreko plano estandar batekin.

Kontaktu mekanikoko proba

Antena PCB pad diseinu estandar batean muntatuta dago, kontaktu-altuera definituarekin eta prentsa-indar kontrolatuarekin.

Maiztasuna Neurtzeko Baldintza

Zentroko maiztasuna gailu adierazgarri batean instalatu ondoren ebaluatzen da, sintonizazio efektuak kontuan hartzeko.

Tenperatura Proba Baldintza

Ziklo termikoa -40 ℃-tik + 85 ℃-ra egiten da etengabeko monitorizazio elektrikoarekin.

Gailu aplikagarriak eta aplikazio eszenatokiak

Salmenta-puntua: Zergatik aukeratu Hardware Spring Antena?

Espazio-eraginkorra den diseinua

Bere profil baxuko egitura gainazal kurbatu edo irregularretara moldatu daiteke, baterien eta beste osagai batzuen barneko espazioa maximizatzen laguntzen du.

Muntaketa kostu-eraginkorra

PCB kontaktuetarako presio-konexioak soldadura-prozesuak ezabatzen ditu, muntaketa-denbora eta fabrikazio-kostuak murrizten ditu ekoizpen masiboan.

Iraunkortasun mekanikoa

Kontaktu-egitura elastikoak errendimendu elektriko egonkorra mantentzen du bibrazio, kolpe eta tentsio mekaniko errepikatuen pean.

Kokapen-diseinu zehatza

Lerrokatze-zulo zigilatuak (borobilak eta zirrikitu) antenen elikadura-puntuaren eta PCBaren artean kokapen zehatza bermatzen dute muntaketa automatizatuan.

Instalazio Gida eta Ingeniaritza Gomendioak

Instalazio jarraibide hauek Shenzhen Qianmu Communication Technology Co., Ltd.-k ematen ditu Metal Stamp Antenaren errendimendu optimoa sistema-mailako aplikazioetan.

1. Posizionamenduaren Diseinua

Diseina ezazu gutxienez bi lerrokatze-zulo antena-egituran: zulo zirkular bat lehen kokapenerako eta zulo luzanga bat bigarren lerrokadurarako. Tarteak nahikoa izan behar du muntaian egonkortasun mekanikoa bermatzeko.

2. Likidazio-baldintzak

Mantendu erradiazio-elementua inguruko metalezko osagaietatik eta material eroaleetatik libre. Garbigune egoki bat mantendu behar da inguruko egiturek eragindako desintonizazio efektuak minimizatzeko. Itsatsiaren finkapena muntaketa egonkorra lortzeko erabil daiteke.

3. Harremanetarako Presio Kontrola

Malguki-terminalaren eta PCB-ren jarioaren arteko ukipen-indarra zehaztutako barruti mekanikoaren barruan kontrolatu behar da. Presio nahikorik ezak RF kontaktuaren egonkortasunean eragina izan dezake, eta gehiegizko presioak kontaktuen egitura iraunkorra deformatu dezake.

4. Sistema-mailako sintonizazioa

Azken gailuan muntatu ondoren, antenaren errendimendua alda daiteke itxiturarekin eta inguruko osagaiekin akoplatzeagatik. Sistemaren mailan erresonantziaren zehaztasuna bermatzeko azken sintonizazioa gomendatzen da sare bektorialaren analizatzaile bat (VNA) erabiliz.

Nola aukeratu Hardware udaberriko antena egokia?

Metalezko zigiluaren antena hautatzerakoan, ebaluazioa diseinu-faktore nagusi hauetan oinarritu behar da:

Eskuragarri dagoen gailuaren espazioa

Neurtu itxituraren barruko espazioa eta hautatu luzera, zabalera eta lodiera egokiak dituen antena bat egokitze mekaniko egokia ziurtatzeko.

Eragiketa-maiztasuna eta banda-zabalera

Definitu helburuko komunikazio-banda (adibidez, WiFi, Bluetooth edo azpi-GHz IoT bandak). Banda estuko diseinuetarako, antenaren errendimendua hobetu daiteke garapenean zehar egitura-doikuntzaren bidez.

Aplikazio-ingurunea

Automobilgintzarako, kanpoko edo industriarako erabilerarako, SUS304 eta gainazaleko plaka bezalako materialak hautatzea gomendatzen da korrosioarekiko erresistentzia eta tenperaturaren egonkortasuna hobetzeko.

PCB eta muntaia diseinua

Ziurtatu elikadura-puntuaren lerrokadura zuzena PCBn. Aukeratu muntaketa-egitura egoki bat (press-fit edo malguki-kontaktuaren diseinua) muntaketaren koherentzia eta ekoizpen masiboaren etekina hobetzeko.

Zergatik aukeratu Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd.-k haririk gabeko gailuetarako Metal Stamp Antenna irtenbideen diseinuan eta ekoizpenean oinarritzen da, OEM/ODM garapena eta RF aplikazio desberdinetarako antena pertsonalizatuen egiturak onartzen dituena.

Etxeko Fabrikazio Gaitasuna

Zehaztasun estanpazioa eta tresneria barnean kontrolatzen dira, ekoizpen-koherentzia egonkorra eta irteera eskalagarria bermatuz.

Aplikazioek gidatutako pertsonalizazioa

Antenen egiturak geometrian, elastikotasunean eta gainazalaren tratamenduan doi daitezke, gailu eta itxituraren eskakizun ezberdinekin bat etor daitezen.

Prozesu-mailako Kalitate Kontrola

Fidagarritasun mekanikoa eta RF errendimendua ekoizpen osoan egiaztatzen dira, kontaktuen egonkortasuna eta koherentzia elektrikoaren egiaztapenak barne.

Garapenean Ingeniaritza Laguntza

Laguntza teknikoa eskuragarri dago prototipoetatik ekoizpen masiboraino, PCB eta sistema mailan integratzeko orientabideak barne.

Ohiko galderak

Q1: Nolakoa da metalezko klip antenaren seinalearen eraginkortasuna?

A: Bere tamaina trinkoa dela eta, efizientzia normalean %30etik %50era bitartekoa da. Egokia da irismen laburreko eta kostu-sentikorreko aplikazioetarako, hala nola etxeko gailu adimendunetarako. Irte luzerako eskakizunetarako, Qianmu Communications-ek antena-soluzio optimizatuak ere eskaintzen ditu.

2.G.: Zer egin behar dut soldadura-zuloa PCBan sakatzen bada eta kontaktua eskasa bada?

A: Ziurtatu PCB padaren altuera zuzena eta muntaiaren presio egokia muntatzean. Malgukiaren egitura kontaktu egonkorra izateko diseinatuta dago, eta bidalketa baino lehen proba estandarrak egiten dira.

3.G.: lote txikiko laginketa onartzen al duzu?

A: Erabat solidarioa. Metal Stamp Antenna hornitzaile profesional gisa, I+G fasean dauden baldintzak ulertzen ditugu eta prototipo-zerbitzu malguak eskaintzen ditugu zure proiektua baliozkotzen azkar aurrera egiteko.

4.G.: Zerk eragiten du Metal Stamp Antena baten errendimenduan?

 A: Errendimendua PCB diseinuak, lurraren tamainak, inguruko metalak eta itxituraren egiturak eragiten du batez ere.

Q5: Zergatik aldatzen da maiztasuna instalatu ondoren?

E: Inguru metalikoak eta etxebizitzetako materialek erresonantzia ezabatu dezakete, sistema-mailako azken sintonizazioa eskatuz.

6.G.: Zerk eragiten du kontaktuen errendimendu eskasa?

A: PCB padaren altuera okerrak edo malguki-presioa nahikoa ez izateak egonkortasun elektrikoa eragin dezake.

Q7: Prototipatzea onartzen al duzu? A: Bai, bai laginaren ekoizpena bai lote txikien pertsonalizazioa onartzen dira I+G baliozkotzeko.
