Txanpon Antena

Txanpon-antena kanpoko RF antena trinko eta zilindriko bat da, botoi itxurakoa duena. 2,4 GHz-ko 5,8 GHz-ko banda bikoitzeko antena gisa diseinatua, haririk gabeko transmisio-soluzio arina eskaintzen du gailu elektroniko txikientzat WiFi, Bluetooth eta ZigBee komunikazioa erabiliz.

Qianmu Communication-en auto-garatutako botoi gomazko haga antena pieza bakarreko injekzio-moldaketa eta zigilatzeko teknologia hartzen du. Kobrezko erresonantzia-elementu osoa eta metalezko ispilu-geruza bat integratzen ditu behealdean.

SMA haridun interfaze estandar batez hornituta, SMA Banda Bikoitzeko Antena hau zuzenean gailuaren karkasan muntatu eta bermatu daiteke. Gomazko hagaxka antena lerdenekin eta PCB integratutako antenarekin alderatuta, egitura trinko eta zuhurra eskaintzen du barruko eta kanpoko aplikazioetarako etxebizitza itxi batekin.

Nola Funtzionatzen Du

Txanpon-antenak geruza bikoitzeko eraztun-kobrezko osziladore bat erabiltzen du banda bikoitzeko RF transmisioa eta harrera egiteko. Botoi formako oinarriak metalezko geruza islatzaile bat dauka, seinalearen erradiazioa kudeatzen laguntzeko eta inguruko osagai elektronikoen eragina murrizteko.

1. Geruzadun osziladorearen diseinua:Goiko geruza Bluetooth eta ZigBee-k erabiltzen duten 2,4 GHz-ko bandarako diseinatuta dago, eta beheko geruzak WiFi gailu bateragarriek erabiltzen duten 5,8 GHz-ko banda onartzen du. Adierazitako banda osoko VSWR ≤1,35 da.

2. Oinarrizko blindajea eta interferentziaren kudeaketa:Beheko metalezko geruza islatzailea gailuaren plaka nagusiaren, litiozko bateriaren eta metalezko karkasaren interferentzia elektromagnetikoen eragina murrizteko diseinatuta dago. Benetako errendimendua instalazioaren ingurunearen araberakoa da eta amaitutako gailuan probak egin behar dira.

3. Etxebizitza itxia eta tenperatura erresistentzia:Pieza bakarreko injekzioz moldatutako etxebizitza ingurumena babesteko diseinatuta dago. Adierazitako funtzionamendu-tenperatura tartea -35 °C eta +70 °C artekoa da. Tenperaturari lotutako maiztasun-egonkortasuna zehaztutako proba-baldintzetan berretsi behar da.

4. RF inpedantzia parekatzea:Antenak 50Ω-ko inpedantzia nominala erabiltzen du RF integrazioa laguntzeko eta inpedantzia desegokia murrizteko. Irabazia, VSWR eta erradiazio-eraginkortasuna RF proben bidez ebaluatu daitezke.

Ekipamendu eta aplikazio bateragarriak

1. Etxe adimenduna:Etxe adimendunen gailuetarako antena gisa, atebide adimendun txikietan, WiFi entxufeetan, ate eta leihoen alarmetan eta Bluetooth urrutiko aginteetan erabil daiteke. Bere egitura trinkoak instalazio-espazio mugatua duten gailuetan haririk gabeko konektibitatea egokitzen laguntzen du.

2. Gauzen Internet industriala:Haririk gabeko sentsore antena hau miniaturazko tenperatura eta hezetasun terminaletarako, biltegiko aktiboen jarraipena egiteko nodoetarako eta haririk gabeko datu-transmisiorako moduluetarako kontuan izan daiteke. IoT Gailuetarako Antena aplikazioetarako ere garrantzitsua da maiztasun-banda eta instalazio-baldintzak sistemaren eskakizunekin bat datozenean.

3. Elektronika eramangarria:Gailu eramangarrietarako antena trinko gisa, eskuko eskaneatzeko ekipoetan, detektagailu eramangarrietan eta mini Bluetooth bozgorailuetan erabil daiteke. Gailuaren diseinua eta RF errendimendua ebaluatu behar dira azken integrazioaren aurretik.

4. Segurtasun gailuak:Haririk gabeko segurtasun-gailuetarako antena hau haririk gabeko kamera txikietarako eta sarbide-kontrolerako sistemetarako egokia izan daiteke. Bluetooth bidezko sarrera-sistema bateragarrietarako, Bluetooth Sarbide Kontroleko Antena gisa balio dezake.

5. RF osagarriak:Aukerako osagarrien artean, SMA-tik IPEX elikadura-kableak eta RF konexio-osagai bateragarriak daude. Konektorearen hautaketa berretsi behar da hari gabeko moduluaren eta gailuaren interfazearen aurka.

Produktuaren oinarrizko ezaugarriak

Qianmu Communication-ek txanpon-antenen aukerak eskaintzen ditu haririk gabeko gailu trinkoetarako, aplikazioaren eskakizunen arabera hautatutako zehaztapenekin eta interfaze-konfigurazioekin.

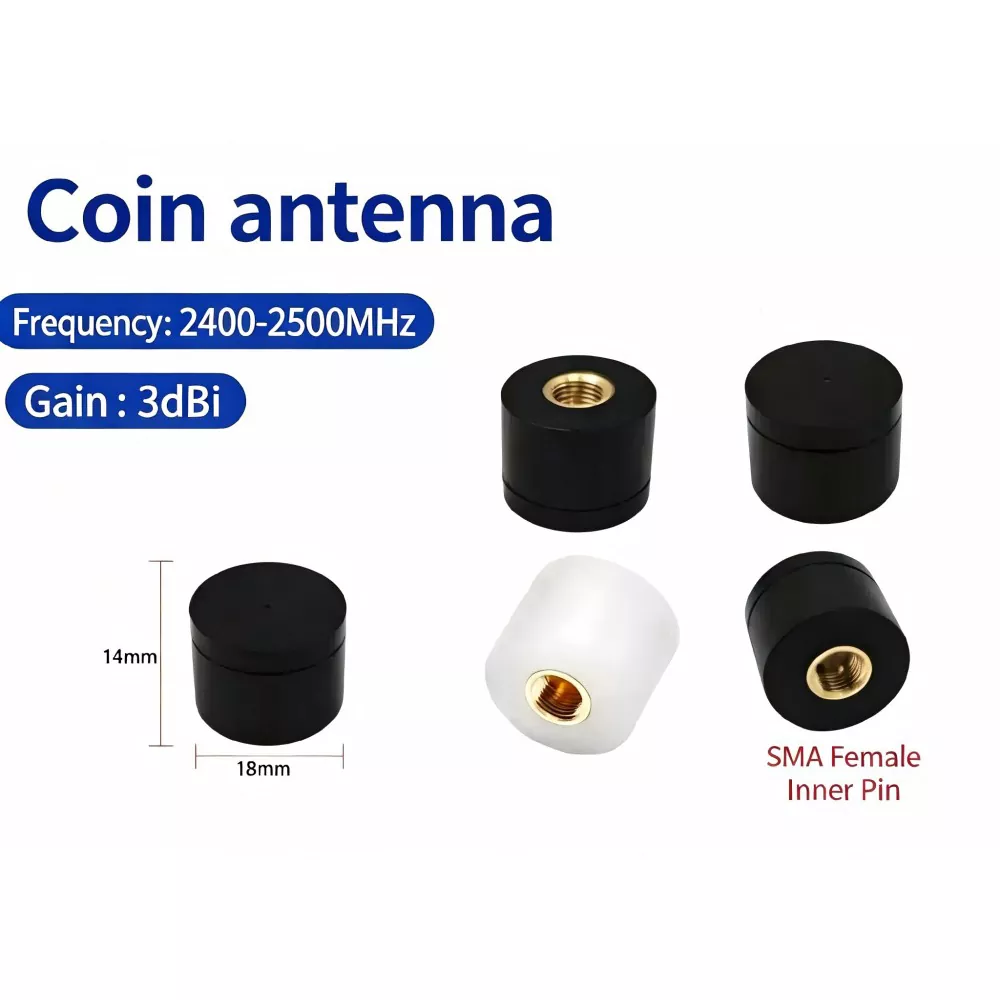

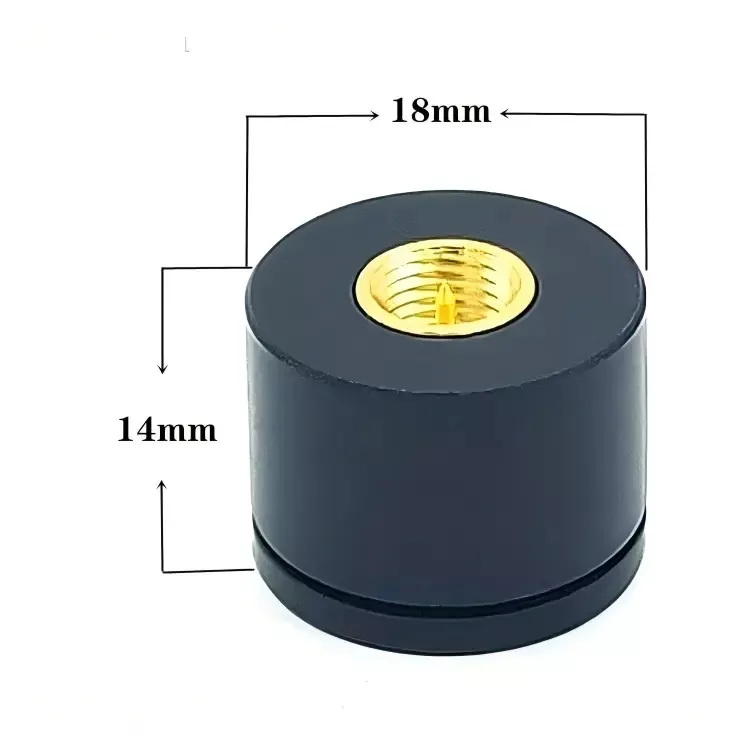

1. Botoi itxurako egitura trinkoa:15 mm eta 18 mm-ko oinarri-diametroetan eskuragarri, 14 mm-ko altuerarekin. Aztarna txikiak kanpoko antenen espazioa mugatua duten instalazioak onartzen ditu.

2. Banda bikoitzeko funtzionamendua:Mini WiFi antena honek zehaztutako 2,4 GHz eta 5,8 GHz-ko maiztasun tarteak onartzen ditu. Gailuaren konfigurazioaren arabera, antena WiFi, Bluetooth eta ZigBee aplikazio bateragarrietan erabil daiteke. Aukeratu aurretik, berretsi protokoloaren maiztasun-eskakizun espezifikoak.

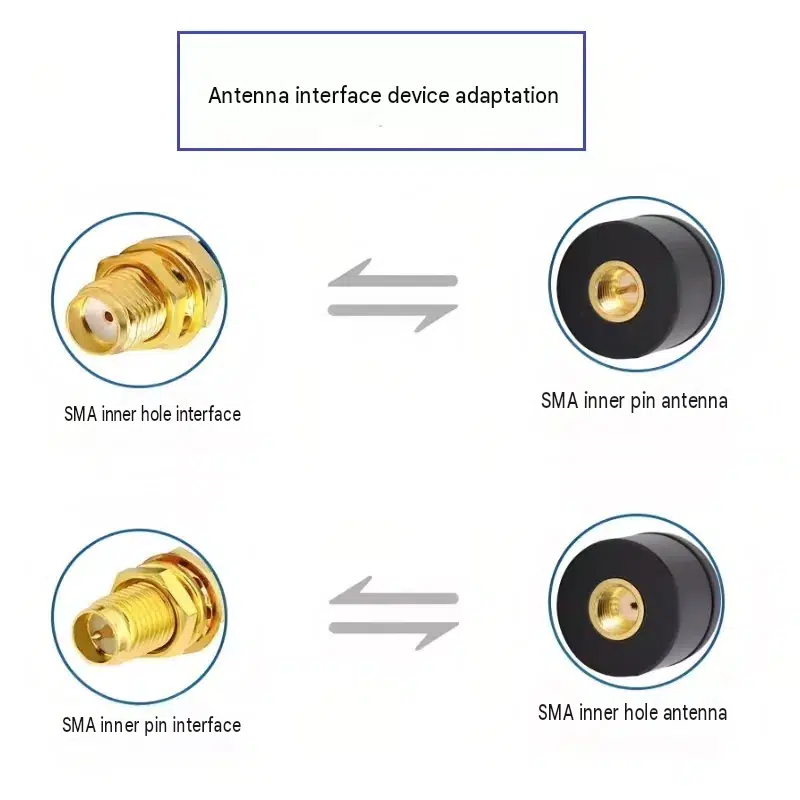

3. Interfaze aukerak:Konfigurazio estandarrak SMA interfazeak barne hartzen ditu kontaktu antolamendu ezberdinekin. Osagarri bateragarriek soldadura-terminalak eta lehen belaunaldiko edo laugarren belaunaldiko IPEX elikadura-kableak izan ditzakete, hautatutako konfigurazioaren arabera.

4. Ingurumena babestea:IP54-ko etxebizitza hautsa sartzearen eta uraren zipriztinetatik babesteko diseinatuta dago. Etxebizitza zuri-beltzeko aukerak eskuragarri daude stocken eta eskaeraren eskakizunen arabera.

5. Pertsonalizazioa:SMA antena pertsonalizatuen aukerak dimentsio-doikuntzak, shell logoaren inprimaketa eta RF konektoreen konfigurazioak izan ditzake. Stocken erabilgarritasuna, laginaren denbora eta bolumenaren prezioa berretsi behar dira eskaera bakoitzeko.

Zehaztapen Teknikoak

Aplikazio-adibideak

1. Etxeko ekipamendu adimenduna:Antena trinko bat instalatu daiteke WiFi ate edo leihoko alarman, non etxebizitzaren espazioa mugatua den. Azken konexio-eremua antenen kokapenaren, hormaren, interferentziaren eta gailuaren RF konfigurazioaren araberakoa da.

2. Sentsore industrialaren terminalak:Haririk gabeko sentsore antena erabil daiteke tenperatura eta hezetasuna kontrolatzeko ekipoekin. Metalezko gailuetarako, antenen kokapena eta inguruko lurraren egitura ebaluatu behar dira RF errendimenduan duten eragina zehazteko.

3. Kanpoko sarbideak kontrolatzeko ekipoak:Kanpoan muntatutako antena batek Bluetooth sarbidea kontrolatzeko gailu bateragarriak onar ditzake. Itxitura, konektore-zigilua eta muntaketa-antolamendua eskatutako ingurumen-baldintzekin egiaztatu behar dira.

4. Eskuko ekipoak:Eskuko Gailuetarako Mini Antena hau haririk gabeko barra-kode eskanerretarako eta kanpoko antena trinkoa behar duten beste elektronika eramangarrietarako kontuan har daiteke. Konexioaren egonkortasuna aurreikusitako ingurune eragilean balioztatu behar da.

Hautaketa eta Eskaera Gida

1. Maiztasuna hautatzea:WiFi eta Bluetooth konfigurazio bateragarriak erabiltzen dituzten gailuetarako, ebaluatu 2,4 GHz eta 5,8 GHz-ko banda bikoitzeko eredua. Bluetooth-a soilik duten aplikazioetarako, 2,4 GHz-ko banda bakarreko konfigurazioa kontuan hartu daiteke eskuragarri badago.

2. Instalazio ingurunea:Metalezko karkasak dituzten gailuetarako, berrikusi antena muntatzeko posizioa, sakea eta lurrerako antolamendua. Oinarri islatzaileak ez du RF probaren beharra kentzen azken itxituran.

3. Tamaina hautatzea:Kontuan izan 15 mm-ko diametroko bertsioa muntatzeko espazioa mugatuta dagoenean. 18 mm-ko bertsioa kontuan hartu daiteke eskuragarri dagoen espazioak eta beharrezko RF ezaugarriek onartzen dutenean; berretsi errendimendua eredu handiagoak beti irabazi handiagoa ematen duela suposatu beharrean.

4. Interfazea eta esportazio baldintzak:Egiaztatu gailuak SMA barruko pin edo barruko zuloko interfazea behar duen. Eskaera prestatzerakoan IPEX egokitzaileen kableak, konektoreen konfigurazioak eta esportazio-ontzi neutroak eztabaida daitezke.

Ohiko galderak

1. Antena hau metalezko kaxadun gailuekin erabil al daiteke?

Metalezko karkasadun gailuetarako egokia izan daiteke, baina errendimendua antena muntatzeko posizioaren, sakearen, lurreko egituraren eta etxebizitzen diseinuaren araberakoa da. Oinarri islatzaileak inguruko egiturekiko elkarrekintza kudeatzen laguntzea da. Amaitutako gailuan probatzea gomendatzen da.

2. SMA interfazea IPEXera alda daiteke?

Elikadura-kable eta interfaze-konfigurazio bateragarriak erabil daitezke, IPEX belaunaldi zehaztuak barne. Mesedez, ziurtatu behar den konektore mota, kablearen luzera eta instalazio-antolamendua eskatu aurretik.

3. Laborategiko proben txostena eman al daiteke?

RF probaren dokumentazioa eskuragarri egon daiteke produktuen konfigurazio aplikagarrietarako. Berretsi eskuragarri dauden txostenak, neurtutako parametroak eta proba-baldintzak Qianmu Communication-ekin eskaera egin aurretik.

4. 2,4 GHz 5,8 GHz banda bikoitzeko antena hau egokia al da WiFi eta Bluetooth gailuetarako?

Zehaztutako maiztasun-tarteek 2,4 GHz eta 5,8 GHz-ko funtzionamendua hartzen dute. Bateragarritasuna gailuaren haririk gabeko protokoloaren, beharrezko maiztasun-bandaren, konektorearen eta RF diseinuaren araberakoa da. 2,4 GHz-an funtzionatzen duten ZigBee gailuetarako, berretsi bat datorren konfigurazioa eta baliozkotu azken produktuaren errendimendua.

5. Konektorea edo kablearen konfigurazioa pertsonalizatu al daiteke?

Baliteke SMA antenen konfigurazio pertsonalizatuak erabilgarri egotea gailuen interfaze eta instalazio eskakizun desberdinetarako. Eman konektore mota, kablearen luzera, maiztasun-barrutia eta xede-aplikazioa, beharrezko konfigurazioa ebaluatu ahal izateko.

6. Antena hau sentsore adimendunetan eta ekipo eramangarrietan erabil daiteke?

Sentsore adimendunen aplikazioetarako WiFi antena eta haririk gabeko beste produktu trinkoetarako egokia izan daiteke maiztasun-barrutiak eta RF ezaugarriek gailuaren baldintzak betetzen dituztenean. Ekipo eramangarrietarako, ebaluatu eskuragarri dagoen muntaketa-espazioa, itxitura-materialak eta antena-posizioa diseinua amaitu aurretik.
