Udaberriko antena
Hornitzaile profesional gisa, Qianmu Communication-ek doitasun handiko udaberri-antena helikoidala zerbitzu pertsonalizatuak eskaintzen ditu. Material bikainez egina. Karbonozko altzairu nikeleztatua Brontze fosforoz egina, eroankortasun eta korrosioarekiko erresistentzia bikaina ditu. Fidagarriak gara.Txinako FabrikatzaileaPrototipatutik ekoizpen masibora bitarteko soluzio bakarra eskaintzen dugu, oso erabilia IoT, urruneko kontrolak eta haririk gabeko komunikazio moduluak.

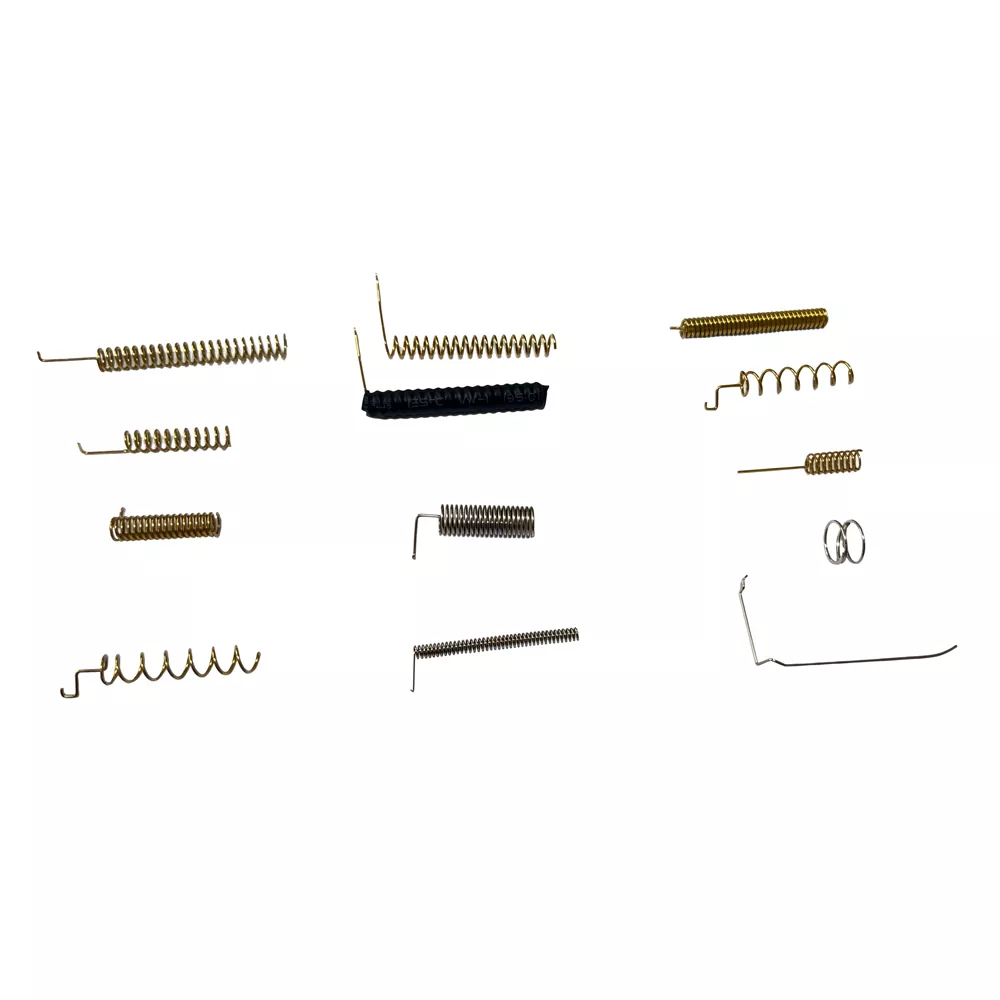

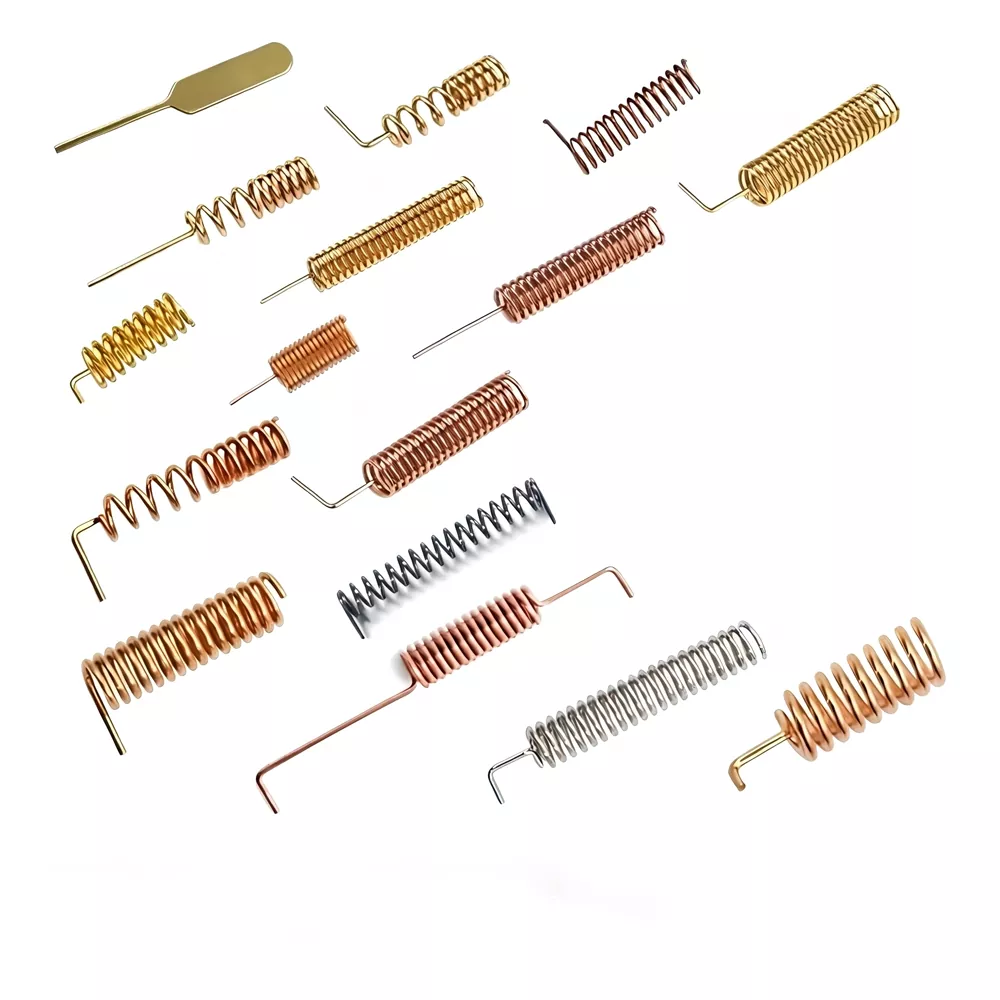

Malguki-antena (antena helikoidala bezala ere ezagutzen dena) metalezko eroale bat malguki espiral forma batean inguratzen den antena-egitura bat da, helikoki konfiguratutako metalezko eroalea seinalearen transmisiorako bitarteko gisa erabiliz. 50 ohm-ko inpedantzia-diseinua du eta hiru osagai nagusi ditu: barneko kobrezko hari bat (seinaleak transmititzeko eta jasotzeko erabiltzen dena), kanpoko blindaje-hari bat (kanpoko interferentzia elektromagnetikoak blokeatzeko diseinatua) eta kanpoko geruza isolatzaile bat (kanpoko kapazitatearen eta induktantziaren efektuei aurre egiten diena). Osagai hauek elkarrekin interferentziaren aurkako errendimendu sendoa duen sistema itxi bat osatzen dute.
Shenzhen Qianmu Communication Technology Co., Ltd., komunikazio-produktuen antenen I + G, fabrikazioa eta salmentan espezializatutako enpresa profesionala, urte asko daramatza antenen eremuan eta bezero globalak kalitate handiko udaberriko antenen irtenbideak eskaintzeko konpromisoa hartu du.
Zehaztapen Teknikoak
Qianmu Communication udaberriko antenak maiztasun baxutik altuenera bitarteko maiztasun-banda anitz estaltzen ditu, hainbat aplikazio-eszenatokitako eskakizunak betez. Parametro tekniko nagusiak hauek dira:
|
Parametro Elementua |
Zehaztapen-barrutia |
|
Maiztasun barrutia |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Irabazi |
0,8 dBi ~ 3,5 dBi |
|
Inpedantzia |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizazioa |
Polarizazio Bertikala / Polarización Circular |
|
Erradiazio-eredua |
Norabide orotarikoa |
|
Potentzia Edukiera |
Gehienez 50W |
|
Funtzionamendu-tenperatura |
-40 ℃ ~ + 85 ℃ |
|
Antenen Eraginkortasuna |
35 ~ 80% (Instalazio ingurunearen araberakoa) |
|
Materiala |
Kobrea, urrezko estaldura, nikelezkoa, etab. |

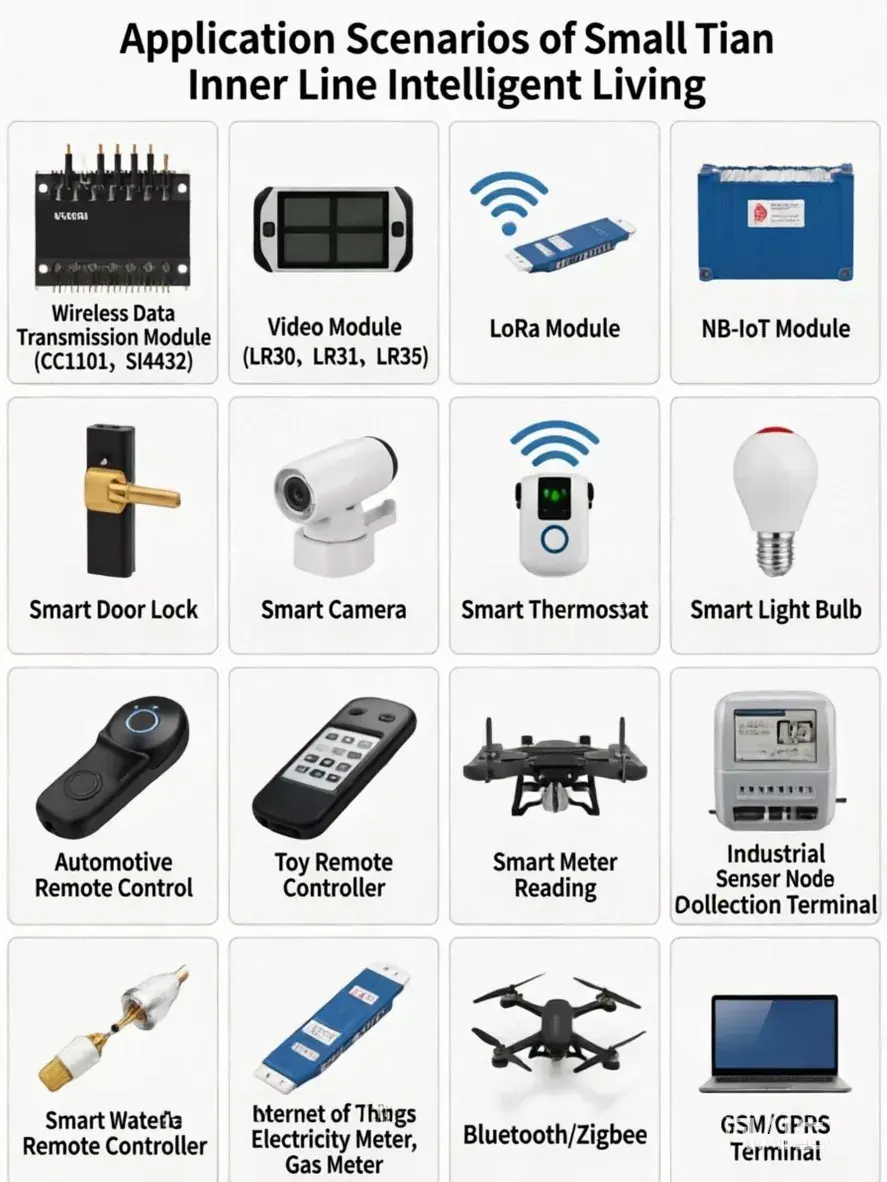

Gailu aplikagarriak
Qianmu komunikazio udaberriko antena oso erabilia da gailu eta eszenatoki hauetan:
Haririk gabeko datuak transmititzeko modulua: CC1101, Si4432 eta beste haririk gabeko RF moduluak
LoRa moduluak: LR30, LR31, LR36 eta beste LoRa komunikazio moduluak
NB-IoT Modulua: NB-IoT haririk gabeko komunikazio terminala
Etxe adimendunaren gailuak: ateen sarraila adimendunak, kamera adimendunak, termostato adimendunak, bonbilla adimendunak eta abar.
Haririk gabeko urrutiko aginte-gailuak: autoaren urruneko giltzak, jostailuetako urrutiko aginteak, urruneko aginte industrialak eta abar
IoT Terminala: IoT sentsore-nodoak, datuak eskuratzeko terminalak
Smart Metering: Ur-kontagailu adimendunak, elektrizitate-kontagailuak eta gas-kontagailuak
Bluetooth/Zigbee Modulua: Bluetooth haririk gabeko komunikazioa, Zigbee sareko gailuak
Drone Telemetria: Drone Txikien Datu Esteka
GSM/GPRS Gailuak: GSM modemak, urruneko monitorizazio sistemak
Produktu lehiakideekin alderatzea
|
Konparazio elementua |
Qianmu Komunikazio Spring Antena |
PCB antena |
Kanpoko haga antena |
|
Irabazi |
0,8~3,5 dBi |
2 ~ 6 dBi |
Nahiko altua |
|
Norabide orotariko errendimendua |
★★★★★ Bikain |
★★☆ Norabide sendoa |
★★★★ Ona |
|
Tamaina |
★★★★ Trinkoa |
★★★★★ Ultra-txikia |
★★☆ Handia |
|
Interferentziaren aurkako gaitasuna |
★★★★★ Indartsua |
★★★ Batez bestekoa |
★★★★ Nahiko Indartsua |
|
Instalazio-malgutasuna |
★★★★★ Oso malgua |
★★★ PCBn bakarrik konponduta |
★★★ Kanpoko instalazioa behar da |
|
Kostua |
★★★★ Ertaina |
★★★★★ Baxua |
★★☆ Nahiko altua |
|
Diseinuaren Aldaketa |
★★★★ Malgua |
★★☆ PCB birsortzea beharrezkoa |
★★★ Arrunta |
Qianmu Communication udaberriko antena oreka ezin hobea lortzen du noranzko omnidirezionaleko estalduraren, interferentziaren aurkako gaitasunaren, instalazioaren malgutasunaren eta kostu orokorraren artean, IoT eta hari gabeko komunikazio gailuetarako antena integratua aukera ezin hobea da.

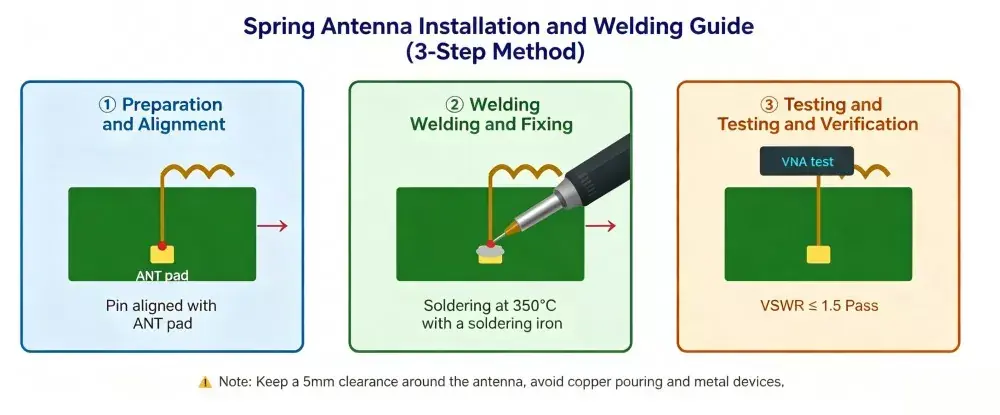

Instalazio Gida
1. urratsa: Soldadurarako prestatu
Lerrokatu pina (normalean pin bakar bat edo soldadura-kutxa) udaberriko antenaren amaieran, PCBan gordetako ANT soldadura-padarekin. Soldadura-kutxa RF elikadura-lerrora konektatu behar da, esate baterako, 50 ohm-ko microstrip linea edo uhin-gida koplanarra, seinalearen transmisio egokia bermatzeko.
2. urratsa: Soldadura eta finkatzea
Tolestu kako itxurako atala eta konektatu haririk gabeko moduluaren ANT pinera, eta osatu soldadura-prozesua modu seguruan. Reflow soldadura gomendatzen da, gainazaleko muntaketa-prozesu estandarrekin bateragarria baita.
3. urratsa: ikuskapena eta proba

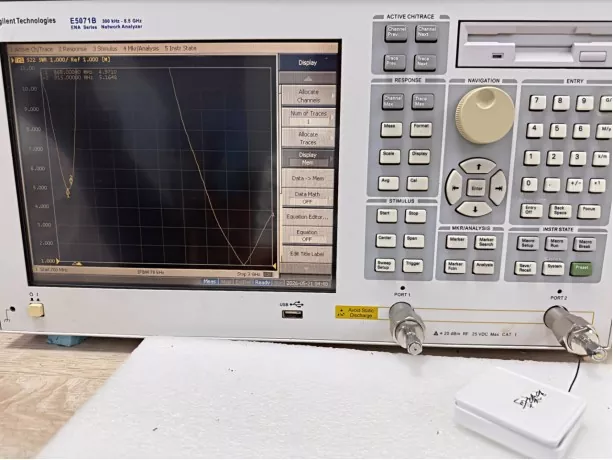

Soldaduraren ondoren, erabili sare-analisi bektorial bat tentsio-uhin geldikorreko erlazioa (VSWR) neurtzeko eta egiaztatu RF errendimenduak eskatzen diren zehaztapenak betetzen dituela.
Oharrak
1. Mantendu sake-eremua: saihestu hariak bideratzea eta metalezko osagaiak antenatik 5 mm-ko erradioan jartzea; ez estali bateria edo estalkia behealdetik 10 mm-ra edo gehiagora.
2. 50Ω Transmisio-lerroa: RF txipa zuzenean konektatu geruza bereko mikrostrip baten bidez edo barruko geruzako stripline baten bidez; erabili 45°-ko txanflak izkinetan inpedantzia aldaketa bortitzak ekiditeko.
3.Egon zaitez metaletik urrun: malguki-antena bat erabiltzean, lehen urratsa antena material metalikoetatik urrun mantentzea da, zirkuitu-plaketako lurreko planoak, kable-arrastoak, bateriak, pantailak, metalezko karkasak eta abar barne.
4.Soldatze-norabide koherentea: masa-ekoizpenean, ezinbestekoa da antenaren soldadura-norabidea aukeratzeko unean antena fabrikatzaileak zehaztutako soldadura-norabidearekin bat datorrela ziurtatzea.
5. Sintonizazioa eta Margina: Plastikozko karkasadun gailu osoaren ingurune elektromagnetikoa konplexua bada, π-sare bat erreserba daiteke RF amaieran, eta erresonantzia-maiztasuna fin-fin sintonizatu daiteke 3 pF eta 6,8 pF bitarteko kondentsadore erregulagarri bat erabiliz.
Nola aukeratu udaberriko antena?
|
Hautaketa urratsak |
Gako Puntuak |
Xehetasunak |
|
1. Berretsi funtzionamendu-maiztasuna |
Hautatu antena komunikazio-protokoloaren eta maiztasun-bandaren arabera |
Ohiko maiztasun-bandak: • 315 MHz: urruneko gailu tradizionalak • 433 MHz: LoRa, kontagailu adimendunak, urruneko industrialak • 470/490 MHz: IoT ekipamendu industriala • 868/915 MHz: ISM bandak Europa eta Ipar Amerikarako • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM Banda: Komunikazio zelularreko moduluak |
|
2. Irabazi-eskakizuna ebaluatu |
Lotu irabazia transmisio-distantziarekin |
•Distantzia laburra (<100m): 0,8~2 dBi • Distantzia ertaina (100-500m): 2~3 dBi • Distantzia luzea (>500m): 3 dBi-tik gora |
|
3. Egiaztatu Instalazio-espazioa |
Lotu tamaina eta egitura PCBrekin |
1. Neurtu ekipoaren barruko espazioa luzera eta diametro egokiak hautatzeko. 2. Tolestutako antenak eskuragarri daude ertzeko PCB muntatzeko gela mugatua duten espazioetan. |
|
4. Aplikazio-ingurunea ebaluatzea |
Interferentziaren eta korrosioaren aurkako babesa |
1. Metalezko blindajea duten ekipamendua: polarizazio zirkularreko antena gomendatzen da. 2. Ingurune hezea/kanpoan: Zilarrezko/urrezko estaldura oxidazioaren aurkako. |
|
5. Aukeratu hornitzaile fidagarri bat |
Fabrikazio-zerbitzu pertsonalizatua |
Qianmu Communication antena fabrika eta hornitzaile profesionala da, OEM eta ODM onartzen dituena, zerbitzu osoa eskaintzen du antenen diseinua, laginketa eta ekoizpen masiboa barne. |
Ohiko galderak
Q1: Zein da hobea, udaberriko antena edo PCB antena?
A: Aukeraketa aplikazioaren eskakizun zehatzen araberakoa da. Spring Antenna irtenbideak distantzia luzeko transmisioa (>100 metro), noranzko omnidirezionaleko estaldura eta instalazio-norabide malguak behar dituzten aplikazioetarako egokiak dira, eta PCB antena egokiak dira tamaina eta kostu muga zorrotzak dituzten gailu trinkoetarako. Qianmu Komunikazioak bi irtenbideak eskaintzen ditu eta proiektuaren behar ezberdinetan oinarritutako gomendio profesionalak eskaintzen ditu.
2.G.: Irabazi handiagoak beti esan nahi du antenen errendimendu hobea?
A: Ez derrigorrez. Irabazi handiagoak normalean seinalearen kontzentrazioa hobetzen du, baina estaldura murrizten du zenbait norabidetan. Hautaketa optimoak transmisio-distantzia, estaldura-eskakizunak eta aplikazio-ingurunea kontuan hartu behar ditu. Qianmu Communication-ek 0,8 eta 3,5 dBi arteko irabazi-aukera desberdinak eskaintzen ditu produktuak.
Q3: antena pertsonalizatu al daiteke?
A: Bai. Qianmu Communication-ek OEM/ODM pertsonalizazio zerbitzuak eskaintzen ditu, besteak beste, maiztasuna doitzea, tamaina aldatzea, materialen aukeraketa eta tolestura-angeluaren pertsonalizazioa aplikazio-eskakizun desberdinak betetzeko.
Q4: Zein da funtzionamendu-tenperatura-tartea?
A: Qianmu Komunikazio produktuek fidagarritasunez funtzionatzen dute -40 ℃-tik + 85 ℃-ra, industria- eta kontsumo-aplikazio gehienen eskakizunak betetzen dituzte.
Q5: Inpedantzia bat etortzea beharrezkoa al da?
A: Bai. Inpedantzia estandarra 50Ω-koa da, eta aplikazio praktikoek antena eta RF transmisorearen atakaren arteko osagaiak bat etortzea eska dezakete errendimendu optimoa lortzeko. Qianmu Communication-ek laguntza teknikoa eskaintzen du antenen bat etortzeko eta arazketarako.
Q6: Zein da gutxieneko eskaera-kopurua (MOQ)?
A: Qianmu Communication-ek eskaera kantitate malguak onartzen ditu, prototipoen laginetatik eta lote txikietatik eskala handiko ekoizpenera arte. MOQ eskakizun zehatzak lortzeko, jarri harremanetan gure salmenta-taldearekin.
