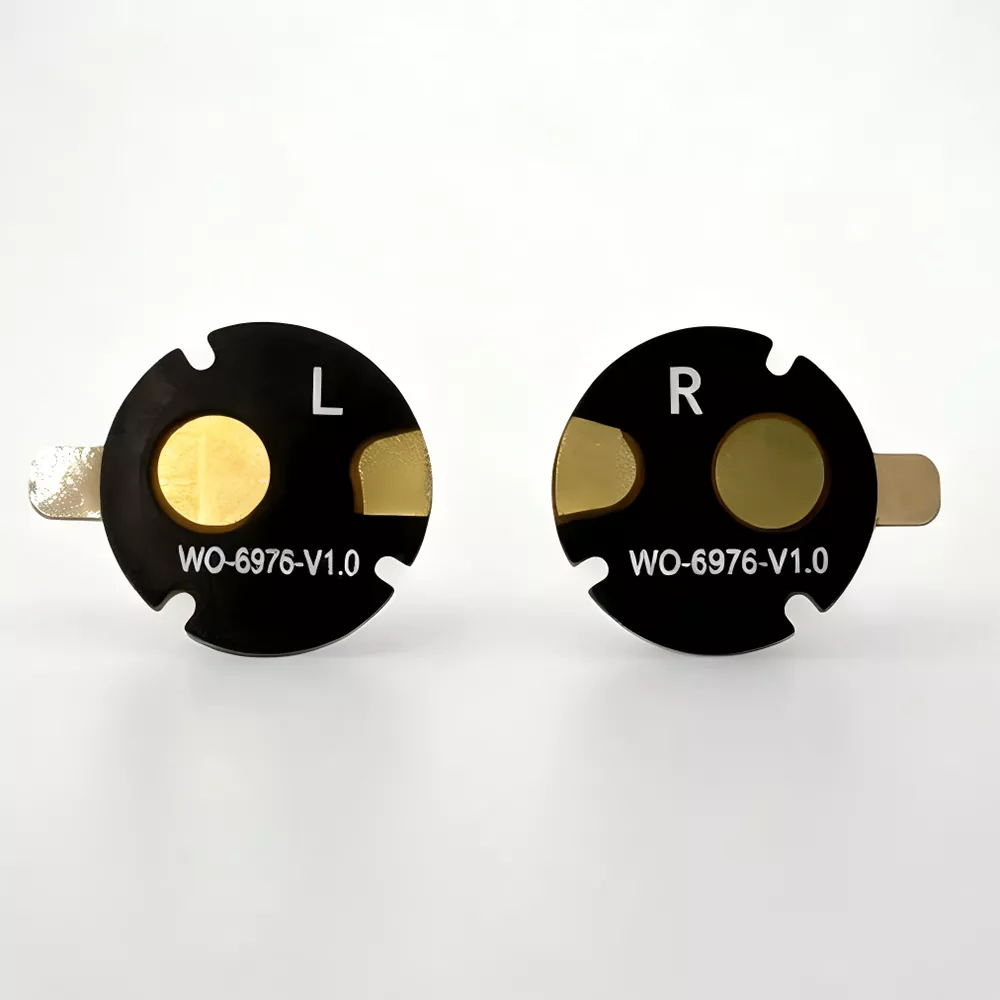

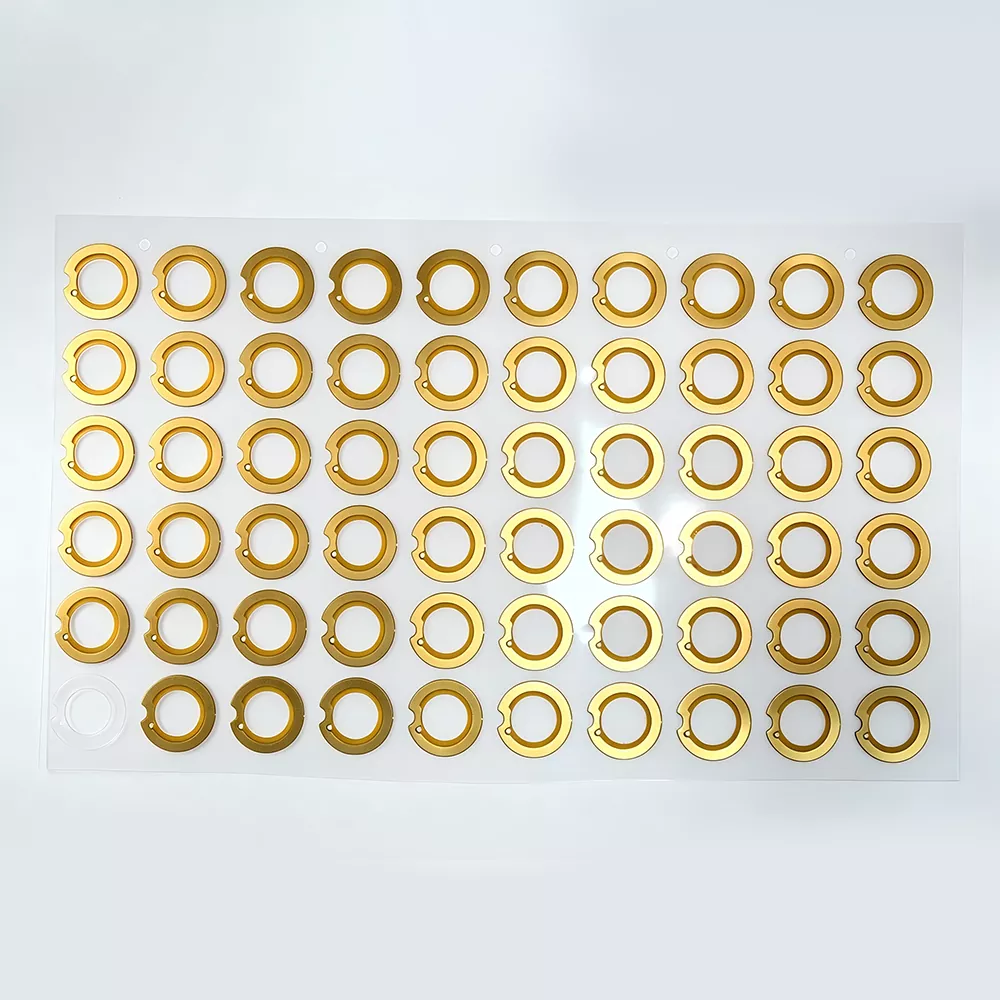

Aurikularretako antena malguak RF transceptor miniaturazko osagaiak dira, oinarri gisa PI/LCP substratu malguak erabiltzen dituztenak, grabaketaren bidez eratutako erradiazio-eredu eroaleekin. TWS Bluetooth aurikularretarako bereziki diseinatuta daude, belarri gaineko haririk gabeko entzungailuetarako eta barne barrunbe trinkoak dituzten hezur-eroaleko entzungailuetarako. PCB edo malguki-antena zurrunak ez bezala, Aurikularretako Antena Malguek tolesgarritasun bikaina eta profil ultrameheak eskaintzen dituzte, aurikularretako karkasen, bateriaren alboetan eta forma irregularreko belarrien zurtoinen barruko hormetara egokitzeko. Honek modu eraginkorrean aurre egiten die erronkei, hala nola barrunbeen espazio mugatua eta metalezko egiturek eragindako seinaleen oztopoa.

Shenzhen Qianmu Communication Technology Co., Ltd., Shenzhen-en oinarritutako antenen fabrikatzaile gisa, bere barneko RF laborategian oinarritzen da aurikularretako antenen diseinu irtenbideak etengabe fintzeko eta aurikularren marka ugariren hornitzaile fidagarri gisa balio du.

Lan-printzipioa

Funtsean, RF erradiazio lauko miniaturazko osagaiak dira. Haririk gabeko audio modulutik maiztasun handiko seinale elektrikoak antenaren erradiazio-zirkuitura igortzen dira, eta indukzio elektromagnetikoen bidez uhin elektromagnetiko bihurtzen dira. Aldi berean, antenak kanpoko Bluetooth uhin elektromagnetikoak harrapatzen ditu eta seinale elektriko bihurtzen ditu kontrol-txip nagusira transmititzeko, bi norabideko audio-datuen transferentzia ahalbidetuz telefonoen eta entzungailuen artean. Entzungailuen erabilera agertokietan errendimendua optimizatzeko, antenaren elikadura-puntua eta lurrerako lotzeko diseinua hobetu dugu giza buruak eragindako seinalearen xurgapen-galera murrizteko. Mundu errealeko proba-kasua: TWS aurikulario berberetarako, malguki-antena estandarra gure Qianmu aurikularretarako antena malguarekin ordezkatuz, horma batetik 3,2 m-tik 6,1 m-ra arteko konexio-distantzia egonkorra handitu da, deskonexio-probabilitatea % 72 murriztuz (proba-datuak ganbera anekoikoan bildutako giza higadura errealarekin; proba-txostenak eskuragarri daude eskaeran).

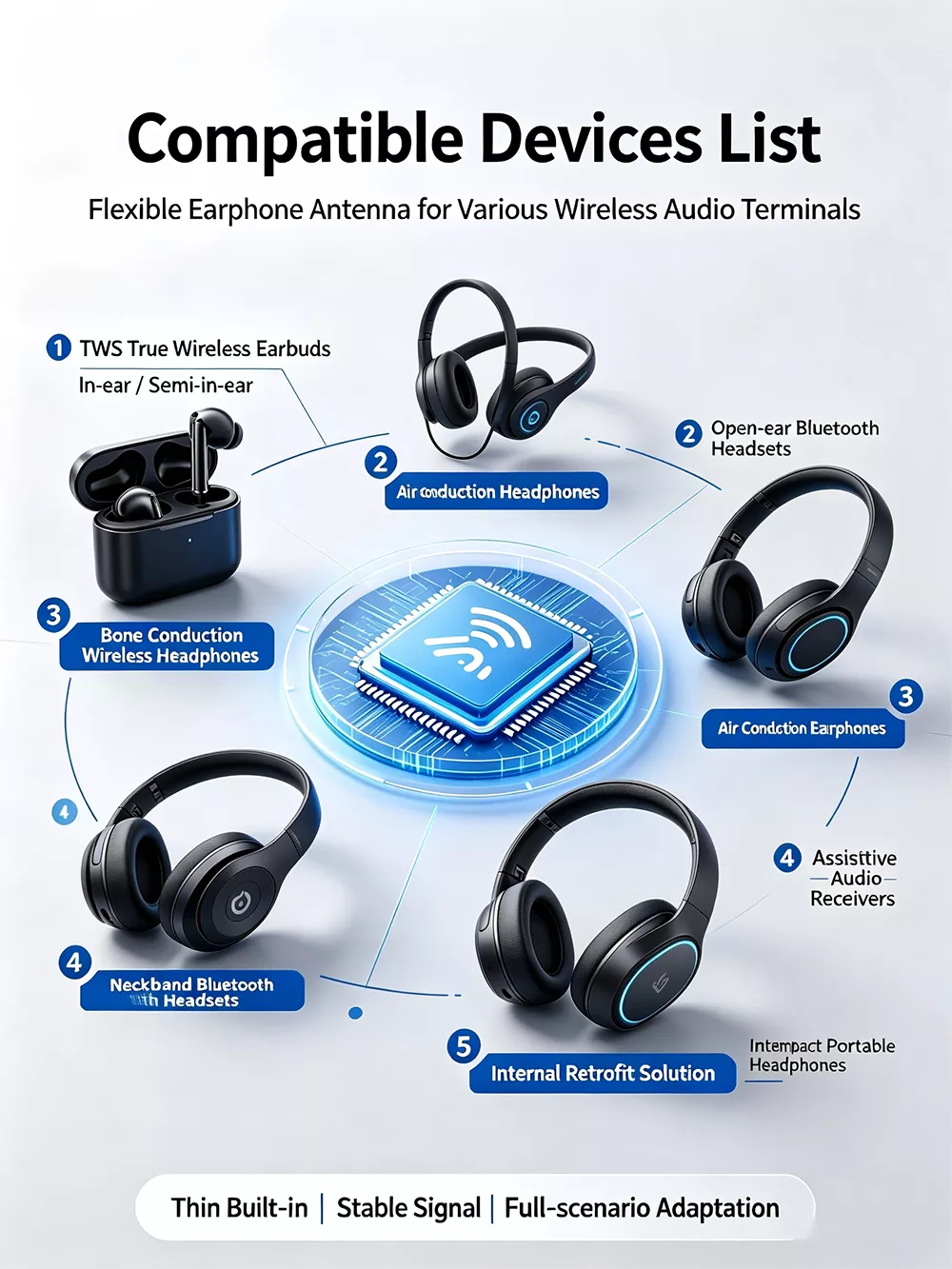

Gailu bateragarrien zerrenda

Aurikularretarako antena malgu hau oso bateragarria da haririk gabeko audio terminal ezberdinekin:

1. TWS True Haririk gabeko Bluetooth aurikularrak (belarri barnean, erdi belarrian)

2. Atzeko irekiko belarria zintzilik dauden Bluetooth entzungailuak, aire-eroaleko entzungailuak

3. Hezur-eroaleko haririk gabeko entzungailuak, lepoko Bluetooth entzungailuak

4. Audio osagarriak jasotzeko entzungailuak, haririk gabeko audifono estiloko entzungailuak

5. Entzungailu trinkoak Haririk gabeko entzungailu eramangarriak, aldatzeko irtenbide integratua dutenak

Salmenta puntu nagusiak

1.Ultra mehea eta malgua, entzungailuen muturreko pilaketari egokitzeko diseinatua

0,12-0,3 mm-ko lodieretan eskuragarri, ≤1,5 ​​mm-ko gutxieneko tolestura-erradioarekin, hamarnaka mila flexio-ziklo onartzen ditu kobrearen pitzadurarik edo delaminaziorik gabe. Entzungailuen zutoinetan, bateriaren alboetan edo karkasen barruko horma kurbatuetan atxiki daiteke, PCB eremu lauen beharra ezabatuz eta egitura-ingeniariei entzungailuen tamaina murrizten lagunduz.

Benetako argazkia: Antena angelu anitzeko tolestearen proba denbora errealean

2. RF errendimendu egonkorra deskonexioak eta atzerapena murrizten du

Qianmu Communications RF taldeak inpedantzia parekatzeko simulazioa aurreikusi baino lehen burutu zuen, aurikularretako antena VSWR ≤1.8 eta seinalearen erradiazio eraginkortasun handia lortuz. Honek modu eraginkorrean arintzen du higaduran zehar burua oztopoak eragindako seinalearen murrizketa, eta korrika eta joan-etorrietan audioaren toteltasuna murrizten du.

3.Tenperatura altuko itsasgarrizko babesarekin hornituta, muntaketa automatizatu errazerako

Antenaren atzealdean tenperatura altuko erresistentea den alde biko itsasgarria du, eta babes-filma kendu besterik ez duzu eranskin azkar eta segurua ahalbidetzen du, ez da klipak edo torlojuak behar. Diseinu hau ezin hobea da fabrikako produkzio-lerroetan azkar muntatzeko, instalazioan lan denbora murriztuz.

4. Pertsonalizazio handia (Factory Direct Supply abantaila)

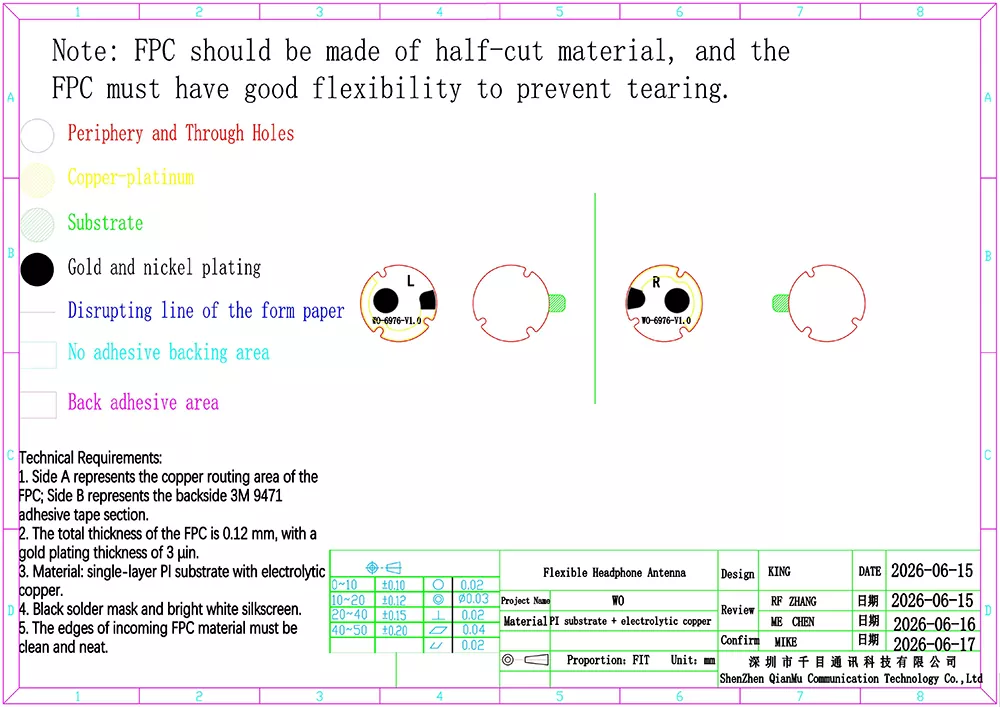

Txinako entzungailu antenen fabrikatzaile gisa, 外形轮廓 (外形) pertsonalizatzea onartzen dugu, maiztasun-banda sintonizatzea (batez ere 2,4 GHz-ko Bluetootha, hedagarria), berunaren luzera, terminal mota (U.FL, kontaktu lautatuak) eta substratu-materiala (PI maila ekonomikorako / LCP goi-mailarako). Lote txikietarako lagin ekoizpena eta bolumen handiko eskaeretarako entrega-epe fidagarriak eskaintzen ditugu.

5.Kalitate kontrola zorrotza, koherentzia handia

Aurikularretako antena sorta bakoitza RF ganbera anekoiko batean laginketa eta probak egiten ditu, baita tenperatura altuko txirrindularitza eta tolesturako zahartze probak ere, loteen errendimenduaren aldakuntzak ezabatuz eta markako entzungailuen epe luzerako masa-ekoizpenerako egokiak bihurtuz.

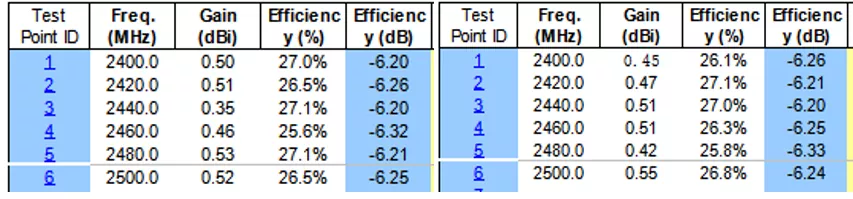

Zehaztapen Teknikoak

Entzungailuen antena malgua eta industrian ohiko antena irtenbideak

Aurikularren fabrikatzaile askok antenak hautatzeko orduan, malguki-antenen, PCB antena zurrunen eta zeramikazko antenen artean urratuta daude. Aurikularretako milaka proiektutan egindako mundu errealeko probetan oinarrituta, konparazio argi eta intuitibo bat osatu dugu:

Zure aurikularrek barne-espazio mugatua badute, karkasaren forma irregularrak edo ekoizpen masiboan koherentzia handia behar badute, entzungailu-antena malgua da irtenbide egokiena. Shenzhen-en kokatutako jatorrizko fabrikatzaile gisa, Qianmu Communications-ek antenen diseinua azkar optimiza dezake zure prototipoaren arabera.

RF ganbera anekoikoa probatzeko ekipoak

Nola aukeratu aurikularretarako antena malgu egokia

Aurikularren kontratazio ingeniari askok sarritan akatsak egiten dituzte modeloak hautatzerakoan. Hornitzaileen zerbitzuetako urteetako esperientzian oinarrituta, hona hemen hautaketa-irizpide nagusiak:

1. Lehenetsi aurikularretako barne-espazioa berrestea eta eman barrunbearen luzera, zabalera, altuera eta egituraren 3D marrazkiak. Antenen dimentsio maximoak eta onar daitezkeen tolesdura-eremuak baloratuko ditugu. Ez erosi zuzenean eskuragarri dauden antena estandarrak, litekeena da horrek seinalearen errendimendu eskasa izatea.

2. Ingurumenaren erabilera-helburuak argi eta garbi definitzea. Kiroletarako eta kanpoko entzungailuetarako zuzendutako produktuetarako, hautatu bihurguneen eta bibrazioen erresistentziarako optimizatutako bertsioak; esportazio produktuetarako, berretsi aldez aurretik xede-merkatuaren ingurumen-ziurtagiriaren baldintzak.

3. Erreparatu RF sintonizatzeko laguntza-zerbitzuei; besterik gabe, entzungailu-antena malgu bat erosteak ez du erabilgarritasuna bermatzen! Antena bat etortze eta sintonizatu gabe, material onenek ere errendimendu atzerapena eragin dezakete. Aukeratu RF barneko ingeniariak dituen fabrikatzaile bat, bitartekari bat baino.

4. Bidali lagin bat probak egiteko eskaera ofiziala egin aurretik. Antena prototipoak ekoitziko ditugu bezeroak lekuan bertan probatzeko. Ekoizpen masiboa proba arrakastatsuen ondoren bakarrik hasiko da, garapen arriskuak gutxituz.

Ohiko galderak

Q1: Entzungailuen antena neurri pertsonalizatua onartzen al du?

A: Bai, pertsonalizazioa onartzen dugu. Fabrika gisa, kanpoko dimentsioak, berunaren luzera eta terminal mota moldatu eta pertsonaliza ditzakegu entzungailuen barne egituraren arabera. 2D/3D marrazkiak eman ditzakezu, eta diseinua ebaluatuko dugu eta laginak ekoiztuko ditugu.

Q2: Zein da gutxieneko eskaera-kopurua (MOQ) entzungailu-antenen kasuan?

A: MOQ baxuko aurikularretarako antena estandarrak; kantitate txikietan eskuragarri dauden lagin pertsonalizatuak eta ekoizpen masiboko eskaeretarako MOQ negozia daitezke. Kontsultak egiteko, jar zaitez harremanetan gure salmenta-taldearekin.

Q3: antena RF probaren txostena eman al dezakezu?

A: Bai. Produktu sorta bakoitzak fabrikako proben datuekin dator, eta hirugarrenen ikuskapen-txostenak ere eman ditzakegu bezeroak eskatuta, dokumentazioaren trazabilitatea osoa bermatuz.

4.G.: entzungailuen antena bateragarria izan al daiteke Bluetooth 5.3 modulu batekin?

A: Guztiz bateragarria. Aurikularretarako Antena Malguak 2.4G ISM banda estandarrean funtzionatzen du eta Bluetooth 5.0/5.1/5.2/5.3 audio modulu serie osoarekin bateragarria da.

5.G.: Zer dokumentu eman daitezke produktuak esportatzeko?

A: Proforma fakturak, pakete zerrendak, RoHS eta CE txostenak, negozio lizentziak eta beste dokumentu batzuk eman ditzakegu hainbat herrialdetako aduana-eskakizunak betetzeko.
