Panel Antena

Zer da panel lauko antena direkzional bat

Gure 14DBI horman muntatutako panel lauko norabideko antena irabazi handiko habe estu-direkzioko erradiazio antena da, barruko distantzia luzeko WiFi sareetarako, kanpoko base-estazioen seinalearen harrerarako eta haririk gabeko seinalea anplifikatzeko ingeniaritzarako bereziki diseinatua. Ohiko noranzko omnidirezionaleko antenen seinaleak 360° banatzen dira eta transmisio distantzia mugatua da; Norabide-antenen atzeko islagailuetan oinarritzen dira irrati-maiztasunaren seinaleak biltzeko eta irrati-maiztasunaren energia norabide bakarrean kontzentratzeko, distantzia luzeko transmisio-gaitasunak nabarmen hobetuz. Gure barruko eta kanpoko erabilera bikoitzeko antenak plastikozko karkasa integratua du, iragazgaitza eta hautsaren aurkakoa da, hormako muntaketa onartzen du, GSM, 4G, 5G, WiFi banda bikoitzarekin bateragarria da, 433 Gauzen Interneten maiztasun baxuko banda anitzeko 433 Interneten, galera baxuko RG58 elikadurarekin estandarra dator eta bi konektore, RF barneko konektore laua eta N konektore komun ditu. komunikazio ingeniaritzan eta iot proiektuetan estaldura handiena duena.

Antena nola funtzionatzen duen

Bezero askok oker uste dute panel lauaren diseinua itxurarako soilik dela. Hala ere, norabide-panel lauko antena seinalearen transmisioa eta harrera bideratuak lortzen ditu bere barne-geruza anitzeko egituraren bidez. Lan-printzipioa proba-ekipo profesionalen bidez egiaztatu daiteke, sare bektorialen analizagailuak, RF ganbera anekoikoak eta simulazio elektromagnetikoko analisiak barne.

1. Osziladoreen erradiazioa eta metal-erreflektorea Beam-fokatze-printzipioa

Barne array osziladorea RF seinaleak transmititu eta jasotzeaz arduratzen da. Osziladorearen atzean kokatutako metalezko islatzaileak aurrealderantz atzerantz eta alboetara irradiatutako seinaleak islatzen ditu, izpiaren zabalera murriztuz eta seinalearen kontzentrazioa hobetuz. Egitura horri esker, antenari 14 dBi arteko irabazi handiko errendimendua lortzen da.

Neurtutako konparazioa: 3dBi norabide omnidirezionaleko antena estandarrak normalean 300 metro inguruko transmisio-distantzia eskaintzen du ingurune ireki batean, eta 14 dBi noranzkoko antena 1.200 metro baino gehiagoko transmisio-distantzia egonkorra lor dezake baldintza berdinetan.

2. Banda anitzeko erresonantzia bat etortzeko egitura

Barne osziladoreak zirrikitu anitzeko array diseinua hartzen du maiztasun zabaleko bateragarritasuna lortzeko. Haririk gabeko maiztasun banda anitz onartzen ditu, 700–960MHz sare zelularrak, 2,4GHz/5,8GHz WiFi eta 433MHz IoT aplikazioak barne. Antena batek haririk gabeko gailu desberdinak onartzen ditu maiz ordezkatu gabe, eta horrek inbentarioaren kostuak murrizten laguntzen du eta ingeniaritza kudeaketa errazten du.

3. Seinale-galera baxuko transmisioa RG58 elikadura-kablearekin

Antenak RG58 elikadura koaxial kable bat erabiltzen du geruza bikoitzeko blindaje-egitura duena transmisioan seinale-galera murrizteko. Nahiz eta kablea instalatzeko distantziak luzatu, uhin geldikorrak egonkorra izaten jarraitzen du, distantzia luzeko kableatuak eragindako seinalearen murrizketa nabarmena saihestuz.

4. Interferentziaren aurkako Kanpoko Babesaren Diseinua

Itxitura suaren aurkako ABS materialarekin egina dago eta egitura zigilatu bat dauka barruko osagaiak kanpoko euri, hauts eta interferentzia elektromagnetiko industrialetatik babesteko. Diseinu honek osziladorearen oxidazioa eta seinalearen errendimenduaren desbideratzea epe luzera kanpoko funtzionamenduan saihesten ditu.

Ohiko galderak

G.: panel lauko norabideko antena baten elikadura-luzera eta RF konektorea ordezkatu al daitezke?

A: Pertsonalizazioa onartzen da. Antena elikadura estandarrak metro 1etik 15 metrora bitarteko edozein luzera pertsonaliza daitezke. Konektoreak SMA arra eta emea, N burua, BNC ordezkatu daitezke beharren arabera. Eskaera handietarako, maskorreko LOGOA pertsonalizatzeko serigrafia egin daiteke.

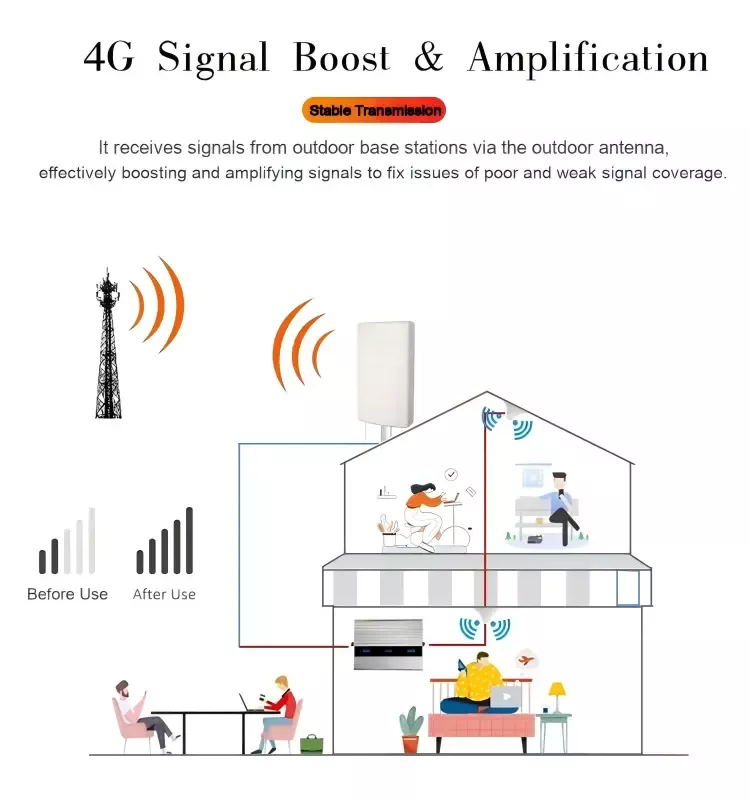

2.G.: panel lauko antena hau 4G seinale anplifikatzaile eta WiFi zubi gisa erabil al daiteke?

A: Zehazki. Gure antenak GSM/4G/5G/2.4G/5.8G banda anitz estaltzen ditu, eta seinale-errepikagailuekin, haririk gabeko zubiekin eta 433 iot datu-transmisioko gailuekin bateragarria da. Antena multzo bat ingeniaritza gailu anitzekin bateragarria da.

3.G.: Metalezko hormek eta altzairuzko egiturek antenen seinaleetan eragingo al dute?

A: Metalezko xaflek irrati-maiztasunaren seinaleak islatu eta babestu ditzakete. Instalatzean, antenako erradiazio-azalerak metalezko blindajearen eremu handiak saihestu behar ditu. Hori saihestea ezinezkoa bada, antena gehigarri bat gehi daiteke puntu ezberdinetan seinaleak jasotzeko, eta ingeniariek puntuak doitzeko plan bat eman dezakete.

4.G.: Nola konpondu elikadura-junturak ura sartzeko eta zirkuitu laburrak izateko joera duelako arazoa, aire zabalean denbora luzez eurite garaian erabiltzen denean?

A: Instalatu ondoren, bildu zinta elektriko iragazgaitza metalezko junta-posizioaren inguruan. Kanpoko zutoinetan muntatutako antena juntura iragazgaitz berritu batekin ere pertsonaliza daiteke euri urak artikulazioa higa ez dezan.
