Foku Antena

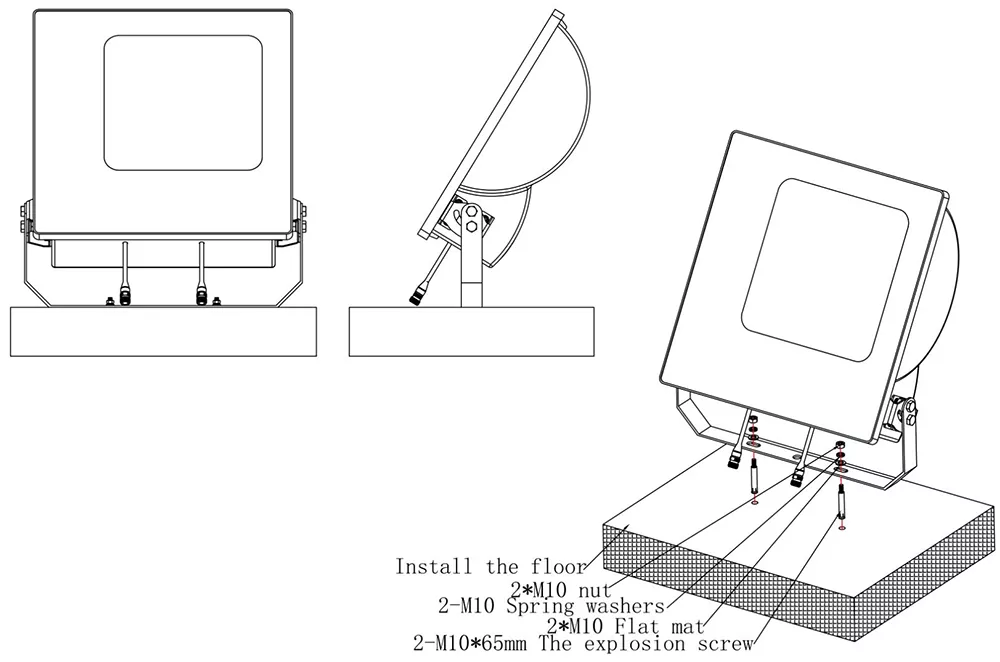

Foku-antena, foku apaingarri mota edo kamuflatutako foku-estazio-antena gisa ere ezaguna, kanpoko norabideko kanpoko komunikazio antena da. Bere etxebizitzak kanpoko argiztapen-fokuen diseinua zehatz-mehatz errepikatzen du, lanpararen gorputzaren barruan 4G/5G RF erradiazio-unitateak integratuz seinalearen transmisioa eta harrera hiri-paisaia hobetzearekin konbinatzeko. Seinale-dorre gehigarrien beharra ezabatzen du eta teilatuetan, eraikinen fatxadetan edo plataformetan instalatu daiteke, funtsean ohiko arazoak konpontzen direlarik, hala nola, ikusmen-ohikotasuna eta jabetza-murrizketak antena tradizionalekin lotutako eraikuntzarako sarbidean. Qianmu Communications-en antena hau banda zabaleko polarizazio bikoitzeko noranzkoko oinarrizko estazioko antena da, barruko eta kanpoaldeko estaldura sakoneko lankidetza proiektuetarako bereziki diseinatutako RF osagai nagusi gisa balio duena. Merkatuan eskuragarri dauden imitazio sinpleak ez bezala, gure antenak isolamendu elektromagnetiko optimizatua du barrunbearen egituraren barruan, lanpararen karkasak RF erradiazioa oztopatzen ez duela bermatuz. Kamuflaje-estetika bikaina eta RF errendimendu handia eskaintzen ditu, mundu osoko komunikazio-azpiegiturak berritzeko proiektuetarako egokia da.

Lan-printzipioa

1. Seinalearen transmisioaren eta harreraren oinarrizko printzipioak

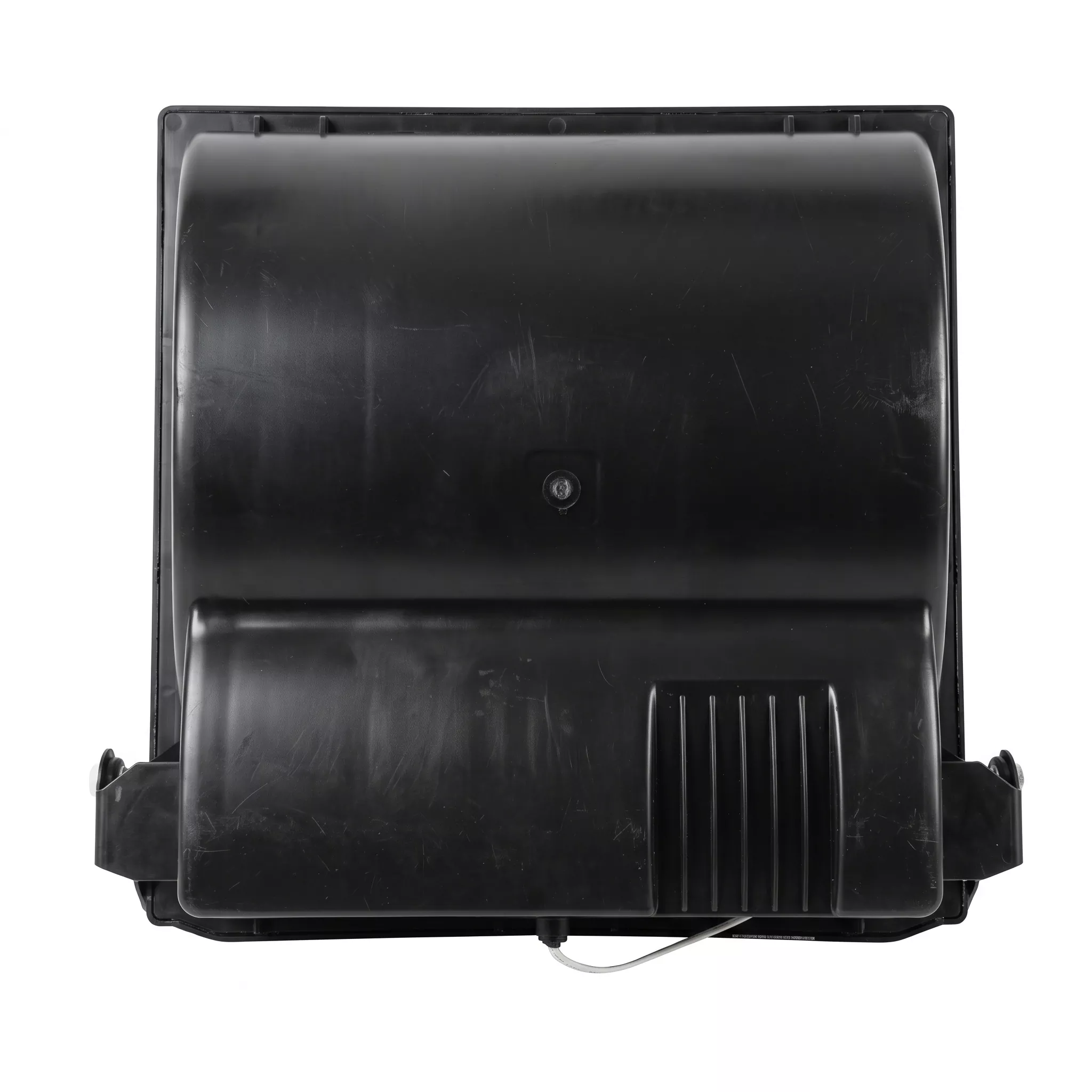

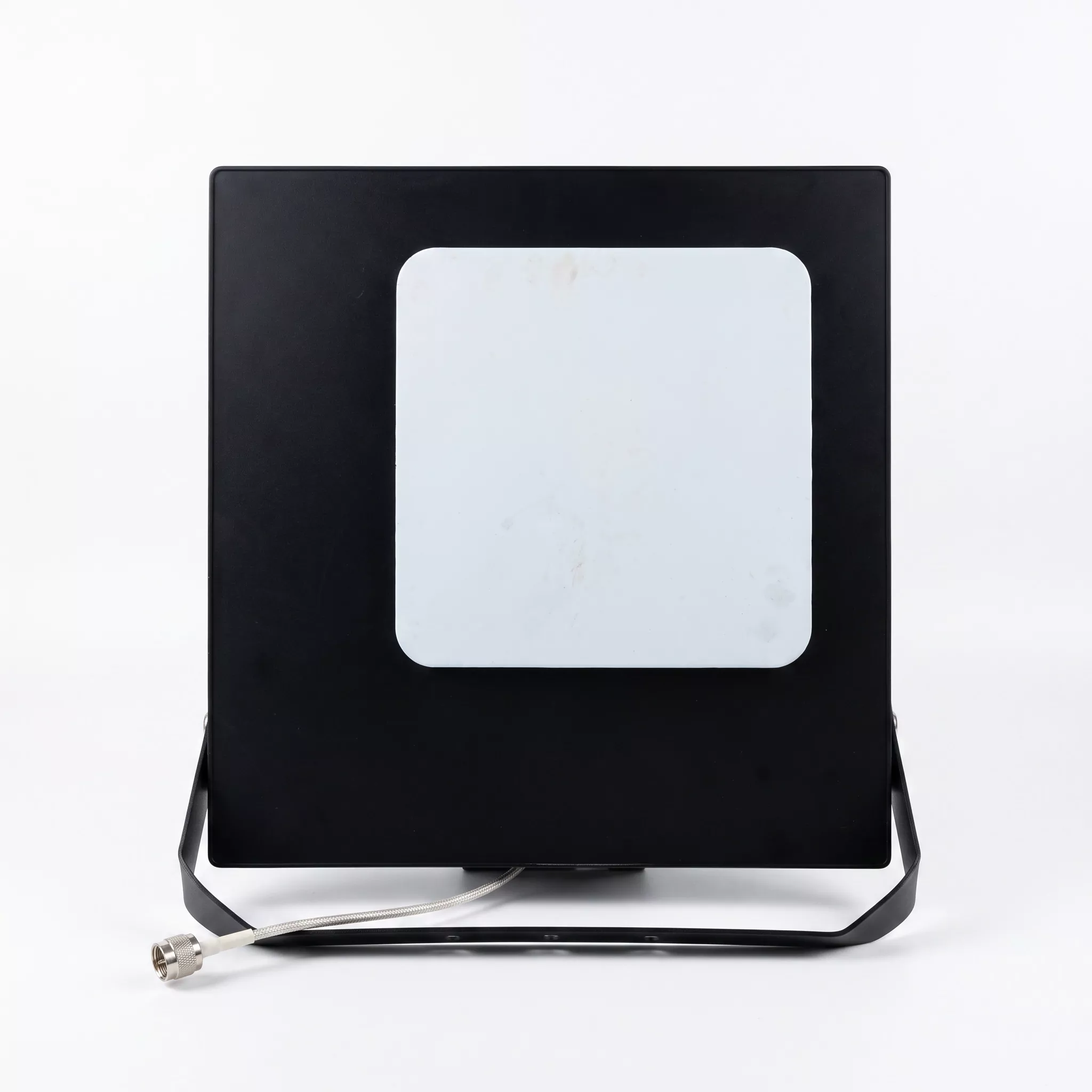

Fokuaren antena osoa lau osagai nagusi ditu: RF erradiazio-unitatea, metalezko atzealdeko panel islatzailea, kamuflaje-etxe iragazgaitza eta N motako konektore bikoitza.

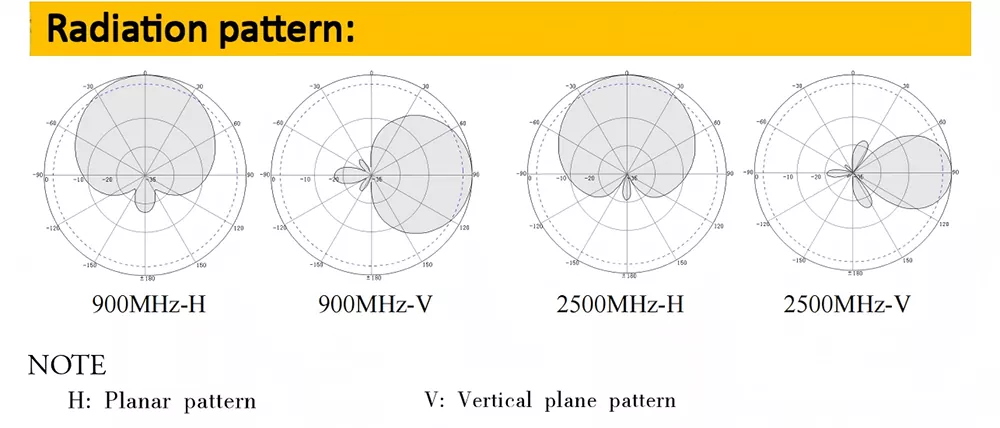

①Seinalearen transmisioa: RRU gailuak irrati-maiztasuneko seinale elektrikoak ateratzen ditu, bi N-K konektoreen bidez igortzen direnak antenaren barneko aluminiozko barneko elementuetara. Seinale hauek 698-3600 MHz tartean uhin elektromagnetikoetan bihurtzen dira erresonantzia-barrunbeen bidez eta, ondoren, kanpora irradiatzen dira 65°-ko norabide horizontaleko izpi baten bidez, xede-eraikinaren solairuak zehazki estaliz.

②Seinalearen harrera: telefono mugikorrek eta IoT gailuek eraikinaren barruan igorritako uhin elektromagnetikoak noranzko oro harrapatzen dituzte antenak. Erreflektoreak interferentzia-seinaleak bildu eta iragazten ditu, uhin elektromagnetikoak oinarrizko estazioko ekipamendura itzultzen diren seinale elektriko bihurtuz, eta, horrela, noranzko biko komunikazioa osatuz.

2. Kamuflaje maskorra seinalea ez atenuatzeko nukleo optimizatuarekin

Kostu baxuko antena gehienek plastikozko karkasa estandarrak erabiltzen dituzte eta, ondorioz, RF galera % 15etik gorakoa da, eta horrek seinale ahulak eta sare-abiadura geldoak eragiten ditu zelulen ertzetan. Qianmu Communications' Factory-k modu independentean garatu du UABS uhin gardeneko etxebizitza aldatu bat, laborategiko neurketek RF galera % 6,2 baino txikiagoa izan dutelarik. Aluminiozko erradiazio-matrize geruzarekin konbinatuta, ohiko etxebizitzetan metalezko euskarriek eragindako blindaje-efektua saihesten du, eta baldintza berdinetan beheranzko sarearen abiadura %30 handitzea lortuz. Sare-analisi bektorialen neurketa-datu gordinak eskuragarri daude eskatuta.

Zehaztapen Teknikoak

Egitura-parametro mekanikoak

Erosketa eta Hautaketa Gida

1. Lehenetsi maiztasun-bandaren estaldura berrestea. Txinako 5G 3,5 GHz-ko banda nagusirako, ezinbestekoa da 1710-3600MHz-eko banda zabaleko foku-anteenak hautatzea. Gehienez 2700MHz-ko antena zaharrek ezin dituzte egungo 5G sareak onartu eta geroago guztiz ordezkatu beharko dituzte, proiektuaren kostuak nabarmen handituz.

2. Egiaztatu benetako RF parametroak eta baztertu zehaztapen engainagarriak. Erosi aurretik, hornitzaileei eskatu bektorial-sare analizatzaileen kurbak eskain ditzatela eredu bererako, hiru adierazle gako egiaztatzean arreta jarriz: irabazia, VSWR eta aurreko atzeko erlazioa. Merkatuan kostu baxuko produktuek irabazia gehiegi ematen dute, eta ondorioz, benetako estaldura-distantzia % 40 baino gehiago murriztu da.

3. Kanpoko babesari eta materialei garrantzia ematea: euri eta tifoiak maiz egiten dituzten kostaldeko eremuetan, aluminiozko fundiziozko bibragailuak erabili behar dira eguraldiari erresistenteak diren UABS itxiturarekin. Burdinazko xafla meheen bibragailuek eta plastikozko itxitura arruntek korrosioa eta ura sartuko dira 1-2 urteren buruan, eta, ondorioz, mantentze-kostuak oso altuak izango dira denboran zehar.

4. Aukeratu barneko I+G eta ekoizpen gaitasunak dituzten fabrikatzaileak. Bitartekariek ez dute ikerketa eta garapena, kalitatea kontrolatzea, eta ezin dute pertsonalizaziorik, proba-txostenak edo salmenta osteko laguntza teknikorik eman. Jatorrizko fabrikatzaileekin zuzenean konektatzeak material osagarrien hornidura sinkronizatua, parametro pertsonalizatuak, salmenta osteko zerbitzu azkarra eta bolumen handiko eskaeretarako entrega egonkorra ahalbidetzen du.

Ohiko galderak

1.G.: Zein komunikazio-maiztasun-bandak estaltzen ditu guztiz foku-antena honek? 5G onartzen al du?

E: Antena 698-960 MHz eta 1710-3600 MHz maiztasun-bandetan funtzionatzen du, guztiz bateragarria 2G GSM, 3G UMTS eta 4G LTE banda guztiekin. N41/N78 etxeko 5G NR banda nagusiak eta atzerriko herrialdeetako 5G banda nagusiak onartzen ditu. Inplementazio bakarrak 4G+5G lankidetza-estaldura ahalbidetzen du, antena mailakaturik ordezkatu beharrik gabe.

Q2: OEM/ODM pertsonalizazioa onartzen al du? Zein parametro alda daitezke?

A: Sorburuko fabrika gisa, dimentsio osoko pertsonalizazio zerbitzuak eskaintzen ditugu: antena-irabazi erregulagarria, habearen zabalera, konektore mota (N/4.3-10), etxebizitzaren kolorea eta gorputzaren serigrafia-logotipoa. Atzerriko banda estuko proiektu berezietarako, gure I+G taldeak RF osziladorea berriro sintonizatu dezake.

3.G.: Konpainiak onartzen al ditu tokiko lantegien auditoretzak? Eman al ditzake titulazio agiriak?

A: Shenzhen Qianmu Communication Technology Co., Ltd.-k bisitariei fabrika bisitak eskaintzen dizkie aldez aurretik hitzordua eskatuta, fabrikazio-instalaziora, produkzio-lerroetara eta RF laborategira sartzeko aukera emanez. ISO, CE, FCC eta RoHS ziurtagiri osoak, hirugarrenen proba-txostenekin batera, doan eskuragarri daude formatu elektronikoan; zigilu ofizialak dituzten jatorrizko inprimatutako kopiak eman daitezke lizitaziorako.
