Aurikularretarako WiFi antena

Aurikularretarako WiFi Antena haririk gabeko komunikazio antena trinkoa eta oso moldagarria da eta aurikularrak WiFira ​​konektatzeko, definizio handiko audioa haririk gabe transmititzeko, hodeian oinarritutako firmware eguneratzeak egiteko eta latentzia baxuko audio-bideo sinkronizazioa lortzeko aukera ematen duen hardware gisa balio du. Kanpoko antena konbentzionalak edo Bluetooth antena estandarrak ez bezala, entzungailuen WiFi antena dedikatu hau belarri gaineko entzungailuen espazio estuetarako, metalezko karkasaren estaldurarako, seinalearen oztopoa eragiten duen higadura estuetarako eta barruko seinale-ingurune konplexuetarako bereziki optimizatu da. Forma-faktore txikiagoa, interferentziaren aurkako gaitasun indartsuagoa eta seinalea sartzeko errendimendu handiagoa ditu.

Aurikularretarako WiFi antenen fabrikatzaile ondua garenez, antenen diseinuaren ikuspegi orokor eta bakarretik aldendu gara. Horren ordez, entzungailuen gailuen erabilera kasu berezietan zentratzen gara, antena dedikatu irtenbide arin, oso bateragarriak eta egonkorrak garatuz. Produktu hauek eraginkortasunez konpontzen dituzte industriako ohiko arazoak, hala nola entzungailuetako antena estandarrekin aurkitu ohi diren deskonexioak, atzerapena, audio distortsioa eta seinalearen indar ahula. Gure antenak oso bateragarriak dira mota guztietako gailuekin, besteak beste, kontsumo-ikus-entzunezko entzungailuekin, joko-esportetarako entzungailuekin, negozioen zarata deuseztatzen duten belarri gaineko entzungailuekin eta entzuteko entzungailu hezigarriekin.

Funtsezko lan-printzipioa

Aurikularretarako WiFi Antenen oinarrizko funtzionamendu-printzipioa uhin elektromagnetikoen RF bihurketa teknologian eta erresonantzia bat etortze-printzipioetan oinarritzen da, entzungailuen gailuaren RF zirkuituarekin integratuz, noranzko biko seinaleen transmisioa lortzeko. Eraginkortasun handia, energia-kontsumo baxua, egonkortasuna eta interferentziaren aurkako gaitasun handia bermatzen ditu funtzionamendu osoan. Lan-prozesuak bi modulu nagusi ditu: seinalearen transmisioa eta seinalearen harrera, printzipio argiak, teknologia heldua eta zehaztasunez egiazta daitekeen errendimendua.

1. Seinalearen transmisio-printzipioa: entzungailuen plaka nagusiak audio-datuak eta kontrol-aginduak maiztasun handiko seinale elektriko bihurtzen ditu, zeinak zehaztasunez bat datorren inpedantzia-zirkuitu baten bidez igortzen dira entzungailuen Wi-Fi antenara. Antenaren barruan, geruza anitzeko microstrip erresonantzia-egitura batek seinale elektrikoak 2.4GHz/5GHz-ko banda bikoitzeko uhin elektromagnetikoetan eraldatzen ditu, noranzko noranzkoan erradiatuz, entzungailuen eta bideratzaileen, ordenagailuen edo gailu mugikorren artean haririk gabeko datu-trukea ahalbidetzeko.

2. Seinalea jasotzeko printzipioa: kanpoko gailuek igortzen dituzten WiFi uhin elektromagnetikoen seinaleak entzungailuen WiFi antenak guztiz harrapatzen ditu. Seinale hauek antenan dagoen erresonantzia-barrunbe batetik pasatzen dira, eta horrek dagokion maiztasun-banda iragazten du eta zarata-interferentziak kentzen ditu. Ondoren, uhin elektromagnetikoak maiztasun handiko seinale elektriko bihurtzen dira eta entzungailuen deskodetze-txipara transmititzen dira, non audio eta datu-aginduak jaso eta deskodetzen diren.

Antenen garbiketa-diseinua eta polarizazio-metodoa optimizatu ditugu aurikularretako metalezko diadetek, pilek eta audio-kontrolatzaileek eragindako seinaleen blindaje-arazoak konpontzeko. Horri esker, antenari erradiazio-eraginkortasun handia mantentzea da etxebizitza trinko eta itxi batean ere, neurtutako seinale-galera % 8tik beherako tasa lortuz, industriako antenen erreferentzi estandarrak nabarmen gaindituz.

Gailu sorta bateragarria

Entzungailuen WiFi antenen hornitzaile profesional gisa, gure produktuek bateragarritasun bikaina eskaintzen dute, gaur egun merkatuan dauden haririk gabeko entzungailuen % 99 onartzen dute. Eszenatoki eta gailu kategoria ugari estaltzen dituzte. Eredu bateragarriak behean zerrendatzen dira:

• Joko entzungailuak: WiFi 6 latentzia baxuko sareak onartzen ditu, ordenagailu eta kontsoletako joko-gailuekin bateragarria audio eta bideo sinkronizaturako.

• Definizio handiko ikus-entzunezko entzungailuak: etxeko HiFi haririk gabeko entzungailuak, zarata deuseztatzen duten ikus-entzunezko entzungailuak eta etxeko zinemarako entzungailu bateragarriak

• Enpresa-bulegoko entzungailuak: urruneko bileretarako haririk gabeko entzungailuak, zarata kentzeko bulegoko entzungailuak eta lineako klaseetarako diseinatutako entzungailuak.

• Entzungailu didaktikoak: Campuseko Entzumen Prestakuntzako Entzungailuak, Online Irakaskuntzarako Haririk gabeko entzungailuak

• Buruko jantzi adimendunak: Wi-Fi konexioa duten entzungailu adimendunak eta VR-rekin bateragarriak diren audio entzungailu murgilgarriak.

• Entzungailu industrialak: tailerreko komunikaziorako eta zarata ezeztatzeko WiFi entzungailuak ekipamenduak ikuskatzeko.

Aurikularrentzako WiFi antena pertsonalizatuak bezeroaren gailuaren plaka-dimentsioen, txasisaren egituraren eta maiztasun-bandaren eskakizunen arabera ere diseinatu daitezke, konfigurazio pertsonalizatuak onartzen dituztenak, hala nola, tamaina ez-estandarrak, inpedantzia bereziak eta norabide-erradiazioa, hainbat fabrikatzaileren ekoizpen-beharrizanak asetzeko.

Desberdintzearen abantaila

Merkatuan dauden entzungailu-antena arruntek askotan seinale ahulak, maiz deskonexioak, latentzia handia, tamaina handia eta interferentziak izateko suszeptibilitatea jasaten dituzte. Aurikularretarako WiFi Antenen Fabrikatzaile nagusi gisa, gure produktuak errepikakorki optimizatu ditugu industriako arazo horiei aurre egiteko, oinarrizko bost abantaila eskainiz: mundu errealeko errendimenduak lehiakideak nabarmen gainditzen ditu.

Banda bikoitzeko estaldura osoa, transmisio zuzena zero atzerapenarekin

1. Banda bikoitzeko Wi-Fi transmisioa onartzen du 2,4 GHz eta 5 GHz-tan, Wi-Fi 4/5/6 protokoloekin bateragarria. 2,4 GHz-ko bandak horma-sartze sendoa eskaintzen du, aproposa etxe eta bulegoko erabilera luzerako; 5 GHz-ko bandak banda-zabalera handiagoa eta interferentzia gutxiago eskaintzen ditu, mundu errealeko probetan 15 ms-ko bideo- eta audio-transmisioko latentzia baxua lortuz, jokoen eta definizio handiko multimedia-eskakizun zorrotzak betez, audioaren atzerapena eta audio-bideoaren sinkronizazio-arazoak ezabatuz.

2. Diseinu trinkoa eta argala, ezin hobeto egokitzen da gailuari presiorik gehitu gabe

Geruza anitzeko zeramikazko integrazio-teknologia LTCC erabiliz, antena 0,8 mm-ko lodiera orokorra du, trinkoa eta espazio garbi handirik behar ez duena. Entzungailuen barne-espazio mugatuari ezin hobeto egokitzen zaio bateria, plaka nagusi edo audio-kontrolatzaileentzako eremuak okupatu gabe, eta ez dio pisu gehigarririk gehitzen gailuari, janzteko esperientzia arina bermatuz.

3. Interferentziaren aurkako gaitasun bikaina eta seinalearen egonkortasun sendoa

Antenen erradiazio-angelua eta blindaje-egitura optimizatuak, entzungailuen metalezko karkasak, litiozko bateriak eta bozgorailu-unitateak eragindako seinale-interferentziak eraginkortasunez saihesteko. Mundu errealeko probetan ingurune elektromagnetiko konplexuetan (hala nola gailu anitzeko konektibitatea eta bideratzaile trinkoen eszenatokietan), seinalearen egonkortasun-tasa % 99,6ra iritsi zen, deskonexiorik, maiztasun-jauzirik edo zarata interferentziarik gabe.

4. Energia-kontsumo txikia eta irabazi handia bateriaren iraupen luzeagoa lortzeko

Antenaren irabazia 2,5 dBi-ra optimizatuta dago, % 92ko erradiazio-eraginkortasunarekin, seinalearen harrera sentsibilitatea nabarmen hobetuz, energia kontsumo oso baxua mantenduz. Antena honekin hornitutako entzungailuek bateriaren iraupena % 12-% 18 luza dezakete Wi-Fi konexio moduan, gailuaren erabilera-denbora modu eraginkorrean luzatuz.

5. Bateragarritasun handia eta instalazio erraza, kezkarik gabeko ekoizpen masiboa

Gainazaleko muntaketa estandarizatuaren egitura SMT automatizatuko kokapen-prozesuekin bateragarria da, instalazio erosoa eta soldadura egonkorra ahalbidetuz, %99,8rainoko etekin-tasa altuarekin. Produkzio masiboa eta eskala handiko hornikuntza onartzen ditu, eta, aldi berean, pin konfigurazio pertsonalizagarriak, dimentsioak eta inpedantzia-parametroak eskaintzen ditu marka ezberdinetako aurikularretako fabrikazio-lerro ezberdinetara egokitzeko.

Zehaztapen Tekniko Xehatuak

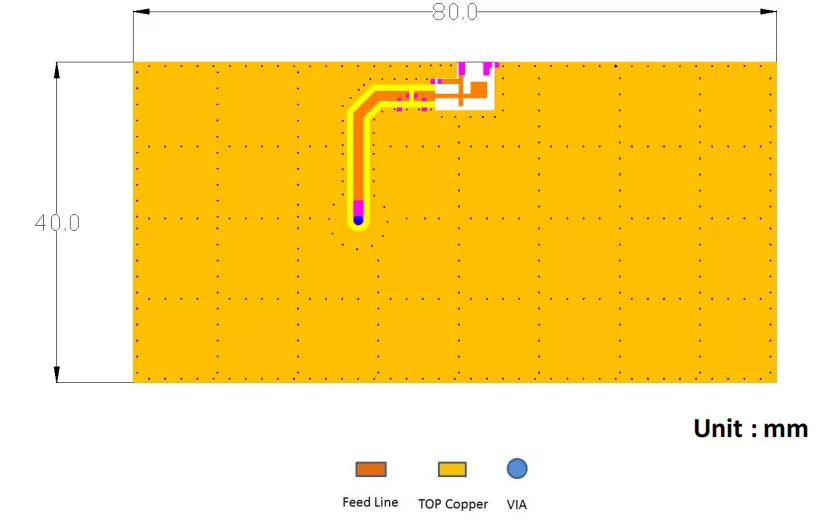

Gomendatutako PCB Eredua Ebaluatzeko Taularen Dimentsioa

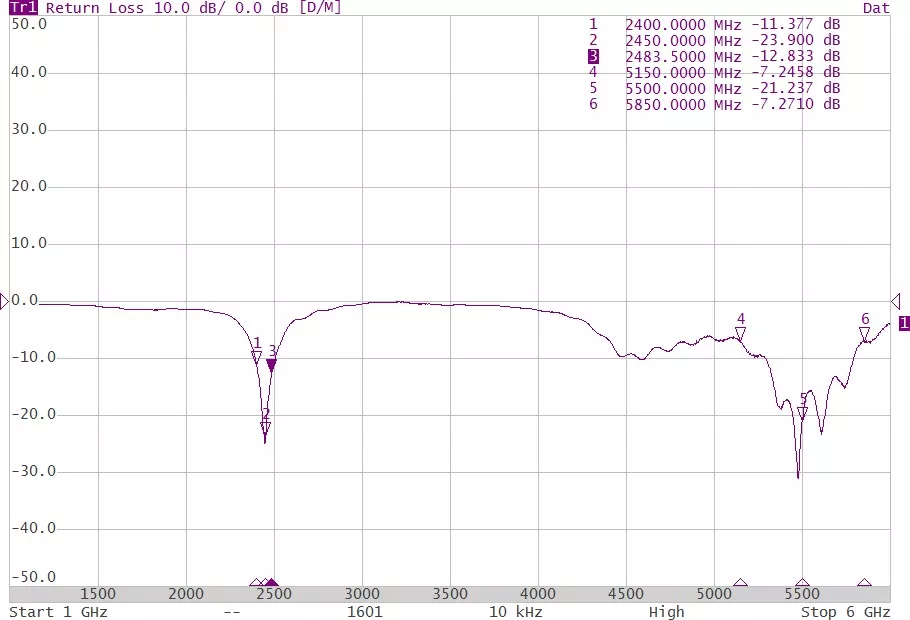

Neurketaren emaitzak Itzuli-galera

Produktuen abantailak lehiakideekin alderatuta

Instalazio eta Erabilera Gida, ilustrazioekin

Aurikularretarako WiFi antena honek gainazaleko muntaketa estandarizatua du, SMT automatizatuarekin eta eskuzko soldadurarekin bateragarria. Instalatzeko erraza eta oso moldagarria da, instalazio argibide argi eta zuzenekin:

1. Instalazioaren aurreko prestaketak

Garbitu entzungailuen plakaren instalazio-eremua gainazala oliorik, hautsik eta hondakinik gabe dagoela ziurtatzeko. Ziurtatu plakaren inguruko tartea gutxienez 3 mm-ra dagoela, metalezko osagaietatik, piletatik eta estalki babesgarrietatik urrun, seinaleen interferentziak saihesteko. Prestatu tresnak, hala nola tenperatura konstanteko soldadura-estazio bat, soldadura-pasta eta pintza estatikoen aurkakoa, eta egin eragiketa guztiak estatikoen aurkako neurri egokiekin.

2. Gainazaleko Muntatzeko Soldadura Instalazioa

Lerrokatu antena plakako aurrez ezarritako padarekin eta finkatu pintza antiestatiko batekin. Erabili tenperatura konstanteko soldadura-estazio bat (tenperatura kontrolatua 320-350 °C artean) eskuzko soldadura egiteko, edo erabili SMT ekipo automatizatua lotean muntatzeko. Soldadura egin ondoren, ikuskatu soldadura-junturak beteta daudela ziurtatzeko, soldadura hotz gabe, junturarik falta edo zubirik gabe, zirkuitu konexio egonkorra bermatuz.

3. Posizioa finkatzea eta detektatzea

Lotu antena entzungailuen karkasaren eremu ireki batean, metalezko diadema eta bozgorailu-unitatea saihestuz. Instalatu ondoren, konektatu gailua seinalearen probak egiteko, WiFi konexioaren abiadura, seinalearen indarra eta latentzia-parametroak egiaztatuz. Anormaltasunik hautematen ez denean, gailua normaltasunez erabil daiteke.

4. Erabilera-neurriak

Ez okertu antenaren zeramikazko gorputza instalazioan, horrek barneko erresonantzia-egitura kaltetu dezakeelako. Saihestu metalezko osagaiak antena inguruan instalatzea seinalea ezkutatzeko. Erabilera normala denean, mantendu antena tenperatura altuetatik eta ingurune hezeetatik urrun, bere bizitza eraginkortasunez luzatzeko.

Ohiko galderak

1.G.: Aurikularretarako WiFi antena honek WiFi 6 onartzen al du?

E: Guztiz onartzen da, produktua WiFi4, WiFi5 eta WiFi6 protokoloen sorta osoarekin bateragarria da, banda bikoitzeko estaldura eskaintzen du 2,4 GHz eta 5 GHz maiztasunetan, azken haririk gabeko entzungailu adimendunen goi mailako konektibitate-baldintzak betetzen dituena.

Q2: antena pertsonalizatu al daiteke entzungailuen plakaren dimentsioen arabera?

A: Dimentsio osoko pertsonalizazioa onartzen du, tamaina, pin mota, inpedantzia-parametroak, erradiazio-angelua eta maiztasun-banden bateragarritasuna barne. I+G taldeak irtenbideak azkar garatu ditzake eta bezeroaren ekipamenduaren egituran oinarrituta probak egiteko prototipoak ekoitzi ditzake.

3.G.: Zenbat denbora da produktuaren bermea, eta nola kudeatzen dira kalitate arazoak?

A: Produktu guztiek urtebeteko bermea dute. Unitate bakoitzari ikuskapen osoa egiten zaio fabrikatik irten aurretik. Gizakiak ez diren kalitate-arazoak izanez gero, bezeroek doako ordezkapena edo konponketa izan dezakete. Loteen akatsen kasuan, itzulketa eta truke osoak eskuragarri daude, prozesu osoan zehar bezeroen eskubideen babes osoa bermatuz.

Q5: Fabrikaren hornitzaile zuzena al zara eta nazioarteko merkataritza-eskaerak onartzen dituzu?

A: Aurikularretarako WiFi antenen fabrika eta fabrikatzaile zuzena gara, bitartekaririk gabe. Esportazio-titulu osoak ditugu eta epe luzeko esperientzia dugu merkataritza-eskaerak kudeatzen, aduana-garbiketa eta ziurtapen dokumentazio osoa eskainiz.
