FPC vs. PCB antenak: Gailu Elektroniko trinkoetarako funtsezko desberdintasunak

Gailu elektroniko trinko baterako antena aukeratzeak erabilgarri dagoen espaziora egokitzen den osagai bat aurkitzea baino gehiago dakar. Antenak gailuaren PCB diseinuarekin, itxiturarekin, funtzionamendu-maiztasunarekin eta inguruko osagaiekin funtzionatu behar du.

FPC antenak eta PCB antenak bi aukera dira txertatutako haririk gabeko diseinuetarako. Biak elektronika trinkoan erabil daitezke, baina eraikuntzan, instalazio-baldintzetan eta fabrikazio-prozesuan sartzen diren desberdinak dira.

IoT gailuak, tabletak, eramangarriak diren elektronika eta haririk gabeko terminalak garatzen dituzten ingeniarientzat, desberdintasun horiek goiz ulertzeak prototipoak egitean beharrezkoak ez diren diseinu aldaketak saihesten lagun dezake.

Zer da FPC antena?

FPC antena batek eredu eroale bat erabiltzen du zirkuitu inprimatu malguko substratu batean. Bere egitura meheari esker, espazio estu egokietan edo itxitura elektroniko baten barruan zenbait gainazal kurbatutan instala daiteke.

Hau erabilgarria izan daiteke PCB nagusiak antenarako leku egoki nahikoa eskaintzen ez duenean edo gailuaren karkasak beste muntaketa posizio bat behar duenean.

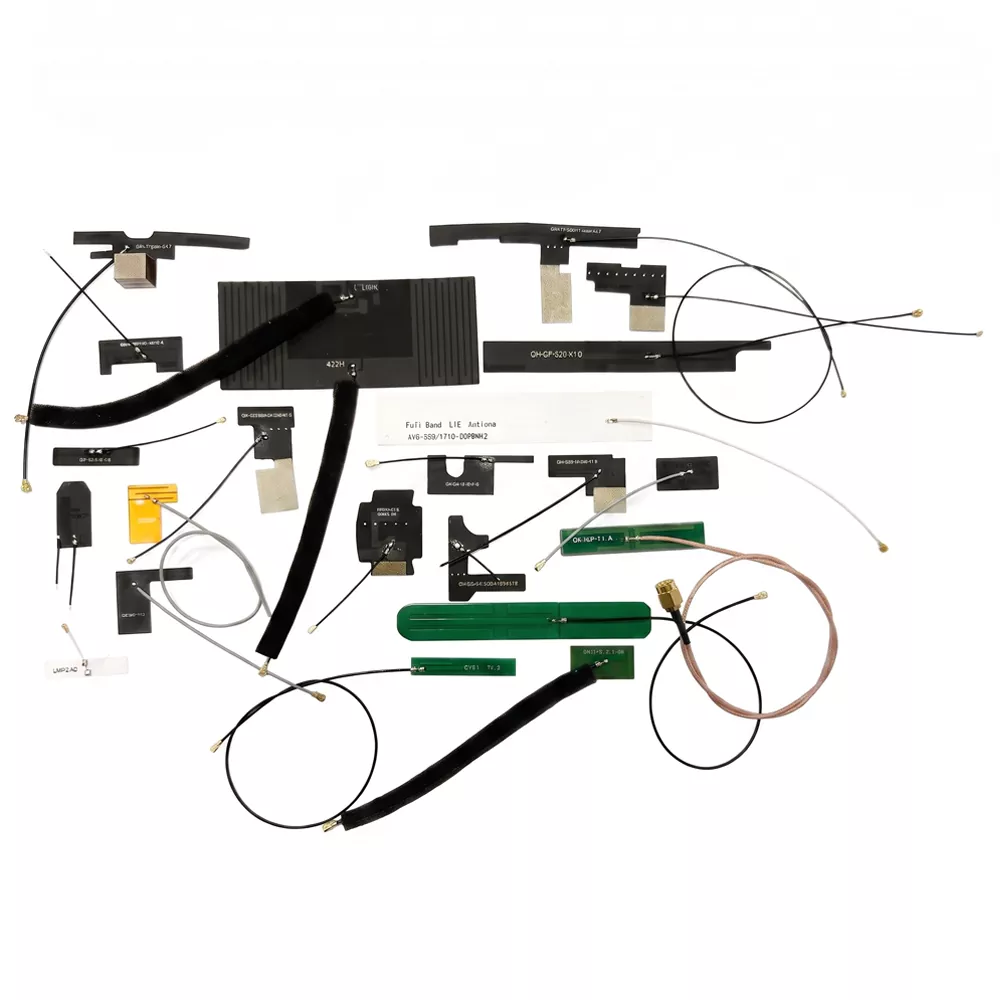

Aplikazio tipikoak elektronika eramangarriak, eskuko terminalak, gailu eramangarriak eta IoT ekipo trinkoak dira. TheFPC antena sortaQianmu-k haririk gabeko aplikazio desberdinetarako antena integratuak hartzen ditu, gailuaren eskakizunen arabera hautatutako zehaztapenekin.

FPC antena ebaluatzerakoan, ingeniariek haren dimentsioak, funtzionamendu-maiztasuna, kable eta konektore aukerak, muntatzeko metodoa eta inguruko metalezko osagaiekiko urruntasuna egiaztatu behar dituzte.

Zer da PCB antena?

PCB antena zirkuitu inprimatu baten gainean eredu eroale batek osatzen du. Diseinuaren arabera, PCB nagusian integra daiteke edo plaka dedikatu batean jarri.

Planteamendu honek antena-osagai bereizi baten beharra murrizten du zirkuitu-plakak elementu erradiaziorako eta behar den argitasunerako leku nahikoa duenean. Haririk gabeko moduluetarako, IoT kontrolagailuetarako, etxeko ekipamendu adimendunetarako eta plaka-diseinu nahiko egonkorra duten beste produktu batzuentzat jotzen da.

Hala ere, PCB antena ez da automatikoki kostu baxuagoko edo errendimendu hobea duen aukera. Bere emaitzak antenaren geometriaren, lurraren planoaren, plaken materialen, inguruko osagaien eta azken itxituraren araberakoak dira.

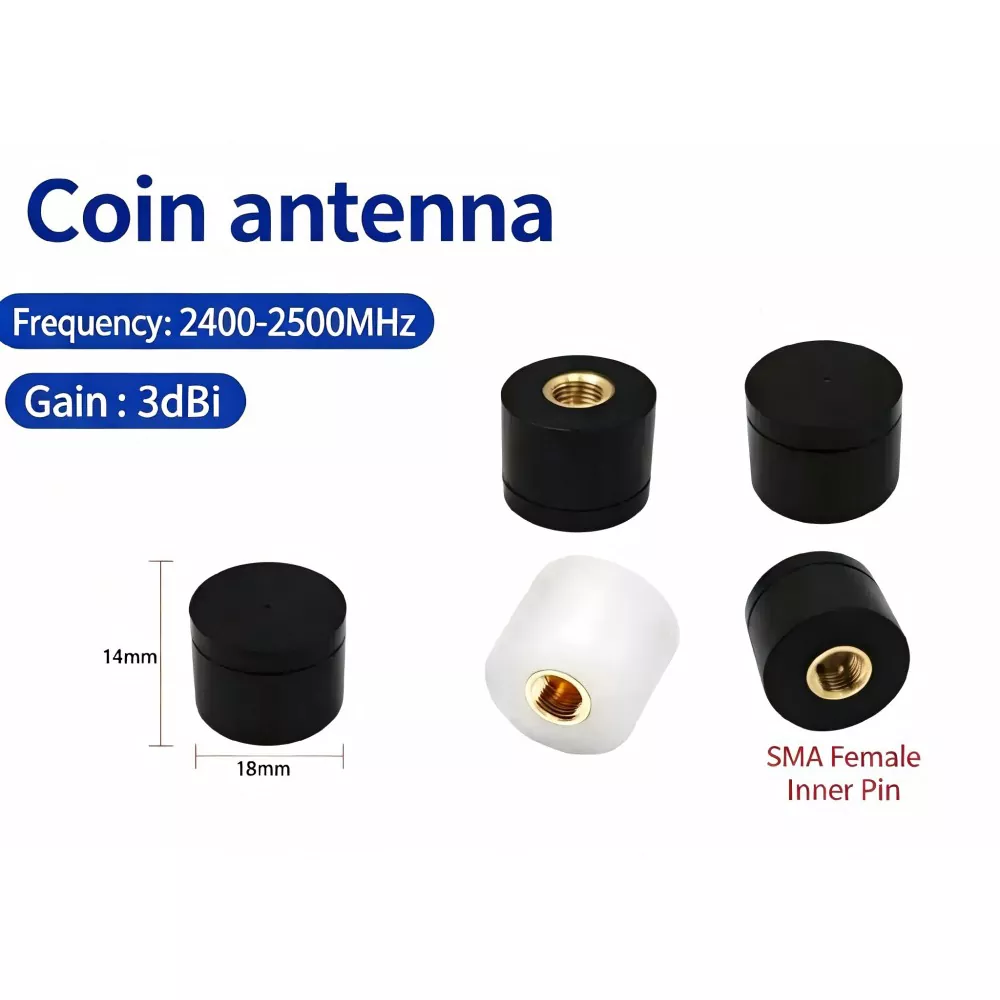

Qianmurenaintegratutako antena irtenbideakFPC-n oinarritutako eta PCB-n integratutako ikuspegiak barne hartu gailu egitura desberdinetarako.

FPC antena vs PCB antena: Desberdintasun nagusiak

Desberdintasun praktikoa antena bakoitza produktuan nola sartzen den da. FPC antena batek kokapenean askatasun handiagoa ematen du, eta PCB antena batek, berriz, integrazioa erraztu dezake zirkuitu plaka horren inguruan diseinatuta dagoenean.

Mota batek ere ez du haririk gabeko errendimendu hobea bermatzen nahi den gailuan probatu gabe.

1. Instalazio-espazioa eta Diseinu Mekanikoa

Eskuragarri dagoen espazioa izan ohi da baloratzeko lehen faktorea.

FPC antena itxiturako horma batean edo barruko eremu estu baten barruan jar daiteke, baldin eta antenaren okertze-mugak, muntatzeko baldintzak eta eskakizun elektrikoak errespetatzen badira. Hau erabilgarria izan daiteke bateriak, pantailak eta plaka nagusiak erabilgarri dagoen leku gehiena hartzen duten gailuetan.

PCB antena batek eremu egoki bat behar du zirkuitu plakan. Bere diseinuak elementu irradiatzailea, lur-planoa eta beste osagaiekiko sakea kontuan hartu behar ditu.

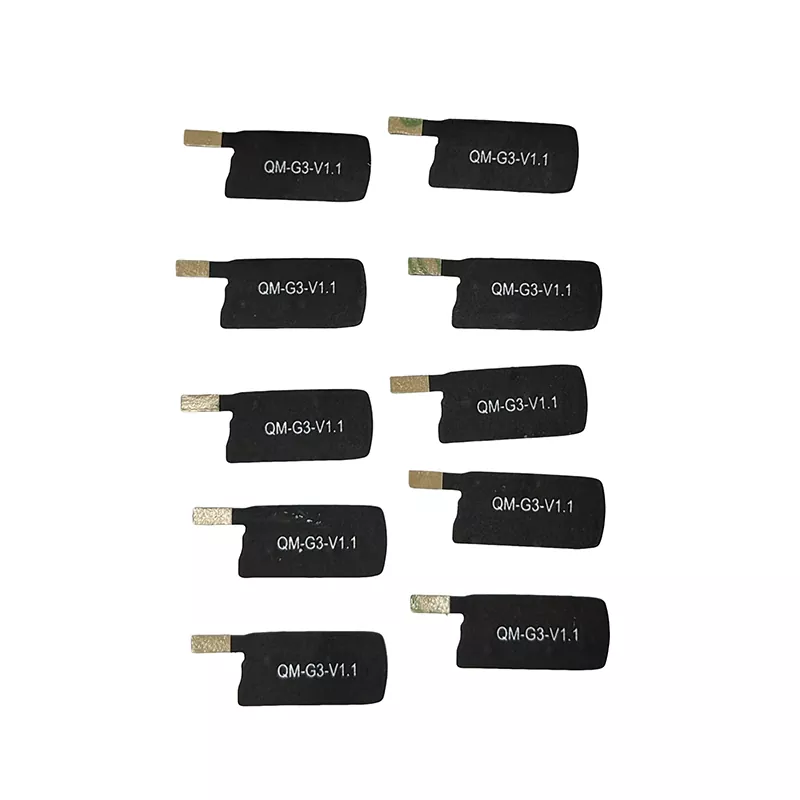

Esate baterako, barne-diseinua ondo beteta duen tableta batek jendez gainezka dauden guneetatik urrun kokatu daitekeen antena malgu bat ebaluatzea onuragarria izan daiteke. QianmurenaFPC tabletaren antena ultrameheaintegrazio mota hau ebaluatzeko garaian berrikusteko produktu garrantzitsua da.

Azken aukera diseinu mekaniko osoan oinarritu behar da, eta ez antenaren dimentsioetan bakarrik.

2. RF Errendimendua eta Seinalearen Egonkortasuna

Antena malgu batek ez du automatikoki harrera indartsuagoa ematen, eta PCB-n integratutako antena ez da zertan egonkorragoa izan.

Errendimendua funtzionamendu-maiztasunaren, antenaren geometriaren, inpedantzia-egoeraren, lurraren erreferentziaren, itxituraren materialen eta inguruko osagaien araberakoa da. Bateriak, euskarri metalikoak, pantailak eta kableak instalatutako antenari eragin diezaiokete.

Antena bat hautatu aurretik, ingeniariek parametro hauek baieztatu beharko dituzte:

• Eragiketa-maiztasuna eta behar den banda-zabalera

• Inpedantzia eta VSWR

• Irabazpena eta erradiazio-eredua

• Lur-planoa eta antenaren distantzia

• Konektoreen eta elikadura-kablearen baldintzak

• Emanaldia amaitutako itxituran

Haririk gabeko gailu trinkoetarako, antena benetako instalazio-posizioan probatzea bereziki garrantzitsua da. Baliteke antena autonomo batetik lortutako emaitzek bere errendimendua ez adieraztea antena azken produktuan muntatu ondoren.

3. Fabrikazio kostua eta muntaia

Kostu osoa gailuaren diseinu osoaren araberakoa da, ez soilik antena-prezioaren araberakoa.

PCB antena batek osagai bereiziak eta muntaketa-urratsak murriztu ditzake lehendik dagoen plaka-diseinu batera egokitzen denean. Hala ere, diseinuak PCB dimentsioetan, bideratzeetan edo osagaien kokapenan aldaketak eskatzen baditu, aldaketa horiek garapen lana areagotu dezakete.

FPC antena osagai bereizia da eta finkatzeko material osagarriak, kable bat edo konektore bat behar ditzake. Hala ere, praktikoagoa izan daiteke PCB edo itxituraren birdiseinu garrantzitsu bat saihesten duenean.

OEM proiektuetarako, alderatu kostu hauek:

• Antenen fabrikazioa

• PCB eta itxituraren aldaketak

• Kableak, konektoreak eta muntatzeko materialak

• Muntaketa eta ikuskapena

• Prototipoen probak eta RF sintonizazioa

• Ekoizpen bolumena eta espero den eskaria

Baldintza tekniko berdinetan oinarritutako aurrekontuak eskatzeak konparazio erabilgarriagoa ematen du bi teknologiak oinarrizko osagaien prezioen arabera epaitzeak baino.

4. Zein antena da zure aplikaziorako egokia?

Diseinu egokia gailuaren egitura fisikoaren eta haririk gabeko eskakizunen araberakoa da.

Gailu eramangarriak eta eramangarriak:Baliteke FPC antena batek baloratzea merezi duena itxitura kurbatua denean edo barne-diseinuak antena-egitura zurrun baterako espazio mugatua uzten duenean.

Etxe adimenduna eta IoT produktuak:Bi aukerak egokiak izan daitezke. Erabakia haririk gabeko estandarraren, plaken diseinuaren, itxituraren eta muntaketa prozesuaren araberakoa da.

Haririk gabeko ekipamendu industrialak:PCB antena batek ondo funtziona dezake plaka-diseinua finkoa denean eta nahikoa sakea dagoenean. FPC antena erabilgarria izan daiteke muntatzeko espazioa mugatuta dagoenean.

Tableta eta eskuko terminalak:Antena malgu batek kokapen-aukera gehigarriak eman ditzake, batez ere barne-egitura jendez gainezka dagoenean. Azken aukerak oraindik RF baliozkotzea eskatzen du.

Qianmurenaproduktu sortabarneko eta kanpoko antenen kategoriak barne hartzen ditu haririk gabeko aplikazio desberdinetarako. Eskuragarri dauden produktuen egiturak gailuen marrazkiekin batera berrikustea aukera egokiak murrizten lagun dezake.

5. Zein informazio behar da antena pertsonalizatu baterako?

Aurrekontua edo prototipoa eskatu aurretik, prestatu nahi den aplikazioaren funtsezko xehetasunak:

1. Maiztasun-banda:Zehaztu behar diren funtzionamendu-maiztasunak eta hari gabeko estandarrak.

2. Eskuragarri dauden neurriak:Eman antena gehieneko tamaina eta erabilgarri dagoen instalazio-eremua.

3. Gailuaren egitura:Partekatu PCB planoak, itxituraren dimentsioak eta inguruko metalezko osagaien edo baterien posizioak.

4. RF eskakizunak:Identifikatu xede-inpedantzia, banda-zabalera, VSWR, irabazia eta aplika daitezkeen beste errendimendu-irizpideak.

5. Konexio metodoa:Egiaztatu diseinuak zuzeneko PCB konexioa, kable ardazkidea, IPEX konektorea edo beste interfaze bat behar duen ala ez.

6. Proba egiteko baldintzak:Zehaztu beharrezko RF neurketak edo produktu-mailako baliozkotzea.

7. Ekoizpen plana:Eman prototipoaren kantitatea, aurreikusitako eskaera-bolumena eta garapen-egutegia.

Xehetasun hauek FPC antena, PCB antena edo beste antena barne-egitura bat proiekturako egokia den zehazten laguntzen dute.

Maiz egiten diren galderak

FPC antena PCB antena baino hobea al da?

Ez aplikazio guztietan. FPC antenek malgutasun handiagoa ematen dute kokapen fisikoan, eta PCB antenek integrazioa erraztu dezakete, plaka-diseinuak leku nahikoa ematen duenean. Aukera egokia gailuaren egituraren eta RF eskakizunen araberakoa da.

FPC eta PCB antenek Wi-Fi eta Bluetooth-a onartzen al dezakete?

Bai. Biak Wi-Fi eta Bluetooth aplikazioetarako diseinatu daitezke, 2,4 GHz-ko produktuak barne. Bateragarritasuna antena-diseinuaren, banda-zabaleraren, parekatzearen eta instalazio-baldintzen araberakoa da.

PCB antena beti gutxiago kostatzen al da?

Ez. PCB antena batek osagai bereiziak eta muntaketa lanak murriztu ditzake, baina PCB birdiseinuak garapen kostuak gehi ditzake. FPC antena ekonomikoagoa izan daiteke plaka nagusian edo itxituran aldaketa handiak saihesten dituenean.

Zerk eragiten du integratutako antena baten errendimenduan?

Funtzionamendu-maiztasuna, antena-geometria, lurreko planoa, inpedantzia-egoerak, itxiturako materialek eta inguruko osagaiek eragina izan dezakete errendimenduan. Amaitutako gailuan probatzea ezinbestekoa da.

Qianmu-k FPC antena pertsonalizatu bat eskain al dezake?

Qianmu-ren FPC antena orrialdeak pertsonalizazio aukerak deskribatzen ditu, neurriak, maiztasuna, konektoreak, kableak eta instalazio metodoak barne. Azken zehaztapenak proiektuaren RF eta eskakizun mekanikoen arabera baieztatu behar dira.

FPC eta PCB antenen artean aukeratzea

FPC antena eta PCB antena baten arteko erabakia gailuaren diseinuarekin, funtzionamendu-maiztasunarekin eta haririk gabeko errendimenduarekin hasi behar da. Instalazio-malgutasuna, muntaketa-urratsak eta garapen-kostu osoa elkarrekin ebaluatu behar dira.

Produktu elektroniko trinkoetarako, antenaren posizioa goiz berrestea eta diseinua nahi duen itxituran probatzea gero garapenean saihes daitezkeen aldaketak murrizten dira.

Aukera egoki bat ebaluatzeko, berrikusi Qianmu-ren FPC antena irtenbideak eta beste antena integratutako aukerak zure gailuaren eskakizunekin batera.
